ВВЕДЕНИЕ

Актуальность разработки технологии перфорации жаровых труб, покрытых ТЗП, определяется, в том числе, восстановлением самолетостроения для гражданской авиации в РФ. К примеру, на сегодняшний день Минпромторгом РФ в рамках комплексной программы развития авиационной отрасли заявляется, что по итогам выполнения программы к 2031 году будет выпущено 994 гражданских самолета.

Одной из задач данной программы является производство отечественных комплектующих, в том числе авиационных двигателей. С учетом успешной реализации программ импортозамещения и подготовки серийного производства акционерным обществом «Объединенная двигателестроительная корпорация» предусмотрено до 2030 года производство 4964 единиц двигателей в обеспечение серийного выпуска самолетов и вертолетов отечественного производства [1].

При производстве современных газотурбинных двигателей необходимо изготавливать большое количество охлаждающих отверстий в различных деталях двигателя, в том числе в жаровых трубах, изготовленных из жаропрочных сплавов на основе никеля и покрытых ТЗП.

Лазерное сверление является хорошо зарекомендовавшей себя технологией обработки различных деталей в авиационных двигателях благодаря возможностям обработки широкого спектра материалов (в т.ч. диэлектриков и композитных материалов), высокой производительности процесса, минимальному тепловложению и возможностям обработки деталей под разными углами.

К охлаждающим отверстиям в компонентах авиационных двигателей предъявляются повышенные технические требования: отсутствие трещин, малые значения шероховатости и измененного слоя, отсутствие выплесков и наплывов со стороны входа и выхода, а также малые овальность и конусность.

Большинство предыдущих исследований по сверлению жаропрочных сплавов на основе никеля, как с нанесенным ТЗП, так и без, направлены на изучение влияния на качество получаемых отверстий типов лазерных источников и их параметров, таких как частота и длительность импульсов, средняя и пиковая мощность, плотность мощности и т.д.

R. Bathe и G. Padmanabham в [2] было проведено исследование сверления отверстий в In718, покрытом ТЗП, Nd:YAG лазером и выявлено влияние длительности импульса и плотности мощности на диаметр и конусность отверстий. Увеличение плотности мощности и длительности импульса приводит к увеличению диаметра отверстий и уменьшению конусности, но при этом к появлению микротрещин как в ТЗП, так и металле.

S. Marimathu и др. в [3], а также M. Naeem в [4] показали преимущества непрерывных и квазинепрерывных (QCW) волоконных лазеров по сравнению с Nd:YAG лазерами при сверлении отверстий в жаропрочных сплавах на основе никеля. Преимуществами являются: скорость сверления отверстий, качество получаемых отверстий, в частности, меньший измененный слой, почти полное отсутствие микротрещин и отслоения ТЗП.

Xiaomao Sun и др. в работе [5] провели экспериментальные исследования тепловых эффектов при сверлении In718 с ТЗП пикосекундным лазером. Согласно результатам экспериментов, при достижении необходимой пороговой энергии импульса, частота повторения импульсов является наиболее важным фактором, влияющим на накопление тепла, при сверлении пикосекундным лазером.

Changlong Zheng и др. (см. [6]) на основе экспериментальных данных, а также термомеханической модели классифицируют и описывают механизм появления и поведения трещин при скоростном сверлении пикосекундным лазером. Согласно результатам расчетов и экспериментов, предпочтительной оказывается стратегия сверления с использованием низкой частоты повторения импульсов для улучшения качества отверстий.

Sezer H.K. и др. в [7] исследовали влияние угла наклона луча на величину зоны термического влияния и поведение ТЗП при лазерном сверлении. Было установлено, что при уменьшении угла к поверхности образца увеличивается зона термического влияния, а также увеличивается размер трещин в ТЗП.

McNally и др. в своем исследовании [8] отмечают важность и преимущества лазерного сверления деталей авиационных двигателей, в том числе покрытых ТЗП.

Во всех приведенных исследованиях изучалось лазерное сверление отверстий в жаропрочных сплавах на никелевой основе с нанесенным ТЗП и без него, воздействие лазерным излучением осуществлялось со стороны металла с покрытием.

В настоящей работе проведены экспериментальные исследования для изучения возможности лазерного сверления жаропрочных сталей на никелевой основе с нанесенным термозащитным покрытием, с воздействием лазерного излучения со стороны металла без покрытия.

ЭКСПЕРИМЕНТАЛЬНАЯ РАБОТА

Материал и экспериментальная установка

Лазерное сверление отверстий, расположенных под углами 40°, 60°, 75° и 90° к нормали поверхности, выполнялось в образцах из жаропрочной стали марки ХН50ВМТЮБ (ЭП648-ВИ). На внутренней поверхности нанесено термозащитное покрытие ZrO₂ + 7%Y₂O₃ с подслоем ПНХ20К20Ю. При обработке часть образцов была покрыта пастой нитрида бора со стороны ТЗП.

Эксперименты по сверлению проводились на серийной установке пятикоординатной лазерной обработки СЛП520 (рис. 1). Лазерная установка предназначена для сварки, резки и перфорации деталей сложной формы. Комплекс разработан для задач авиационного двигателестроения, с учетом требований к высокой точности и качеству обработки деталей.

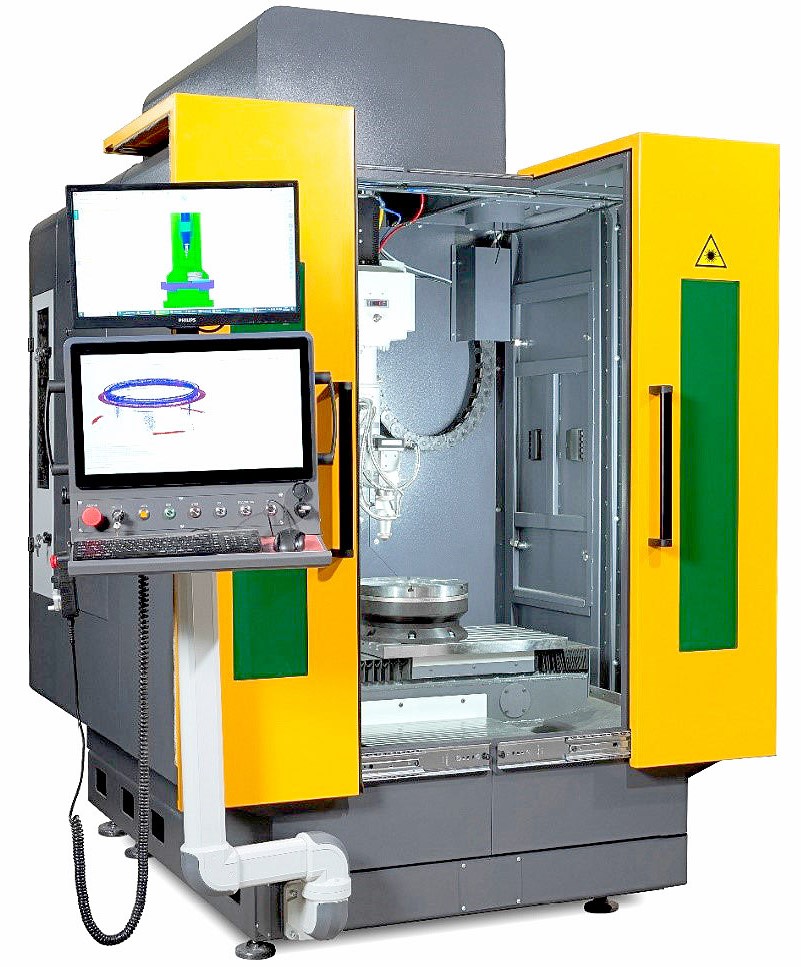

Рис. 1. Серийная установка пятикоординатной лазерной обработки СЛП520.

Fig. 1. Serial three-axis laser processing machine SLP 520.



Установка оснащена емкостным датчиком для автоматического управления фокусом, а также системой машинного зрения, которая позволяет распознавать профиль обрабатываемой поверхности для базирования относительно реперных точек и базовых поверхностей.

При проведении экспериментов был использован волоконный лазер. Излучение передавалось по оптоволокну диаметром 50 мкм до коллиматора с фокусным расстоянием 100 мм. Фокусирующие линзы использовались с фокусным расстоянием 64 мм и 145 мм. Рассчитанные по формуле (1) из [9] диаметры сфокусированного излучения составили 32 мкм и 73 мкм соответственно.

$d=2\left({\omega }_1\cdot \frac{f_2}{f_1}\right)$, (1)

где ω₁ — радиус излучения на выходе из волокна, f₁ — фокусное расстояние коллиматора, f₂ — фокусное расстояние объектива.

Отверстия изготавливались на плоских образцах. В каждом ряду выполнялось несколько отверстий с одинаковыми параметрами с использованием одной стратегии обработки. После проведения лабораторных исследований были определены оптимальные параметры и выполнена обработка объемного имитатора жаровой трубы.

Металлографический анализ отверстий

При подготовке образцов соблюдалась особая осторожность, поскольку термозащитное покрытие очень хрупкое. Образец зажимался таким образом, чтобы режущий диск проходил сначала через термозащитное покрытие, для минимизации его повреждений. Затем образцы запрессовывались в бакелит, после чего шлифовались с последовательным уменьшением зернистости шлифовальной бумаги и финишной полировкой алмазной пастой. Чтобы выявить измененный слой, образцы были протравлены.

Для определения наличия выплесков и наплывов вокруг отверстий, наличия сколов и отслоения термозащитного покрытия, а также измерения измененного слоя и микротрещин был проведен осмотр поверхности полученных отверстий на электронном микроскопе TESCAN MIRA3 LMH. Количественная оценка измененного слоя проводилась путем измерения в восьми равноудаленных точках вдоль передней и задней кромок отверстий. Были проанализированы все отверстия, полученные на каждом режиме сверления. В результатах приведено максимальное значение измененного слоя.

РЕЗУЛЬТАТЫ

Серия 1

В ходе первой серии эксперимента было просверлено шесть матриц отверстий на разных режимах обработки с использованием объектива с фокусным расстоянием 64 мм. Общий вид отверстий приведен на рис. 2. Осмотр поверхности, проведенный на электронном микроскопе, показал, что сколов термозащитного покрытия вблизи отверстий не имеется.

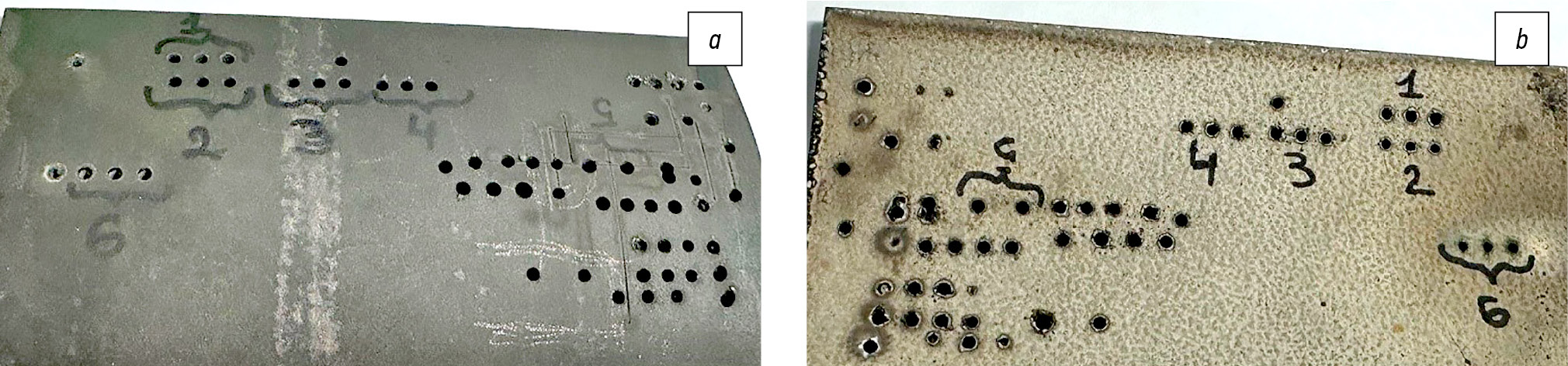

Рис. 2. Общий вид отверстий: а — вид со стороны входа лазерного излучения; b — вид со стороны выхода лазерного излучения.

Fig. 2. General view of the holes: а, view from the laser input side; b, view from the laser output side.



Микроанализ, проведенный на микрошлифах, приготовленных вдоль отверстий, показал, что:

• Фактическая толщина образца с учетом ТЗП составляет от 2,53 до 2,61 мм.
• Фактический угол выполнения отверстий к поверхности образца составляет 90°.
• Все отверстия сквозные, берега отверстий ровные, без волнистости. На режимах № 3 и № 4 по берегам отверстий имеются выплески (рис. 3).
• Диаметр отверстий не стабильный, меняется по глубине отверстия и имеет форму песочных часов: на входе в отверстие больше, на выходе меньше, в середине отверстия самый минимальный диаметр (рис. 4).
• В измененном слое и в материале образца трещин не выявлено.
• Отслаиваний/повреждений ТЗП по границе с основным материалом в процессе сверления не имеется.

Результаты микроанализа приведены в табл. 1.

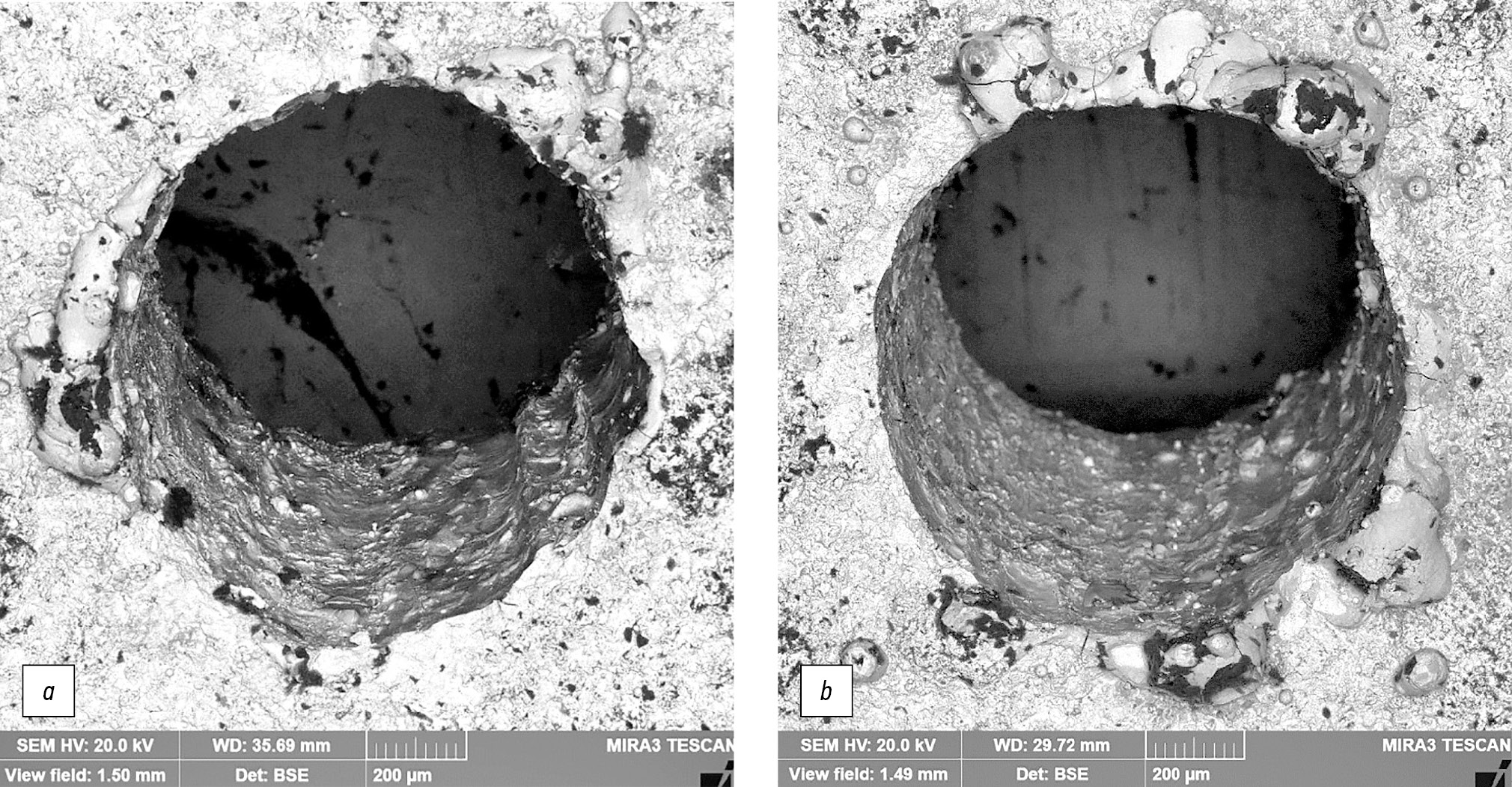

Рис. 3. Выплески, вид со стороны выхода: а — режим № 3; b — режим № 4.

Fig. 3. Splashes, view from the output: а, mode 3; b, mode 4.

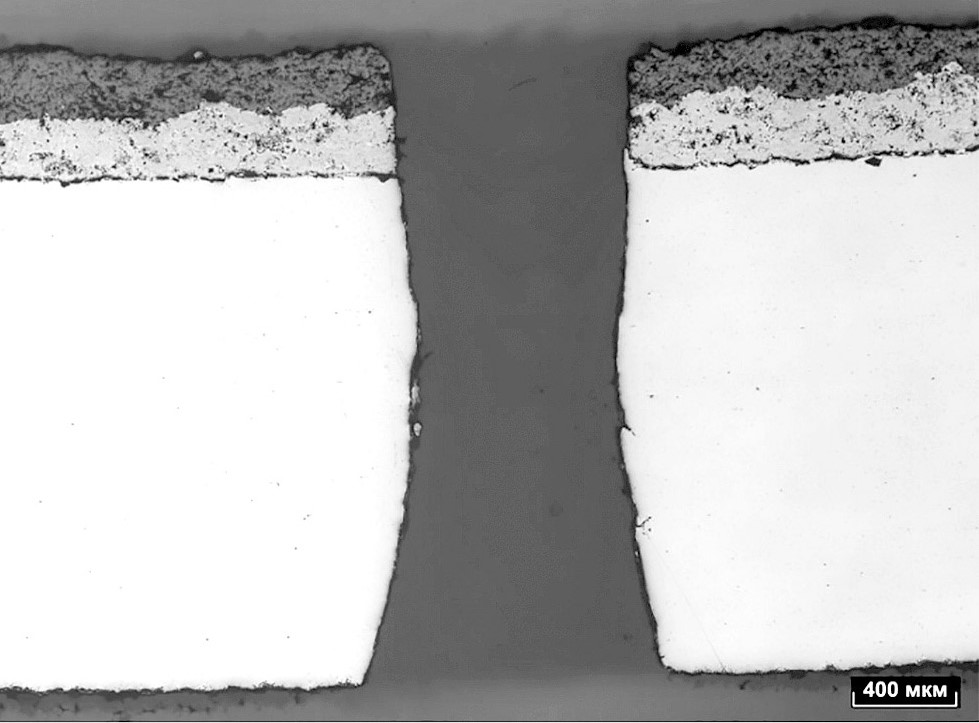

Рис. 4. Форма песочных часов.

Fig. 4. Hourglass shape.



Таблица 1. Результаты микроанализа отверстий, полученных в ходе первой серии эксперимента

Table 1. Microscopic analysis of holes punched during the first series of experiments

Номер режима	Высота выплесков, мкм	Глубина измененного слоя по берегам отверстий, мкм
1	–	26
2	–	33
3	до 120	27
4	до 106	31
5	–	29
6	–	65



Серия 2

В ходе второй серии эксперимента было выполнено сверление двух образцов с использованием объектива с фокусным расстоянием 145 мм. Один из образцов был покрыт пастой с нитридом бора для оценки влияния антипригарного покрытия на высоту выплесков. Было просверлено по восемь матриц отверстий на каждом образце, используя одинаковые технологические режимы, но при различной стратегии сверления. Четные ряды — трепанирование, нечетные — по оффсетной стратегии. Общий вид образцов приведен на рис. 5, 6.

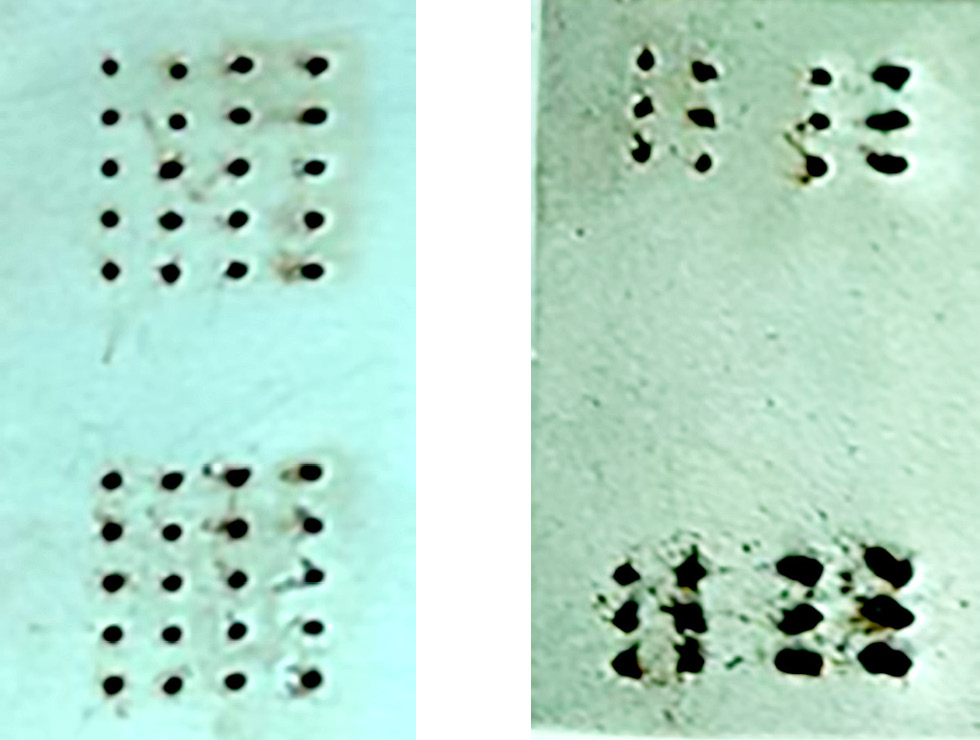

Рис. 5. Общий вид отверстий со стороны входа лазерного излучения: а — образец, покрытый пастой; b — образец без пасты.

Fig. 5. General view of the holes from the laser input side: а, sample covered with paste; b, sample without paste.

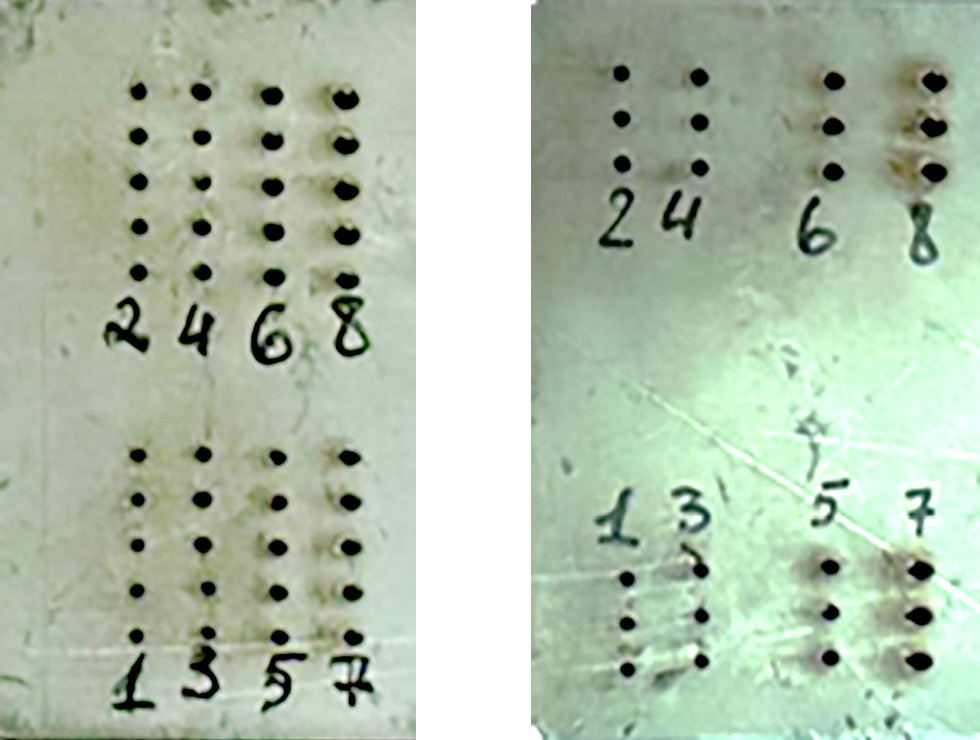

Рис. 6. Общий вид отверстий со стороны выхода лазерного излучения: а — образец, покрытый пастой; b — образец без пасты.

Fig. 6. General view of the holes from the laser output side: а, sample covered with paste; b, sample without paste.



Осмотр поверхности образцов, проведенный на электронном микроскопе TESCAN MIRA3 LMH, показал, что сколов термозащитного покрытия вблизи отверстий не имеется. На поверхности образцов со стороны выхода лазерного излучения, преимущественно на образце без защитной пасты с нитридом бора, вокруг отверстий имеются выплески и наплывы.

Микроанализ, проведенный на микрошлифах, приготовленных вдоль отверстий, показал, что:

Фактическая толщина образцов с учетом ТЗП составляет от 2,6 до 2,7 мм.

Фактический угол выполнения отверстий к поверхности образца составляет 90°, 75°, 60°, 40°.

Все отверстия сквозные, берега отверстий ровные, без волнистости, следов от врезания луча лазера на всех исследованных образцах не имеется.

Диаметр отверстий стабильный, форму песочных часов не имеет (рис. 7).

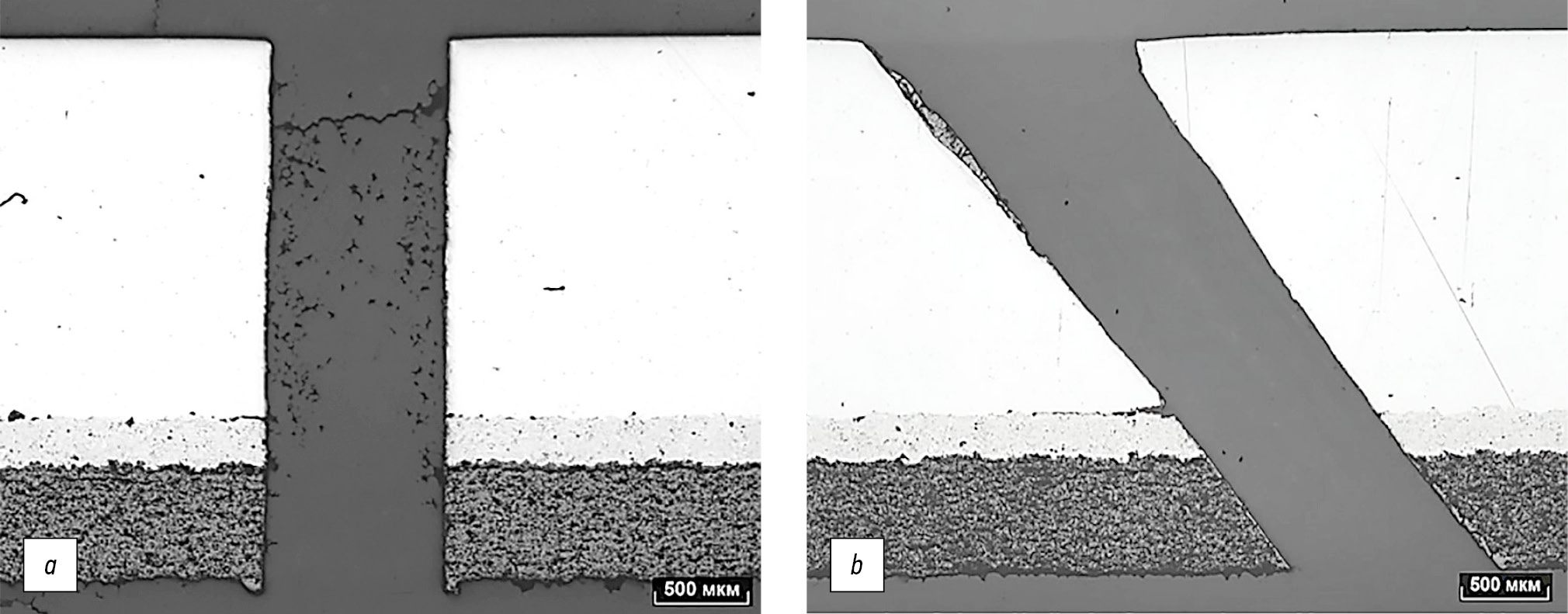

Рис. 7. Микрошлифы отверстий: а — 90° к поверхности; b — 40° к поверхности.

Fig. 7. Microsections of holes: а, at 90° to the surface; b, at 40° to the surface.



В измененном слое и в материале образца трещин не выявлено.

Отслаиваний/повреждений ТЗП по границе с основным материалом в процессе сверления не имеется.

Результаты микроанализа образцов приведены в табл. 2 и 3.



Таблица 2. Результаты микроанализа на образце с пастой

Table 2. Microscopic analysis of a sample with paste

Номер матрицы	Угол наклона к поверхности, °	Высота выплесков, мкм	Глубина измененного слоя, мкм
1	90	22	25
2	90	45	55
3	75	–	31
4	75	–	63
5	60	34	28
6	60	–	67
7	40	–	30
8	40	–	76



Таблица 3. Результаты микроанализа на образце без пасты

Table 3. Microscopic analysis of a sample without paste

Номер матрицы	Угол наклона к поверхности, °	Высота выплесков, мкм	Глубина измененного слоя, мкм
1	90	–	20
2	90	–	23
3	75	–	28
4	75	105	31
5	60	73	30
6	60	173	68
7	40	84	29
8	40	238	74



ВЫВОДЫ

Экспериментальные исследования проводились для изучения лазерного сверления отверстий в жаропрочном сплаве на основе никеля с нанесенным термозащитным покрытием при воздействии лазерного излучения со стороны металла без покрытия. Результаты представлены с соответствующими иллюстрациями.

В ходе выполнения исследований были получены следующие важные результаты:

1. Для сверления ровных и стабильных по форме и диаметру отверстий необходимо использовать объектив с фокусным расстоянием 145 мм.
2. При сверлении образцов с воздействием лазерного излучения со стороны металла без покрытия сколов и отслоений ТЗП не наблюдается.
3. Нанесение защитной пасты с нитридом бора позволяет почти исключить появление выплесков вокруг отверстий, но при этом прослеживается увеличение глубины измененного слоя в сравнении с образцом без пасты, что требует дополнительных исследований.
4. Сверление по оффсетной стратегии позволяет получать меньшую глубину измененного слоя и меньшую высоту выплесков в случае сверления образца без пасты.
5. При уменьшении угла наклона к поверхности обрабатываемой поверхности глубина измененного слоя увеличивается незначительно.



Рис. 8. Сравнение качества отверстий, просверленных под углом 40° к поверхности. Вид со стороны выхода лазерного излучения: а — образец, покрытый пастой; b — образец без пасты.

Fig. 8. Qualitative comparison of holes drilled at 40° to the surface. View from the laser output side: а, sample covered with paste; b, sample without paste.



Таким образом, лазерное сверление может быть успешно использовано для перфорации отверстий в жаровых трубах с нанесенным на внутренней поверхности термозащитным покрытием. Необходимы дальнейшие экспериментальные исследования на скорректированных, с учетом полученных результатов, технологических режимах, с целью исключения появления выплесков и минимизации глубины измененного слоя и исследования влияния защитной пасты с нитридом бора на величину измененного слоя.
