Operating experience of the ADAR-KOOL monitoring system

Abstract

Currently, various monitoring systems are offered on the Russian market by such well-known manufacturers as Alco Control, Carel, Danfoss, Eliwell. In this article, Aircool would like to share with readers the experience of using the ADAP-KOOL monitoring system from Danfoss.

Full Text

В настоящий момент на российском рынке различные системы мониторинга предлагают такие известные производители, как Alco Control, Carel, Danfoss, Eliwell. В этой статье фирма “Эйркул” хотела бы поделиться с читателями опытом применения системы мониторинга ADAP-KOOL компании Danfoss.

Система мониторинга ADAP-KOOL производства известной датской компании Danfoss активно устанавливается на промышленных и торговых предприятиях Европы и США с начала 1990 г. Сегодня ADAP-KOOL-это надежная, отработанная система, которая включает в себя уже несколько поколений приборов управления холодильным оборудованием (см. рисунок)

Ядром системы мониторинга ADAP-KOOL является блок АКА 243, который представляет собой индустриальный контроллер, обеспечивающий подключение, синхронизацию и информационную связь всех компонентов системы, включая персональный компьютер с программным обеспечением АКМ. Для связи с удаленным объектом из офиса или сервисного центра могут быть использованы такие возможности АКА 243, как поддержка телефонного или GSM модема, подключение к выделенной линии Интернета или к локальной вычислительной сети предприятия.

Для подключения к системе мониторинга непосредственно на объекте фирма “Эйркул” применяет недорогой блок АКА 241 (PC Gateway). Все приборы ADAP-KOOL соединяются трехпроводным кабелем по топологии “общая шина”, управление и информационный обмен осуществляются по протоколам DUNBASS и LON фирмы Danfoss. Общая протяженность системы в случае применения специальных ретрансляторов может достигать нескольких километров.

К основным электронным блокам управления, входящим в стандартную комплектацию щитов управления холодильным оборудованием фирмы “Эйркул”, можно отнести контроллеры производительности АКС 25Н1, ЕКС331Т, ЕКС 531D; контроллеры управления испарителем АКС 114-116, ЕКС 414А,С; электронные термостаты ЕКС 201,301; электронный блок управления пилотным вентилем ЕКС 361; электронные блоки сбора данных AKL 111, AKL 25.

Применение данных приборов совместно с программным обеспечением АКМ на объектах, спроектированных фирмой “Эйркул”, позволило оптимально настроить холодильное оборудование с минимальными временными затратами. Так, например, дистанционный мониторинг объекта и анализ основных характеристик холодильного агрегата в течение недели при различных нагрузках, позволяют добиться оптимальных настроек параметров “нейтральной зоны” (ширина, задержки включения-отключения) контроллера АКС 25Н1 и соответственно высокой точности поддержания температур, а следовательно минимизировать число циклов включения-выключения компрессоров.

Особо хочется отметить эффект от использования фирмой “Эйркул” электронного блока управления пилотным вентилем ЕКС 361, который обеспечивает управление давлением кипения на входе в испаритель в зависимости от требуемой рабочей температуры, например в камере хранения. Такой метод, в отличие от традиционного способа управления соленоидом подачи жидкости, позволяет добиться точности поддержания температуры в камере порядка 0,1...0,2 °C. Применение приборов ЕКС 361 совместно с системой мониторинга позволяет проектировать многофункциональные камеры хранения продукции (например, для высокотемпературного и среднетемпературного режимов работы), в которых предусмотрено дистанционное изменение режима из сервисного центра или офиса фирмы.

Для проектирования надежных щитов управления с возможностью дистанционного контроля отдельных цепей автоматики, таких как аварийные прессостаты, реле контроля смазки, реле уровня масла или хладагента, реле защиты двигателя, датчики положения дверей и т.д., фирма “Эйркул” применяет в своих разработках электронные блоки сбора данных AKL 111 и AKL 25. Эти блоки являются универсальными средствами сбора и накопления данных измерений, передачи их по запросу на локальный или удаленный компьютер и формирования аварийных сигналов. Оба блока представляют собой многоканальные устройства, обеспечивающие подключение температурных датчиков Pt1000, сигналов состояния оборудования типа “сухой контакт” или ~ 100...220 В. Блок AKL 25 имеет возможность подключения электронных датчиков давления или измерительных приборов с нормированным выходным сигналом 0...5 В. Включая в состав проекта такие устройства, можно добиться практически абсолютного дистанционного контроля за оборудованием, что обеспечивает холодильные сервисные центры незаменимым инструментом автоматической диагностики.

Основываясь на эксплуатационном опыте фирмы “Эйркул”, можно утверждать, что система ADAP-KOOL дает практически неограниченный контроль над контроллерами Danfoss любого уровня сложности, включая возможность дистанционного перепрограммирования основных функций, входных и выходных контактов, типов датчиков, параметров регулирования, а также позволяет регистрировать и накапливать любые сочетания измеряемых величин, внутренних параметров и состояний всей системы в целом. Расширенные функции АКА 243 дают возможность легко, без использования дополнительных средств организовать сложные последовательности оттаек испарителей в соответствии с несколькими суточными и календарными графиками.

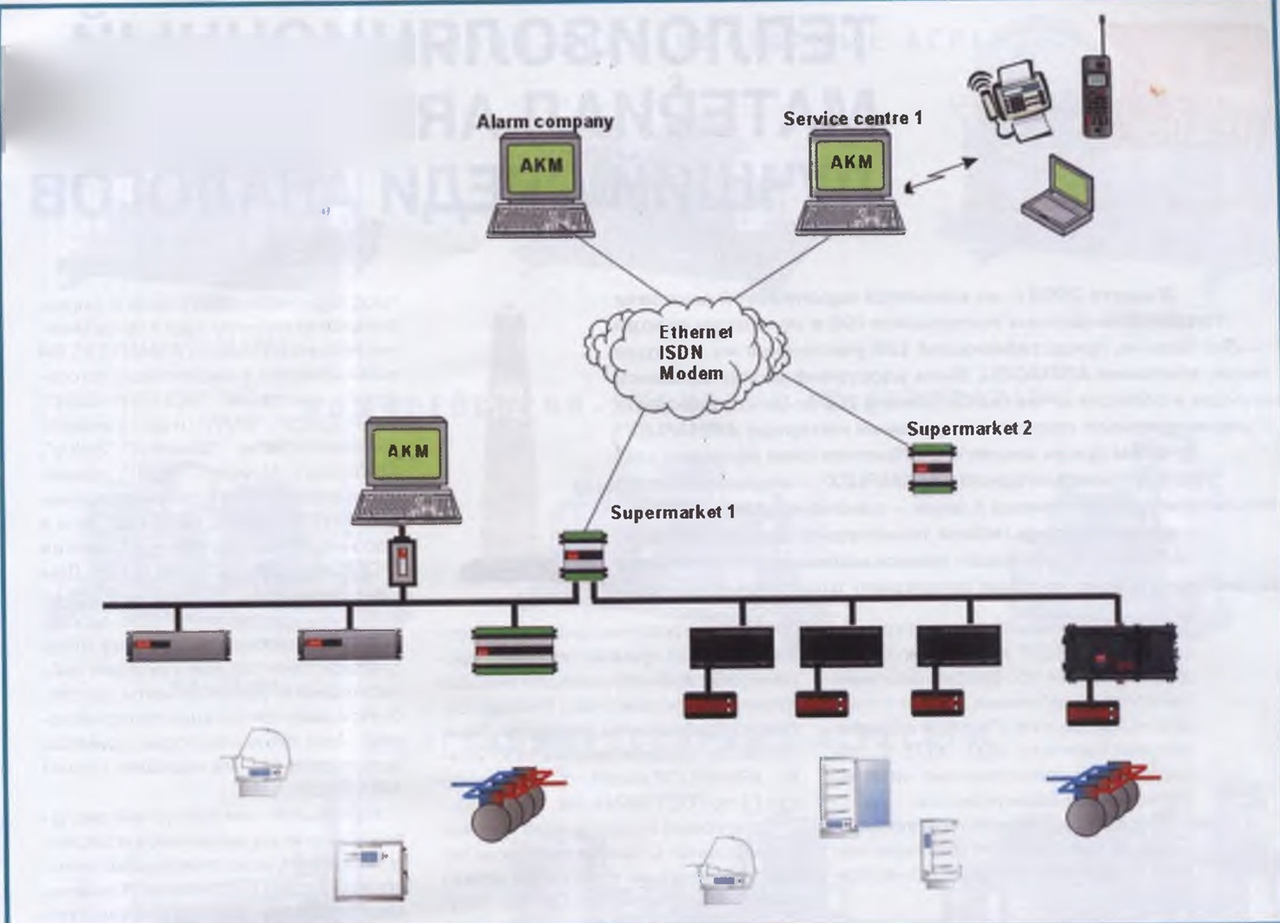

Типовая, структурная схема системы мониторинга “ADAP-KOOL ”

Фирма “Эйркул” отслеживает динамичное развитие системы мониторинга ADAP-KOOL. В начале этого года компанией Danfoss были анонсированы контроллеры ЕКС 531D и ЕКС 414А,С. Первый представляет собой контроллер производительности, аналогичный АКС 25Н1, второй-контроллер управления испарителем, аналогичный АКС 114. Новые приборы при тех же функциях могут комплектоваться выносными блоками управления и индикации, использовать различные типы датчиков и подключаться к системе мониторинга по протоколу LON.

Обновленная версия программного обеспечения АКМ обеспечивает работу совместно с распространенной системой мониторинга Danfoss М2 и новой линейкой контроллеров Danfoss АК2.

Более подробно ознакомиться с действующими системами мониторинга ADAP-KOOL можно в центральном офисе фирмы “Эйркул" в Санкт-Петербурге. Грамотные консультации специалистов всегда помогут найти ответы на интересующие потребителя вопросы. Фирма “Эйркул" предлагает деловое сотрудничество в области внедрения систем мониторинга всем заинтересованным предприятиям.
