Energy-saving modes for supply air preparation in comfort air conditioning systems
- Authors: Kokorin O.Y.1, Komissarov V.V.1, Safronov A.V.1
-
Affiliations:
- MGSU
- Issue: Vol 93, No 10 (2004)
- Pages: 28-32
- Section: Articles
- URL: https://freezetech.ru/0023-124X/article/view/101741
- DOI: https://doi.org/10.17816/RF101741
- ID: 101741
Cite item
Full Text
Abstract
In comfort air conditioning systems during preparation of the inlet outside air its humidification is necessary. The company “Venta” has developed and produces a compact apparatus for adiabatic humidification; its use in systems of ventilation and air conditioning leads to reduction of operational and capital expenditures.
Keywords
Full Text
В помещениях жилых и административно-общественных зданий необходимо обеспечивать температуру, влажность, газовый состав и чистоту воздуха на уровне теплового комфорта [2]. Эти требования выполняют системы комфортного кондиционирования [1].
Для обеспечения комфортного газового состава и чистоты внутреннего воздуха в помещения подается наружный воздух, а загазованный и загрязненный воздух удаляется вытяжными системами.
По [2] норма приточного наружного воздуха составляет 3 м3/ч на 1 м2 жилого помещения, в административных зданиях санитарная норма приточного наружного воздуха составляет 60 м3/(чел • ч).
Наиболее благоприятные санитарно-гигиенические качества воздуха в обитаемой зоне помещений обеспечиваются при подаче приточного наружного воздуха в зону нахождения людей [1, 4]. Вытяжка загазованного и отепленного воздуха осуществляется под потолком помещений. Такой принцип организации воздухообмена в обслуживаемых СКВ помещениях называется вытесняющей вентиляцией. Он позволяет сократить расход энергии на 10 %. Температуру (°C) удаляемого под потолком воздуха в схеме вытесняющей вентиляции вычисляют по формуле
ty = KL ( tв-tп)+tп
где t в- температура внутреннего воздуха; tп - температура приточного воздуха; KL- показатель, зависящий от условий поступления тепловыделений в помещения (в работе [1] представлен в виде графической зависимости). Для административных помещений KL = 2,3 [1, 4].
Нормируемые комфортные параметры воздуха для труда и отдыха людей можно выделить в виде сектора на I-d -диаграмме влажного воздуха (рис. 1). В теплый период года комфортная температура t в может колебаться в пределах 23...25 °C, относительная влажность φ в= 30-60 %. В холодный и переходный периоды года tвх = 20.. .22 °C при φвх = 30-45 % ([2] - приложение 5 на с. 40).
Пунктирной линией H -Hx на рис. 1 показаны усредненные значения круглогодичного изменения параметров наружного воздуха (по параметрам Б для климата Москвы [2]).
В теплый период года согласно данным приложения 8 [2] средняя суточная амплитуда температуры наружного воздуха в климате Москвы составляет Δ t н.сут = 10,4 °C.
Температура приточного наружного воздуха в ночные часы будет tпн ноч = tп - Δtн сут = 28,5 - 10,4 = 18,1 °C.
В ночные часы приточный наружный воздух в теплый период года является наиболее дешевым и энергетически целесообразным естественным источником холода. Проведем анализ особенностей формирования теплового режима в климате Москвы в административном помещении площадью 20 м2 с окном в наружной стене, ориентированной на юг. В помещении с 9 ч утра до 19 ч вечера находятся три человека, работающие на компьютере. Явные тепловыделения от людей и компьютеров в рабочие часы постоянны и равны Qл+ком = 520 Вт. По санитарным нормам [2] в это помещение должно поступать tпн= 60 • 3 = 180 м3/ч приточного наружного воздуха. Охлажденный приточный воздух подается в обитаемую зону от местного вентиляторного или эжекционного доводчика [1] с температурой не ниже tп = 19 °C. Вытяжка отепленного и загазованного воздуха осуществляется под потолком и температура вытяжного воздуха по формуле (1) при tп = 21 °C составит tу = 2,3 •(25-21)+ 21 =30,2 °C.
Для поглощения постоянных явных тепловыделений температура приточного наружного воздуха должна быть
tпн= tу-
где ρпн -плотность приточного наружного воздуха кг/м3;
ср - теплоемкость воздуха, Дж/(кг • К).
Влаговыделения в помещении (от людей) равны
Wвл= 3 • 115 = 345 г/ч. Влагосодержание удаляемого воздуха будет
d у=d пн+ =10+

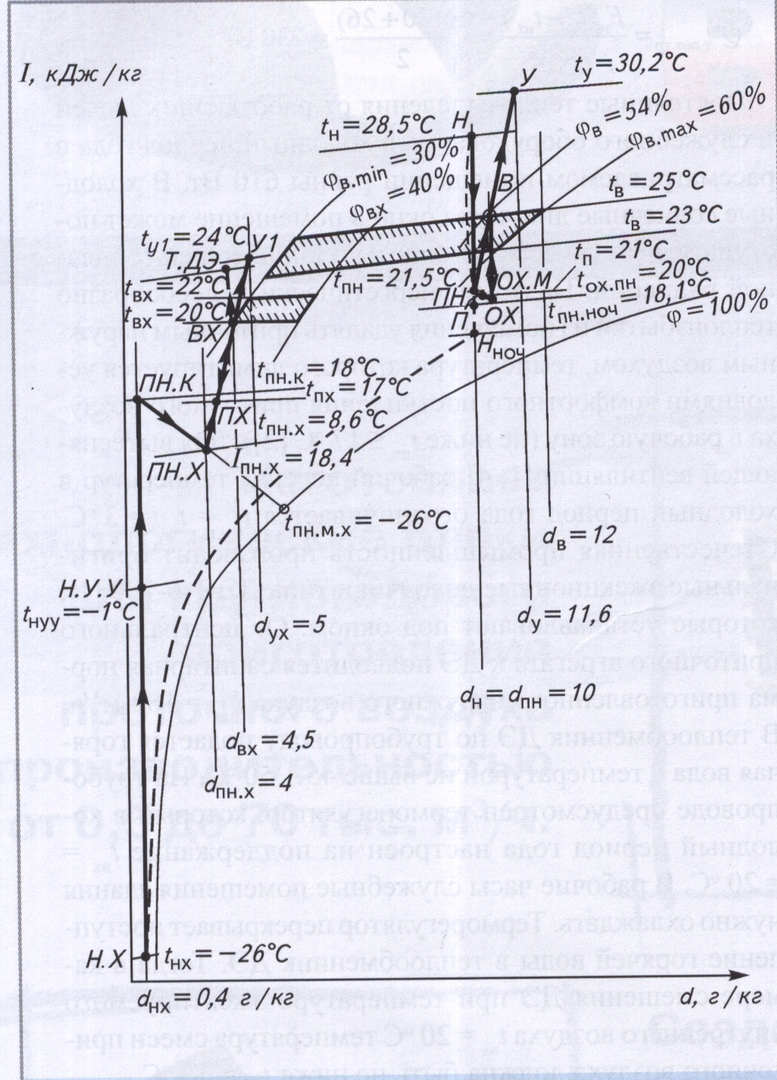

Рис. 1. Построение на I—d-диаграмме круглогодовых режимов работы системы комфортного кондиционирования:Н—НХ — усредненные значения круглогодовых изменений параметров наружного воздуха в климате Москвы.Теплый период года:Н—Нноч — суточные изменения параметров наружного воздуха; Н—ОХ — охлаждение санитарной нормы приточного наружного воздуха в воздухоохладителе центрального приточного агрегата; ОХ —ПН — нагрев в вентиляторе и приточных воздуховодах; ПН—В—У — поглощение охлажденным приточным наружным воздухом тепло- и влаговыделений в помещении;В—ОХ.М — охлаждение внутреннего воздуха в теплообменнике местного эжекционного доводчика (ДЭ); ОХ.М—В — поглощение теплоизбытков охлажденным в ДЭ внутренним воздухом; ОХ.М—ПН—П — смешение в ДЭ приточного наружного и охлажденного внутреннего воздуха.Холодный период года:ПХ—Н.УУ — нагрев приточного наружного воздуха теплотой вытяжного воздуха в установке утилизации; П.УУ—ПН.К— нагрев в калорифере первого подогрева; ПП.К—ПН.Х — адиабатное увлажнение; ПП.Х—ПХ—В.Х — смешение в доводчике эжекционном; ПН.Х—У1 — поглощение тепло- и влаговыделений в обслуживаемом помещении
Энергетически целесообразно охлаждать приточный наружный воздух при постоянном влагосодержании d пн = d н= 10 г/кг (см.рис.1) В месте пересечения изотермы tу = 30,2 °C и dy = 11,6 г/кг находим на I-d-диаграмме точку У. Соединяем прямой линией точки У и ПН. Из построения на рис. 1 видим, что эта прямая проходит через сектор комфортных параметров внутреннего воздуха в теплый период года и параметры точки В равны: tв = 25 °C; φв = 54 %.
Вторым значительным источником поступления явного тепла в помещение является проникающая через окно теплота солнечной радиации. С 9 ч утра до 19 ч вечера через окно в помещение поступает теплота солнечной радиации, которая достигает максимума в полуденные часы и обусловливает нагрев строительных конструкций, мебели, служебного оборудования. По условиям теплового комфорта для человека температуру на окружающих поверхностях необходимо поддерживать не выше 26 °C.
На графике рис. 2 показаны суточные изменения теплового режима в административном помещении в теплый период года в климате Москвы.
Центральный приточный агрегат работает круглосуточно. С 19 ч вечера до 8 ч утра (ℑноч.х = 13 ч) в помещение подается приточный наружный воздух с температурой ниже tпн = 21,5 °C без потребления искусственного холода. За это время холодом наружного воздуха отводится от ограждающих внутренних строительных конструкций, мебели, служебного оборудования накопившееся за дневные часы тепло в количестве:
Q х.ноч = ℑноч.х lпн ρпн Cр ( tу-tпн)/3,6=13•180•1,2•1х(27-20)/3,6=5,46 кВт•ч

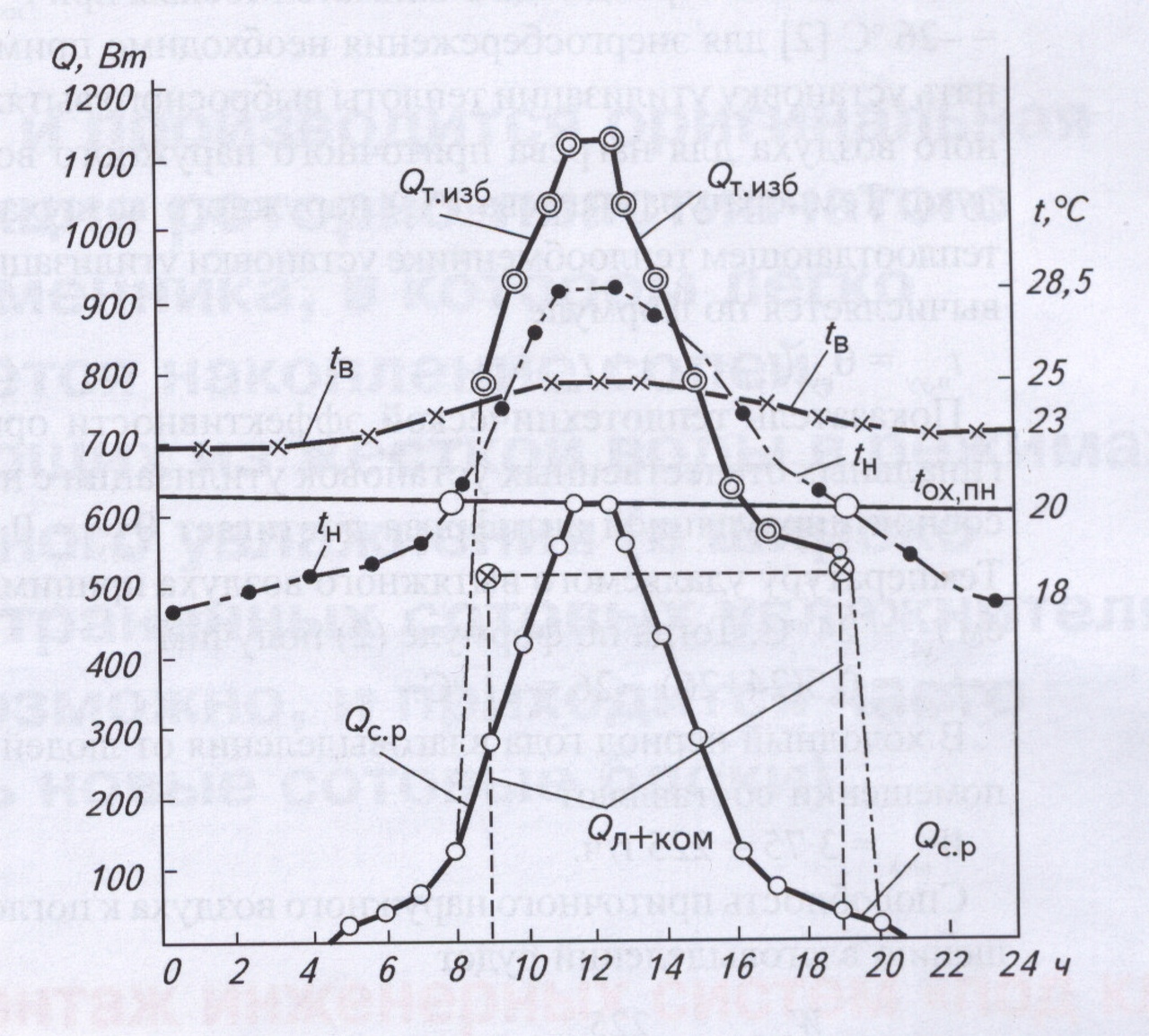

Рис. 2. Суточные изменения теплового режима в административном помещении с окном на юг в климате Москвы в теплый период года:1в — температура воздуха в рабочей зоне; 1н — температура наружного воздуха; toxnH — температура охлажденного приточного наружного воздуха; Ql+lC0M — постоянные поступления явного тепла от людей и работы служебного оборудования; Q — теплота проникающей в помещение солнечной радиации; Qm изб — суммарные теплоизбытки в помещении
Ночной холод Q х.ноч обеспечит снижение температуры поверхностей внутренних строительных конструкций, мебели, служебного оборудования с 26 до 23 °C.
Ночное охлаждение помещений позволяет уменьшить установочную мощность холодильных машин и потребление электроэнергии на выработку холода в системе кондиционирования.
Подача холодной воды с температурой 12 °C в теплообменник местного доводчика для охлаждения внутреннего воздуха регулируется датчиками контроля верхнего комфортного уровня температуры в рабочей зоне tв = 25 °C, размещенными в каждом помещении.
В переходный период года при tн от 20 °C и ниже не требуется расхода холода в центральном приточном агрегате. При tн 10 °C температура воздуха в рабочей зоне помещения поддерживается на нижнем уровне теплового комфорта (см. нижний заштрихованный сектор на рис. 1).
В холодный период года в климате Москвы при tнх = -26 °C [2] для энергосбережения необходимо применять установку утилизации теплоты выбросного вытяжного воздуха для нагрева приточного наружного воздуха. Температура нагрева (°C) наружного воздуха в теплоотдающем теплообменнике установки утилизации вычисляется по формуле
tн уу = θуу(tу1 - tнх ) + tнх (2)
Показатель теплотехнической эффективности оригинальных отечественных установок утилизации с насосной циркуляцией антифриза достигает θуу = 0,5. Температуру удаляемого вытяжного воздуха принимаем tу1 = 24 °C. Тогда по формуле (2) получим
tн уу = 0,5(24+26) - 26 = -1 °C.
В холодный период года влаговыделения от людей в помещении составляют
Wвл.х = 3•75 = 225 г/ч.
Способность приточного наружного воздуха к поглощению влаговыделений будет
Δdас.х=
При выполнении современных требований по теплозащите зданий [3] приведенное термическое сопротивление наружных ограждающих конструкций жилых и административно-общественных зданий будет не менее Ro = 2 м2 • K/Вт. В рассматриваемом помещении административного здания поверхность наружных ограждений Fи = 10 м2. Теплопотери при разности температур (tв - tнх) через наружные ограждения в расчетном режиме в холодный период составляют
Q т.пот.тр =
Постоянные тепловыделения от работающих людей и служебного оборудования в холодный период года в рассматриваемом помещении равны 610 Вт. В холодные солнечные дни через окно в помещение может поступать в час до 460 Вт теплоты проникающей солнечной радиации. Поэтому энергетически целесообразно теплоизбытки из помещения удалять приточным наружным воздухом, температура которого лимитируется условиями комфортного поступления приточного воздуха в рабочую зону (не ниже tпх < 17 °C [2]). Для вытесняющей вентиляции [1, 4] рабочий перепад температур в холодный период года ограничивается tвх - tпх = 3 °C. Отечественная промышленность производит оригинальные эжекционные доводчики типа ДЭ-1-6-180 [1], которые устанавливают под окном. От центрального приточного агрегата к ДЭ подводится санитарная норма приготовленного наружного воздуха tпн = 180 м3/ч. В теплообменник ДЭ по трубопроводу подается горячая вода с температурой не выше 45.. .50 °C. На трубопроводе предусмотрен терморегулятор, который в холодный период года настроен на поддержание tвх = 20 °C. В рабочие часы служебные помещения здания нужно охлаждать. Терморегулятор перекрывает поступление горячей воды в теплообменник ДЭ. Тогда в камере смешения ДЭ при температуре эжектируемого внутреннего воздуха tвх = 20 °C температура смеси приточного воздуха должна быть не ниже tпх = 17 °C.
Вычисляем допустимую температуру подогретого и увлажненного приточного наружного воздуха tпн.х при коэффициенте эжекции в отечественной конструкции ДЭ, равном Кз = 2,8 [2]:
t =tпх(1+Кэ)-Кэ tвх= 17(1+2,8)-2,8-20 = 8,6 °C.
На рис. 1 от линии dвх = 4,5 г/кг откладываем 0,5 г/кг и находим влагосодержание приточного наружной воздуха dпн х = 4 г/кг. В месте пересечения с изотермой tпнх = 8,6 °C определяем точку ПН.Х с энтальпией и температурой по мокрому термометру t пнмх = 5 °C. В калорифере приточного агрегата наружный воздух в расчетном режиме холодного периода года должен быть нагрет до tпн.к = 18 °C, что позволяет получить требуемую энтальпию lпнк = lпнх = 18,4 кДж/кг.
Требуемые температура и влажность приточного во духа в точке ПН.Х достигаются в режиме адиабатного увлажнения в блоке с орошаемым слоем оригинальна отечественной конструкции, разработанном и производимом фирмой “Вента”, с различными показателя эффективности режима адиабатного увлажнения Еа, вычисляемыми по формуле
Еа =
Для расчетного режима (в левой части рис. 1

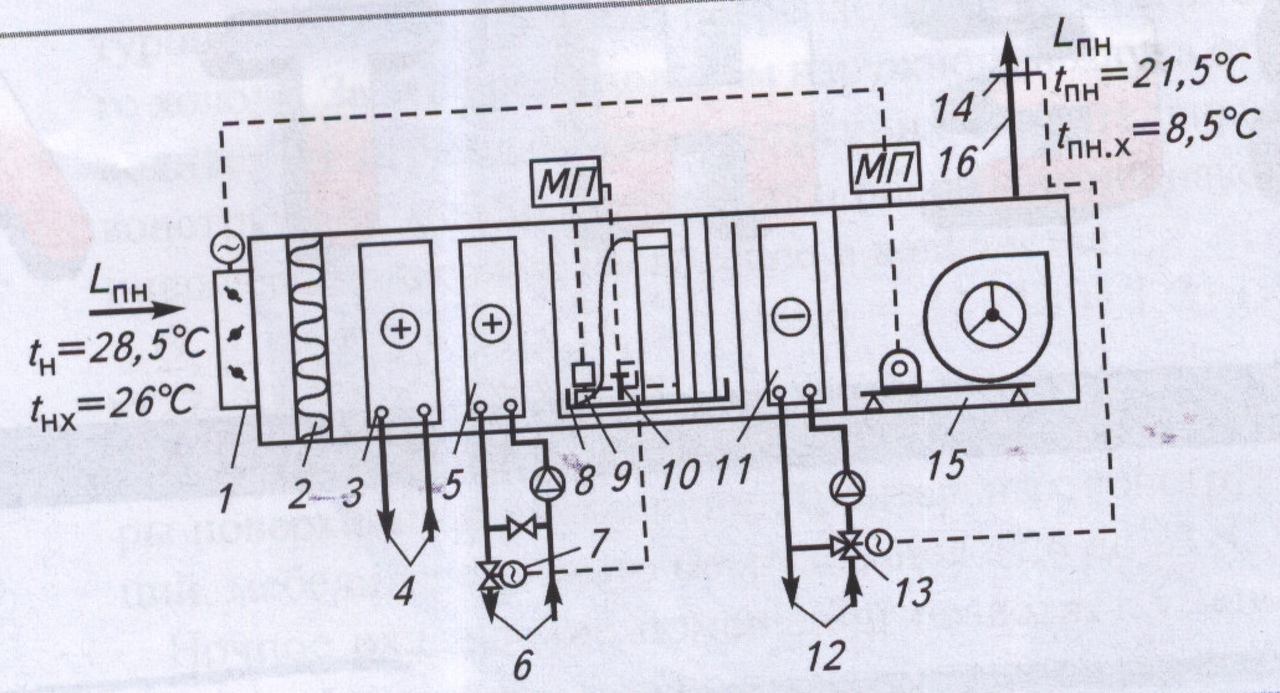

Рис. 3. Схема приточного агрегата из блоков кондиционеров СТА фирмы “Вента1 — воздушные клапаны, сблокированные с магнитным пускателем МП вентиляторного блока; 2 — воздушный фильтр; 3 — теплоотдающий теплообменник установки утилизации; 4 — соединительные трубопроводы к тепло извлекающему теплообменнику в вытяжном агрегате; 5 — калорифер;6— трубопроводы циркуляции горячей воды через калорифер; 7— автоматический клапан, управляемый от датчика контроля минимального значения температуры приточного наружного воздуха по мокрому термометру tnHMx; 8 — блок адиабатного увлажнения с орошаемым слоем; 9 — насос циркуляции воды; 10 — датчик контроля 1пнмх, связанный проводами с автоматическим клапаном 7 и насосом 9; 11 — воздухоохладитель; 12 — трубопроводы циркуляции холодной воды; 13 — автоматический клапан, связанный с датчиком 14 контроля t ; 15 — приточный вентилятор; 16 — приточный воздуховод к местным ДЭ в помещениях
Еа =
Фирма “Вента” производит блоки адиабатного увлажнения с Еа = 0,7; 0,8 и 0,9 для центральных кондиционеров типа СТА.
В холодный период года энергетически целесообразно в ночные и вечерние часы (когда в служебных помещениях нет людей) останавливать приточные и вытяжные агрегаты. Задачи дежурного отопления помещений будут выполнять теплообменники ДЭ, нагревающие внутренний воздух в режимах естественной конвекции [1]. На рис. 1 режим дежурного отопления изображен линией ВХ- Т.ДЭ (в левой части построения).
На рис. 3 представлена схема приточного агрегата из блоков кондиционеров СТА, производимых фирмой “Вента”. В холодный период года приточный наружный воздух, количество которого lпн определяется числом ДЭ в обслуживаемых помещениях здания, поступает от вентилятора 15 через открытые створки воздушного клапана 1 в фильтр 2 для очистки. Теплообменник 3 установки утилизации обеспечивает первоначальный нагрев приточного наружного воздуха теплотой вытяжного воздуха, передаваемого в теплоизвлекающем теплообменнике вытяжного агрегата (на схеме рис. 3 не показан) антифризу, циркулирующему по соединительным трубопроводам 4 [1]. Догрев притонного наружного воздуха до энтальпии lпн х осуществляется в калорифере 5, через который по трубопроводам б циркулирует горячая вода. Расход ее через калорифер 5 регулируется автоматическим клапаном 7, управляемым датчиком 10 контроля температуры приточного наружного воздуха по мокрому термометру tпнх 5,0 °C. В блоке адиабатного увлажнения 8 от насоса 9 подается вода, орошающая слой из тонкой древесной стружки (осиновой или сосновой), которая быстро принимает температуру tw tпнмх, контролируемую датчиком 10 При повышении tw > tпн.м.х = 5,0 °C датчик 10 подает команду на остановку двигателя насоса 9, закрытие авто магического клапана 7 и прекращение режима адиабатного увлажнения приточного воздуха.
При температуре наружного воздуха от 8 до 21 °C это до 40 % времени работы приточного агрегата за год энергия на выработку тепла или холода для приточного воздуха не расходуется.
При температурах tн > 21 °C приточный агрегат раб тает в режиме “лето”. По трубопроводам 12 к воздух охладителю 11 подается холодная вода, расход которой регулируется клапаном 13 по команде датчика 14.
В обслуживаемых помещениях под окнами установлены эжекционные доводчики (ДЭ), к которым по проводам от приточного воздуховода 16 подводится caнитарная норма приточного наружного воздуха lпн . Теплообменники ДЭ соединены трубопроводами с центральными источниками тепло- и холодоснабжения. Тепловая производительность теплообменников ДЭ зимой и холодопроизводительность летом регулируются условиям поддержания комфортной температуры духа в рабочей зоне помещения. Зимой настройка терморегулятора производится на минимально комфортную температуру tвх = 20 °C, а летом - на максимальную tB = 25 °C.
Фирма “Вента” проектирует системы кондиционирования по энергосберегающей технологии кругового функционирования для различных типов производит оригинальное отечественное оборудование монтирует и налаживает его; проводит обучение персонала методам правильной эксплуатации и обеспечивания систем кондиционирования.
