СИСТЕМА ДИСТАНЦИОННОЙ ДИАГНОСТИКИ КОНДИЦИОНЕРОВ “ЗВЕЗДА”

К системам кондиционирования воздуха, применяемым в технологических целях, предъявляются высокие требования по надежности. Для частичного решения этой задачи применяются устройства контроля температуры в объекте и попеременного включения резервных кондиционеров. Иногда контролируется аварийная остановка кондиционеров.

Предлагаемая нами комплексная система диагностики[*] является следующим серьезным шагом в повышении качества работы кондиционеров (как, впрочем, и другого холодильного оборудования), поскольку обеспечивает раннюю диагностику их неправильной работы.

Как правило, аварийной остановке кондиционера предшествует появление ряда симптомов неисправностей, и, если их заблаговременно обнаружить, можно восстановить его работоспособность.

Наиболее характерные симптомы неполадок постепенное падение давления нагнетания и повышение рабочего тока компрессора легко обнаружит специалист, имеющий соответствующие средства измерения. Только чаще всего специалисты не сидят неотлучно при каждом кондиционере это дорого.

Проблему обеспечения бесперебойной работы кондиционера решает применение СИСТЕМЫ НЕПРЕРЫВНОГО ДИСТАНЦИОННОГО КОНТРОЛЯ КОНДИЦИОНЕРОВ “ЗВЕЗДА”, которая реализует полный технологический процесс удаленного мониторинга. Она включает систему измерительных датчиков; локальный процессор, оценивающий качество работы холодильного контура и состояние объекта; модуль связи, передающий в телефонную линию результаты диагностики в кодированном виде; программу, которая принимает, хранит и отображает передаваемую информацию на мониторе центрального пульта и обеспечивает диалог с каждым из локальных процессоров. Эта гибкая структура дает возможность варьировать число и качество измерительных датчиков, алгоритм оценки работы кондиционера, способ связи с центральным пультом.

Структурно система “ЗВЕЗДА” состоит из центрального диспетчерского пульта “ЯДРО”, с которым соединены локальные диагностические модули “ЛУЧ” (число которых может достигать 1000). Каждый “ЛУЧ” связан с определенным кондиционером. Датчики “ЛУЧ” крепят на компрессорный блок (чаще всего наружный блок сплита), отдельный модуль “ЛУЧ” и внутренний датчик устанавливают в кондиционируемом помещении.

Каждые 10 мин по специальному алгоритму проводится анализ работы блока и контроль температуры в помещении. Если симптомы “болезни” отсутствуют, то каждый “ЛУЧ” один раз в сутки сообщает “ЯДРУ”, что “Звезда” и кондиционер работают нормально. Сигнал передается в телефонную (невыделенную) линию, причем “ЛУЧи” дожидаются подтверждения приема сигнала от “ЯДРА” или повторяют сообщение. На одну телефонную розетку можно присоединить до 20 “ЛУЧей”.

Если поведение контролируемых объектов (кондиционера и помещения) вызывает тревогу “ЛУЧа”, соответствующий сигнал передается “ЯДРУ” в течение 10 мин, причем повторяется до тех пор, пока “ЯДРО” не сообщит, что сигнал принят. Если ситуация не приходит в норму, “ЛУЧ” регулярно информирует “ЯДРО” о развитии проблемной ситуации.

Перечень опасных ситуаций, на которые реагирует “ЛУЧ”, достаточно широк, поэтому диспетчер “ЗВЕЗДЫ”, получив оповещение об отклонении, может определить степень его опасности для оборудования.

Рис. 1

Вначале это предупреждение типа: компрессор работает короткими циклами, при этом клиент еще абсолютно спокоен. Далее возможно более серьезное предупреждение: температура в объекте перешла допустимый порог, что замечает уже и клиент. Когда же температура в объекте превысит опасный рубеж или станет слишком высокой температура нагнетания, становится ясно надо «лететь» к блоку или вас опередит крайне недовольный клиент.

Кстати, если один из датчиков выйдет из строя, “ЛУЧ” сообщит об этом диспетчеру (так что, например, отсутствие наружного блока будет обнаружено незамедлительно).

Внимательный читатель обратит внимание на то, что до сих пор не назван кондиционерный брэнд, для которого предназначена “ЗВЕЗДА”, и это не случайно: системе “ЗВЕЗДА” подконтрольны и “ЭЛЕКТРА”, и “ДАЙКИН”, и др.

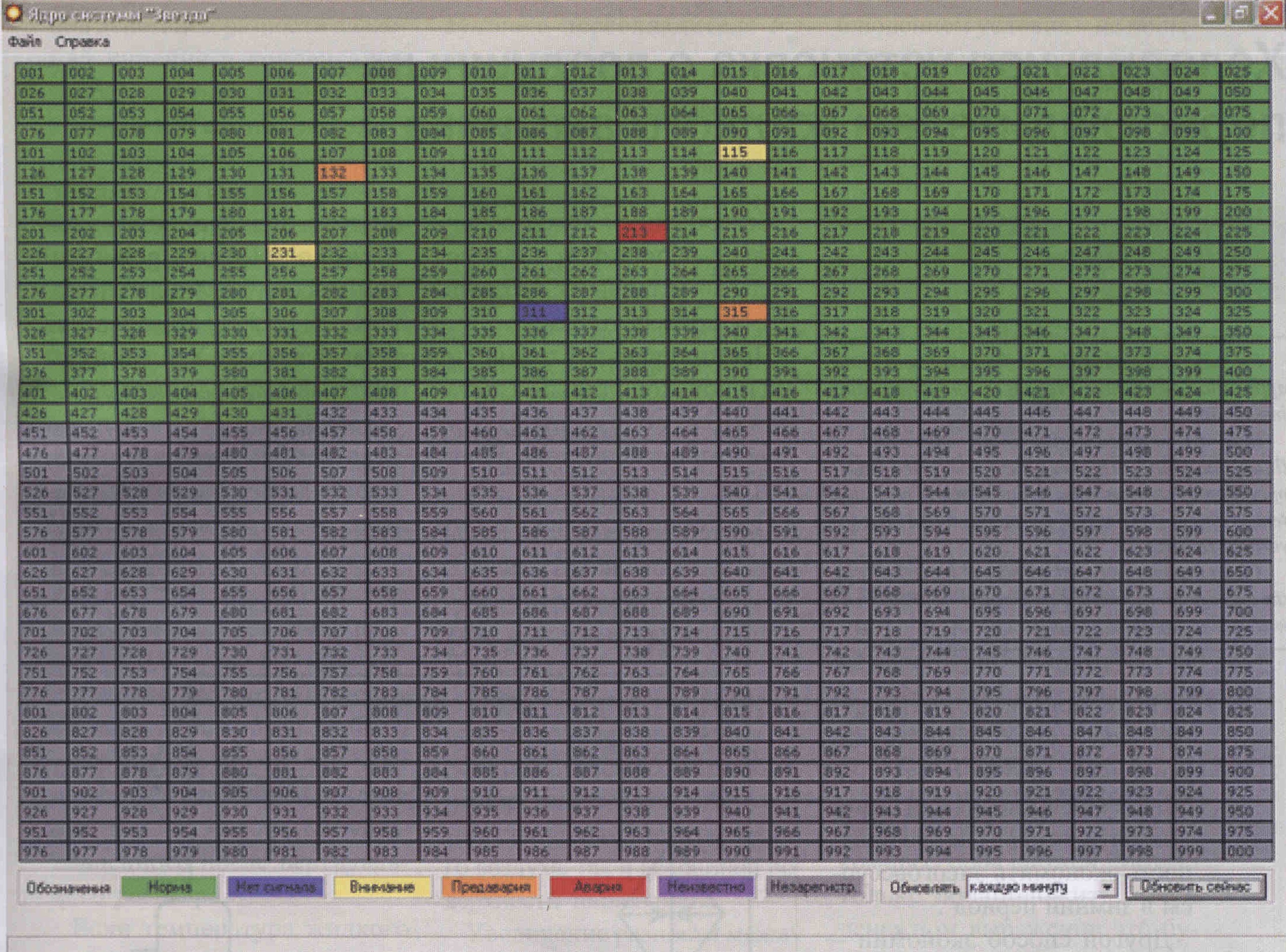

ДИСПЕТЧЕРСКИЙ ПУЛЬТ “ЯДРО” (см. рисунок).

Это компьютер, снабженный модемом, включенным в выделенную телефонную линию. Экран монитора разбит на 10ОО ячеек, каждая из которых отображает состояние одного из контролируемых кондиционеров.

Цвет ячейки меняется в зависимости от ситуации.

Индицируются следующие ее состояния.

• Ячейка не зарегистрирована.
• Кондиционер работает нормально.
• Незначительное отклонение от нормальной работы.
• Высока вероятность перехода функционирования устройства в аварийный режим.
• Авария.
• Устройство передало несуществующий код (сбой связи).
• Отсутствие связи с устройством более суток.

Информация о деталях состояния каждого кондиционера прочитывается щелчком мыши по интересующей ячейке лог связи содержит полную историю связи “ЛУЧа” с “ЯДРОМ”: время соединения, информацию о конкретной ошибке, служебную информацию.

База данных обмена “ЯДРА” со своими “ЛУЧами” сохраняется неограниченно долго и позволяет квалифицированно анализировать работу каждого кондиционера.

Желающие обеспечить мониторинг своего кондиционерного оборудования совсем не обязаны организовывать собственный диспетчерский пункт, достаточно заключить договор на обслуживание со специализированной фирмой.

Розничная цена устройства “ЛУЧ" на порядок ниже стоимости аналогичных систем от компаний-производителей.

Более подробную информацию можно найти на сайте www.ivior.ru.

Вопросы по приобретению и использованию системы “ЗВЕЗДА" можно задать по тел.

(095) 998-11-24 или выслать по адресу info@ivior.ru.

[*] Заявка о выдаче патента на изобретение № 2003118970 от 26.06.03 “Способ дистанционного контроля работы кондиционеров и холодильных машин и система его реализации".
