Chiller for medium and low temperature chambers

Abstract

JSC "Kholodmash" (Cherkessk), taking into account the further development trend in Russia of small businesses, farms, etc., has developed, tested and prepared for production single batches of MBB25-2-0 refrigeration freon aggregated machines to create and maintain storage temperatures products in relatively small stationary and collapsible chambers with a volume of 150 ... 350 m3 as part of quick-freezing systems and freezing lines.

Full Text

ОАО «Холодмаш» (Черкесск), учитывая дальнейшую тенденцию развития в России малых предприятий, фермерских хозяйств и т. д., разработало, провело испытания и подготовило к производству единичные партии холодильных фреоновых аргегатированных машин МВВ25-2-0 для создания и поддержания температур хранения продуктов в относительно малых стационарных и разборных камерах объемом 150...350 м3 в составе скороморозильных систем и линий заморозки.

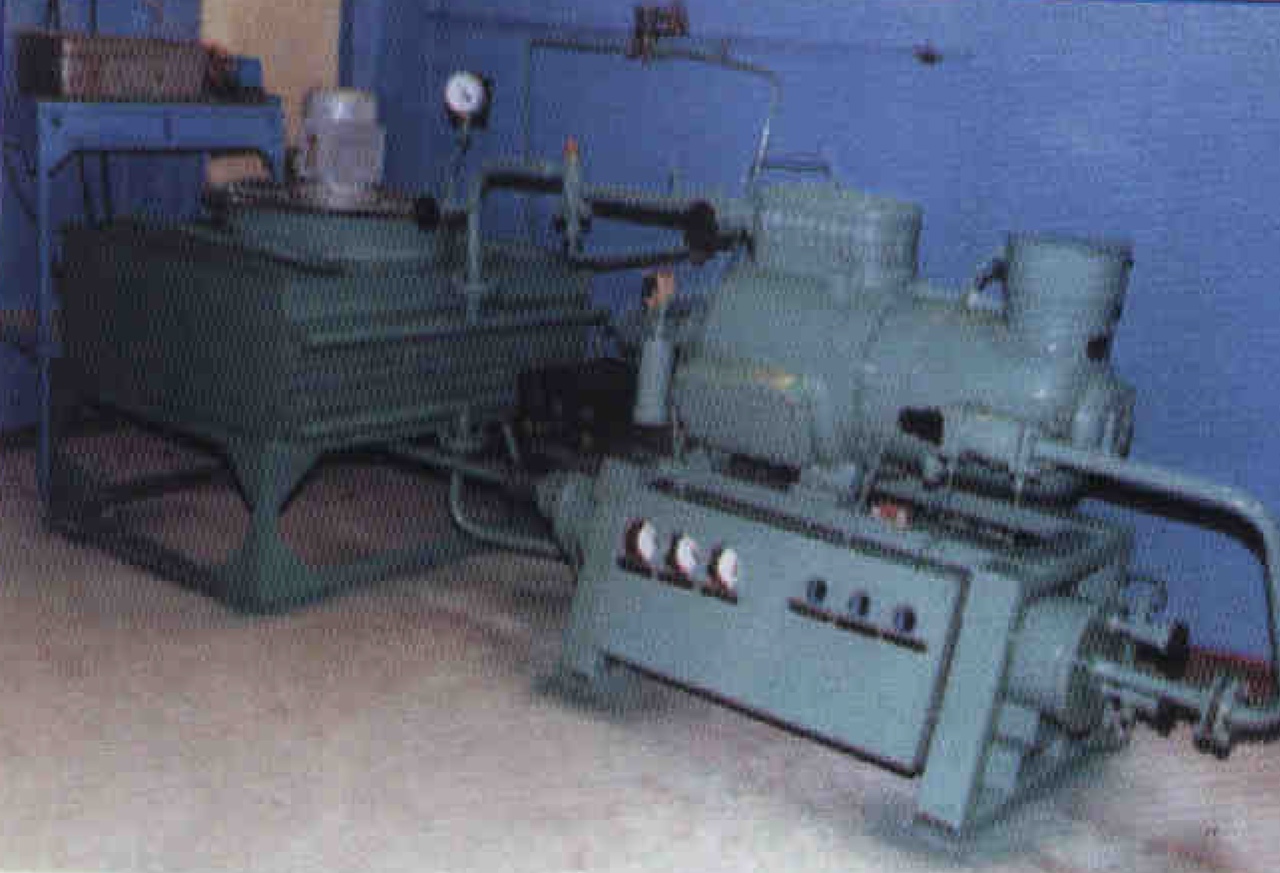

Рис.1. Компрессорно-ресиверный агрегат МВВ25-2-0-010 с воздушным конденсатором В К-150 холодильной машины МВВ25-2-0 на испытательном стенде

Холодильная машина состоит из агрегатированных блоков: компрессорноресиверного агрегата, конденсатора (рис. 1) и двух воздухоохладителей, что дает возможность обслуживать одну или две камеры.

Схема машины обычная, т. е. с воздушным конденсатором и непосредствен-автоматическое отключение компрессора при повышении давления нагнетания, температуры обмоток встроенного электродвигателя компрессора, при понижении давления всасывания, уменьшении разности давлений масла, при коротких замыканиях или перегрузках электродвигателей;визуальный контроль за работой машины по индикации на дисплее блока управления ТРМ: текущей температуры в камере, скорости ее охлаждения, оттайки, дренажа талой воды, сигнализации вида аварий и т. д.

При срабатывании защиты повторное включение возможно лишь после устранения причины и снятия аварийного сигнала.

Для пуска при низких температурах, а также при случайных «заливах» компрессора встроен электронагреватель,

Техническая характеристика холодильной машины МВВ25-2-0

Холодопроизводительность

Потребляемая мощность на том же режиме без установленной мощности вентиляторов конденсатора и воздухоохладителей,= 20 °C. кВт

Минимальная температура в камере, °C =-20°С,

Количество заряжаемого R22, кг Количество заряжаемого масла ХС-40 после монтажа системы, кг, не более Габаритные размеры, мм: компрессорноресиверного конденсаторного воздухоохладителей (2 комплекта)

Система автоматики, оснащенная устройством управления и защиты А80, а также блоком управления TPM974DIN, обеспечивает:

• поддержание температуры воздуха в камере в диапазоне -25...-5 °C с точностью ±1 °C путем пуска-остановки компрессора по сигналам датчика температуры, находящегося в камере;

• автоматическое оттаивание воздухоохладителей горячими парами хладагента, дренирование воды из поддона после оттайки. Время и температура задаются программированием при пусконаладочных работах или в процессе эксплуатации обслуживающим персоналом в зависимости от скорости нарастания снеговой шубы; включаемый вручную за час до начала работы.

В компрессорно-ресиверный агрегат входят бессальниковый компрессор, ресивер со встроенным регенеративным из ребристо-трубчатых секций с ребрами оригинальной конструкции, что позволяет при снижении расхода дефицитных материалов (медь, алюминий) обеспечить нормальную работу машины при температуре окружающего воздуха 40 °C.

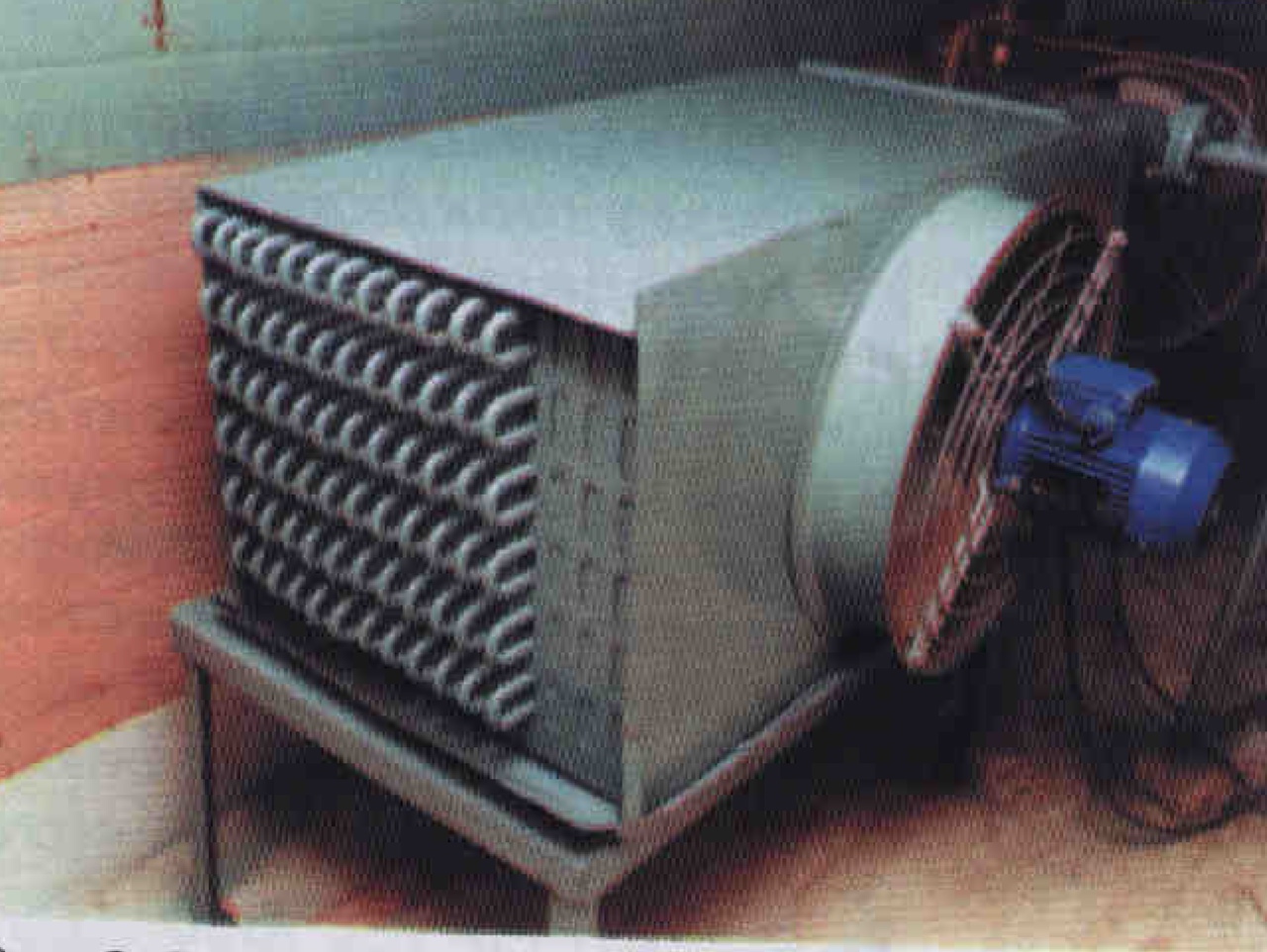

Рис. 2. Воздухоохладитель ВО- 60 холодильной машины МВВ25-2-0 на испытательном стенде

Воздухоохладитель с малошумным вентилятором (рис. 2)также состоит из трубчато-ребристых секций, имеет электронагреваемый поддон для сбора талой воды и комплектуется ленточным электронагревателем для подогрева сливной трубы.

Результаты испытаний подтвердили основные заданные параметры.

По особому заказу возможна поставка оборудования без воздухоохладителей с компрессором ПБ25-2-4 для поддержания температур в морозильных камерах -30 °C при температуре окружающего воздуха на входе в конденсатор до 35 °C.

теплообменником, фильтр-осушитель и приборный пульт, оборудованный автоматическими и контрольно-измерительными приборами.

Входящие в комплект поставки жидкостные и газовые соленоидные вентили, обратный клапан, терморегулирующие вентили отечественного производства или фирмы Danfoss устанавливают при монтаже трубопроводов в зависимости от принятой потребителем планировки оборудования.
