Dry ice production methods
- Authors: Suetinov V.P.1
-
Affiliations:
- JSC "HOLTT"
- Issue: Vol 90, No 5 (2001)
- Pages: 6-6
- Section: Articles
- URL: https://freezetech.ru/0023-124X/article/view/105199
- DOI: https://doi.org/10.17816/RF105199
- ID: 105199
Cite item
Full Text
Abstract
Dry ice (solid carbon dioxide) in the form of blocks, briquettes or granules is used as a cooling agent in the transportation of perishable products, in the ice cream trade, for freezing poultry and fish
Keywords
Full Text
Сухой лед (твердый диоксид углерода) в виде блоков, брикетов или гранул применяют в качестве охлаждающего средства при транспортировке скоропортящихся продуктов, в торговле мороженым, для замораживания птицы и рыбы.
Он может быть использован в лабораторной практике, а также в машиностроении (например, при производстве стального и чугунного литья). Кроме того, сухой лед может служить реагентом для вызывания искусственных осадков.
Диоксид углерода в виде снега применяют для охлаждения мясного фарша, замораживания мелкоштучных продуктов, а также нежных плодов и ягод. Используют его и при дроблении, помоле и консервации карбида кальция. Жидкий диоксид углерода применяют в сварочном производстве для создания защитной газовой среды, в пищевой промышленности при газировании напитков, для охлаждения продуктов струей дросселируемой жидкости, а также для заправки средств пожаротушения. Он может быть использован при нефтедобыче, в технологии создания разлагаемых в окружающей среде полимеров.
В газообразном виде диоксид углерода может служить «газовым удобрением» в сельскохозяйственном производстве (теплицы). Его применяют также в технологии интенсивного производства биомассы.
Твердый диоксид углерода получают из газовых смесей в установках, работающих по разомкнутому холодильному циклу. Рассмотрим два основных метода получения твердого диоксида углерода: традиционный на основе химического разделения исходной газовой смеси и метод вымораживания без химического разделения газовой смеси.
Традиционный метод. Отечественная технология основана на химическом методе извлечения газообразного диоксида углерода из дымовых газов. Газообразный диоксид углерода сжимается в компрессоре до 6...7 МПа, конденсируется и подвергается многоступенчатому дросселированию с получением в конце процесса твердого диоксида углерода в виде снега, который прессуют в блоки. Удельные показатели такой установки (на 1 т сухого льда) приведены в таблице.
Показатель (на 1 т сухого льда) | Традиционный метод | Метод вымораживания | |
Отечественная технология | Зарубежная технология |
| |
Металлоемкость* | 25 | 10...15 | 5...8 |
Расход электроэнергии, кВт*ч | 600... 800 | 270 | 1280 |
Расход топлива на процесс десорбции, кг условного топлива | 750... 1000 | 760 | Нет |
Расход воды, м3 | I70...220 | 380 | 40 |
Расход абсорбента, кг | 8 | 6...8 | Нет |
* Металлоемкость приведена в тоннах на 1 т суточной производительности. |
Зарубежная технология принципиально та же, что и отечественная. По данным зарубежных производителей твердого диоксида углерода, значительно снижена металлоемкость установки путем интенсификации теплообмена в ее химической части, а также уменьшен расход электроэнергии в результате совершенствования конструкций компрессоров и насосов. Удельные показатели установок, работающих по зарубежной технологии, даны в таблице.
Метод вымораживания диоксида углерода из газовой смеси. При получении твердого диоксида углерода методом вымораживания могут быть использованы, например, следующие исходные смеси с предельным содержанием диоксида углерода, %:
Сбросные дымовые газы отопительных котельных Сбросные дымовые газы известково-обжигательных и карбидных печей.

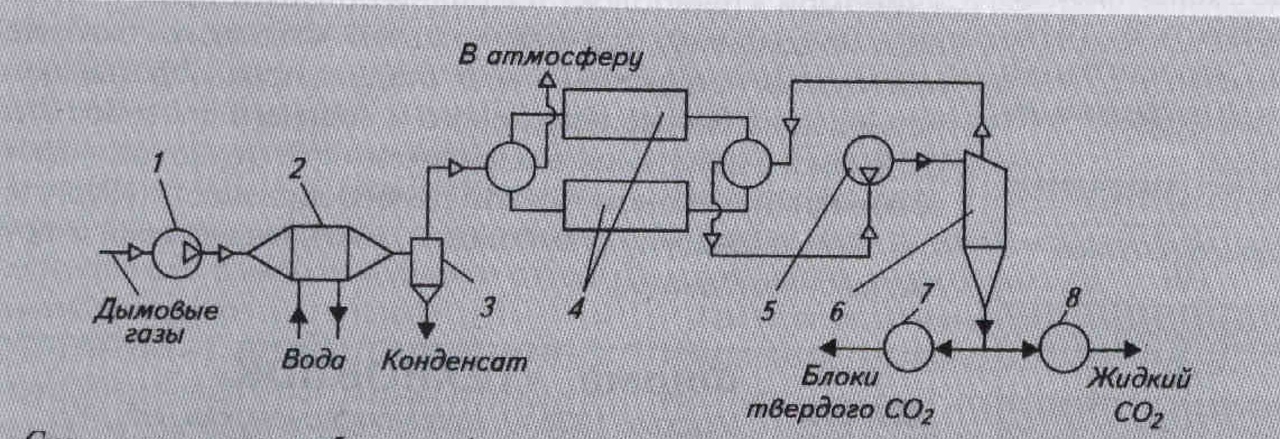

Схема установки, работающей по методу вымораживания диоксида углерода из газовой смеси
Рассмотрим схему установки с использованием сбросных дымовых газов. Охлажденная газовая смесь сжимается до 0,3 МПа в компрессоре (см. рисунок), охлаждается в водяном теплообменнике 2 с удалением водяного конденсата в каплеуловителе В парных регенераторах 4 газовая смесь охлаждается до температуры! насыщения диоксида углерода. При расширении газовой смеси в турбо-детандере 5 диоксид углерода кристаллизуется и в виде кристаллической пыли отделяется от потока в сепараторе 6. Снегообразный диоксид углерода либо прессуется в блоки npecсователем 7, либо ожижается в ожижителе 8. Холодный газовый поток возвращается в один из генераторе для охлаждения насадки, а затем вы водится из контура машины.
При использовании других исходных смесей в схему установки до компрессора вносят изменения, определяемые видом смеси.
Работы по созданию турбокомпрессорных установок, основанных на методе получения сухого льда вымораживанием, в нашей стране проводятся с 1972 г. Накоплен достаточный теоретический и экспериментальный материал, который защищен рядом авторских свидетельств.
Промышленную проверку разработанная технология прошла на Ленхладокомбинате№ 1 в 1985-1991 гг., а так-же на хладокомбинате № 3 г. Екатеринбурга в 1997 г.
В данной области техники России имеет пока приоритет в мире. Как показал экономический анализ, при использовании такой технологии себестоимость получения 1 т сухого льда значительно ниже.
