Данная статья посвящена новой продукции, разработанной сотрудниками специального конструкторского бюро по приборостроению и средствам автоматизации СКБприбор ЗАО «Орлэкс», внедренной и внедряемой в производство. Это прежде всего электронные микропроцессорные приборы для контроля и регулирования температуры.

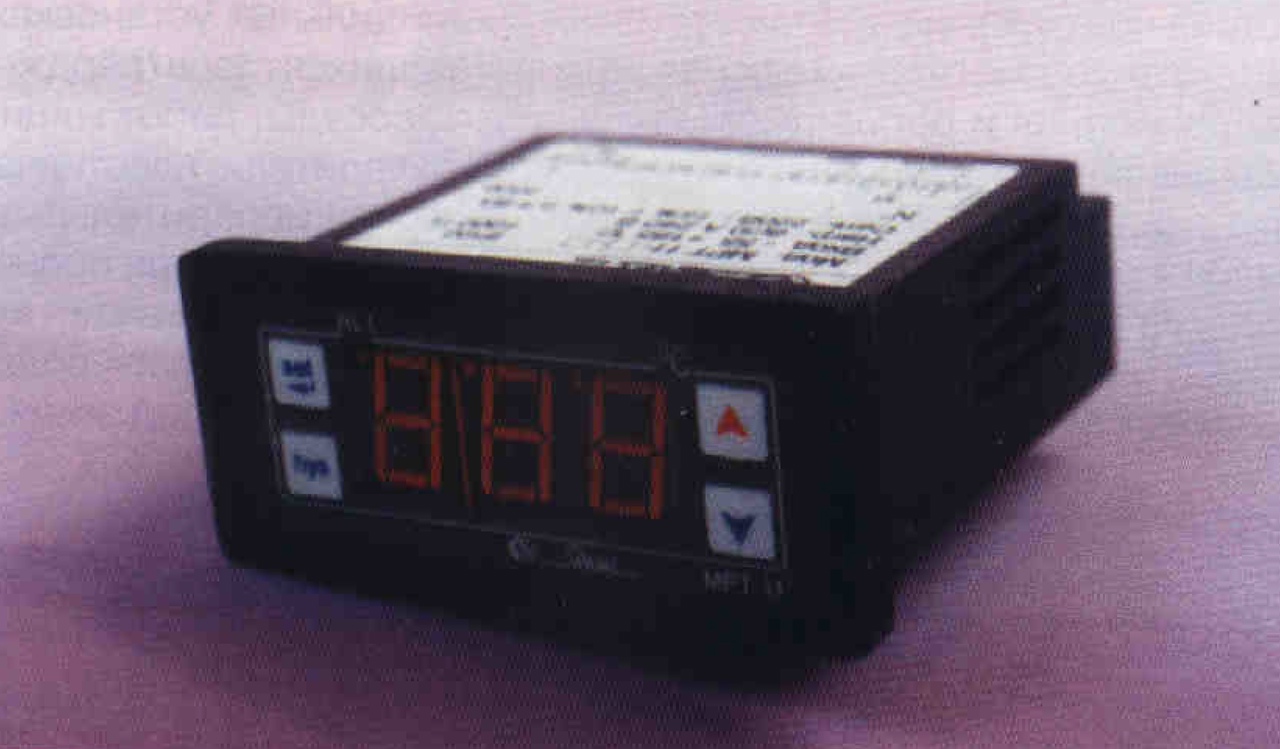

Рис. 1. Микроконтроллерный регулятор температуры МРТ-11

Микроконтроллерный регулятор температуры МРТ-11 (рис. 1) со стандартной лицевой панелью размером 32x74 мм предназначен для двухпозиционного автоматического регулирования температуры в холодильных машинах, системах кондиционирования воздуха и вентиляции. Прибор предусматривает возможность задания двух режимов регулирования-охлаждающего или нагревающего.

Технические характеристики

Диапазон измеряемых температур, °C                                   -59...+187

Зона возврата, °C                                                                   -25...+25

Дискретность индикации и установки температуры, °C

Основная погрешность измерения, °C                                               +1

Напряжение питания, В                                                                  22(1

Частота тока, Гц                                                                          50(60)

Тип датчика температуры-платиновый термопреобразователь сопротивления с номинальной статической характеристикой 1000П.

Микроконтроллерный регулятор температуры МРТ110 с аварийной сигнализацией, также предназначенный для двухпозиционного автоматического регулирования температуры и размещаемый в таком же корпусе, как и МPT-11.

Технические характеристики

Диапазон измеряемых температур, °C                                      —4...+275

Зона возврата, °C                                                                      -25...+1

Дискретность индикации и установки температуры, °C Основная погрешность измерения, °C

Напряжение питания, В                                                                     220

Частота тока, Гц                                                                           50(60)

Тип датчика температуры - платиновый термопреобразователь сопротивления с номинальной статической характеристикой 1000П и 100П.

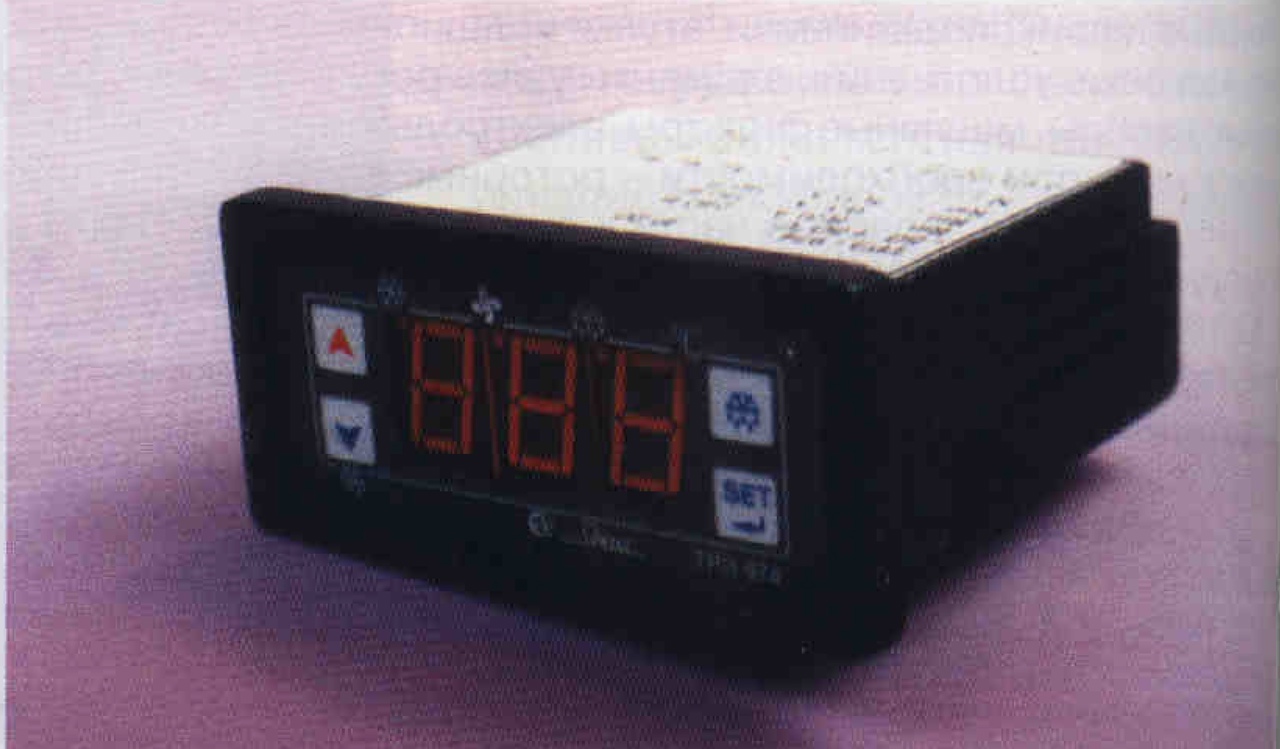

Рис. 2. Электронный регулятор температуры ТРЭ974

Электронный регулятор температуры ТРЭ974 (рис. 2) с цифра вой индикацией текущего значения температуры служит для автоматического контроля температурного режима в морозильные камерах, холодильных прилавках и другом торговом, а также промышленном холодильном оборудовании. Эти приборы обеспечивают весь цикл работы холодильной установки: поддержание температуры в камере; управление вентилятором и компрессором; периодическую автоматическую оттайку испарителя; контроль температуры при разморозке; управление тэном; контроль режима «Набор холода», а также выполняют функции защиты от несанкционированного изменения параметров и предупреждение об аварийных ситуациях (отказе любого из датчиков и выход температуры в камере за заданные пределы) путем сигнализации с выдачей диагностического сообщения. ТРЭ974 функционер полностью совместим с аналогичным прибором EWPC Rитальянской фирмы ELIWELL. Прибор оснащен четырьмя защищенными реле для управления компрессором, оттайкой, вендорами воздухоохладителей и устройством аварийной сигнализации. Контролируемые параметры и их значения выбирали (программируются) нажатием кнопок на лицевой панели и вносятся в энергонезависимую намять прибора. Программирование прибора имеет два уровня: уровень пользователя, на котором можно произвести изменение значения контрольной точки и уровень наладки.

Технические характеристики

Диапазон регулируемых температур, °C                               —50...+50

Основная погрешность измерения, %, не более                       ±1,5

Напряжение питания, В                                                    220 ± 22

Частота тока, Гц                                                                      50±1

Коммутируемая нагрузка переменного тока при напряжении до 240 В, Вт,не более:

компрессор  (рабочий ток 3 А)                                                 400

вентилятор                                                                                 100

устройство аварийной сигнализации                                        100

нагреватель оттайки (рабочий ток        8 А)                              400

В качестве датчиков температуры используются: два медных преобразователя сопротивления с номинальной статической характеристикой 50М или два платиновых термопреобразователь сопротивления с номинальной статической характеристикой 1000П.

Для автоматического управления режимом оттайки в бытовых холодильниках системы No FROST предназначены два прибора: тепловое реле и таймер.

Тепловое реле ТАБ-Т (рис.4) осуществляет две функции:

• датчика-реле температуры для регулирования работы системы оттайки испарителя с температурой замыкания контров(-8±5) °C и температурой размыкания контактов 111-4) °C:
• втермовыключателя для аварийного размыкания электрической цепи нагревателей при температуре (72-5) °C в случае неисправности элементов схемы.

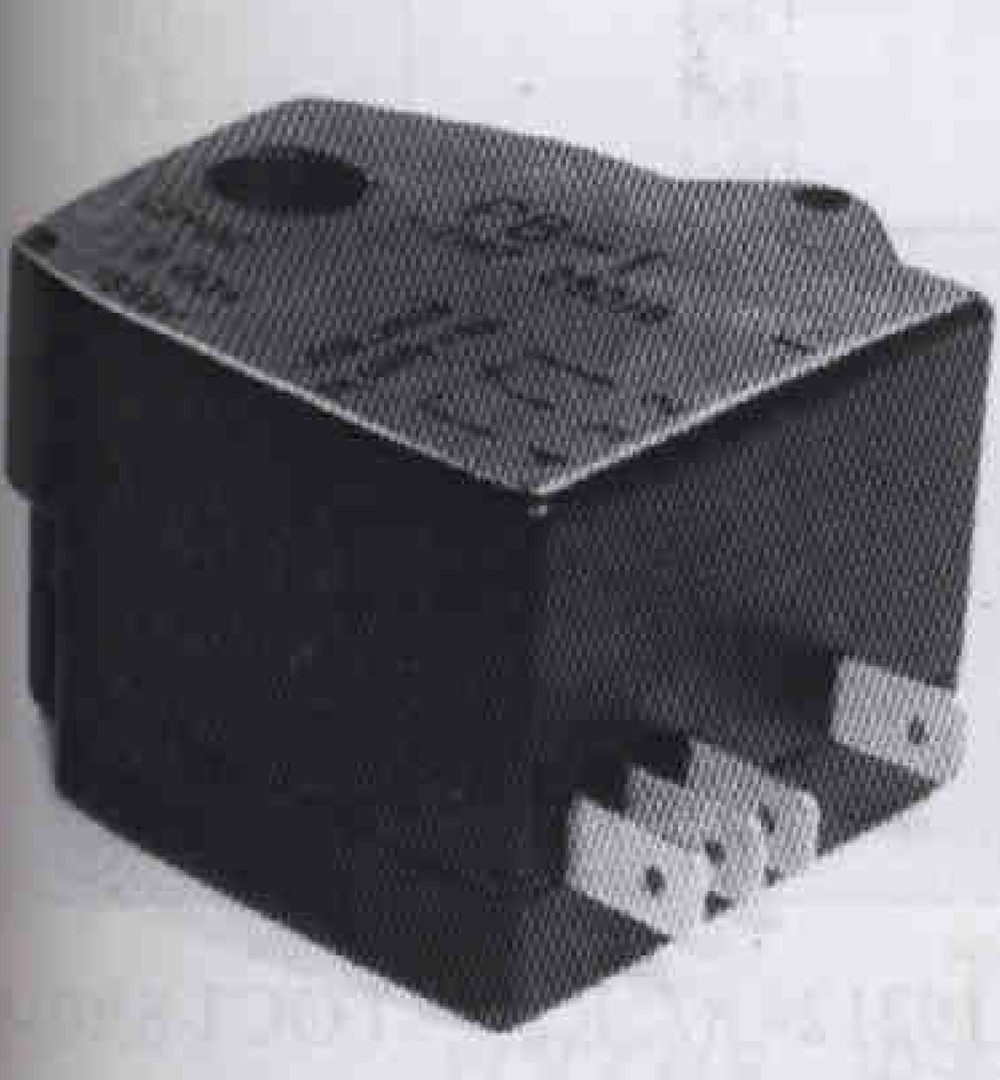

Рис.3. Таймер PB-1

Гаймер РВ-1 (рис. 3) задает временные режимы работы холодильника. В частности, для холодильников «Стинол» с оттайкой временной цикл состоит из суммарного времени работы компрессора 12 ч ±10 %, времени паузы 3 мин ±10 %, времени оттайки, которое определяется временем работы валового реле холодильника или морозильника. В случае «исправности теплового реле таймер отсчитывает контрольное время 40 мин и включает компрессор, закончив оттайку по времени.

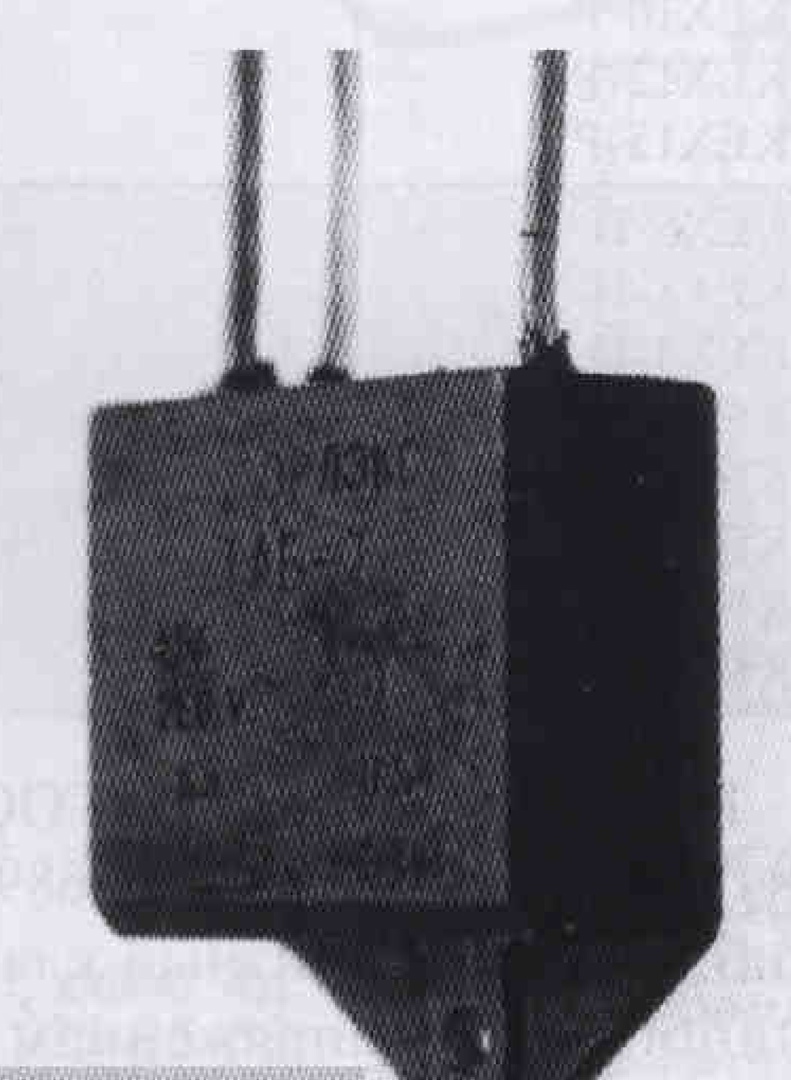

Рис. 4. Тепловые реле ТАБ-Т

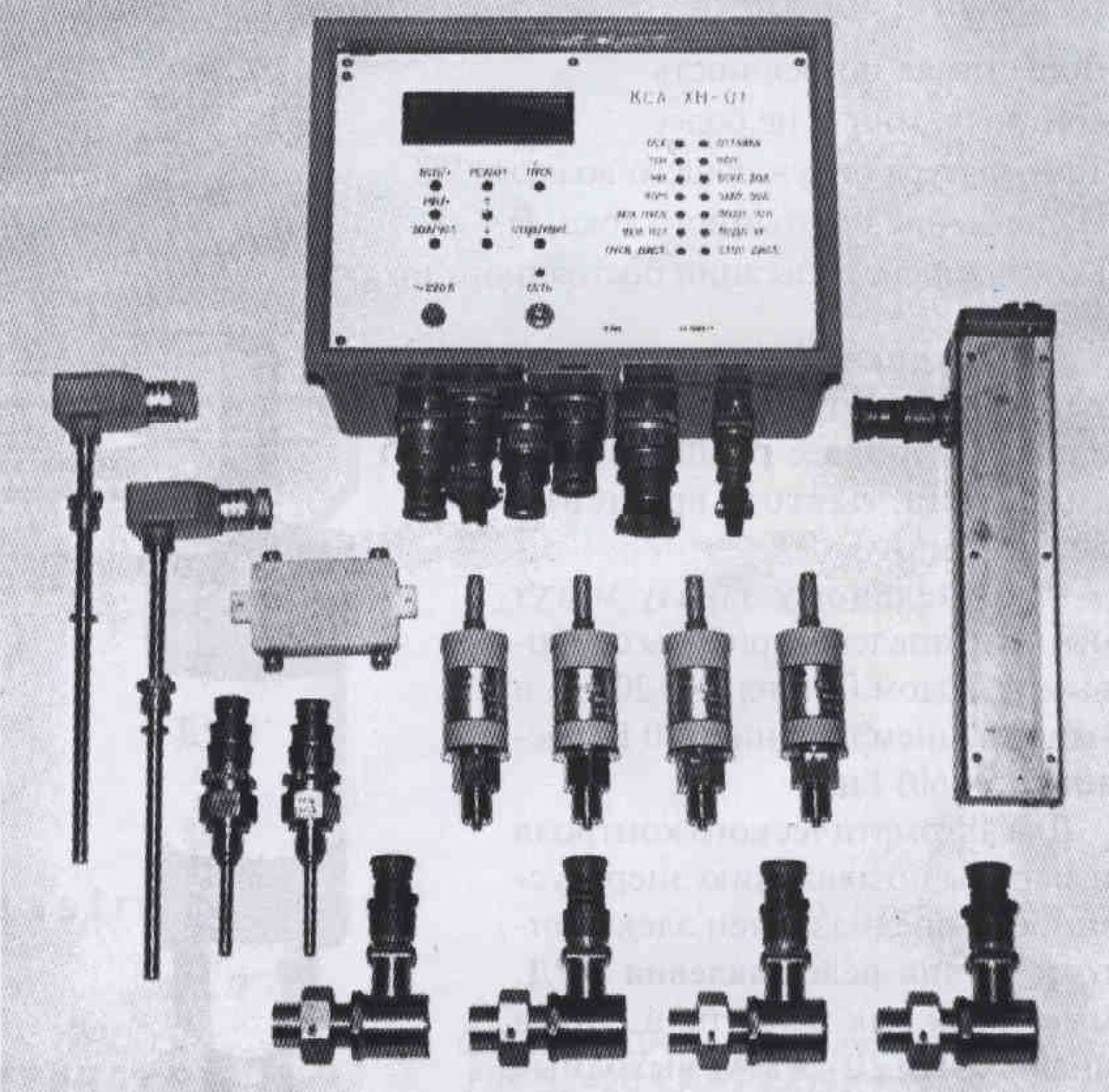

Рис. 5. Комплекс средств автоматического контроля для холодильных машин и тепловых насосав KCA-XiT-01

Комплекс средств автоматического контроля КСА-ХН-01 (рис.5), включающий электронно-релейный блок (ЭРБ) и датчики температуры, давления, положения золотника компрессора, силы тока, уровня аммиака, разработан для холодильных машин и тепловых насосов на базе винтовых компрессоров. Комплекс может работать в трех режимах:

• ручном (включение агрегатов машины, кроме электродвигателя компрессора, с панели оператора);
• полуавтоматическом (пуск автоматический, установка производительности компрессора вручную);
• автоматическом (осуществляются пуск, останов, защита холодильной машины по заданному алгоритму; регулирование температуры хладоносителя или температуры в помещении по пропорционально-интегральному или двухпозиционному закону; ограничение производительности компрессора потоку электродвигателя с отключением холодильной машины при превышении тока; регулирование количества аммиака в испарителе по уровню и положению золотника компрессора; отключение или включение отдельных функций, каналов контроля и регулирования, необходимых для работы конкретной холодильной машины).

В качестве датчиков применяются платиновые термопреобразователь сопротивления с номинальной статической характеристикой 100П или медные термопреобразователь сопротивления с номинальной статической характеристикой 50М; преобразователи типа КРТ с унифицированным выходным сигналом 4... 20 мА для контроля давления; датчик линейного перемещения от 0 до 170 мм; шунт сопротивлением 0,4 Ом для контроля тока электродвигателя; датчик уровня жидкости ДУЖ-КСА.

Комплекс имеет 25 входных каналов, в том числе 13 аналоговых с индикацией состояния («да», «нет») и 14 выходных каналов управления с выдачей дискретных сигналов включения-выключения (релейный выход) 220 В, 50 Гц.

Для контроля таких параметров, как уровень жидкости и частота вращения, разработаны и выпускаются в унифицированном корпусе прибор контроля уровня жидкости на две уставки срабатывания ПКУ2у-БИ и прибор контроля частоты вращения ПКЧВ-БИ с блоками цифровой индикации.

Прибор ПКУ2у-БИ предназначен для контроля уровня жидкости в негерметичных (открытых) емкостях или резервуарах и состоит из датчика, измеряющего гидростатическое давление контролируемого столба жидкости, электронного блока БКУ2уИ, который при достижении заданных уставок срабатывания выдает команды на переключающие контакты выходных реле с одновременной выдачей световой сигнализации в моменты срабатывания (включение красных светодиодов) и отпускания (включение зеленых светодиодов) выходных реле и блока цифровой индикации БИ уровня.

Технические характеристики

Число уставок срабатывания                                                              2

Диапазоны фиксированных уставок срабатывания, м вод. ст.              0,1...2; 0,25...20

Зона возврата, доли от величины уставки, не более                         0.1

Погрешность цифровой индикации, %, не более                              ±2,5

Погрешность настройки уставок срабатывания, %, не более                ±2

Дискретность показаний блока индикации, мм для диапазона: 0,1...2 м 1

0,25... 20 м                                                                                      10

Напряжения постоянного тока              , В                                       18...33

Коэффициент пульсации постоянного тока, %                                        8

По отдельному заказу могут быть изготовлены приборы с токовым выходом 0-5 или 4—20 мА, напряжением питания 220 В и частотой 50(60) Гц.

Прибор контроля частоты вращения ПКЧВ-БИ предназначен для автоматического контроля частоты вращения с выдачей световой сигнализации и команды на замыкание или размыкание соответствующих выходных контактов. Состоит из электронного блока БКЧВИ, датчика частоты вращения индукционного типа ДЧВ и блока цифровой индикации БИ.

Технические характеристики

Диапазон контролируемых частот

вращения, мин^-1                                                                      200... 1999

Число уставок срабатывания                                                            1 ...3

Зона возврата, мин^-1, нс более 100 (для 1-й и 2-й уставок)

200 (для 3-й уставки)

Допустимая погрешность

контроля, мин^-1, не более                                                                     30

Температура окружающего воздуха, °С                                      -50...+60

Напряжение постоянного тока, В                                                   18...33

Коэффициент пульсации постоянного тока, %                                        8

Тип датчика — индукционный марки Д4В. Возможна модификация прибора с расширением диапазона частот вращения до 9999 мин^-1.

По отдельному заказу могут быть изготовлены приборы с токовым выходом 0—5 или 4—20 мА и напряжением питания 220 В, частотой 50(60) Гн.

Для автоматического контроля и защиты подавлению энергоустановок предназначен электронный датчик-реле давления ЭРД, имеющий как релейный, так и аналоговый (0—5 мА) выходные сигналы (рис. 6).

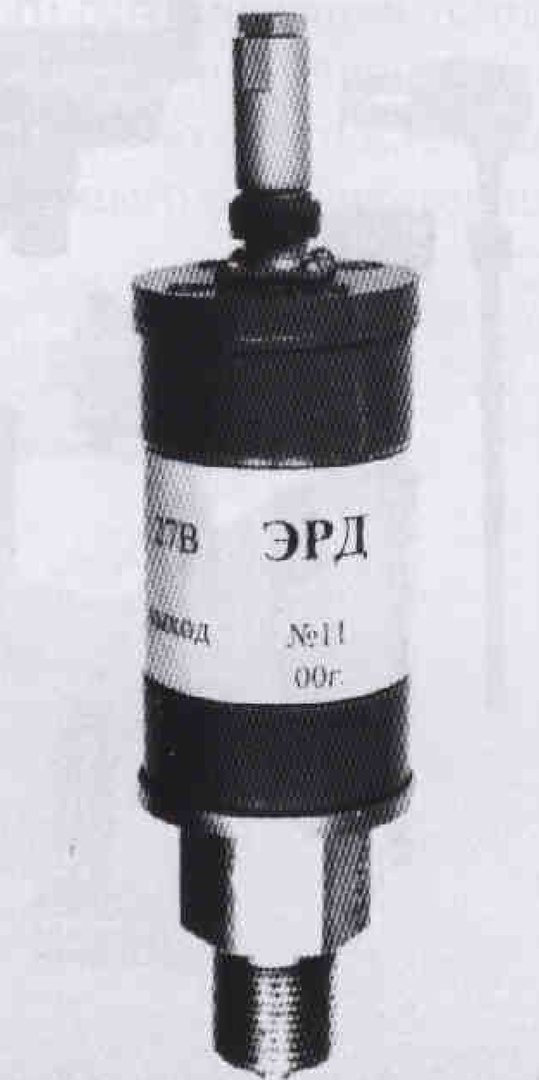

Рис. 6. Электронный датчик-реле давления ЭРД

Допустимая погрешность настройки уставок срабатывания, %

Дополнительная температурная погрешность на каждые 10 °C, %

Зона возврата, % от заданного предела Потребляемая мощность, Вт, не более Температура окружающей среды, °C Напряжение постоянного тока, В Масса, кг, не более

Выходные контакты прибора обеспечивают коммутацию постоянного тока величиной до 2 А при напряжении до 30 В.

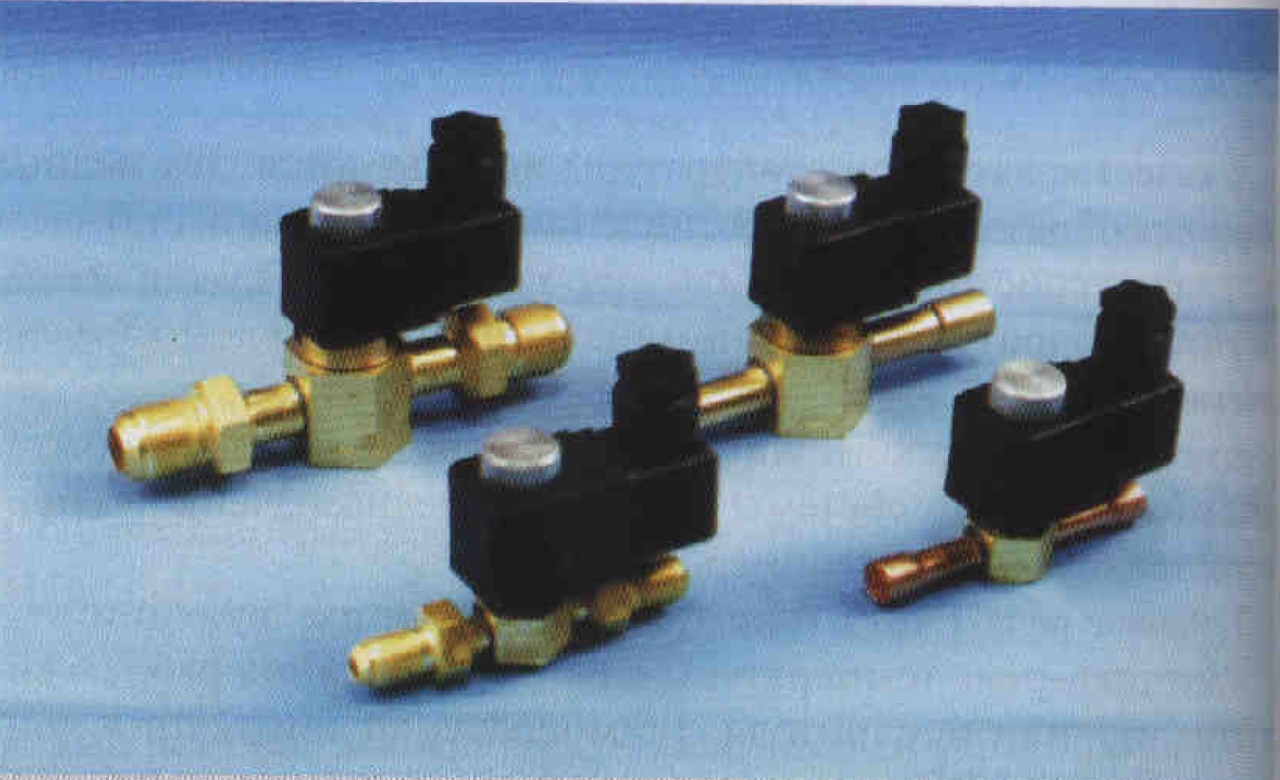

Рис. 7. Электромагнитный фреоновый клапан КЕХ

Электромагнитный фреоновый клапан КЕХ (рис. 7), выпускаемый серийно, предназначен для открытия или перекрытия линии подачи жидкого или газообразного хладагента в холодильных установках торгового и промышленного назначения при получении электрического сигнала от приборов управления.

Основные технические характеристики КЕХ

Рабочие среды: R12- ГОСТ 19212-87, R22 - ГОСТ 8502-911 R134a - ТУ 24-029-00480689—94. В зависимости от модификации электромагнитный клапан может питаться как от постоянного тока напряжением 24 и 12 В, так и от переменного 220(230) В, 50 Гц.
