ВВЕДЕНИЕ

Технология адсорбированного природного газа (АПГ) является одним из наиболее актуальных направлений развития систем хранения газа, в частности за счет высокой энергоэффективности [1], отсутствия экстремально высоких давлений и криогенных температур, а также повышенной пожаровзрывобезопасности [2]. Однако из–за значительных тепловых эффектов процессов адсорбции и десорбции, приводящих к существенному изменению температуры адсорбента и влияющих на эффективность всей системы, требуется разработка новых подходов к организации процессов заправки и выдачи в системах АПГ и их терморегулированию. Как правило, для снижения влияния тепловых эффектов могут быть использованы специальные системы терморегулирования: теплообменники, установленные внутри [3–5] или снаружи [3, 6–8] адсорбера–аккумулятора АПГ, а также циркуляционные контуры рабочего газа [9–11] с охлаждением/нагревом во внешнем теплообменнике [10–13]. Поскольку в случае циркуляционной системы АПГ агентом, снимающим теплоту адсорбции, может являться сам поглощаемый адсорбентом природный газ (ПГ), возникает вопрос о конструктивном исполнении и структуре адсорбционного слоя.

Применение низкотемпературной циркуляционной заправки особенно актуально при использовании моноблочного адсорбента с системой проточных каналов для снижения гидравлического сопротивления адсорбционного слоя [9, 10]. Подобное решение позволяет одновременно увеличить количество аккумулируемого вещества за счет высокой плотности моноблоков и сохранить достаточный расход газового потока. Согласно [10, 11] понижение температуры подаваемого газа позволяет значительно улучшить пожаровзрывобезопасные характеристики заправочной системы, но может привести к замедлению процесса заправки [10, 11].

Математическое моделирование является одним из основных методов исследования процессов тепломассопереноса, происходящих при заправке и выдаче ПГ из адсорбера–аккумулятора. Чаще всего рассматривают одномерные [7, 8, 11] и двумерные [4, 6, 9, 12, 13] математические модели с учетом осесимметричной конструкции адсорберов. Модели с сосредоточенными параметрами [3, 14] и трехмерные модели [5] встречаются сравнительно редко. Помимо «конвективных» моделей [4–6], рассматриваются также математические модели «эквивалентной теплопроводности» [7, 8]. В работе [15] сравниваются результаты расчета процессов тепломассопереноса при заправке адсорбера объемом 150 мл по одномерной, двумерной и трехмерной моделям и делаются выводы об адекватности использования математических моделей различной сложности. Для задач моделирования терморегулируемых систем хранения АПГ авторы данной работы рекомендуют использовать двумерные и трехмерные модели. Одномерные модели рекомендуются только для предварительных расчетов.

Относительно часто встречаются статьи по моделированию процесса адсорбции непосредственно в среде ANSYS Fluent. В ряде работ Л.Л Васильева, Л.Е. Канончика и др. [4, 12] приводятся различные исследования на тему хранения и терморегулирования АПГ. Моделирование адсорбции в упомянутых исследованиях осуществляется при помощи теории объемного заполнения микропор с учетом теплового эффекта адсорбции в виде изостерической теплоты адсорбции при дополнительном влиянии теплоемкой массы адсорбата. Наиболее распространенным упрощением в таких моделях является пренебрежение ограниченностью интенсивности теплообмена [4, 5, 7, 8, 14], что оправдано из–за высокоразвитой поверхности адсорбента.

Математическая модель, используемая в данном исследовании подобна двумерным моделям в [4, 12], однако учитывает особенности трехмерной геометрии, а также свойства реального газа и использует при расчете гладкие аппроксимационные функции экспериментальных данных по адсорбции  ap,T и удельной энтальпии адсорбата haba,T. При помощи данной математической модели в рамках теоретического исследования проводится анализ продолжительности низкотемпературной циркуляционной заправки методом математического моделирования в ANSYS Fluent при различных режимах по температуре и давлению, а также геометрических параметрах элементарной ячейки.

МАТЕМАТИЧЕСКАЯ МОДЕЛЬ

При использовании моноблочного адсорбента с проточными каналами, расположенными в шахматном порядке [11], можно выделить ячейку в форме шестиугольной призмы, включающую только одно отверстие, что может существенно сократить время расчетов. Поскольку шестиугольная призма симметрична, достаточно рассмотреть 1/6 часть ячейки, «вырезанной» из моноблока адсорбента (рис. 1).

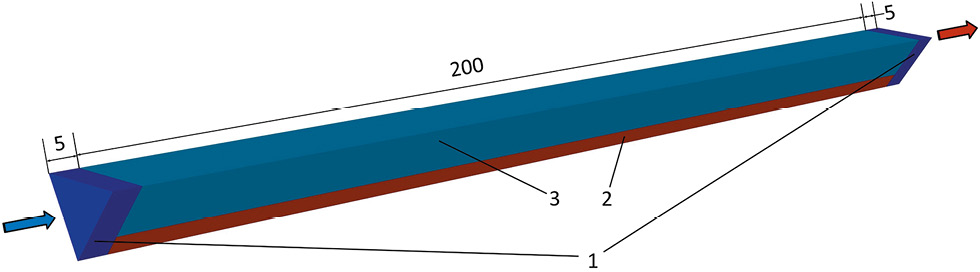

Рис. 1. Геометрия расчетной области: 1 – торцевые области газовой фазы метана; 2 – зона газовой фазы метана в проточной части; 3 – область адсорбента. / Fig. 1. Geometry of the computational domain: 1―end regions of methane gas phase; 2―methane gas phase zone in the flow part; 3―the adsorbent region.



Структурированная сетка расчетной области, состоящая из 562 380 элементов, изображена на рис. 2.

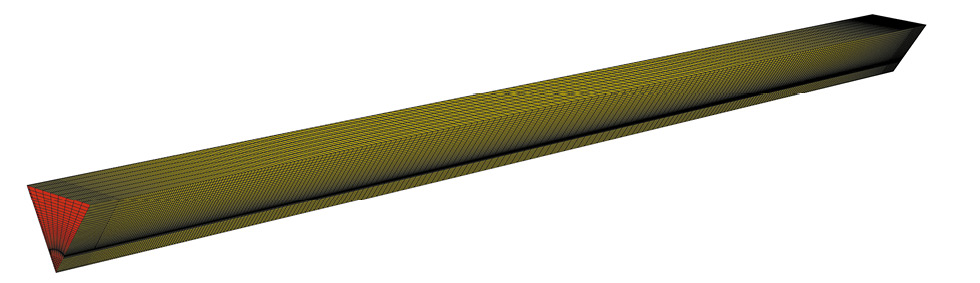

Рис. 2. Структурированная сетка расчетной области. / Fig. 2. Structural grid of the computational domain.



Выбранный масштаб расчетной сетки обеспечивает точность определения продолжительности заправки с погрешностью не более 1 с, что является достаточным для рассматриваемых временных интервалов. Отметим, что дальнейшее сокращение расчетной области до 1/12 от изначальной ячейки нецелесообразно, так как приводит к трудностям при создании структурированной сетки высокого качества и компакт- ности.

Для учета течения части общего потока через торцевую поверхность зоны адсорбента область 3 газовой фазы метана представляет собой проточную часть в сегменте центрального отверстия 2 и два торцевых участка 1 до и после ячейки (рис. 1). Длина участка адсорбента в 200 мм была взята для уменьшения граничных эффектов около торцов и установления стабильного продольного потока газа по слою адсорбента.

В зоне свободного газового пространства 1, 2 решается система из трех уравнений переноса в частных производных: неразрывности (1), импульса (2) и энергии (3):

τρ+ρv¯=0, (1)

τρv¯+ρv¯v¯=p+τeff, (2)

τρE+v¯ρE+p=λeffT+τeff v¯ ,

(3)

где τ – время; ρ – плотность; v¯ – вектор скорости потока осредненной по Фавру; p – давление; τeff – эффективный тензор вязких напряжений, учитывающий влияние турбулентных пульсаций; E – полная удельная энергия; λeff – эффективный коэффициент теплопроводности, учитывающий улучшение теплообмена в потоке газа за счет более интенсивного турбулентного перемешивания; T – абсолютная температура.

В зоне однородно упакованного адсорбента 3, моделируемого как пористая среда, решается система из трех уравнений переноса в частных производных (4)–(6), которая аналогична уравнениям (1)–(3), но также дополнительно учитывает наличие твердой фазы и адсорбционные эффекты:

τγρ+γρv= SM, (4)

τγρv+γρvv=γp+γτ¯γ2μαv+γ3C22ρvv, (5)

τγρgEg+1γρsEs+vρgEg+p=λgsT+τv +SH, (6)

где γ – порозность; v – вектор скорости потока; SM – объемный сток массы в результате адсорбции; τ – тензор вязких напряжений; μ – вязкость; α – проницаемость среды; C2 – коэффициент инерционных потерь; ρg – плотность газовой фазы; Eg – полная удельная энергия газовой фазы; ρs – кажущаяся плотность адсорбента вместе с микропорами; Es – полная энергия адсорбента; λgs – приведенная теплопроводность системы «адсорбент–адсорбат»; SH – объемный источник/сток энергии в результате адсорбции.

В окрестностях температуры 273,15 K удельная теплоемкость адсорбента Cs, Дж/(кг×К), с учетом связующего упрощенно задается линейной функцией от температуры T, К (7):

Cs=816,3+2,68T273,15. (7)

Приведенная теплопроводность в уравнении (6) определяется по формуле (8):

λgs=γλg+1γλs, (8)

где λg – теплопроводность газовой фазы; λs – теплопроводность слоя адсорбента.

Теплопроводность слоя адсорбента λs, Вт/(м×К) в окрестностях температуры 273,15 K задана упрощенной линейной зависимостью от температуры T  по формуле (9):

λs=0,4450,000384T. (9)

Сток массы определяется скоростью процесса адсорбции и задается уравнением (10):

SM=aτMρbulk, (10)

где  a  – адсорбция; M – молярная масса; ρbulk – плотность упаковки слоя адсорбента.

Скорость адсорбции определяется по упрощенному кинетическому уравнению по модели «линейной движущей силы» [4] (11):

aτ=KaaeqaexpEaRT, (11)

где Ea – энергия активации; aeq – равновесная адсорбция; R – универсальная газовая постоянная; Ka – константа пропорциональности.

Для определения изменения энергии SH, учитывающего теплоту адсорбции, используется подход, описанный в [16]. Запишем первый закон термодинамики для конечного объема V слоя адсорбента (12):

ΔHi VΔp=Qi+Hei , (12)

где ΔHi  – изменение энтальпии различных составляющих адсорбционной системы; Qi – тепловые потоки, входящие и выходящие из объема V; Hei – потоки энтальпии, входящие и выходящие из замкнутого объема.

Раскрывая уравнение (12) для конечной расчетной ячейки в ANSYS Fluent в рамках модели и конечного объема слоя адсорбента без использования источников/стоков энергии получаются соотношения (13) и (14) соответственно:

ΔHa+ΔHgVΔp=Qi+Hei +SH, (13)

ΔHa+ΔHg+ΔHabVΔp=Qi+Hei , (14)

где ΔHa – изменение энтальпии «скелета» адсорбента; ΔHg – изменение энтальпии газа; ΔHab – изменение энтальпии адсорбата.

Совершив преобразования над уравнениями (13) и (14), определим недостающий источник энергии SH в энергетическом балансе расчетной ячейки ANSYS Fluent:

SH=ΔHab. (15)

Определение стоков массы SM и изменения энергии SH через уравнения (10) и (15) осуществлялось при помощи встраиваемых в функционал ANSYS Fluent пользовательских функций UDF (User Defined Functions), написанных на языке программирования C.

Основные допущения модели:

  • в качестве исходных данных по равновесной адсорбции принимаются экспериментальные данные адсорбции метана на активном угле АУ–1 [16–18], а также результаты их обработки в форме энтальпии адсорбата;
  • адсорбтив – метан (100٪), который считается «реальным газом», теплофизические свойства определяются по базе данных REFPROP v9.1, встроенной в ANSYS Fluent;
  • слой адсорбента однородный и изотропный во всем занимаемом им пространстве;
  • тепловая и адсорбционно-стимулированная деформация адсорбента считается пренебрежимо малой;
  • кинетика адсорбции задается по модели (11) с учетом температуры;
  • равновесная модель теплообмена между адсорбентом и адсорбтивом: мгновенный теплообмен исходя из предположения о высокоразвитой поверхности адсорбента;
  • начальные условия системы однородны во всем объеме рассчитываемой области;
  • изменение давления с начального до рабочего считается мгновенным (начальное значение адсорбции принимается равновесным при 101 325 Па и 293,15 К);
  • течение внутри пористой среды принимается ламинарным;
  • в газовой области вне адсорбента турбулентность моделируются при помощи k–ω SST модели;
  • для повышения сходимости расчета используются гладкие аппроксимационные функции адсорбции  ap,T и удельной энтальпии адсорбата haba,T.

АНАЛИЗ РЕЗУЛЬТАТОВ МАТЕМАТИЧЕСКОГО МОДЕЛИРОВАНИЯ

Расчет проводился при различных режимах по температуре и давлению подаваемого газа для циркуляционной заправки ячейки в форме призмы с сечением в виде правильного шестиугольника с вписанным диаметром окружности 20 мм и с центральным отверстием с переменным диаметром d (таблица).



Таблица 1. Параметры расчетов / Table 1. Calculation parameters

Обозначение геометрии, d, мм

Температурный режим Tinlet, К, при давлении p

15 бар

25 бар

35 бар

45 бар

55 бар

A (2 мм)

212,0

231,4

246,9

260,4

272,6

Б (4 мм)

208,2

227,5

243,2

256,8

269,1

В (6 мм)

201,4

220,8

236,7

250,6

263,3



При расчёте выполнялось условие постоянного предельного количества аккумулируемого газа mlim=7,6 г на элементарную ячейку или емкости на единицу объема clim=110 кг/м3 для всех режимов и постоянного массового расхода газа через систему Ginlet=4 кг/ч.

В результате математического моделирования получены зависимости продолжительности заправки от температурных режимов работы системы при 95% наполнении от предельного количества аккумулируемого метана, см. рис. 3 (пояснения к рисунку – в тексте ниже).

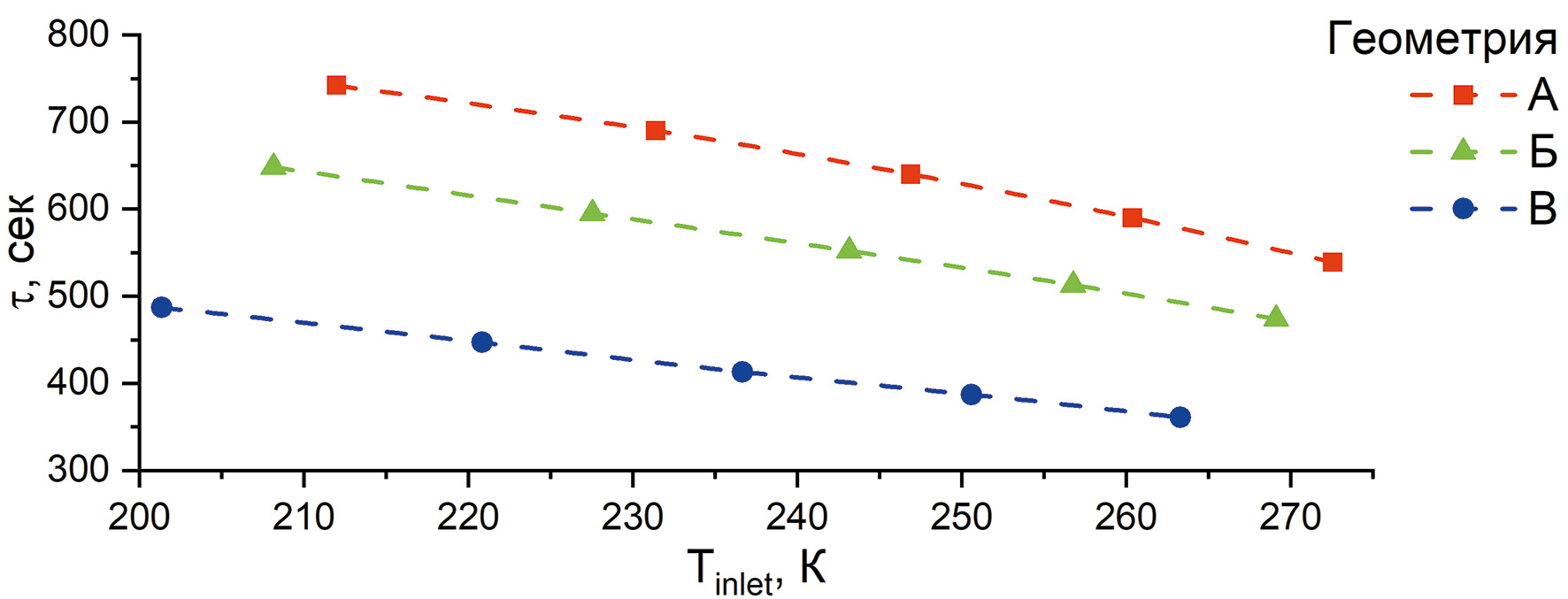

Рис. 3. Зависимость продолжительности заправки до 95% от предельного количества аккумулируемого метана при различных типах геометрии каналов от температурных режимов. / Fig. 3. Dependence of the duration of charging to ~95% of the limiting amount of accumulated methane for various channel geometries under different temperature conditions.



Полученные зависимости имеют преимущественно монотонно–убывающий характер с ростом температуры и свидетельствуют о сокращении продолжительности заправки при сочетании высоких температур и давлений. В случае геометрии А увеличение температуры на 1 градус в среднем позволило сократить продолжительность заправки на 3,2 с, а в случае геометрий Б и В – на 2,7 и 2 с соответственно. С увеличением диаметра и соответственно площади поверхности центрального отверстия также происходит сокращение продолжительности заправки. Причем с увеличением диаметра с 2 до 4 мм продолжительность заправки сократилась в среднем на 84 с, или на 13%, а с увеличением диаметра с 4 до 6 мм − на 138 с, или на 25%, т. е. эффект почти в 2 раза больше, что может обусловливаться существенным повышением гидравлического сопротивления адсорбционного блока геометрии А. В случае уменьшения диаметра канала с 6 до 4 мм (в 1,5 раза) и роста потери давления по его длине с 50 до 260 Па (в 5,2 раза) доля потока через слой адсорбента увеличилась с 2 · 10-3 до 3 · 10-3 кг/ч (в 1,5 раза), а в случае уменьшения диаметра канала с 4 до 2 мм (в 2 раза) и роста потери давления с 260 до 4260 Па (в 16,4 раза) доля потока через слой адсорбента увеличилась с 3 · 10-3 до 0,224 кг/ч (в 74,7 раза). Полученные результаты свидетельствует о существенном повышении интенсивности охлаждения с торцевой поверхности со стороны входящего потока в случае геометрии А по сравнению с геометриями Б и В.

Для сравнения температурных профилей при разной геометрии в силу различных температурных режимов введём безразмерную температуру θ, определяемую по формуле (16) и характеризующую степень охлаждения (при θ=0 полное охлаждение, при θ=1 – отсутствие охлаждения):

θ=TTinletTmaxTinlet, (16)

где Tinlet – температура подаваемого в систему потока газа; Tmax – максимальная температура адсорбционной системы.

Температурные поля в безразмерном виде θ, отражающие увеличение интенсивности охлаждения адсорбента с торцевой поверхности адсорбента геометрии А по сравнению с геометрией Б и В для плоскости симметрии расчетной области (рис. 1), представлены на рис. 4.

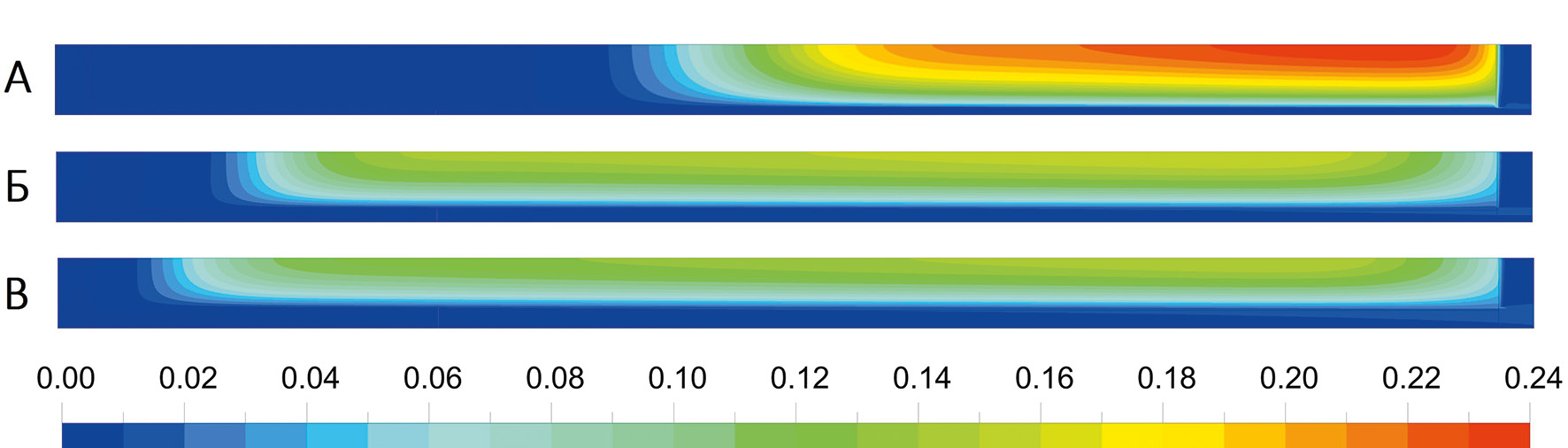

Рис. 4. Температурные поля в безразмерном виде θ для геометрий А, Б и В при давлении 35 бар в момент заполнения адсорбента на 95 % от предельного значения. / Fig. 4. Temperature fields in the dimensionless form θ for geometries A, B, and C at 35-bar pressure at the adsorbent filling of 95% of the limit value.



ВЫВОДЫ

Повышение давления в циркуляционной системе совместно с повышением температуры подаваемого потока позволяет сократить время циркуляционной заправки для случаев с одинаковой емкостью аккумулирования. Установлено, что продолжительность циркуляционной заправки системы АПГ уменьшается с увеличением температуры подаваемого газа на 1 градус в диапазоне от 2 до 3,2 с при уменьшении диаметра канала с 6 до 2 мм соответственно. Более значительно на продолжительность заправки влияет геометрия адсорбционного слоя: увеличение диаметра отверстия с 4 до 6 мм уменьшает продолжительность заправки на 138 с или 25%. Вдвое меньший эффект, около 13%, обеспечивает увеличение диаметра с 2 до 4 мм, что обусловлено изменением характера охлаждения.
