Development of the technology for creating air conditioning systems in an arid climate (Eritrea)

Cover Page


Cite item

Abstract

This study aimed to determine the initial data and develop a technology for creating air conditioning systems under the complicated climatic conditions of East Africa. A technique for processing the observational materials is proposed and the corresponding results are stated, which are subsequently used to determine the temperature and humidity of the outdoor and indoor air on the premises of the College of Marine Science and Technology located in the most complicated climatic region of Eritrea. The choice was substantiated, and the calculation and selection of equipment for a special combined environmentally-friendly air conditioning system were performed.

Full Text

В условиях ускоренного развития цивилизации и роста жизненного уровня населения в развивающихся странах всё более острой становится проблема комфортного кондиционирования воздуха, в первую очередь это касается жарких стран Африканского региона. При этом важнейшим требованием к техническим системам является их энергоэффективность. Эритрея одна из развивающихся стран восточноафриканских стран со сложными климатическими условиями. Территория страны имеет жаркий и влажный климат на севере и юге региона вдоль Красного моря; жаркий и сухой климат в западной и восточной низменностях; с осадками и относительно умеренный климат в центральном нагорье. По классификации такой климат называется аридным [1]. На рис. 1 приведена климатическая карта с выделением районов аридного климата.

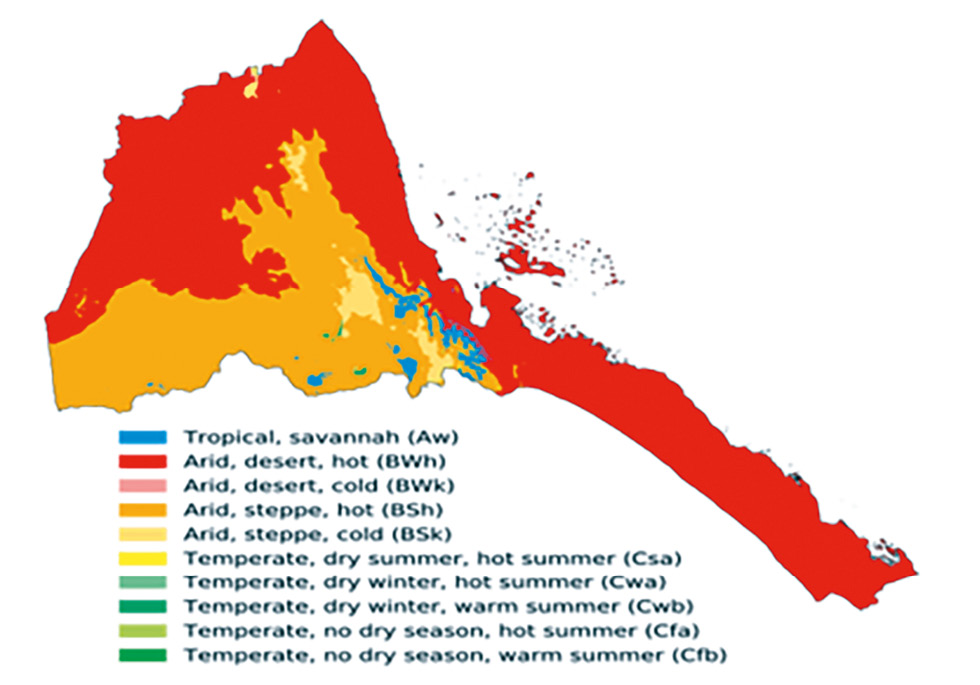

Рис. 1. Климатическая карта страны Эритрея. / Fig. 1. The climate map of Eritrea.



На территории Эритреи выбраны шесть районов с различными климатическими условиями с учётом их географического расположения, представленные на рис. 2 [2].

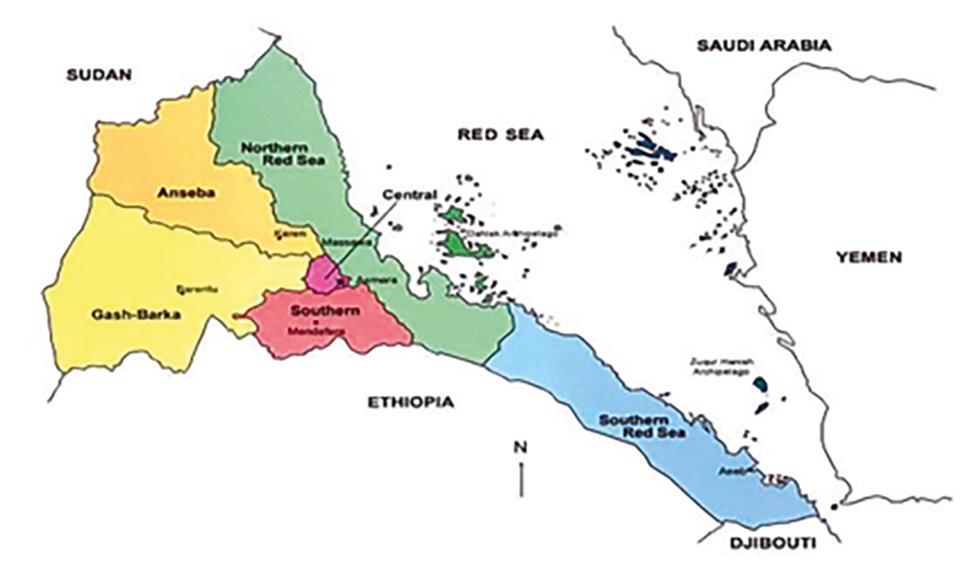

Рис. 2. Административная карта Эритреи. / Fig. 2. The administrative map of Eritrea.



Ранее из-за недостаточного количества метеорологических наблюдений для жарких развивающихся стран, расчетные данные по состоянию наружного воздуха не формулировались. Вместо этого в качестве исходных данных для проектирования систем кондиционирования воздуха и холодильных систем принимались данные из соседних стран с аналогичными климатическими характеристиками или выбиралась абсолютная максимальная температура наружного воздуха.

В настоящее время почти каждая страна имеет подготовленный открытый набор данных дизайн-параметров для летних и зимних погодных условий. Эритрея не имеет этих данных, что не позволяет проанализировать и сформулировать параметры для каждого города или региона страны, обеспечив исходные данные для создания энергоэффективных климатических систем, что делает актуальным наше исследование.

В качестве объекта исследования выбрана технология создания систем кондиционирования воздуха в сложных условиях аридного климата. Объектом применения технологии выбран город Массава, для которого зафиксированы самые сложные характеристики наружного воздуха, и конкретное здание – Морской колледж, который расположен в городе Массава на побережье Красного моря. На рис. 3 представлен общий вид здания Морского колледжа. На первом этаже расположены аудитории, на втором – лаборатории со специальным оборудованием, третий этаж – административные помещения с актовым залом.

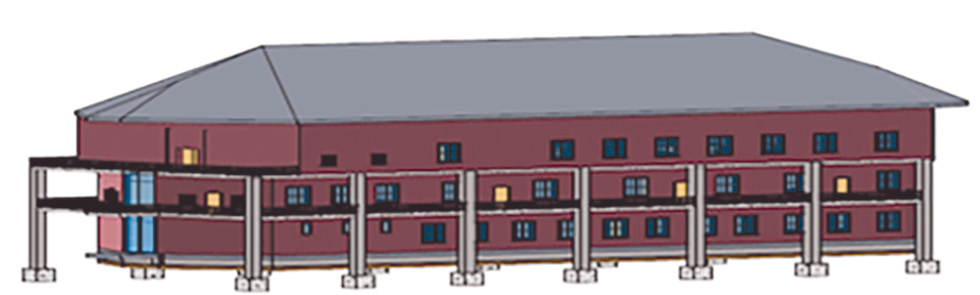

Рис. 3. Общий вид здания Морского колледжа г. Массава. / Fig. 3. A general view of the College of Marine Science and Technology building in Massawa.



Основная трудность для создания систем кондиционирования воздуха (СКВ) в сложных условиях аридного климата – определение расчётных данных наружного воздуха. Климатические данные, необходимые для определения температуры и относительной влажности наружного воздуха, извлекались путем фильтрации из общего объема метеоданных за 10 мес предполагаемой работы СКВ: ежедневно в течение 12 ч с 8:00 до 20:00 каждые 30 мин за 2020 год. Анализ климатических параметров проводился в соответствии с методикой [3]. Учебный год в колледже состоит из 12 рабочих месяцев, из которых январь и февраль обладают относительно умеренными климатическими условиями, когда не требуется кондиционирование воздуха. Климатические данные, полученные с метеостанции, обрабатывались в виде графиков по дням и месяцам года. Как показали результаты обработки, температура и относительная влажность наружного воздуха зависят не только от времени суток, но и от направления ветра, дующего с жаркой пустыни или с прохладного моря, что также в соответствии с методикой учитывалось при анализе частотного распределения.

Статистическая обработка климатических данных (табл. 1–3; пояснения см. в тексте далее) показала, что самая высокая частота наружной температуры находится в диапазоне 32,6–33,6 °С (11,32%), тогда как самая высокая частота относительной влажности – в диапазоне 69–71% (11,57%).



Таблица 1. Расчетные параметры наружного воздуха для городов Эритреи / Table 1. Calculated outdoor air parameters for cities in Eritrea

Город

Обеспеченность, %

99,6%

99%

97,5%

95%

92,7%

90%

t

сстмт

t

сстмт

t

сстмт

t

сстмт

t

сстмт

t

сстмт

Массава

41,8

27,3

40,9

27,9

40,1

26,8

39

26,9

38,3

27,1

37,6

26,6

Асмара

31

14,2

30,2

13,2

28,9

13

27,7

13,3

26,9

12,8

26,1

12,7

Ассаб

39

29,6

38,3

28,2

37,3

27,8

36,4

27,8

35,8

27,6

35,1

26,9

Керен

34,6

17,3

35,6

18

34,7

18,3

33,6

17,4

32,7

17,4

31,9

17,2

Акордат

41,2

21,2

40,4

21,7

39,3

22,1

38,1

21,5

37,3

21,2

36,6

21,7

Мендефера

30,8

14,9

30,1

14,6

29,1

14,4

28

13,8

27,2

13,5

26,5

14,5



Таблица 2. Расчетные значения энтальпии, температуры и относительной влажности / Table 2. Calculated values of enthalpy, temperature and relative humidity

Город

Обеспеченность, %

99,6%

99%

97,5%

95%

92,7%

90%

энт

сст

ссвл

энт

сст

ссвл

энт

сст

ссвл

энт

сст

ссвл

энт

сст

ссвл

энт

сст

ссвл

Массава

102,5

42,8

42,0

98,7

36,5

66,6

94,7

36,7

59,4

91,6

34,9

63,9

90,0

36,3

55,9

88,5

35,6

56,9

Асмара

59,7

25,8

48,7

58,3

23,6

34,2

56,2

21,7

64,5

50,5

21,8

56,2

47,7

24,2

40,0

45,9

23,8

38,8

Ассаб

102,8

36,5

66,0

100,1

35,9

71,2

96,0

34,1

70,0

92,2

33,1

72,5

90,0

32,8

71,3

88,2

34,6

60,1

Керен

81,6

28,0

74,0

77,6

30,9

38,4

73,2

27,6

66,0

65,4

27,7

55,3

62,0

28,7

50,2

59,8

30,9

35,4

Акордат

96,9

31,7

78,7

88,6

33,9

44,6

83,6

33,0

59,4

77,8

34,2

48,6

75,6

34,4

45,8

73,6

35,5

39,0

Мендефера

63,0

26,3

53,5

61,0

23,3

36,2

57,9

22,5

65,5

51,7

24,0

48,8

48,9

23,4

47,0

47,1

23,5

44,4



Таблица 3. Абсолютные максимальные параметры наружного воздуха / Table 3. Absolute maximum outdoor air parameters

Город

Высота, м

Давление, гПа

Максимальная температура, °С

Максимальная энтальпия, кДж/кг

1

Массава

10

1011

43.1

118.8

2

Асмара

2325

777

32.3

62.2

3

Ассаб

14

1012

40.7

111.7

4

Керен

1389

868

38.1

87.8

5

Акордат

615

948

43.7

103.3

6

Мендефера

1975

810

32.4

66.8



На основе проведённого анализа частотного распределения климатических параметров, изучения частоты встречаемости каждого конкретного климатического параметра определены минимальные, средние, максимальные и расчётные значения, необходимые для проектирования системы кондиционирования воздуха с учётом необходимости снижения энергетических затрат. При проведении исследования принимался во внимание оптимальный период записи с целью учёта изменения климатических параметров. Установлено, что минимальный (рекордный) период постоянства температуры летом меньше, чем зимой. Кроме того, минимальный рекордный период проектной температуры в северных городах больше по сравнению с южными городами [4, 5].

По результатам анализа получено, что средняя температура наружного воздуха за весь период составляет 34,24 °C, а средняя относительная влажность – 79,14%. Для выбора расчётных температуры и относительной влажности при проектировании системы кондиционирования воздуха в г. Массава использован частотный анализ. Принято, что более высокие значения температуры по сравнению с расчётной должны наблюдаться в среднем не более 220 часов в год. После сортировки и группировки климатических данных, с помощью программы Microsoft Еxcel были получены усреднённые расчётные значения минимальной и максимальной температур и относительной влажности для каждого месяца (см. табл. 3).

В результате принята расчётная температура воздуха 36,6 °С и относительная влажность воздуха 80%.

В Эритрее нет метеорологических станций, а для проектирования систем кондиционирования воздуха нужны климатические данные за последние 5–10 лет, поэтому в качестве источника информации использованы справочные данные, которые предоставляет американское общество кондиционирования воздуха ASHRAE [6]. Meteonorm 7 – инновационная программа по генерированию и анализу климатических данных – обеспечивает доступ к базе климатических данных для проектов, связанных с использованием возобновляемых источников энергии и проектированием систем жизнеобеспечения зданий в любой точке мира. При разработке программы был использован более чем 25-летний опыт работы в области развития климатических данных для экологического строительства.

Meteonorm предназначен для инженеров, интересующихся потенциалом использования возобновляемых источников энергии и проектами, связанными с анализом климатических данных.

База данных: климатические данные от 8 300 метеорологических станций.

Используемые параметры: солнечное излучение, температура, влажность, количество осадков, направление и скорость ветра, количество солнечных дней и часов в году и другие.

Возможность выбора периодов 1961–1990 и 2000–2009 для температуры, влажности, осадков и скорости ветра.

Интерполирование результатов с высокой точностью для любой точки мира.

Генерирование данных по температуре, влажности и скорости ветра для проведения расчетов по энергомоделированию, анализу термического комфорта и дневного освещения.

Программа:

Полностью обновленная версия с применением интуитивного алгоритма.

Применение инновационного модуля Horicatcher, позволяющего воспроизводить панорамные виды внутри самой программы.

Обновленный инструмент по поиску местоположения на карте.

Обновленный интерфейс для использования пользовательских данных (включая данные из интернета).

Обычно полученные метеорологической станцией данные без дополнительного исследования могут быть использованы для близко расположенных от станции объектов.

С использованием ежемесячных данных Meteonorm производит вычисления почасовых данных относительно всех используемых параметров. Полученная результирующая составляющая в дальнейшем используется для создания так называемого типичного года, который может быть использован для проектирования систем жизнеобеспечения зданий. Необходимые для проведения расчётов данные для страны Эритрея получены на основе стандартов для ближайших к ней стран – Йемен и Саудовская Аравия.

Учитывая разницу в теплоемкости зданий, ASHRAE дает климатические условия проектирования с кумулятивной частотой 99 и 97,5% на зиму и 0,4, 1 и 2% на лето. Чтобы полностью отразить внутреннюю и наружную корреляцию, значения 99.4; 99; 97.5, 95, 92.5 и 90% кумулятивной частоты встречаемости были выбраны для генерации расчётной температуры внутреннего и наружного воздуха, температуры мокрого термометра, влажности и энтальпии по [7] и американской норме (ASHRAE) [6].

С целью развития рассмотренной методики использована программа, которая позволяет получить расчётные значения параметров путём группирования часовых данных и выявления из них расчётных условий, учитывающих соблюдение необходимой обеспеченности, связанной с учётом их энергоэффективности.

Результаты обработки исходных метеорологических данных представлены в таблицах 1–3. Обозначения в таблицах даны в соответствии с Meteonorm 7: t – температура наружного воздуха,°С; сстмт – средняя совпадающая температура мокрого термометра,°С; энт – энтальпия, кДж/кг; сст – средняя совпадающая температура наружного воздуха,°С; ссвл – средняя совпадающая относительная влажность, %.

В процессе расчёта проведено сравнение значений температуры и влажности воздуха для г. Массава, полученных в результате наблюдений и в результате расчётов по данным ASHRAE для условия 95% обеспеченности. Относительная разность в значениях температур составляет 6,2%, относительная влажность отличается на 20%. Причиной является большая разбросанность значений, связанная с особенностью расположения города на берегу моря.

Характер изменения параметров в течение календарного года иллюстрируют рис. 4, 5.

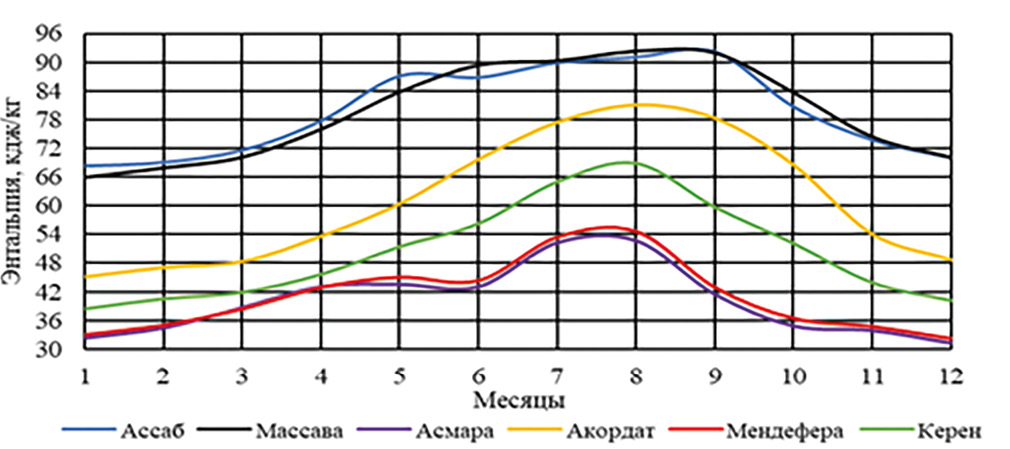

Рис. 4. Средние максимальные значения энтальпии наружного воздуха по месяцам 2020 года. / Fig. 4. Average maximum values of outdoors enthalpy by months of 2020.

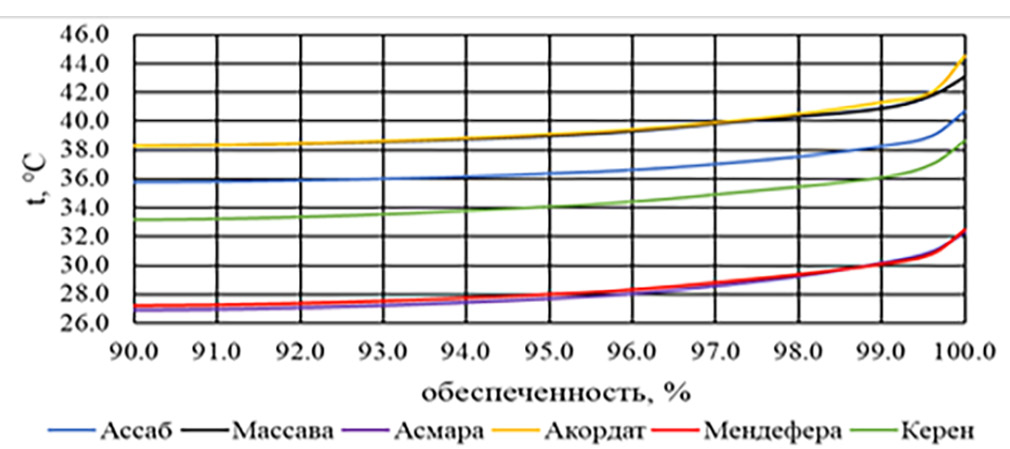

Рис. 5. Средние максимальные значения температуры наружного воздуха. / Fig. 5. Average maximum values of outdoor air temperature.



Представленные графики указывают на то, что города Массава и Ассаб имеют наиболее сложные климатические условия. Параметры воздуха г. Массава с учётом необходимой энергоэффективности системы приняты при значении величины обеспеченности 95–97%.

Определение исходных данных для разработки системы кондиционирования воздуха было выполнено в порядке проведения натурно-производственного эксперимента, результатами которого были: расчёт площадей всех видов наружных ограждений, объёмов внутренних помещений по назначению и этажам, температуры и влажности воздуха помещений.

Сложные климатические условия Эритреи определили выбор специальной комбинированной экологически чистой системы кондиционирования воздуха [8, 9].

С целью поддержания необходимой температуры внутреннего воздуха аудиторий с большим количеством учащихся для каждого этажа принята VRF-система с одним внешним блоком и количеством внутренних блоков по числу помещений. Наружный воздух обрабатывается в приточной системе вентиляции с охлаждением воздухоохладителя холодильным агентом системы VRF. Подача в помещения обработанного свежего воздуха производится с помощью приточно-вытяжной вентиляции, рассчитанной и подобранной в зависимости от количества людей в поме- щениях [8, 9].

Параметры внутреннего воздуха в помещениях колледжа поддерживаются с учётом их назначения [9] путём изменения потоков поступающего и удаляемого воздуха.

Исходные данные для теплового расчёта и подбора оборудования для условий обеспеченности 95%: температура наружного воздуха 39 °С; относительная влажность наружного воздуха 63,9% ; расход наружного воздуха 20 м3/ч на чел.; размер площади на человека 2 м2; температура в помещении 25 °С; относительная влажность – 50%.

В табл. 4 приведены результаты расчёта теплопритоков и влагопритоков, отводимых из помещения обработанным наружным воздухом и внутренними блоками. Видно, что при большом количестве людей нагрузка на приточно-вытяжную вентиляцию значительно больше, чем на внутренние блоки.



Таблица 4. Теплоприток и влагоприток по этажам / Table 4. Heat inflow and moisture inflow by floor

Этаж

Nлюд

Wпом, кг/ч

Qн, кВт

Qвнб, кВт

1

1 этаж

200

5,63

71,0

36,3

2

3 этаж

195

7,04

69,0

50,64

3

3 этаж

300

6,62

109,5

24

Итого

695

19,3

249,5

111,14

Примечание: Nлюд – количество людей в помещениях; Wпом, кг/ч – расход удаляемой влаги из помещений;

Qн, кВт – количество теплопритоков, отводимых из помещений обработанным наружным воздухом; Qвнб - количество теплопритоков, отводимых из помещений внутренними блоками системы VRV.



Для решения о выборе систем кондиционирования воздуха и холодильных систем проведён анализ различных систем кондиционирования воздуха, результаты которого показывают значительную экономию энергии при использовании эффективных систем рециркуляции и утилизации теплоты удаляемого воздуха. Следует учитывать, что при рециркуляции воздуха значительно возрастают капитальные затраты на увеличение расхода воздуха и значительно увеличивается объём воздуховодов приточной вентиляции [10, 11]. Поэтому выбрана система с VRF и приточно-вытяжной системой с воздухоохладителями, охлаждаемыми холодильным агентом. На основании проведённых расчётов и анализа их результатов произведён подбор оборудования. В помещениях колледжа установлены внешние и внутренние блоки VRF IV:

RXQ10TANYM(E) – внешний блок 1 этаж (1 шт);

FXCQ20AVM – внутренний блок 1 этаж (14 шт);

RXQ14TAYM(E) – внешний блок 2 этаж (2 шт);

FXCQ20AVM – внутренний блок 2 этаж (18 шт);

RXQ8TAYM(E) – внешний блок 3 этаж (1 шт);

FXCQ20AVM – внутренний блок 3 этаж (8 шт).

Для приточной вентиляции принята система охлаждения воздухоохладителей центральных кондиционеров наружными блоками VRF:

1 этаж RXQ26TANYM(E) (1 шт) Q = 73,5 кВт;

2 этаж RXQ26TANYM(E) (1 шт) Q = 73,5 кВт;

3 этаж RXQ20TANYM(E) (2 шт) Q = 118 кВт.

Для 1-го и 2-го этажей установлен приточный кондиционер КЦКП-3,15-У3 производительностью 4000 м3/ч. Для 3-го этажа установлен приточный кондиционер КЦКП-16-У3 производительностью 6000 м3/ч.

При проектировании, расчёте и подборе оборудования использованы программы Revit, Сoolpack, Excel, Veza KCKPl, VRV Xpress.

Вопрос о размещении оборудования СКВ предлагается решить с использованием свободных площадей коридоров на основании планировки каждого этажа.

ВЫВОДЫ

  1. Применение специальной технологии обработки результатов метеорологических наблюдений позволяет решить основную задачу – обоснование расчётных значений температуры и влажности наружного воздуха.
  2. Обеспечение температуры внутреннего воздуха проводится в соответствии с назначением поме- щения.
  3. С учётом сложных климатических условий выбрана специальная комбинированная экологически чистая система кондиционирования воздуха.
  4. При проведении расчёта и подбора оборудования СКВ использовано современное программное обеспечение.
  5. Применение инновационной программы Meteonorm 7 позволяет определять необходимые климатические данные для расчёта системы кондиционирования воздуха на всей территории Эритреи.
  6. Приведён пример результатов проектирования системы VRV и приточно-вытяжной системы для Морского колледжа города Массавы, которая позволяет обеспечить необходимые климатические параметры в условиях сложного климата.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Финансирование. Исследование выполнено без спонсорской поддержки.

Конфликт интересов. Автор заявляет об отсутствии конфликта интересов, связанного с подготовкой и публикацией статьи.

ADDITIONAL INFORMATION

Funding sources. The study compleate with no funding.

Competing interests. Authors declare absence of any competind interests.

×

About the authors

Larisa V. Galimova

Astrakhan State Technical University

Author for correspondence.
Email: galimova_lv@mail.ru
ORCID iD: 0000-0002-7905-6570
SPIN-code: 4573-7810

Dr. Sci. (Eng.), Professor

Russian Federation, Astrakhan

Aleksandr E. Semenov

Astrakhan State Technical University

Email: semenalex48@yandex.ru
SPIN-code: 6482-8182

Cand. Sci. (Tech.)

Russian Federation, Astrakhan

Debas G. Luvam

Astrakhan State Technical University

Email: alref96@gmail.com

аспирант

Russian Federation, Astrakhan
