Products of the Circassian JSC "Holodmash"
- Authors: Alymov V.P.
- Issue: Vol 90, No 2 (2001)
- Pages: 4-5
- Section: Articles
- URL: https://freezetech.ru/0023-124X/article/view/105583
- DOI: https://doi.org/10.17816/RF105583
- ID: 105583
Cite item
Full Text
Abstract
OJSC “Kholodmash” (Cherkessk), the successor of the Cherkessk plant of refrigeration engineering, serially produces on the basis of reciprocating stuffing box and glandless compressors of types P25, P50, P100, PB25, PB50, PB100 unified series of freon (R22) and ammonia single-stage complex compression refrigeration machines, compressor-condensing, compressor units, covering the range of refrigeration capacity of 25 ... 180 kW at nominal modes.
Keywords
Full Text
ОАО “Холодмаш" (г. Черкесск), преемник Черкесского завода холодильного машиностроения, серийно выпускает на базе поршневых сальниковых и бессальниковых компрессоров типов П25, П50, П100, ПБ25, ПБ50, ПБ100унифицированные ряды фреоновых (R22) и аммиачных одноступенчатых комплексных компрессионных холодильных машин, компрессорно-конденсаторных, компрессорных агрегатов, охватывающих диапазон холодопроизводительности 25... 180 кВт при номинальных режимах.
Это оборудование используется в составе холодильных установок и обеспечивает охлаждение хладоносителя (воды, водного раствора хлористого кальция), а при непосредственном охлаждении воздуха в холодильном объекте.
Холодильные машины, агрегаты, рассчитанные на работу в высоко-и среднетемпературных режимах, выполняются в виде моноблока или в виде двух агрегатов: компрессорно-испарительного и конденсаторного.
Они успешно применяются при хранении охлажденных и замороженных скоропортящихся продуктов в стандартных камерах от 125 до 1000 м3 с условной емкостью от 30 до 350 т, а также в технологических процессах холодильной обработки продуктов на молочных заводах, птицефабриках, мясокомбинатах, рыбных предприятиях, в системах кондиционирования воздуха, для получения “ледяной" воды с температурой до 2 °C вместо традиционной до 6 °C и т.д.
Марки и основные технические характеристики выпускаемого холодильного оборудования приведены в табл. 1 и 2.
Таблица 1
Холодильные машины для охлаждения хладоносителя
Марка холодильной машины (комплектация компрессором) | Диапазон температур охлаждаемого хладопосителя tх , °C | Холодопроизводительность (кВг) при tх и tв, °C | Установленная мощность электродвигателя компрессора кВт (частота вращения) | Масса м, кг | Максимальный расход воды или воздуха на конденсатор 6., м/с(м/ч) | Расход хладоносителя в испарителе или воздуха через воздухоохладитель Gt, м7с(м3/ч) | Исполнение машины | Габаритные размеры LxBxH. мм |
Фреоновые холодильные машины | ||||||||
МКТ40-2-0 (ПБ50-2-0) | +12...-10 | 75 (tх= 6, tв= 25) | 22 (25) | 950 | 0,0041 (15) | 0,0041 (15) | Блочная | 2320x765x1410 |
МКТ40-2-0 (ПБ50-2-4) | -10...-25 | 30 tх =15tв=+25) | 15 (25) | 950 | 0.0041 (15) | 0,0041 (15) |
| 2320x765x1410 |
2МКТ80-2-0 (ПБ100-2-0) | +12...-10 | 150 (tх = 6. tв= 25) | 45 (25) | 1450 | 0.0083 (30) | 0,0083 (30) |
| 2780x780x1635 |
2МКТ80-2-0 (ПБ100-2-4) | -10...-25 | 60 (tх = -15. tв = +25) | 30 (25) | 1450 | 0,0083 (30) | 0,0083 (30) |
| 2780x780x1635 |
МКТ25-2-0 (ПБ25-2-0) | +12...-10 | 37.5 (tх = 6, tв = 25) | 11 (25) | 770 | 0,002 (7,5) | 0,0021 (8) |
| 2250x820x1050 |
МКТ 25-2-0 (ПБ25-2-4) | -10...-25 | 15 (tх = -15, tв= +25) | 7.5 (25) | 770 | 0,002 (7,5) | 0,0021 (8) |
| 2250x820x1050 |
МВТ50-2-0 (ПБ5О-2-О) | + 10...-10 | 75 (tх = 6,tв= 20) | 22 (25) | 1635 | 6,67 (24000) | 0,0041 (15) | Конденсаторный агрегат Компрессорноиспарительный агрегат | 2435x1830x1160 2330x830x1035 |
МВТ5О-2-О (ПБ50-2-4) | I0...-25 | 41 (tх = 12, tв= 20) | 15 (25) | 1635 | 6,67 (24000) | 0.0041 (15) | То же | То же |
МВТ80-2-0 (Г1Ы00-2-0) | + 12...-10 | 150 (tх = 6,tв= 20) | 45 (25) | 2255 | 13,33 (48000) | 0.0083 (30) | Конденсаторный агрегат Компрессорно- испарительный агрегат | 2235x12130x1105 2340x900x1105 |
МВТ8О-2-О (ПБ100-2-4) | -10...-25 | 80 (tх = -12, tв= +20) | 30 (25) | 2255 | 13.33 (48000) | 0.0083 (30) | То же | То же |
МВТ25-2-О (ПБ25-2-0) | + 10...-10 | 37,5 (tх = 6,tв = 20) | 11 (25) | 1450 | 2,22 (8000) | 0,0021 (7,5) | Конденсаторный агрегат Компрессорно- испарительный агрегат | 1153x1070x1330 2300x850x1100 1 |
МВТ25-2-0 (ПБ25-2-4) | -I0...-25 | 15 (tх =-15, tв= +20) | 7.5 (25) | 1450 | 2,22 (8000) | 0,0021 (7.5) | То же | То же |
1ХМФ16 (ПБ25-2-0) | +4...-1 | 20,3 (tх = 2, tв= 30) | 19 (25) | 1660 | 2,01 (7200) | 4,45 (16000) | Блочная | 2100x2185x1895 |
ФХ50-2-0 (ПБ50-2-0) | +5...-3 | 47,5 (tх = 2, tв= 30) | 31 (25) | 3275 | 2.01x2 (7200x2) | 4,45x2 (16000x2) | Компрессорноконденсаторный агрегат Воздухоохладитель | 2280x1160x1880 2560x1230x980 (2 шт.) ] |
IMBB4-I-2 (1ПБ7-2-02 | +5...-18 | 3,5 (tх =-15, tв= +25) | 5 | 350 | 0,72 (2600) | 0,84 (3000) | Компрессорно- конденсаторный агрегат Воздухоохладитель | 1150x700x780 1200x760x500 |
Аммиачные холодильные машины |
|
| ||||||
МКТ22-7-2 (АВ22) | 0...-25 | 29.7 (tх = -10, tв= +25) | 15 (25) | 1300 | 0.004 (14) | 0,003 (Ю) | Блочная | 2750x840x1775 |
МКВ40-7-2Б-01 (2П50-7-2) | 0...-20 | 42,5 (tх = -10.tв= +25) | 22 (25) | 1900 | 0,004 (14) | 0.0055 (20) |
| 3200x900x1685 |
МКТ80-7-2 (2П100-7-2) | 0...-20 | 100 (tх = -10, tв= 25) | 45 (25) | 2600 | 0.007 (25) | 0,007 (25) |
| 3150x1130x212 |
МКВ40-7-2-01 (2П50-7-2) | 0...-20 | 52 (tх = 0. tв= 25) | 24,5 (25) | 2450 | 0,004 (14) | 11 (39600) | Компрессорно- конденсаторный агрегат Воздухоохладитель | 3200x1000x1276 2600x1240x10» | |
В зависимости от назначения холодильные машины работают в диапазоне температур хладоносителя на выходе из испарителя от +10 до -25 °C (до 2 °C - вода, ниже -раствор хлористого кальция).
Комплексные холодильные машины состоят из компрессора с внешним или встроенным электроприводом, конденсатора, испарителя, фильтра и оснащены системами автоматического управления, обеспечивающими: пуск-останов, контроль основных параметров и сигнализацию при отклонении от заданных значений. Комплектация компрессорноконденсаторном агрегатов аналогична, за исключением испарителя.
Холодильные машины, работающие на аммиаке, комплектуются кожухотрубными испарителями и конденсаторами со стальными теплообменными трубками, а на R22 - водяными конденсаторами с медными оребренными теплообменными трубками и испарителями с медными внутриоребренными теплообменными трубками.
Таблица 2
Компрессорно-конденсаторные агрегаты
Марка холодильной машины (комплектация компрессором) | Диапазон температур кипения. t0 °с | Холодопроизводительность 0|( (кВт) при t0 и tв , °C | Установленная мощность электродвигателя компрессора, кВт (частота вращения с-1) | Масса М. кг | Максимальный расход воды на конденсатор Gw, м3/с (м’/ч) | Исполнение агрегат | Габаритные размеры LxB*.H, мм |
АК40-2-0 (ПБ5О-2-О) | 4 5... 15 | 90 (t0= 5, tв = 25) | 22 (25) | 740 | 0,0041 (15) | Блочный | 2215x715x1140 |
АК.40-2-0 (ПБ50-2-4) | -15...-35 | 43 (t0=-15,tв = +25) | 15 (25) | 740 | 0,0041 (15) | То же | 2215x715x1140 |
АК80-2-0 (ПБ100-2-0) | +5...-15 | 180 (t0=5, tв = 25) | 45 (25) | 985 | 0,0083 (30) |
| 2640x760x1125 |
АК80-2-0 (ПБ100-2-4) | -15...-35 | 85 (t0=-15. tв = +25) | 30 (25) | 985 | 0,0083 (30) | 0 | 2640x760x1125 |
АК22-7-0 (АВ22) | -5...-30 | 29 (t0=-15, tв = +25) | 15 (25) | 800 | 0,004 (14) |
| 2750x800x1040 |
МКВ40-7-2А-01 (2П50-7-2) | 0...-30 | 43 (t0=-15, tв = 25) | 18,5 (25) | 1100 | 0,004 (14) |
| 3200x900x1015 |
АК100-7-0 (2П100-7-2) | -15...-30 | 100 (t0= -15,tв = +25) | 45 (25) | 1460 | 0,007 (25) |
| 2700x950x1300 |
Примечание: t0 = температура кипения, tB - температура воды или воздуха на входе в конденсатор в зависимости от исполнения.
Возможна поставка с воздухоохладителями по согласованию с заказчиком.
Теплообменная поверхность воздушного конденсатора состоит из медных трубок диаметром 12x1,5 и алюминиевых ребер оригинальной конструкции.
Основные конструктивные особенности холодильных машин:
- резкое сокращение (в 3-5 раз) заправки хладагентом (R22) в результате применения испарителей с внутриоребренными медно-алюминиевыми трубками;
- исключение необходимости установки градирни при использовании воздушного конденсатора, что особенно важно для районов с дефицитом воды;
- повышение надежности вальцовочного соединения “теплообменная трубка-трубная решетка” путем применения специальных герметиков, исключающих утечки дорогостоящего хладагента при эксплуатации;
- упрощение монтажа холодильных систем;
- надежное обеспечение быстроизнашивающимися запасными частями, являющимися элементами унифицированного ряда серийных компрессоров.
В настоящее время, учитывая тенденцию развития в России малых производственных предприятий, фермерских хозяйств Черкесское ОАО “Холодмаш” выпустило первую промышленную партию холодильных машин типов МКТ25, МВТ25 для относительно малых стационарных и сборных камер, для которых, как правило, приобретается холодильное оборудование зарубежного производства.

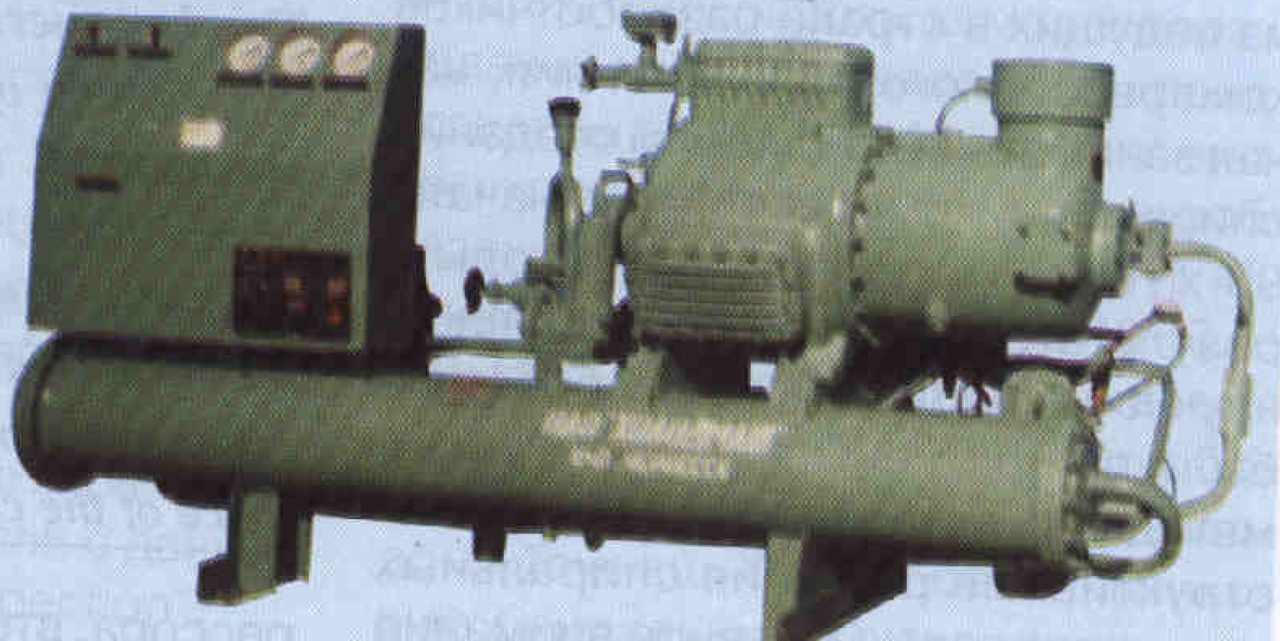

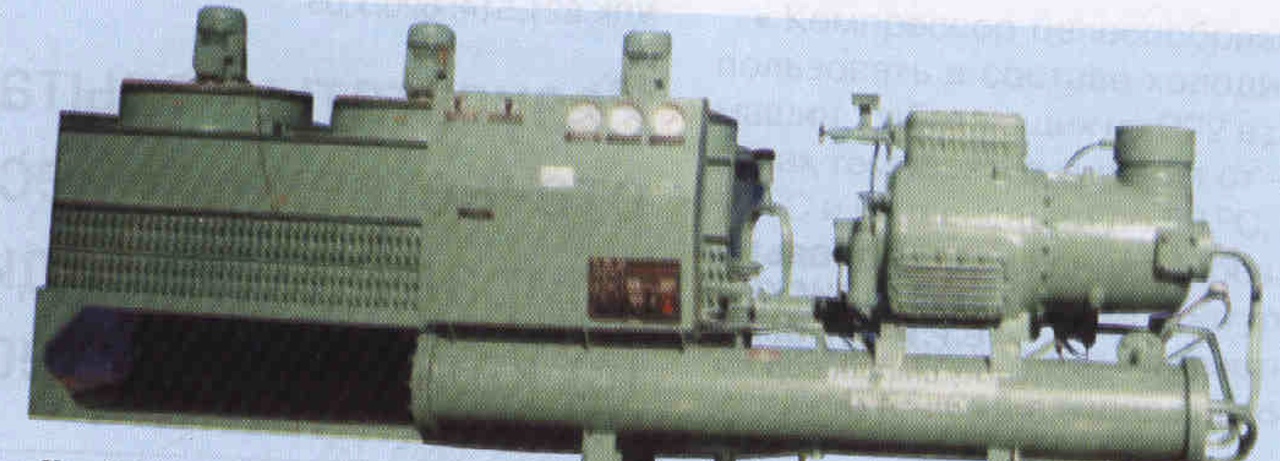

На рис. 1 и 2 показаны фреоновые комплексные холодильные машины МКТ25-2-0, МВТ25-2-0.
Холодильная машина МВТ25-2-0
Холодильная машина МКГ25-2-0
Все элементы оборудования холодильных машин удовлетворяют требованиям нормативно-технической документации и имеют лицензию на право изготовления, выданную Госгортехнадзором РФ.
Основная номенклатура серийно выпускаемого холодильного оборудования сертифицирована в системе ГОСТ Р ВНИИНМАШем (ОС “ПРОММАШ”). Сертификаты соответствия: № РОСС. RU.AR 04. В00524, № РОСС. RU.AR 04 В00525, № РОСС. RU. AR 04. В00526 от 07.06.1999 г.
Для получения информации о технических характеристиках конкретных изделий, ценах, условиях заказа следует обращаться непосредственно в ОАО «Холодмаш».
