Ammonia leak detectors from refrigeration units

Abstract

International agreements to limit emissions of ozone-depleting gases into the atmosphere require the transfer of refrigeration equipment to environmentally friendly refrigerants. Preference is given to natural substances, among which the leading place is occupied by ammonia (R717), which has a number of advantages compared to other refrigerants.

Full Text

Международные соглашения по ограничению выбросов озоноразрушающих газов в атмосферу требуют перевода холодильной техники на экологически безопасные хладагенты. Предпочтение при этом отдается природным веществам, среди которых ведущее место занимает аммиак (R717), имеющий ряд преимуществ по сравнению с другими хладагентами:

• по объемной холодопроизводительности он значительно превышает хладагенты групп ХФУ, ГХФУ и ГФУ;
• растворим в воде;
• имеет хорошие экологические параметры: ODP (потенциал разрушения озона) и GWP (потенциал глобального потепления) равны нулю;
• стоимость аммиака значительно ниже стоимости галоидопроизводных углеводородных хладагентов.

Однако у R717 есть два существенных недостатка:

• он токсичен: предельно допустимая концентрация в воздухе (ПДК) 0,02 мг/дм или 0,0028 % по объему;
• в соединении с воздухом при концентрации 16-26,8 % по объему, а также при наличии открытого пламени аммиак взрывоопасен.

Поэтому аммиачные холодильные установки относятся к объектам повышенной опасности, и для обеспечения их безопасной эксплуатации необходимо своевременное обнаружение утечек аммиака с помощью течеискателей.

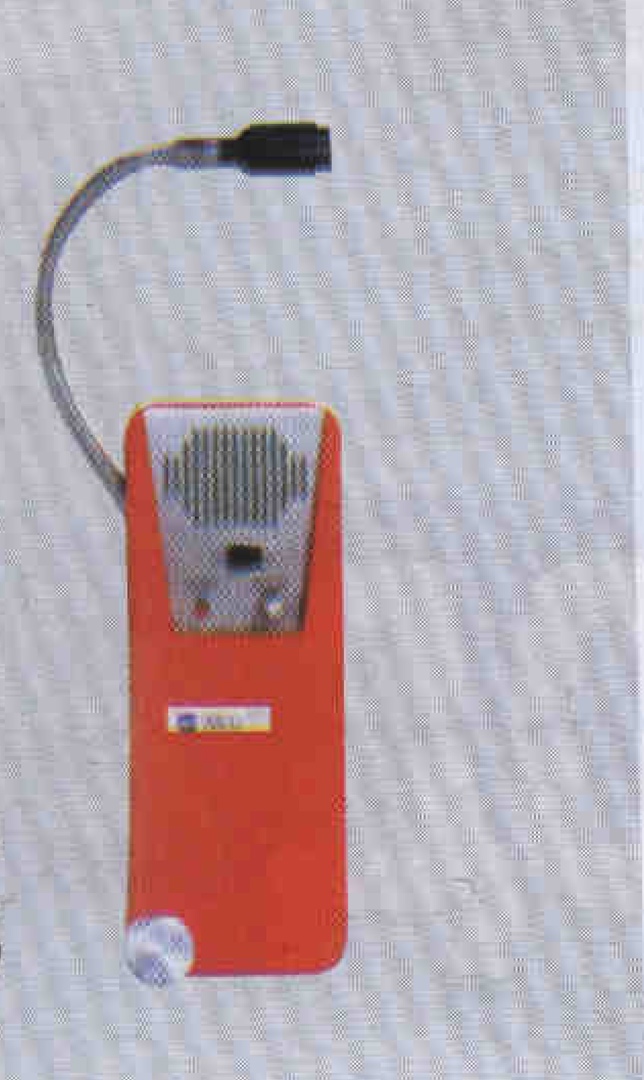

Электронный течеискатель ТП8800

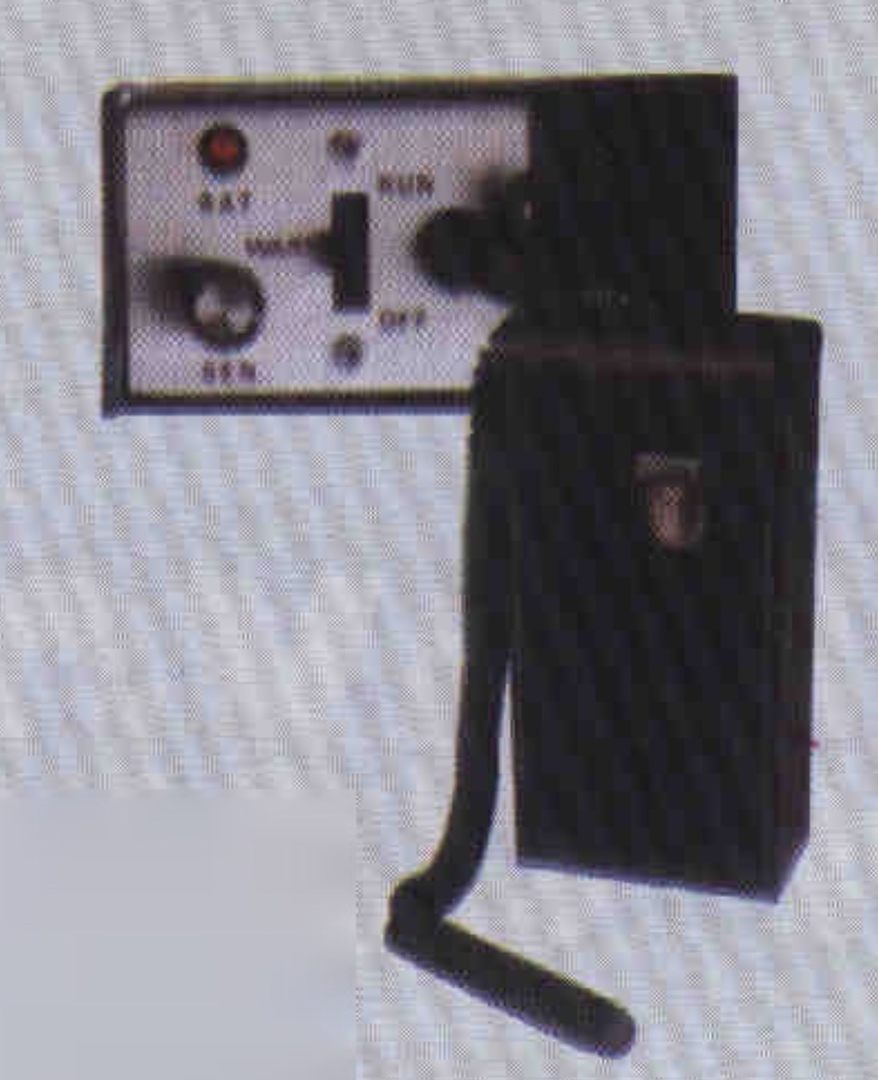

Детектор горючих газов GS-20

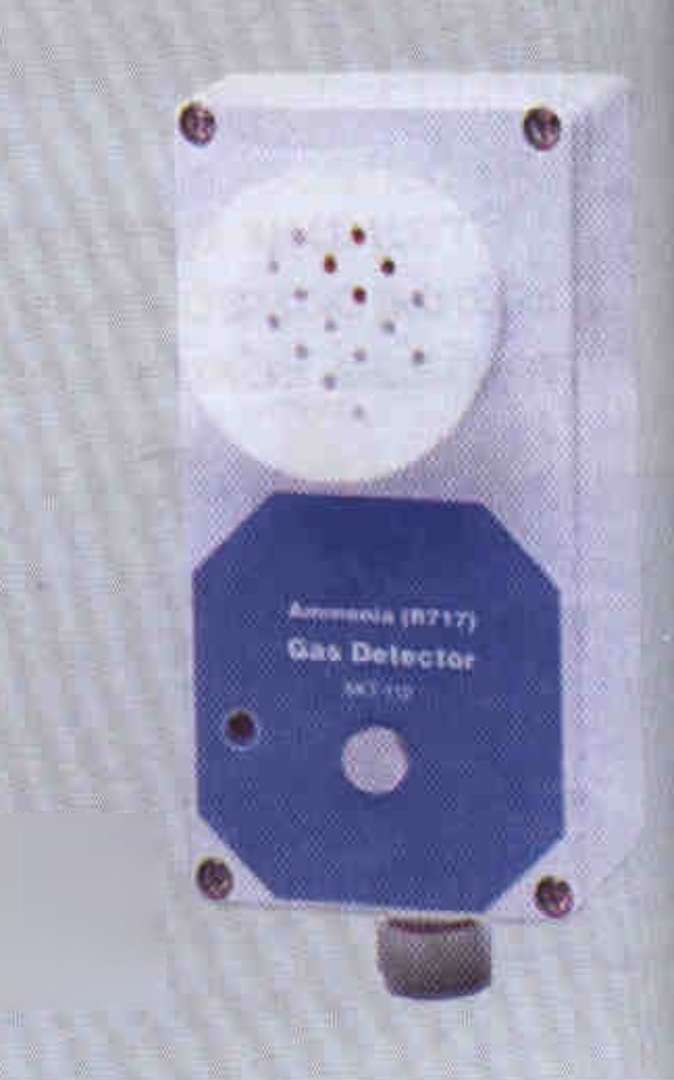

Детектор утечки аммиака SKT -H2

Существуют течеискатели как для определения локальных утечек, так и для непрерывного определения состава атмосферы в помещении.

При выборе течеискателя необходимо учитывать его чувствительность, пределы измерения и селективность (избирательность по отношению к газам).

По селективности течеискатели делятся на три категории: не распознающие, галоген распознающие и течеискатели для определения специальных соединений.

Не распознающие течеискатели реагируют на любой тип выделяющихся веществ или наличие пара независимо от их химического состава. Эти течеискатели, как правило, просты в эксплуатации, долговечны, недороги и почти всегда портативны. Однако отсутствие селективности, невозможность количественной оценки утечек определенного газа, нестабильность показаний не позволяют использовать их в качестве устройств для контроля за составом атмосферы в помещении. Разработанные в последнее время не распознающие течеискатели имеют чувствительность, достаточную для обнаружения утечек альтернативных хладагентов.

Галогенораспознающие течеискатели имеют специальный датчик, который позволяет распознать соединения, содержащие фтор, хлор, бром и йод. Основные преимущества этих течеискателей по сравнению с нераспознаюшими:

2* селективность, обусловливающая уменьшение числа регистрации «ложных» аварийных ситуаций в связи с содержанием в помещении нс только опасных, по и других соединений;

высокая чувствительность: при использовании для контроля за составом воздуха в помещении предел измерения обычно меньше 5 ppm (т.е. 5 частиц на 1 млн)*, при применении для обпаружения утечек аммиака - меньше 1,4 г в год.

Данные течеискатели надежны и легко градуируются.

Течеискатели для определения специальных соединений наиболее сложны и следовательно, значительно дороже. Ha показания этих приборов не влияет присутствие других соединений.

Для поиска мест утечек аммиака (а также R600a и R290) в холодильных установках предназначены электронные» течеискатели TIF8800, TIF8800A и TIF8850 фирмы REFCO, одобренные европейской комиссией MSHA. Эти течеискатели с регулируемым уровнем чувствительности автоматически выходят на рабочий режим, снабжены гибким щупом длиной около 400 мм, звуковым сигналом обнаружения утечки» (кнопка отключения звукового сигнала есть только у течеискателя TIF8850), индикатором питания. Приборы TIF8800A и TIF8850 имеют, кроме того, индикаторы интенсивности утечки. В комплекте каждого прибора входят никель-кадмиевые аккумуляторные батареи, обеспечивающие питание прибора в течение года.

Течеискатели обнаруживают 17 типов взрывоопасных газов при их содержании в воздухе не менее, ppm:

Техническая характеристика электронных течеискателей TIF8800, TIF8800A и T/F8850

Диапазон чувствительности, ppm   1-1200

Параметры воздуха:

температура, °C       0...52

относительная

влажность, %        10...90

Напряжение (две батареи), В 2,4

Габаритные

размеры, мм 200x76x50

Масса, г                     434

Детектор горючих газов GS-20 фирмы CPS предназначен для обнаружения утечек горючих и токсичных газов. Детектор автономный, со звуковым сигналом утечки, причем уровень звука ступенчато возрастает при увеличении концентрации газа. Датчик чувствителен ко многим газам в следующем диапазоне, ppm:

20...5000

500... 10 000

500... 10 000

Пропан        500... 10 000

Оксид углерода 500... 10 000

Водород              500... 10 000

Прибор размещается в портативном и легком переносном футляре. Батарейный источник питания позволяет использовать его непрерывно в течение 25 ч. Необходимость замены батарей определяют по сигналу светодиода на передней панели. Эта операция производится с помощью легко выдвигающегося из футляра металлического шасси.

Датчик прибора со сменным чувствительным элементом S-I20 расположен на конце щупа с витым шнуром длиной 1,83 м, который легко помещается внутри переносного футляра.

Полупроводниковые детекторы утечки аммиака SKT-112 фирмы YORK обеспечивают моментальное определение утечек и помогают предотвратить их негативные последствия. Основными преимуществами этих детекторов являются экономичность, простота калибровки в рабочих условиях, легкость установки и обслуживания. Контроль за составом воздуха в производственном помещении осуществляется с помощью микропроцессора, который автоматически производит компенсацию температуры и относительной влажности.

В конструкции детектора предусмотрена возможность подсоединения его к контрольной аппаратуре. Калибровка и проверка прибора осуществляются один раз в год. После надевания калибровочной манжеты детектор осуществляет автоматическую калибровку в течение 3...5 мин.

При работе детектора в химически активной среде (пары краски, очистителей и т.д.) необходимо закрыть чувствительный элемент пленкой, чтобы защитить его от негативного воздействия химикатов.

Техническая характеристика полупроводниковых определителей утечки аммиака SKT-112 Диапазон чувствительности, ppm        15...1200

Диапазон рабочих температур, °C: для прибора -35...+50

для сенсора             -60...+50

Допустимая относительная влажность для работы сенсора, %      10...90

Потребляемое напряжение постоянного тока, В         9...30

Сила тока, мА          4...20

Габаритные размеры, мм 160x80x55

Масса, г                       410
