Grasso ammonia refrigerating machines for food, chemical industry and industrial air conditioning systems
- Issue: Vol 91, No 10 (2002)
- Pages: 17-17
- Section: Articles
- URL: https://freezetech.ru/0023-124X/article/view/105840
- DOI: https://doi.org/10.17816/RF105840
- ID: 105840
Cite item
Full Text
Abstract
The FX P series of liquid chillers includes 18 types. Each machine includes the world-proven Grasso screw compressor. The range of cooling capacity of chillers FX P - from 200 to 5800 kW at a temperature of the cooled fluid output 6 ° C. Ammonia is used as a refrigerant because it is ozone-safe and meets all the requirements for refrigerants today in terms of the impact on the environment.
Full Text
Серия холодильных машин для охлаждения жидкости (чиллеры) FX Р включают 18 типов. В состав каждой машины входит прекрасно зарекомендовавший себя во всем мире винтовой компрессор фирмы «Грассо». Диапазон холодопроизводительности чиллеров FX Р - от 200 до 5800 кВт при температуре охлаждаемой жидкости на выходе 6°С. В качестве хладагента используется аммиак, поскольку он озонобезопасен и удовлетворяет всем требованиям, предъявляемым сегодня к хладагентам с точки зрения воздействия на окружающую среду. Чиллеры затопленного типа оснащены пластинчатыми теплообменниками - испарителем и конденсатором (вариант PP, смонтированными на общей раме, благодаря специально разработанной инструкции компактного отделителя жидкости количество заправляемого хладагента очень мало. Чиллеры серии характеризуются необычайно высоки значениями КПД и, как следствие этого, прекрасно подходят для случаев, когда необходимо использовать холодильное оборудование в течение максимально возможного количества часов в году. По этой причине холодильные машины серии FX Р идеально подходят как для получения промышленного холода, так и для систем кондиционирования воздуха.

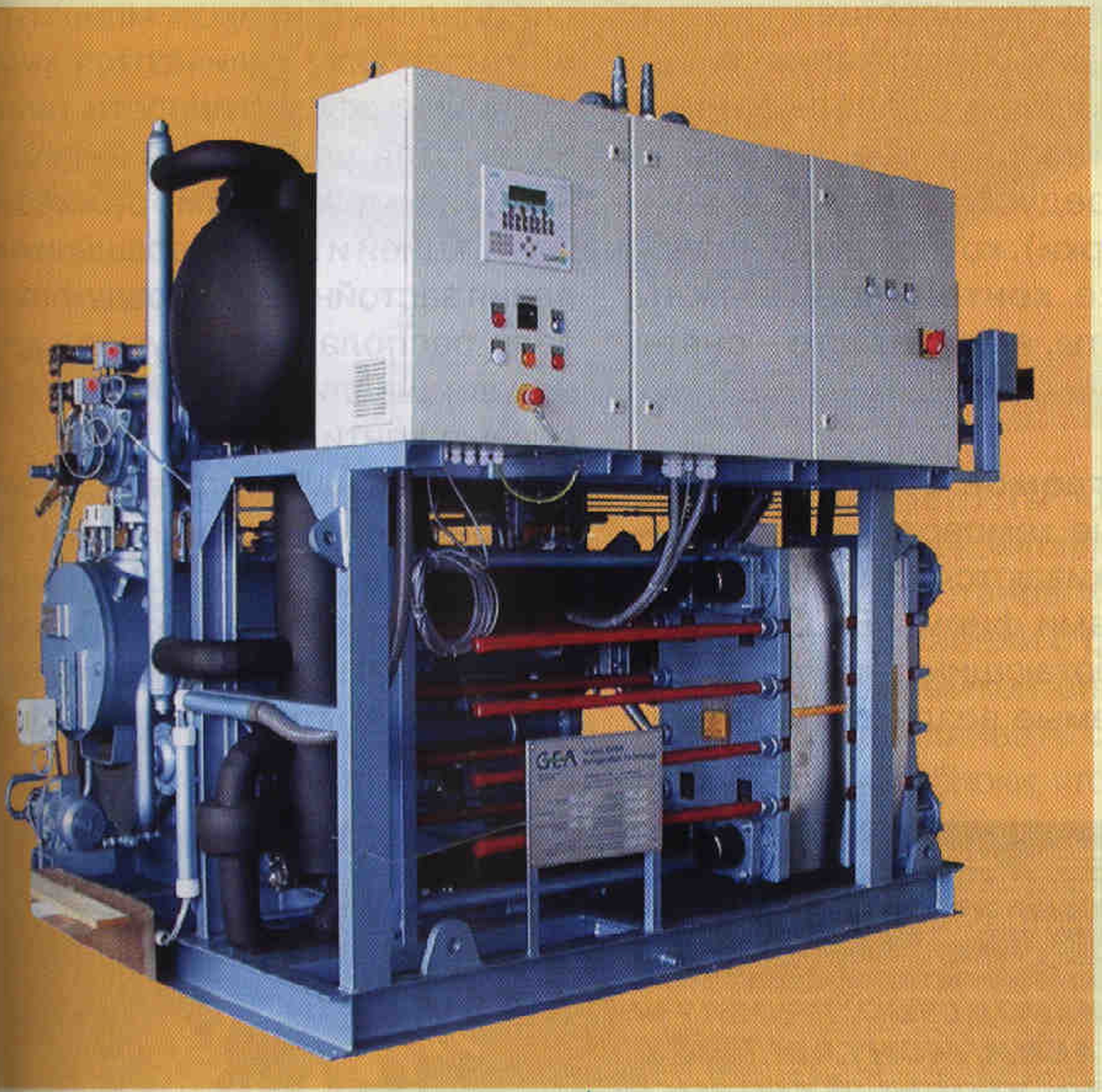

Фото
Таблица
Тип холодильной машины | Тип компрессора | Холодопроизводительность, кВт, при температуре охлажденной воды 6°С | Холодопроизводительность, кВт, при температуре охлажденной воды 2°С | Холодопроизводительность, кВт, при температуре хладоносителя -6°С | Холодопроизводительность, кВт, при температуре хладоносителя -16°С | Габаритные размеры ДхШхВ, мм |
FX Р 200 | С | 209 | 184 | 133 | 86 | 2100x1700x2200 |
FX Р 250 | D | 245 | 218 | 158 | 102 | 2100x1700x2200 |
FX Р 300 | Е | 294 | 261 | 189 | 122 | 2100x1700x2200 |
FX Р 350 | G | 348 | 309 | 224 | 145 | 2100x1700x2200 |
FX Р 450 | Н | 445 | 395 | 287 | 185 | 3400x2000x2300 |
FXP550 | L | 525 | 465 | 338 | 218 | 3400x2000x2300 |
FX Р 650 | М | 646 | 590 | 429 | 276 | 3700x2100x2650 |
FX Р 800 | Р | 795 | 705 | 517 | 337 | 4000x2100x2650 |
FX Р 900 | N | 855 | 759 | 557 | 363 | 3950x2200x2650 |
FXP 1100 | R | 1027 | 911 | 668 | 436 | 4200x2200x2650 |
FX Р 1300 | S | 1274 | ИЗО | 828 | 541 | 4200x2200x2650 |
FX Р 1700 | V | 1647 | 1464 | 1077 | 703 | 4600x2500x2900 |
FX Р 2000 | W | 1958 | 1732 | 1274 | 832 | 5000x2500x3650 |
FX Р 2400 | Y | 2306 | 2049 | 1508 | 984 | 5000x2500x3650 |
FX Р 2800 | Z | 2761 | 2453 | 1805 | 1179 | 6500x2800x3650 |
FX Р 3300 | Alpha | 3260 | 2901 | 2134 | 1394 | 6700x3000x3650 |
FX Р 4200 | Beta | 4169 | 3703 | 2724 | 1779 | 6500x4000x5000 |
FX Р 5000 | Gamma | 4923 | 4374 | 3217 | 2102 | 7000x4500x5000 |
FX Р 5800 | Delta | 5828 | 5177 | 3809 | 2488 | 7500x4500x5000 |
Температура воды на входе в конденсатор 32°С; перегрев 5°С, переохлаждение 0°С; хладагент NH3
При необходимости чиллеры могут работать при температуре хладоносителя до -25°С, в качестве которого могут быть применены пропиленгликоль, этиленгликоль, растворы NaCI, СаС12. При использовании агрессивных хладоносителей пластины испарителей изготовляют из титана, в остальных случаях - из нержавеющей стали.
Каждый чиллер поставляется полностью собранным, с надежно выполненными сварными соединениями, оснащенным низковольтным щитом управления с программируемой микропроцессорной системой управления. Варианты конструкций LP и VP также представляют собой полностью собранные холодильные машины с выносными конденсаторами: LP - с воздушным, VP - с испарительным. Использование таких конденсаторов в системе с маслоохладителем типа термосифона позволяет в зимнее время отказаться от применения воды.
