Universal containers by Aircool

Abstract

The new development is a mobile multifunctional structure, which combines the functions of a frozen food storage chamber and a freezer. Two independent refrigeration units capable of operating at ambient temperatures in the range of -35...+35°С provide cold supply to the chambers. External power supply (380 V) or diesel generator can be used for power supply.

Full Text

Одна из проблем, стоящих перед производителями, - аренда помещения для замораживания и хранения продукции или сырья - может быть решена путем применения универсального контейнера производства фирмы “Эйркул”.

Новая разработка представляет собой мобильную многофункциональную конструкцию, которая сочетает в себе функции камеры хранения замороженной продукции и морозильной камеры. Две независимые друг от друга холодильные установки, способные работать при температуре окружающей среды в диапазоне -35...+35°С, обеспечивают холодоснабжение камер. В качестве силового питания можно использовать внешнюю электросеть (380 В) или дизель-генератор.

Состав и технические характеристики

• За основу берется стандартный 40-футовый контейнер.
• Теплоизоляция стен, пола и потолка контейнера выполнена из пенополиуретана.
• Внутри контейнера установлены перегородки из теплоизоляционных панелей, отделяющих камеру хранения от морозильной камеры, а последнюю - от машинного отделения.
• Холодильная дверь с ТЭНом обогрева дверной коробки и уплотнением по всему периметру.
• Морозильная камера объемом 18 м³ обеспечивает одновременное размещение 1000... 1500 кг продукции, температура воздуха внутри камеры -25...-35°С.
• Камера хранения объемом 35 м³ позволяет разместить не менее 5000 кг продукции, температура воздуха внутри камеры хранения -18°С.
• В зависимости от вида замораживаемого продукта камеры могут быть укомплектованы подвесными путями, крюками или стеллажами из нержавеющей стали. Рама, стойки и ограждающие конструкции - из черного окрашенного металла.
• Машинное отделение расположено в торцевой части контейнера, в котором смонтированы две независимые холодильные установки, либо в левой части от входа в контейнер (при использовании штатной установки рефрижераторного контейнера, обслуживающей камеру хранения). Для обеспечения работоспособности и бесперебойной циркуляции воздуха в машинном отделении предусмотрены съемные щиты (створки), которые при транспортировке контейнера должны быть закрыты, а при работе - сняты (открыты).

Предлагаемое оборудование

Требуемые температурные режимы поддерживаются компрессорными агрегатами фирмы BITZER (Германия), работающими на R404A.

Применяемые воздухоохладители смонтированы две независимые непосредственного охлаждения благодаря современной конструкции и специальным низкотемпературным вентиляторам отличаются высокой степенью эффективности теплообмена. Для улучшения циркуляции воздуха между замораживаемой продукцией и предотвращения появления застойных зон воздухоохладители располагают друг под другом или устанавливают дополнительные осевые вентиляторы.

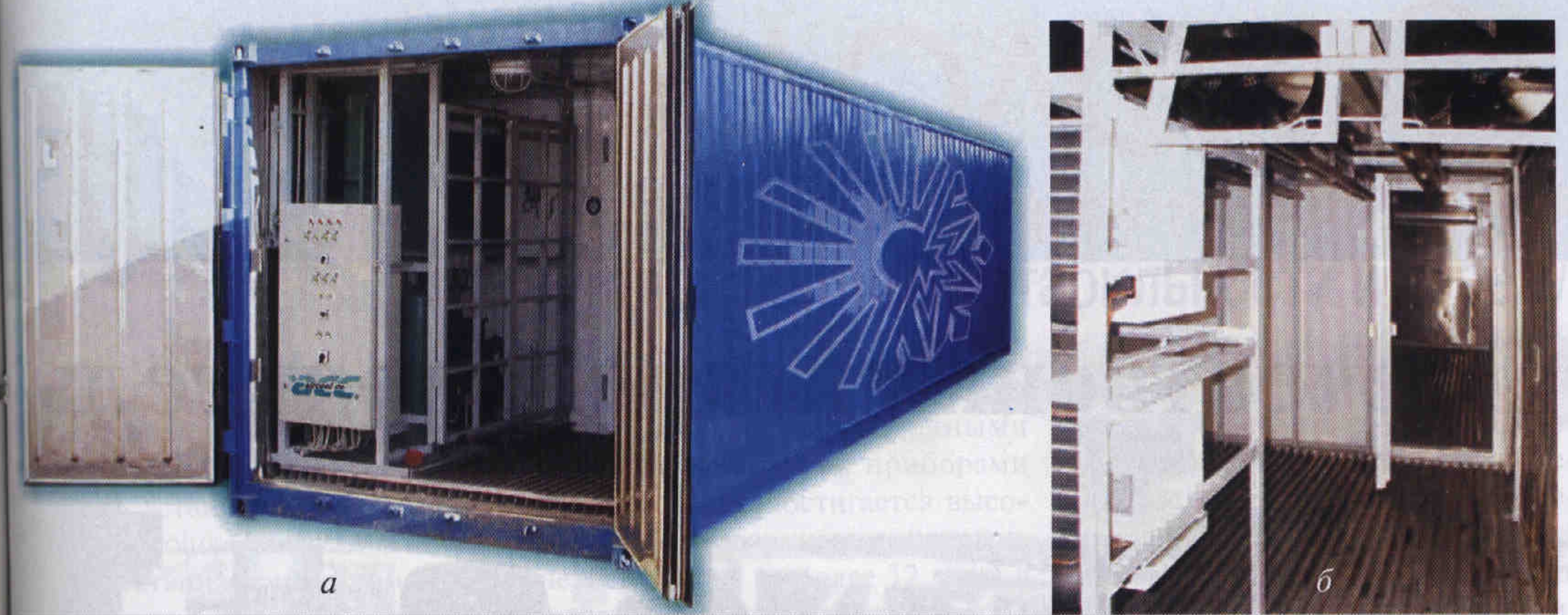

Универсальные контейнеры: а - машинное отделение; б — морозильная камера

Снеговая шуба удаляется с воздухоохладителей встроенными ТЭНами, что сокращает продолжительность процесса оттайки. Периодичность оттайки определяется заказчиком самостоятельно в зависимость от частоты использования морозильной камеры. О необходимости ее доведения сообщает световая (звуковая - отключаемая) индикация на щите управления.

Щит управления оснащен полной дуальной индикацией всех режимов работы оборудования. В нем условлены защитные устройства от падения (повышения) напряжения, попадания и “перекоса” фаз. Для удобства и быстроты подключения к внешней сети в комплектации обеих холодильных установок предусмотрены электрокабели с разъемами.

Универсальный контейнер рекомендуется устанавливать с уклоном на фундаментные блоки, что обеспечивает воздушный зазор между днищем и поверхностью земли, слив воды после санитарной обработки обеих камер и конденсата после оттайки.

Все предлагаемое фирмой “Эйркул” оборудование соответствует европейским стандартам качества, безопасности, отличается высокой надежностью и долгим сроком службы.

Универсальные контейнеры уже хорошо зарекомендовали себя при эксплуатации в условиях Крайнего Севера в качестве автономных пунктов по заготовке оленины.
