GRASSO DuoPack single-stage screw compressor units

Abstract

More than 30 years of experience in design and implementation of many promising innovations allowed Grasso designers to create a new type of DuoPack screw compressor units. During their creation, special design solutions were applied, taking into account the specifics of industrial refrigeration installations in Russia.

Full Text

Более чем 30-летний опыт работы в области проектирования и внедрения множества перспективных новинок позволил конструкторам-разработчикам фирмы «Грассо» создать новый тип винтовых компрессорных агрегатов DuoPack. При их создании были применены специальные конструктивные решения, учитывающие специфику работы промышленных холодильных установок в России.

Весь диапазон винтовых компрессорных агрегатов DuoPack, выпускаемых фирмой «Грассо», включает в себя 8 типов, которые, в свою очередь, подразделяются на две серии SH и MC.

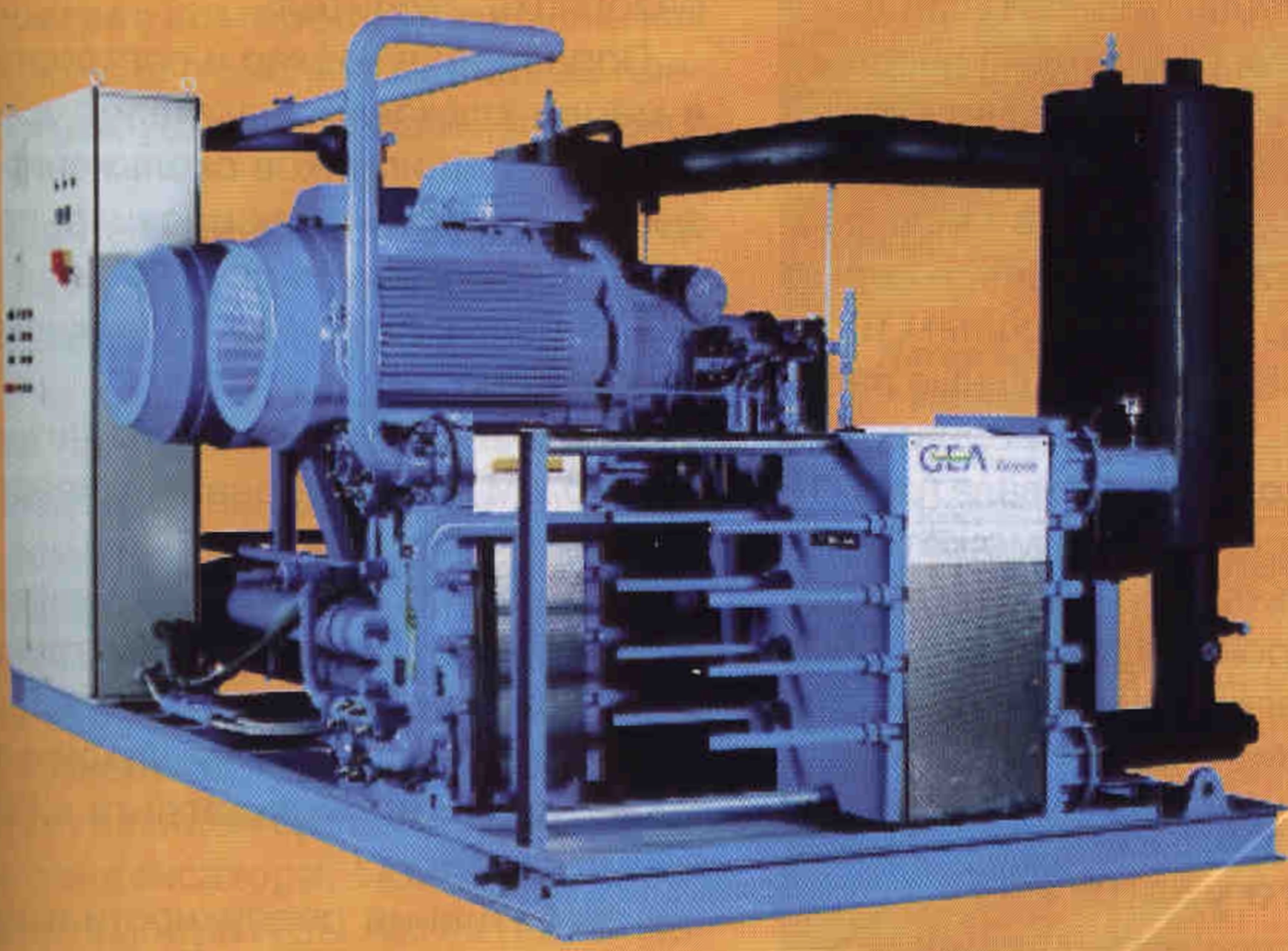

Фото

В состав каждого агрегата входят два идентичных аммиачных компрессора с теоретической объемной производительностью 462...1720 м³/ч.

Таблица 1. Габаритные размеры агрегатов DuoPack

Агрегат		Номинальная мощность электродвигателя, кВт	Габаритные размеры LxWxH, мм	DN1, мм	DN2, мм	Масса*, кг
Тип	Серия
CD, DD	SH	15...90	3000x1600x2000	80	50	1600
ED, GD	SH	З0...132	3000x2000x2000	100	65	1800
BD, LD	MC	37...16О		125	80
MD, D	MC	55...250		150	100

Примечания: L - длина; H - высота; W- ширина агрегата; DN₁ и DN₂ - метры всасывающего и нагнетательного патрубков компрессора.

*Без электродвигателя.

Агрегаты DuoPack являются прекрасным вариантом решения вопроса при выборе между одним или двумя одноступенчатыми винтовыми компрессорными агрегатами одной и той же производительности.

DuoPack имеет ряд преимуществ:

• Это очень компактный винтовой компрессорный агрегат, смонтированный на общей раме и имеющий единый масляный контур. Каждый компрессорный агрегат DuoPack включает вертикальный маслоотделитель, один общий маслоохладитель (охлаждаемый водой или хладагентом) и общую электронную систему управления компрессором (на базе оптимизированной программы управления, позволяющей рационально использовать возможность регулирования нагрузки до 50% от максимально возможной).
• DuoPack обладает более плавными рабочими характеристиками и лучшими параметрами при работе в режимах частичной нагрузки, чем один одноступенчатый компрессорный агрегат.
• Винтовой компрессорный агрегат DuoPack гораздо более прост в монтаже, более компактен и требует меньших капиталовложений (примерно на 20-25%), чем два одноступенчатых компрессорных агрегата.

Таблица 2. Характеристика агрегатов Duo Раск

Тип агрегата	Холодопроизводительность при 2940 мин, кВт
	Температурные режимы: t0, °C/ tк, °C
	-35/+40	-10/+45	0/+45
	При работе на аммиаке
CD	76 (96)	274	382
DD	90 (П2)	320	448
ED	I08 (I36)	364	538
GD	I28(160)	454	636
HD	164 (204)	580	814
LD	192 (240)	684	960
MD	244 (308)	866	1216
ND	334 (422)	1128	1582

Таблица 3

При работе на R22
CD	82(116)	226	328
DD	98 (136)	268	388
ED	118(162)	322	466
GD	140 (192)	382	552
HD	178 (246)	488	706

На все агрегаты имеются сертификаты соответствия ГОСТ Р и разрешение на применение Госгортехнадзора РФ.

Фирма Грассо Рефрижерейшн, ООО выполняет в России все проектные, а также монтажные и пусконаладочные работы, гарантийное обслуживание и ремонт, осуществляет поставку запасных частей к холодильному оборудованию.
