Назначение
БЛОКИ БИГ, предназначенные для применения в холодильных установках, позволяют охлаждать воду до темпера туры, близкой к 0 °C («ледяная вода»).
Такими аппаратами можно заменить панельные испарители ИП и АКХИ.

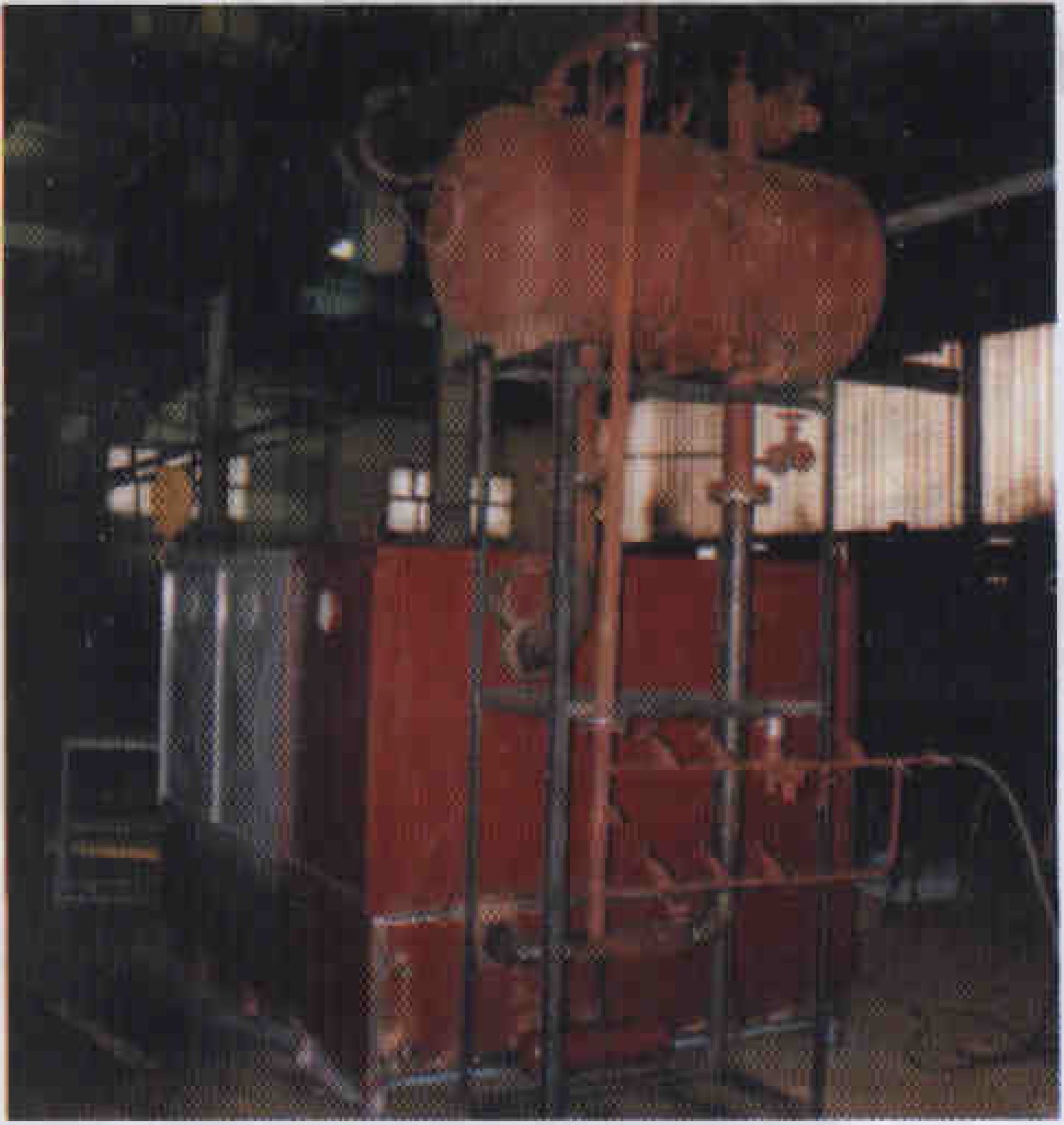

Аммиачный блок БИТ 10 в сборе.
Преимущества
Блоки БИТ имеют следующие пре имущества:
- высокая (в 3 раза выше, чем у испарителей ИП) тепловая эффективность (табл. 1)
- равномерное пленочное орошение всей поверхности трубного пучка испарительных батарей;
- защитное антикоррозийное покрытие (толщина около 100 мкм), выполненное методом горячего цинкования и обеспечивающее срок службы не менее 20 лет;
- надежная система маслоудаления;
- малая вместимость по аммиаку (в 3 - 4 раза меньше, чем у испарителей ИП);
- малая занимаемая площадь (в 2-3 раза меньше, чем у испарителей ИП);
- удобные монтаж и эксплуатация.
Конструкция
Блок представляет собой единую конструкцию, включающую испарительные батареи, оросительное устройство, жид костный бак, отделитель жидкости, на копи гель-питатель. Испарительные батареи - это система длиннотрубных змеевиков, расположенных в вертикаль ной плоскости. Змеевики соединены между собой общими входными и выходными коллекторами. Оросительное устройство представляет собой гидравлически уравновешенное распредели тельное устройство с падежными низконапорными малозасоряемыми тангенциальными соплами (форсунками).
Теплая вода, поступающая от потреби теля через оросительное устройство, стекает по поверхности труб в виде гонкой пленки и при этом охлаждается до температуры, близкой к 0 °C, в результате кипения аммиака в трубчатых змеевиках.

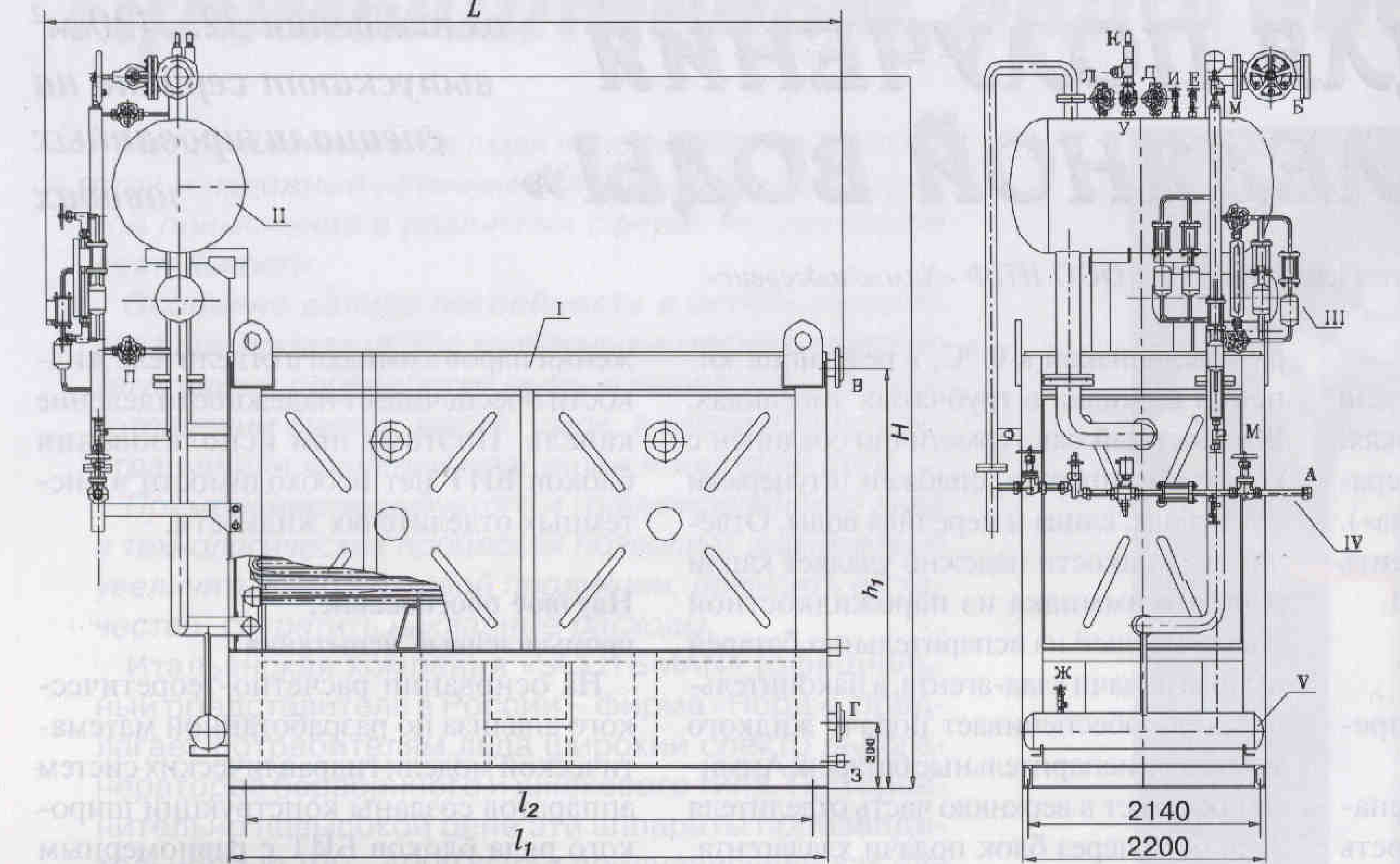

Аммиачный блок БИТ для получения «ледяной воды» (обозначения и размеры см. табл. 2 и 3): I — испаритель с баком; II — отделитель жидкости; III — блок регулирования; IV — блок подачи хладагента; V – маслосборник.

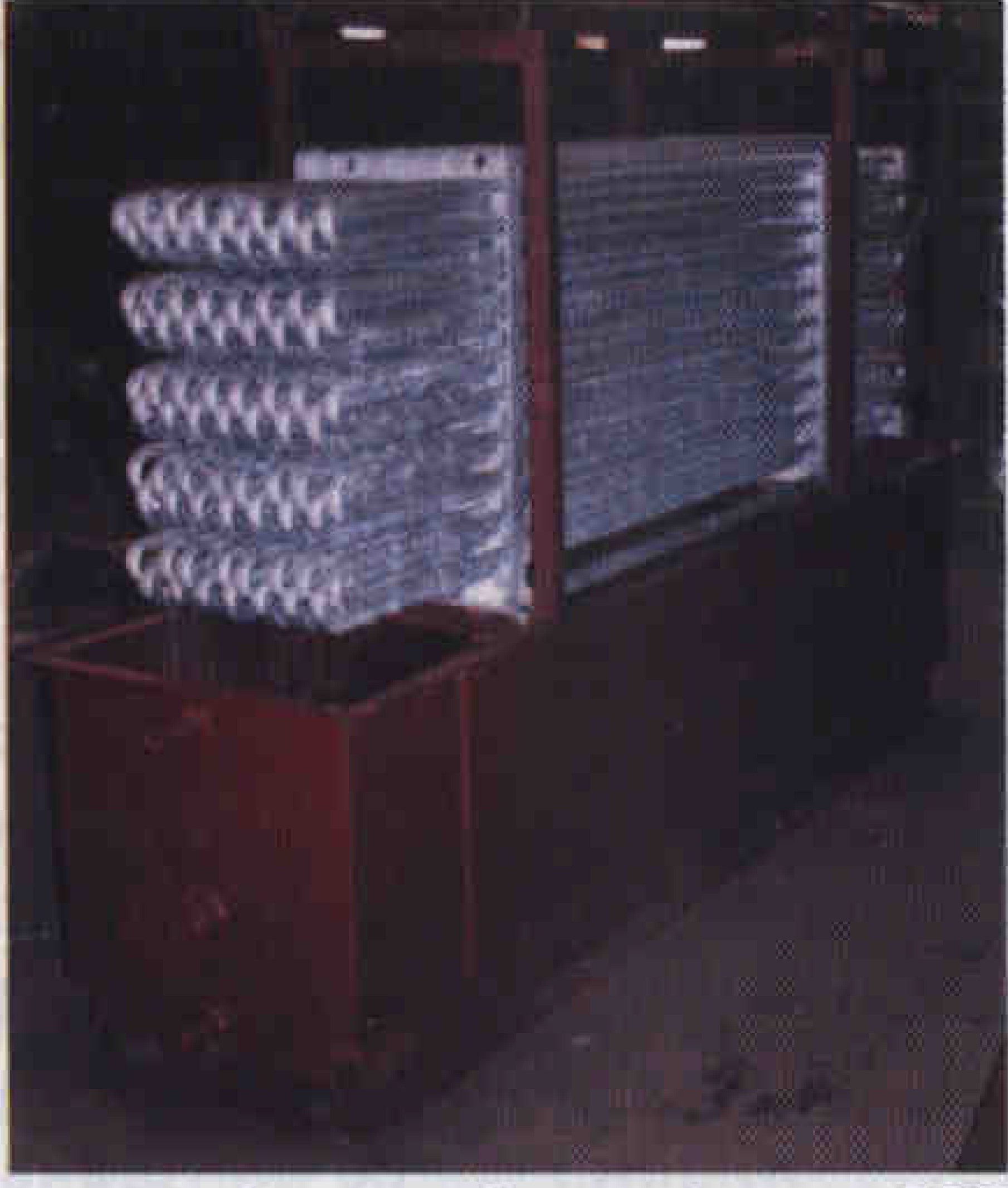

Оцинкованный теплообменный пучок БИТ -25
Жидкостный бак герметично соединен с корпусом аппарата, снабжен штуцерами для отвода, слива и перелива воды. Отделитель жидкости надежно удаляет капли жидкого аммиака из парожидкостной смеси, идущей из испари тельных батарей и блока подачи хладагента, а накопитель- питатель обеспечивает подачу жидкого аммиака в испарительные батареи. Аммиак поступает в верхнюю часть отделителя жидкости через блок подачи хладагента, состоящий из электромагнитного клапана типа ЭПК-01, фильтра, запорных и регулирующих клапанов. Электромагнитный клапан срабатывает по команде двух регуляторов уровня РОС 501, установленных на накопителе-питателе.
Материалы
Основные узлы и детали БИТ выполнены из углеродистой стали. Змеевики - из стальных труб диаметром 25x2.
Змеевики и оросительное устройство имеют защитное антикоррозийное покрытие толщиной около 100 мкм, выполненное методом горячего цинкования.
Качество и комплектность
Блоки БИТ поставляют в полной заводской готовности с запорной, регулирующей арматурой и приборами в соответствии с требованиями «Правил устройства и безопасной эксплуатации аммиачных холодильных установок», утвержденных Госгортехнадзором РФ.
Блоки БИТ сертифицированы в системе сертификации ГОСТ Р.
Эксплуатация
Корпус БИТ имеет съемные боковые ограждения со смотровыми окнами для контроля за работой оросительного устройства и состоянием теплообменной поверхности, а также оснащен люками для чистки поддона. Сверху аппарат закрыт съемной крышкой. Скорость движения паров аммиака в отделителе жид кости обеспечивает надежное отделение капель. Поэтому при использовании блоков БИТ нет необходимости в системных отделителях жидкости.
Научное обоснование, промышленные испытания
На основании расчетно-теоретического анализа по разработанной математической модели гидравлических систем аппаратов созданы конструкции широкого ряда блоков БИТ с равномерным распределением орошающей воды и хладагента по поверхности теплообмена.
При разработке блоков БИТ был про веден ряд испытаний опытных образцов. Сопоставляли показатели этих аппаратов и испарителей ИП (АКХИ). Результаты сравнительного анализа приведены в табл. 1. Во время работы в режиме получения «ледяной воды» в блоках БИТ достаточно создать температуру кипения аммиака - 3 °C, в то время как в испарителях ИИ (АКХИ) требуются более низкие ее значения (—9...—13 °C); при этом плотность теплового потока составляет соответственно -4500 и *-1500 В т/м 2. Стоимость 1 кВ т/ ч. холода у блоков БИТ существенно ниже, чем у ИП.
Таблица 1
Марка аппаратов БИТ (в числителе).И П (в знаменателе) | Сравнительные характеристики аппаратов ВИТ (в числителе), ИП (в знаменателе) | ||||
Тепловой поток, кВт | Вместимость по аммиаку, дм | Занимаемая площадь, м2 | |||
БИТ-25/90 ИП | 136/138 | 128/500 | 2,13/5,72 | ||
Б ИТ-50/180 ИП | 272/276 | 264/745 | 3,85/9,99 | ||
БИТ-80/240 И И | 408/370 | 410/1010 | 5,55/13,12 | ||
БИТ-110/320 ИП | 544/493 | 550/1340 | 7.36/17,3 |
Таблица 2
Марка аппарата | Площадь наружной поверхности теплообмена, м2 | Тепловой поток, кВт | Объемный расход воды, м/ч | Габаритные и присоединительные размеры, мм (см. чертеж) | Масса, КГ | ||||
L | L1 | L2 | Н | h | |||||
БИГ-25 | 28 | 136 | 24 | 1390 | 490 | 430 | 3400 | 1670 | 1300 |
БИТ-40 | 42 | 205 | 40 | 1560 | 700 | 640 | 3400 | 1670 | 1800 |
БИТ-50 | 56 | 272 | 48 | 1900 | 980 | 700 | 3400 | 1920 | 2100 |
БИТ-80 | 84 | 408 | 72 | 2450 | 1450 | 1150 | 3600 | 1920 | 2850 |
БИТ-ПО | 111 | 544 | 96 | 2890 | 1900 | 1500 | 3800 | 1920 | 3450 |
БИТ-160 | 168 | 816 | 144 | 4000 | 2985 | 2585 | 3800 | 2010 | 4500 |
БИТ-220 | 224 | 1088 | 192 | 4780 | 3760 | 3000 | 3850 | 2010 | 5900 |
БИТ-280 | 280 | 1360 | 240 | 5750 | 4700 | 4200 | 4000 | 2100 | 7400 |
БИТ-330 | 336 | 1640 | 320 | 6600 | 5500 | 5000 | 4100 | 2100 | 8200 |
БИТ-420 | 420 | 2050 | 400 | 7750 | 6900 | 6400 | 4100 | 2100 | 9200 |
Таблица 3
Обозначение патрубков и штуцеров (см. чертеж) | Коли - чество | Диаметр условного прохода Д, мм | Рг МПа | |||||||||
БИТ-25 | БИТ-40 | БИТ-50 | БИТ-80 | БИТ-НО | БИТ-160 | БИТ-220 | БИТ-280 | БИТ-330 | БИТ-420 | |||
А—вход хладагента | 1 | 15 | 15 | 25 | W | 25 | 40 | 40 | 40 | 40 | 80 | 2,5 |
Б-выход хладагента | 1 | 100 | 100 | 100 | 100 | 125 | 125 | 150 | 200 | 200 | 200 | 1.6 |
В-вход воды | 1 | 100 | 125 | 150 | 150 | 150 | 200 | 250 | 250 | 300 | 300 | 1 |
Г—выход воды | 1 | 100 | 125 | 150 | 150 | 150 | 200 | 250 | 250 | 300 | 300 | 1 |
Д—продувка инертным газом | 1 | 15 | 15 | 15 |
| 15 | 20 | 20 | 20 | 20 | 20 | 2,5 |
Е-спуск воздуха | 1 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 2,5 |
Ж—слив масла | 1 | 10 | 10 | 10 | 10 | 10 | 20 | 20 | 20 | 20 | 20 | 2,0 |
3-слив воды | 1 | 50 | 50 | 50 | 50 | 50 | 80 | 80 | 80 | 80 | 80 | 1 |
И—к мановакуумметру | 1 | 10 | 10 | 10 |
| 10 | 10 | 10 | 10 | 10 | 10 | 1,6 |
К-к предохранительному клапану | 2 | 15 | 15 | 15 | 15 | 15 | 25 | 25 | 25 | 40 | 40 | 1,6 |
Л-к уравгельной ЛИНИИ | 1 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 2,5 |
М—для продувки КИПиА | 2 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 2,5 |
П-к колонке регулятора уровня | 2 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 2,5 |
У—вентиль трехходовой | 1 | 15 | 15 | 15 | 15 | 15 | 25 | 25 | 25 | 40 | 40 | 2,5 |
Внедрение
Блоки БИТ нового ряда (табл. 2,3) с успехом используют на Смоленском молокозаводе, Казанском хладокомбинате № 1, в ОАО «Алтай-Холод» и др. Н ПФ «Химхолодсервис» имеет большой опыт в создании систем охлаждения на пиво варенных и молочных заводах, где есть потребность в получении «ледяной воды». Фирма окажет помощь в подборе оптимальных вариантов и поставке аппаратов с учетом конкретных условий эксплуатации у заказчика, а также в раз работке проектных решений систем охлаждения на базе блоков БИТ.
