Modernized ammonia evaporation units BIA
- Authors: Borovleva V.M.1, Tovaras N.V.1, Lobov O.V.1
-
Affiliations:
- LLC NPF "Khimholodservis"
- Issue: Vol 89, No 4 (2000)
- Pages: 21-22
- Section: Articles
- URL: https://freezetech.ru/0023-124X/article/view/106026
- DOI: https://doi.org/10.17816/RF106026
- ID: 106026
Cite item
Full Text
Abstract
A new series of high-performance ammonia evaporator BIA blocks with a heat exchange surface area of 40–800 m2 is mass-produced at specialized plants
Keywords
Full Text
Назначение
Испарители предназначены для охлаждения хладоносителя до —40...+5 "С в промышленных холодильных установках.
Таблица
Обозначение патрубков и штуцеров (см. чертеж) | Количество | Диаметр условного прохода D . мм | ||||||||||
|
| БИА-40 | Б ИА-63 | БИА-80 | БИА-125 | БИА-160 | БИА-250 | БИА-315 | БИА-350 | БИА-500 | БИА-630 | БИА-800 |
А-вход хладагента | 1 | 25 | 25 | 25 | 25 | 40 | 40 | 40 | 40 | 80 | 80 | 80 |
Б-выход хладагента | 1 | 80 | 100 | 100 | 150 | 150 | 200 | 200 | 250 | 250 | 300 | 300 |
В-вход хладоносителя | 1 | 100 | 125 | 125 | 150 | 150 | 200 | 200 | 250 | 300 | 400 | 400 |
Г-выход хладоносителя | 1 | 100 | 125 | 150 | 150 | 150 | 200 | 200 | 250 | 300 | 400 | 400 |
Д-продувка инертным газом | 1 | 20 | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 32 |
Е—спуск воздуха | 2 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
Ж-слив масла | 1 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 32 | 32 | 32 |
3-слив хладоносителя | 1 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 40 | 40 | 40 |
И-к мановакуумметру | 1 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
К—клапан предохранительный | 2 | 15 | 15 | 15 | 15 | 15 | 25 | 25 | 25 | 50 | 50 | 50 |
Л уравнительная линия | 1 | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | 32 | 32 | 32 |
М-для продувки КИПиА | 1 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
П-к колонке Ру | 2 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 |
У—вентиль трехходовой | 1 | 15 | 15 | 15 | 15 | 25 | 25 | 25 | 25 | 40 | 40 | 40 |
Преимущества
По сравнению с традиционными кожухотрубными аммиачными испарителями ИТГА и ранее выпускаемыми испарителями ИТГ, И КТ новые аммиачные испари тельные блоки имеют следующие преимущества:
- более высокая (в 1,7..2,2 раза) тепловая эффективность;
- незначительное гидравлическое сопротивление по аммиаку (примерно 3 кПа);
- в 3,5...4,5 раза меньшая вместимость по аммиаку;
- надежная система питания хладагентом;
- отсутствие необходимости в системных отделителях жидкости;
- малая занимаемая площадь;
- удобные монтаж и эксплуатация.
При использовании БИА упрощаются проектное решение, монтаж и эксплуатация, а также реализуется возможность экономии производственных площадей.
Конструкция
В испарительный блок БИА входят кожухотрубный испаритель с системой равно мерного распределения хладагента, отделитель жидкости, циркуляционный контур, регулирующая и защитная колонки с 4 реле уровня, блок питания жидким аммиаком.
Конструкция БИА запатентована и постоянно совершенствуется.
Проведена модернизация системы питания испарителя аммиаком путем оптимизации конструкции питающей колонки, вы бора рационального места ее установки и применения надежных электромагнитных клапанов, качественных фильтров, привар ной арматуры.
Усовершенствованная конструкция отделителя жидкости с оптимизированными конструктивными параметрами позволяет производить надежное отделение капель.
Аппарат снабжен надежными сертифицированными трехходовыми (К15 или К25) и предохранительными клапанами УФ55115 и всей необходимой арматурой.
Материалы
При производстве блоков БИА используют углеродистую сталь, при изготовлении по специальному заказу - высоколегированные стали.
Качество и комплектность
Блоки БИА поставляют в полной заводской готовности. Конструкция блоков БИА отвечает требованиям “ Правил устройств и безопасной эксплуатации сосудов, работающих под давлением”, утвержденных Госгортехнадзором РФ. Аппараты сертифицированы в системе сертификации ГОСТ Р.
Научное обеспечение, промышленные испытания, внедрение
Оптимизация конструкции БИА производилась на базе созданных расчетных моделей и надежной экспериментальной базы.
Математические модели процессов теплообмена и гидравлики блока БИА позволили произвести моделирование различных режимов работы при верхней и нижней по даче хладоносителя, различных температурах кипения и тепловых нагрузках.
На основе расчетно-теоретического анализа были определены основные направления совершенствования конструкции аммиачных испарителей, реализованные в БИА.

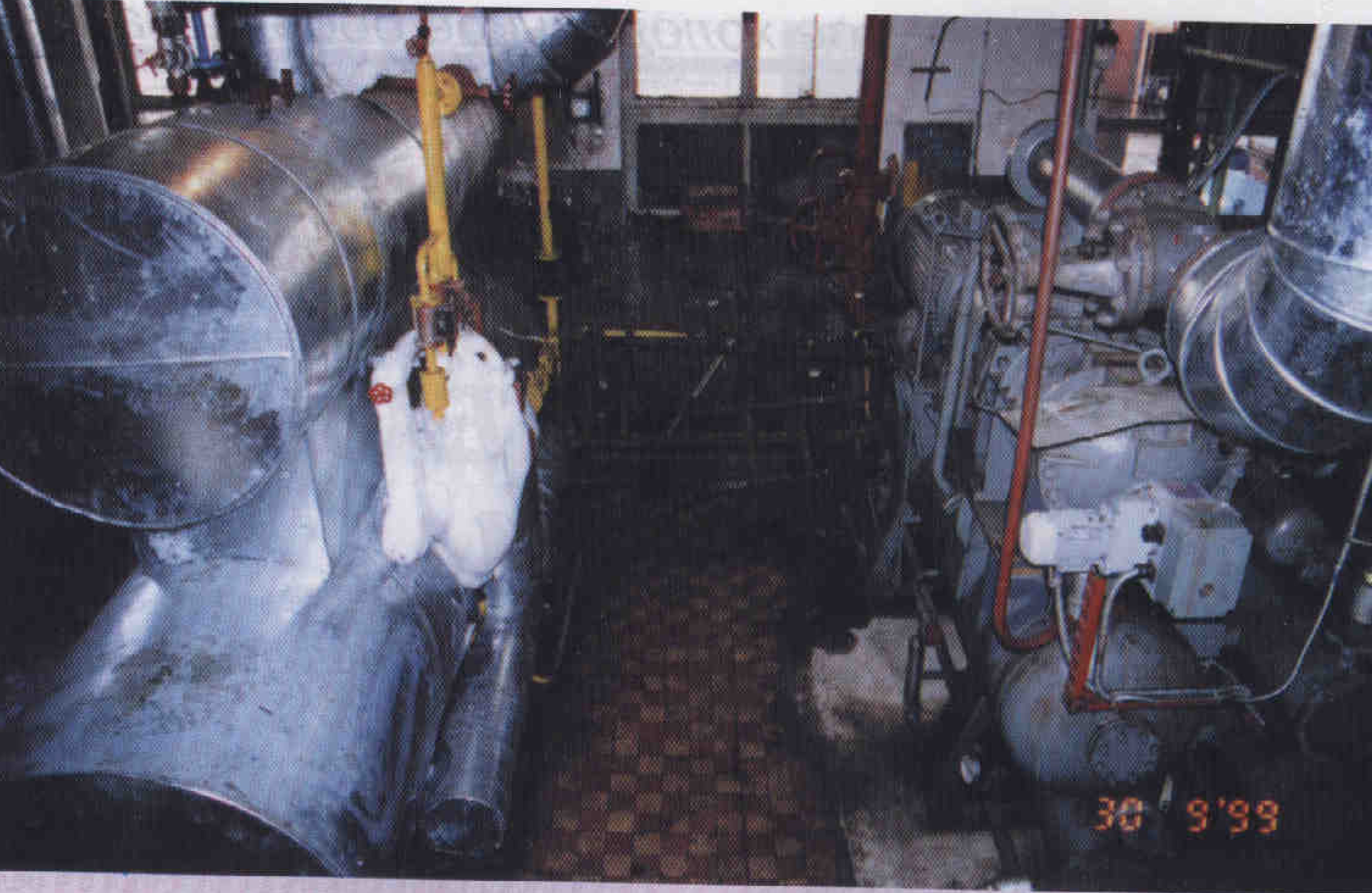

Аммиачный испарительный блок БИА-125 с агрегатом 2А350-7-3 на овощной базе «Ростокино»
Многомесячные испытания опытного образца БИА, проведенные на аттестованном стенде московского завода «Компрессор» в широких диапазонах температур кипения, плотности теплового потока, скорости и плотности хладоносителя, позволили получить уникальные тепловые и гидравлические характеристики БИА, а также подтвердили высокую эффективность конструкции.
Так, при температуре кипения —15 °C и скорости хладоносителя (хлорид кальция) 1,5 м/с коэффициент теплопередачи в аппарате составил ~1150 Вт/(м2 * К) при средне- логарифмической разности температур 5 °C.
Плотность теплового потока принята равной 5200 Вт/м2 при критических эксплуатационных загрязнениях (тепловое сопротивление загрязнений R. = 3,86* 10 4 м2 - К/Вт).

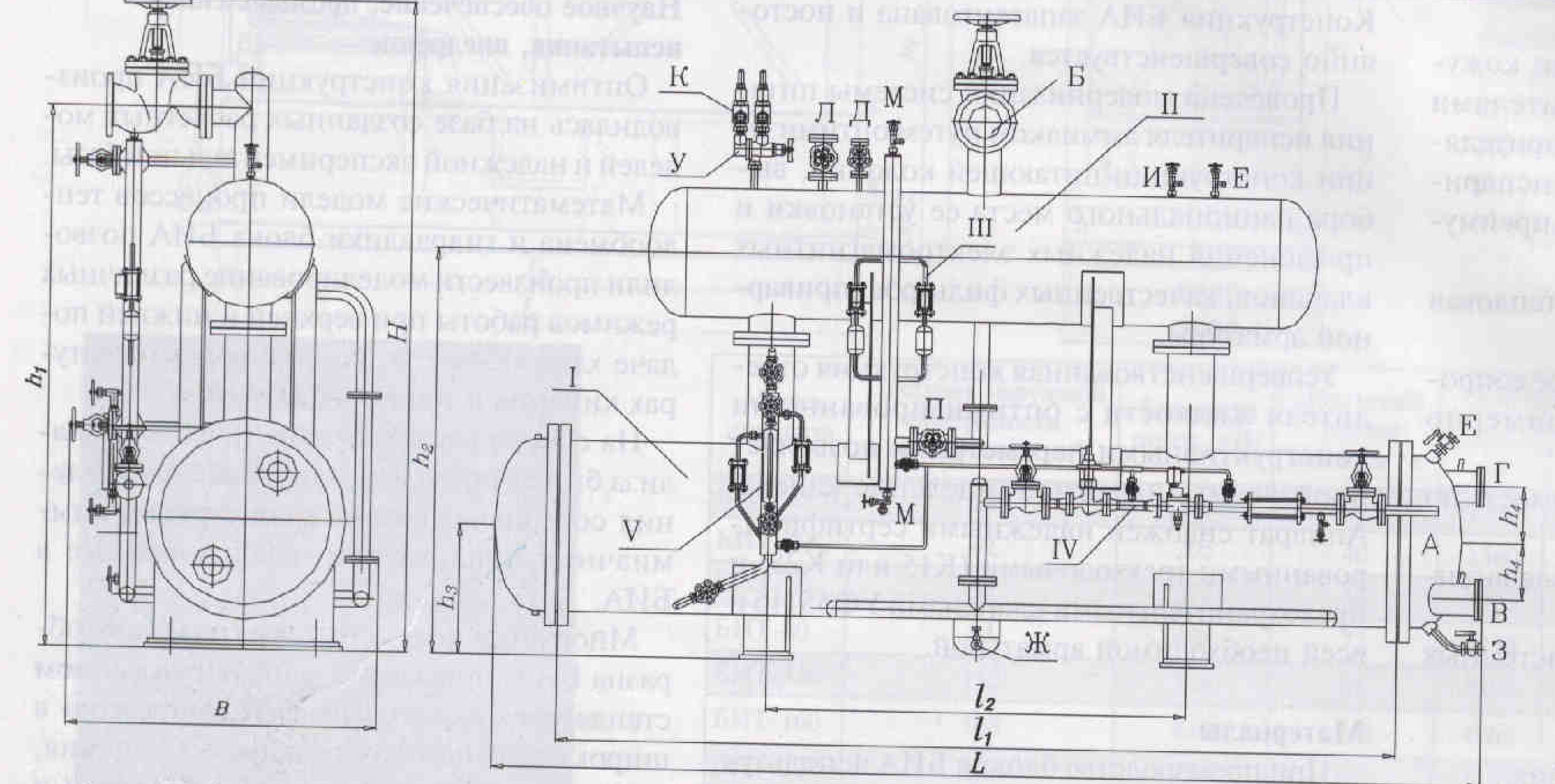

Аммиачный испарительный блок БИА (обозначения и размеры см. в табл. 1 и 2): I — испаритель; II — отделитель жидкости; III — защитная колонка; IV — блок питания; V — регулирующая колонка
Блоки БИА показали высокие эксплуатационные качества, надежность и высокую эффективность при различных условиях работы, в том числе в составе холодильной машины 1МКТ 130-7-3 Казанского компрессорного завода (примерно на 50 объектах), а также в холодильных установках для охлаждения водного раствора хлорида кальция до -40...-5 °C.
Блоки БИА успешно работают на ряде объектов, таких как хладокомбинат № 1 в Воронеже, молкомбинат в Пскове, холодильник No 5/6 в Москве, винный завод в Анапе, овощная база ‘‘Ростокино” в Москве, Алексеевский птицеконсервный комбинат (Белгородская обл.), пивоваренные комбинаты «Красный Во сток» (Казань) и «Витязь» (Ульяновск), Москворецкий (Москва) и Евдоковский масложиркомбинат (Воронежская обл.).
Ведущие проектные организации России (“Гипрохолод”, “Гипропищепром-2”,“Гипрорыбхоз”, “ОК" и др.) в настоящее время используют блоки БИА в проектах новостроящихся и реконструируемых объектов потребителей холода.
НПФ “Химхолодсервис” располагает всем необходимым для оказания помощи заказчикам в выборе оптимальных вариантов и поставке аппаратов для конкретных условий эксплуатации, а так же в разработке проектных решений систем охлаждения на базе блоков БИА.
