The group of companies "SYMBOL" represents: the world's leading manufacturer of refrigeration compressors - VOSK (Germany)
- Issue: Vol 89, No 4 (2000)
- Pages: 24-25
- Section: Articles
- URL: https://freezetech.ru/0023-124X/article/view/106027
- DOI: https://doi.org/10.17816/RF106027
- ID: 106027
Cite item
Full Text
Abstract
The firm "SYMBOL", having concluded in 1999 a general dealer agreement with the firm VOSK, develops successful cooperation in the field of stuffing box and semi-hermetic compressors that can operate on any freon.
Full Text
Компрессоры фирмы ВОСК известны в России со времен бывшего СССР. Тогда ими оснащались сборные финские холодильники для низкотемпературного хранения. Теперь, после довольно длительной паузы, вызванной политическими и экономически ми реформами в России, фирма ВОСК вновь активизирует свою деятельность на российском рынке холодильного оборудования. Вся гамма выпускаемой фирмой ВОСК продукции прошла сертификацию Госстандарта РФ.
В данной статье рассматриваются сальниковые и полугерметичные компрессоры «ВОСК», компрессорно-конденсаторные, компрессорно-ресиверные агрегаты на их базе, а также двухкомпрессорные централи.
Все изделия фирмы ВОСК отличают признанное во всем мире высочайшее качество, основанное на 68-летнем опыте разработки и производства холодильных компрессоров и агрегатов на их базе, а также весьма невысокая стоимость вопреки сложившемуся стереотипу о дороговизне немецких компрессоров.
Рекомендации по применению и выбору различных типов компрессоров.
Компрессоры фирмы ВОСК широко применяются в низко- и среднетемпературных хранилищах, скороморозильных аппаратах, системах кондиционирования воздуха, тепловых насосах, водоохлаждающих машинах и т.д.
Фирма ВОСК - общепризнанный мировой лидер в области производства компрессоров серии FK для транспортных холодильных установок, которые используются в авторефрижераторах и туристических автобусах.

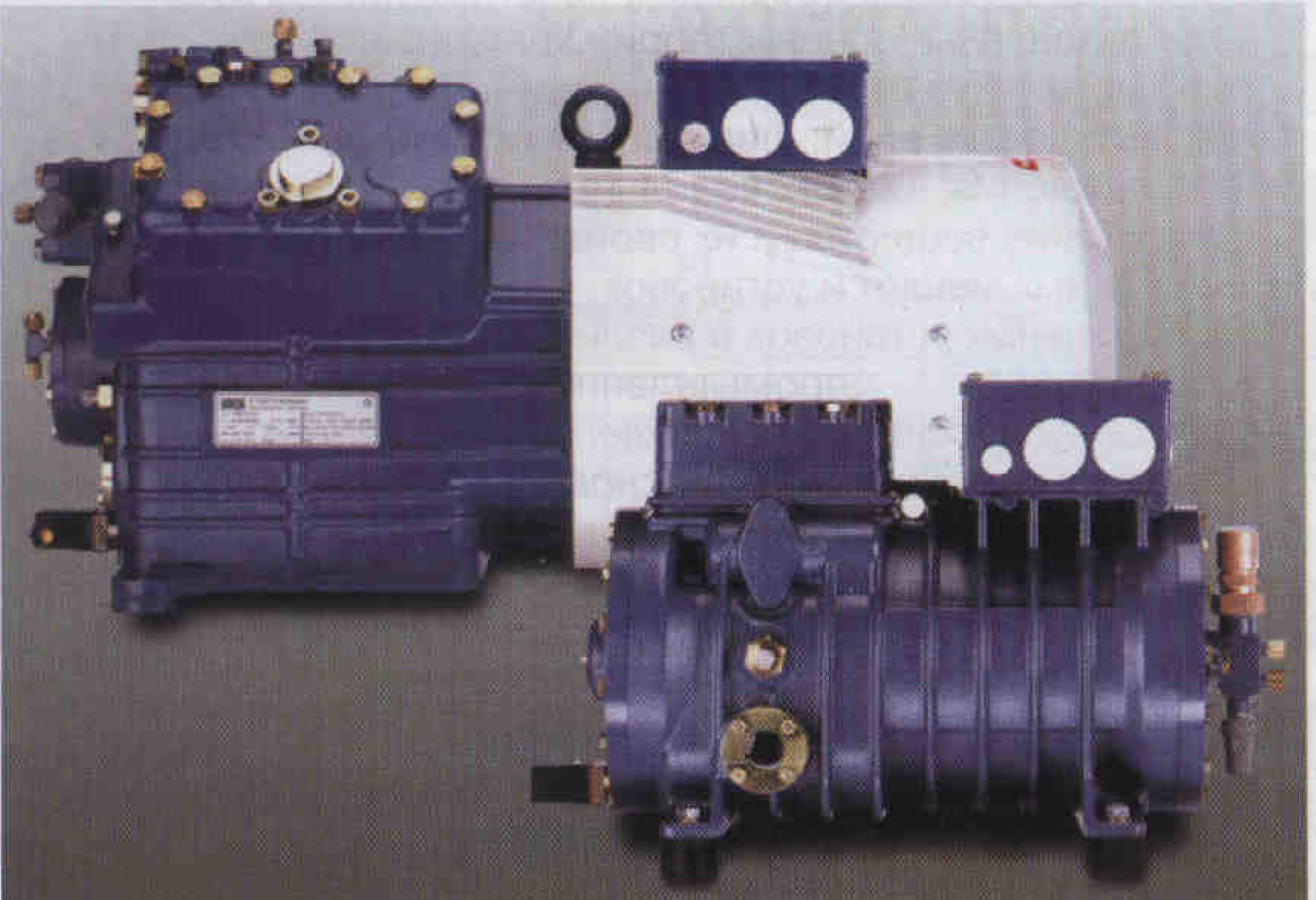

Полугерметичные компрессоры типов HA, HG
Полугерметичные компрессоры представлены двумя типами.
Тип НА - прямое всасывание хладагента (как у сальниковых компрессоров). Электродвигатель находится вне потока паров фреона и охлаждается автономно смонтированным вентилятором. Это позволяет достигнуть более высокой удельной холодопроизводительности. Благодаря специальной конструкции кожуха с воздушными направляющими поток воздуха охлаждает одновременно и электродвигатель, и компрессор, что в итоге снижает эксплуатационную температуру.

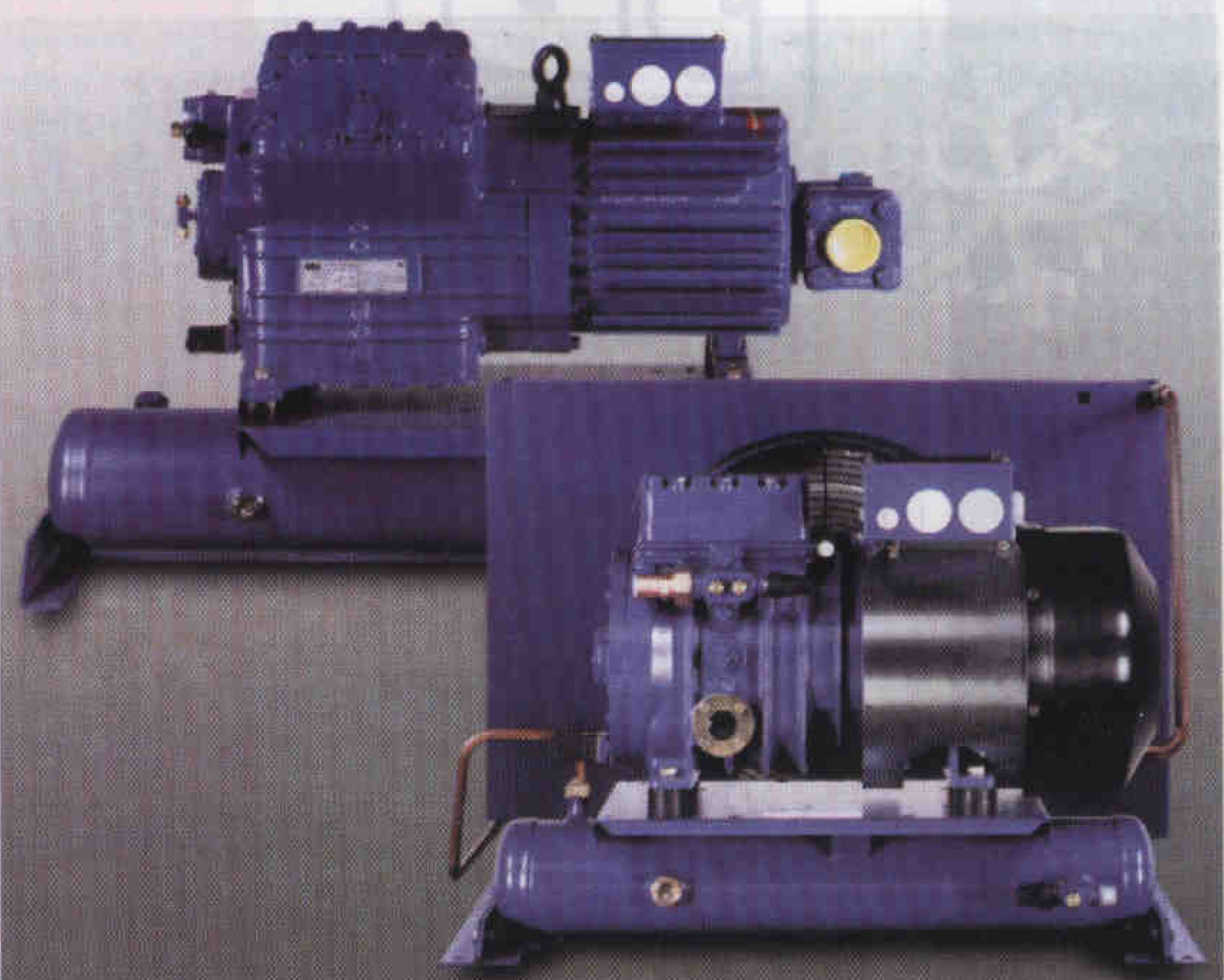

Агрегаты на базе полугерметичных компрессоров типов НА, HG
Таким образом, компрессоры НА идеально сочетают в себе все преимущества сальниковых и полу герметичных компрессоров. В результате они могут работать как на R22, так и на R404A в одноступенчатом режиме и без дополнительного охлаждения в широком диапазоне температур кипения t0. Холодопроизводительность компрессоров типа НА при раз личной температуре кипения приведена в табл. 1.
Область применения: низкотемпературное замораживание и хранение продуктов.
Тип HG - охлаждение электродвигателя всасываемыми парами фреона.
При использовании R404A компрессоры могут работать в низкотемпературном диапазоне. Холодопроизводительность компрессоров типа HG-S при различной температуре кипения приведена в табл. 2.
Таблица 1
Модель | Холодопроизводительность (кВт), компрессоров НА па R404A при tр °C | ||||||||
-5 | -10 | -15 | -20 | -25 | -30 | -35 | -40 | -45 | |
НАХ 3/155-4 | 9,82 | 8,14 | 6,67 | 5,38 | 4,27 | 3,31 | 2,5 | 1,81 | 1,23 |
НАХ 3/190-4 | 12 | 9,98 | 8,17 | 6,6 | 5,23 | 4,06 | 3,06 | 2,22 | 1,51 |
НАХ 3/235-4 |
| 12,3 | 10,1 | 8,16 | 6,47 | 5,02 | 3,79 | 2,74 | 1,87 |
НАХ 3/275-4 |
|
| 11,8 | 9,55 | 7,57 | 5,88 | 4,43 | 3,21 | 2,19 |
НАХ 3/325-4 |
|
|
| 11,3 | 8,95 | 6,95 | 5,24 | 3,79 | 2,59 |
НАХ 4/310-4 | 19,6 | 16,3 | 13,3 | 10,8 | 8,54 | 6,63 | 4,99 | 3,62 | 2,47 |
НАХ 4/3.85-4 | 24,4 | 20,2 | 16,6 | 13,4 | 10,6 | 8,23 | 6,2 | 4,49 | 3,07 |
НАХ 4/465-4 | 29,5 | 24,4 | 20 | 16,2 | 12,8 | 9,94 | 7,49 | 5,43 | 3,7 |
НАХ 4/555-4 | 35,2 | 29,2 | 23,9 | 19,3 | 15,3 | 11,9 | 8,94 | 6,48 | 4,42 |
НАХ 4/650-4 | 41,2 | 34,1 | 28 | 22,6 | 17,9 | 13,9 | 10,5 | 7,59 | 5,18 |
НАХ 5/725-4 |
|
| 31,2 | 25,2 | 20 | 15,5 | 11,7 | 8,46 | 5,77 |
НАХ 5/830-4 |
|
|
|
| 22,9 | 17,7 | 13,4 | 9,69 | 6,61 |
НАХ 5/945-4 |
|
|
|
|
| 20,2 | 15,2 | 11 | 7,52 |
НАХ 6/1080-4 |
|
|
|
| 29,8 | 23,1 | 17,4 | 12,6 | 8,6 |
НАХ 6/1240-4 |
|
|
|
|
| 26,5 | 20 | 14,5 | 9,87 |
НАХ 6/1410-4 |
|
|
|
|
|
| 22,7 | 16,5 | 11,2 |
Таблица 2
Модель | Холодопроизводительность кВт. компрессоров HG-S на R22 при t0, °C | ||||||||
10 | 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 | |
HG 3/155-4 | 15 | 12,7 | 10,6 | 8.76 | 7,14 | 5,73 | 4,51 | 3,46 | 2,58 |
HG 3/190-4 | 18,4 | 15,6 | 13 | 10,7 | 8,75 | 7,02 | 5,53 | 4,25 | 3,16 |
HG 3/235-4 | 22,8 | 19,2 | 16,1 | 13,3 | 10,8 | 8,68 | 6,83 | 5,25 | 3,91 |
HG 3/275-4 | 26,7 | 22,5 | 18,8 | 15,5 | 12,7 | 10,2 | 8 | 6,14 | 4,57 |
HG 3/325-4 | 31,5 | 26,6 | 22,2 | 18,4 | 15 | 12 | 9,45 | 7,26 | 5,4 |
HG 4/310-4 | 31,6 | 26,7 | 22,3 | 18,4 | 15 | 12,1 | 9,49 | 7,29 | 5,43 |
HG 4/385-4 | 39,3 | 33,2 | 27,7 | 22,9 | 18,7 | 15 | 11,8 | 9,05 | 6,74 |
HG 4/465-4 | 47,5 | 40,1 | 33,5 | 27,7 | 22,5 | 18,1 | 14,2 | 10,9 | 8,14 |
HG 4/555-4 | 56,6 | 47,8 | 39,9 | 33 | 26,9 | 21,6 | 17 | 13,1 | 9,72 |
HG 4/650-4 | 66,3 | 56 | 46.8 | 38,7 | 31,5 | 25,3 | 19,9 | 15,3 | 11,4 |
HG 5/725-4 | 74 | 62,4 | 52,2 | 43,1 | 35,1 | 28,2 | 22,2 | 17,1 | 12,7 |
HG 5/830-4 | 84,7 | 71,5 | 59,7 | 49,4 | 40,2 | 32,3 | 25,4 | 19,5 | 14,5 |
HG 5/945-4 | 96,4 | 81,4 | 68 | 56,2 | 45,8 | 36,8 | 28,9 | 22,2 | 16,5 |
HG 6/1080-4 | 109 | 92 | 76,9 | 63,5 | 51,8 | 41,6 | 32,7 | 25,1 | 18,7 |
HG 6/1240-4 | 125 | 106 | 88,3 | 72,9 | 59,5 | 47,7 | 37,6 | 28,9 | 21,5 |
HG 6/1410-4 | 142 | 120 | 100 | 82,9 | 67,6 | 54,3 | 42,7 | 32,8 | 24,4 |
HG 7/1620-4 |
| 122,35 |
|
| 72,9 |
|
|
|
|
HG 7/1860-4 |
| 140,45 |
|
| 83,7 |
|
|
|
|
HG 7/2110-4 |
| 159,35 |
|
| 94,95 |
| 95 |
|
|
Примените Холодопроизводительность компрессоров НА и HG Приведена при температуре конденсации t = 40 °C и всасывания f = 25 °C. |
Для особых условий эксплуатации возможна по ставка компрессоров HG с усиленным электродвигателем.
Область применения: охлаждение и хранение продуктов при среднетемпературном режиме, кондиционирование воздуха и т.д.
На базе компрессоров НА и HG фирма ВОСК вы пускает:
- компрессорно-конденсаторные агрегаты типов SHA-L, SHG-L;
- компрессорно-ресиверные агрегаты типов SHA- RU, SHG-RU;
- двухкомпрессорные централи типов DHA, DHG.
Сальниковые компрессоры типа F выпускаются в 2-, 4- и 6-цилиндровом исполнении. Возможны прямая либо ременная передача от электродвигателя. На базе этих компрессоров выпускаются компрессорно-конденсаторные, компрессорно-ресиверные агрегаты и тандемы.
Сальниковые компрессоры типа I
Специально для низкотемпературного режима (-60 °C) производятся компактные двухступенчатые 6-цилиндровые компрессоры серии FZ, работающие на R22.
