Single Stage Screw Compressor Units Grasso International

Abstract

As a result of more than 30 years of experience, design and implementation of many promising innovations, a new generation of GRASSO screw compressor units (former KOhlautomat plant) has been created. They were developed specifically for industrial refrigeration units, taking into account the operating conditions in Russia of the FMS3-900, FMS3-1800 and FMS3-2500 units, as well as the requirements of the State Mining and Technical Supervision of the Russian Federation.

Full Text

В результате более чем 30 - летнего опыта работы, проектирования и внедрения множества перспективных новинок было создано новое поколение винтовых компрессорных агрегатов ГРАССО (бывший завод KOhlautomat). Они были разработаны специально для промышленных холодильных установок с учетом условий эксплуатации в России агрегатов FMS3-900, FMS3-1800 и FMS3-2500, а также требований ГОСГОР- ТЕХНАДЗОРа РФ.

Таблица

Холодопроизводительность, кВт, Тип 2940 мин-1, tк, °C	Габаритные размеры,
DA                                                    56                                                   160 224 GA                                                    80                                                   227 31                                     LB                                                    120                                                 342 480	1960х960х1745 1960x960x17450 1960x960x17450
SМВ                                                   154                                          433 608	3260x1170x1890
NB                                                      211                                           564 791	3260x1170x1890
РВ                                                      194                                          524 734 RB                                                      250                                        678 948 SB                                                      310                                        839 1176 VB                                                     404                                       1090 1515	3233x1170x2010 3626x1370x2040 3626x1370x2040 4098x1470x2100
ZB                                                  677                                         1827 2539	4393x1470x2200
«В800                                                                                           2160 3002	4900х1870x2200
ЗВ                                                  1030                                         3090 3780 7В                                                1220                                           3650 4460 Л В                                                1450                                          4330	5400x1890x2400 5800x1890x2400 6200x1890x2400
Передрев 5°С, переохлаждение 0ºС.

Уникальная конструкция одноступенчатых агрегатов обладает следующими особенностями:

• современный асимметричный профиль роторов со значениями холодильного коэффициента выше среднего в режиме частичной и полной нагрузки;
• одновременное плавное регулирование производительности и геометрической степени сжатия при полной и частичной нагрузке, что обеспечивает высокую экономичность;
• минимальные показатели уровня шума и вибрации;
• система управления и контроля SIMATIC фирмы SIEMENS;
• компактность и простота конструкции.

Одноступенчатые агрегаты рассчитаны на использование в широком диапазоне температур кипения - от +5 до -40°С.

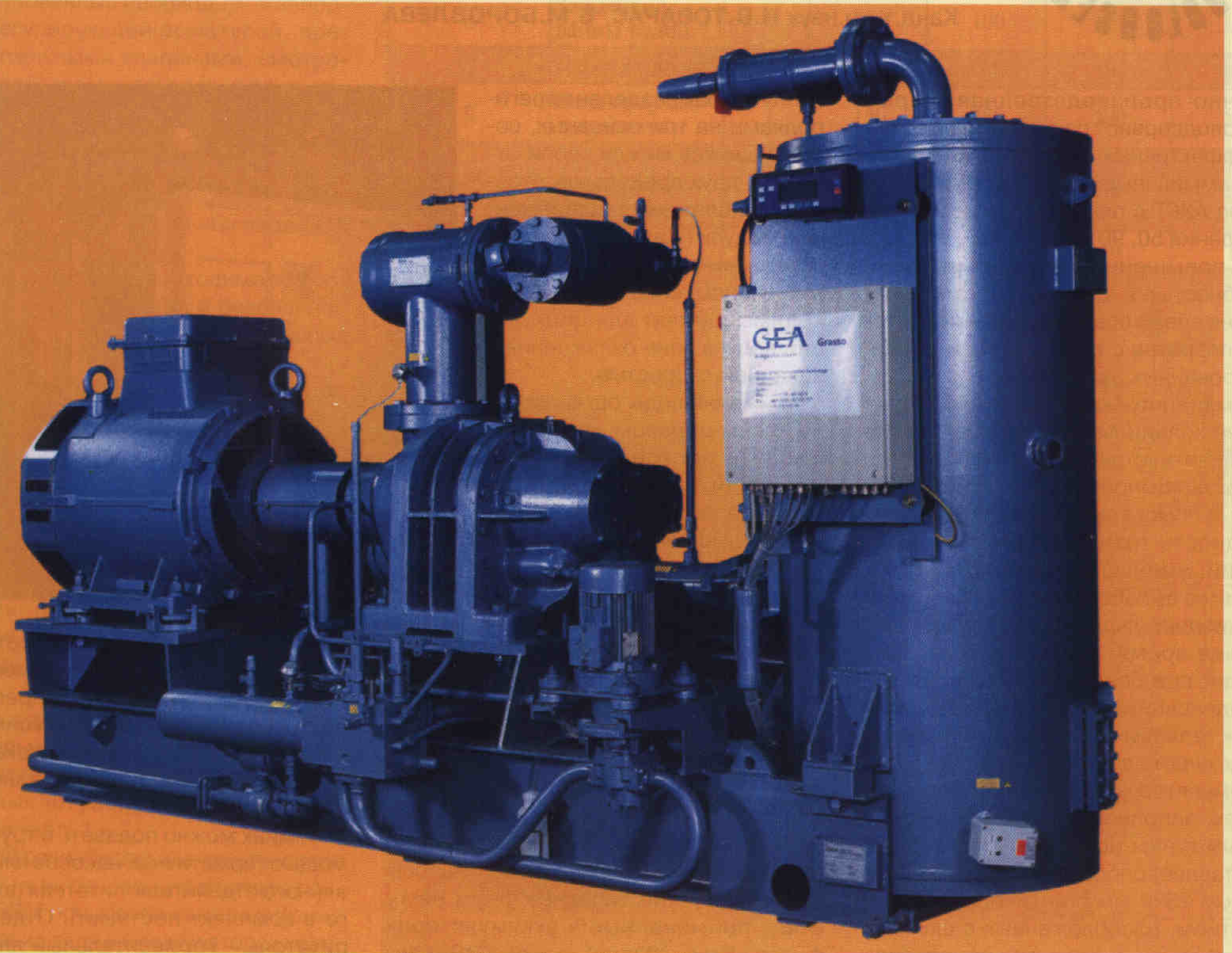

Рисунок

Значительная экономия места достигается применением при необходимости в качестве экономайзеров кожухотрубных или пластинчатых теплообменников, смонтированных на агрегате. При этом габариты агрегата не превышают размеров, указанных в таблице, и наибольшее значение холодопроизводительности обеспечивается при минимальной площади, занимаемой агрегатом.

Фирма «Грассо» обеспечивает полный сервис (запчасти и ремонт) как новых агрегатов, так и всех агрегатов поколения Kuhlautomat.

На все агрегаты имеются сертификаты ГОСТ Р и Разрешение на применение ГОСГОРТЕХНАДЗОРа РФ.
