Комплексные компрессионные холодильные машины
Завод выпускает ряды одноступенчатых аммиачных и фреоновых (R22) комплексных компрессионных холодильных машин на базе поршневых и винтовых компрессоров, охватывающие диапазон холодопроизводительности 40.. .410 кВт в стандартном режиме.
Эти машины используются в составе общепромышленных холодильных установок и обеспечивают охлаждение жид кого хладоносителя (воды, рассола, этиленгликоля и др.), циркулирующего в системе.

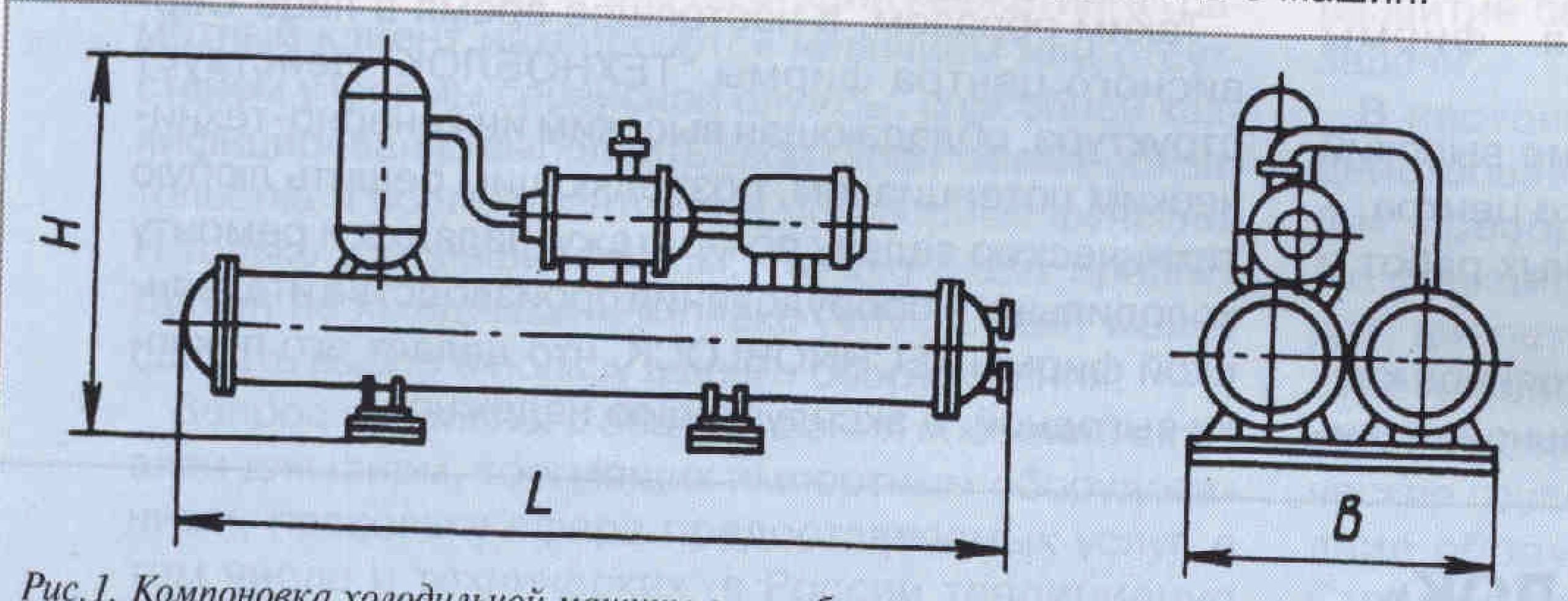

Рис. 1. Компоновка холодильной машины в моноблочном исполнении
Серийно выпускаемые компрессионные холодильные машины рассчитаны на работу в высоко- и среднетемпературном режимах и выполняются в виде моноблока (рис.1) или в виде двух агрегатов: компрессорного и испаритель но-конденсаторного (рис.2).

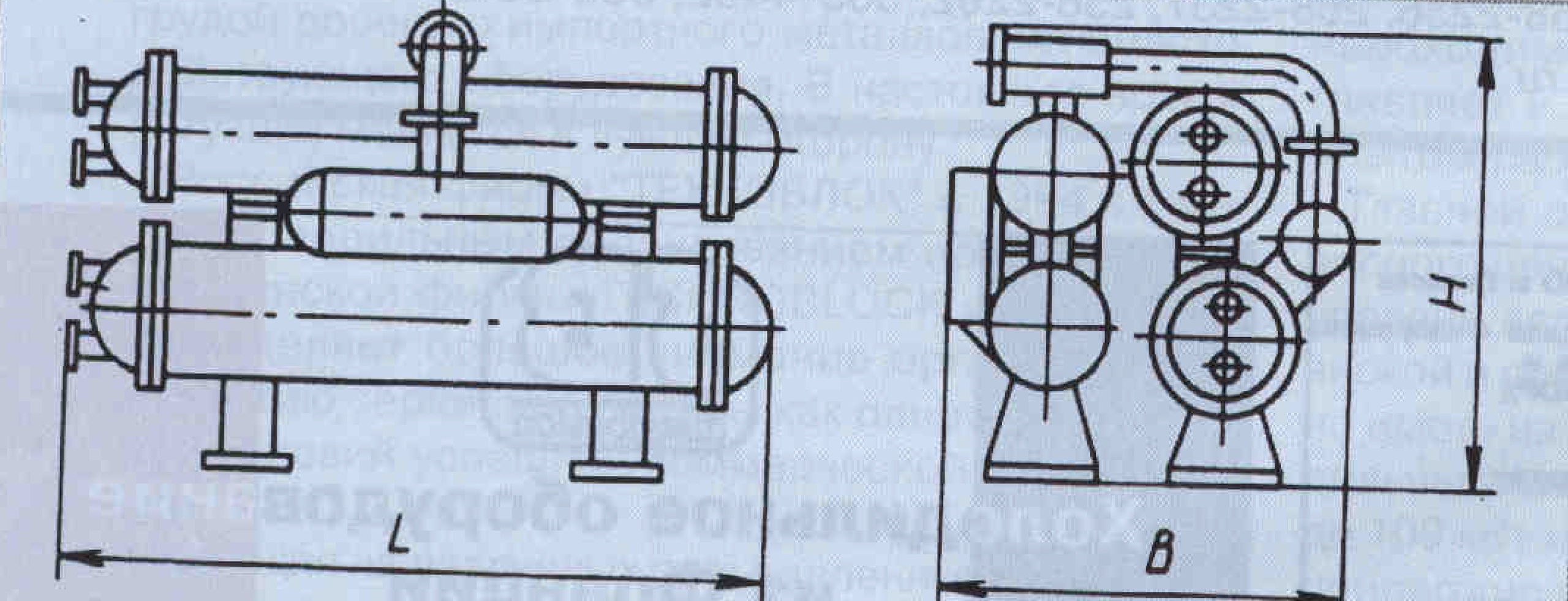

Рис. 2. Компоновка холодильной машины в двухагрегатном исполнении
Марки и технические характеристики серийно выпускаемых компрессионных холодильных машин приведены в таблице.
Технические характеристики комплексных компрессионных холодильных машин

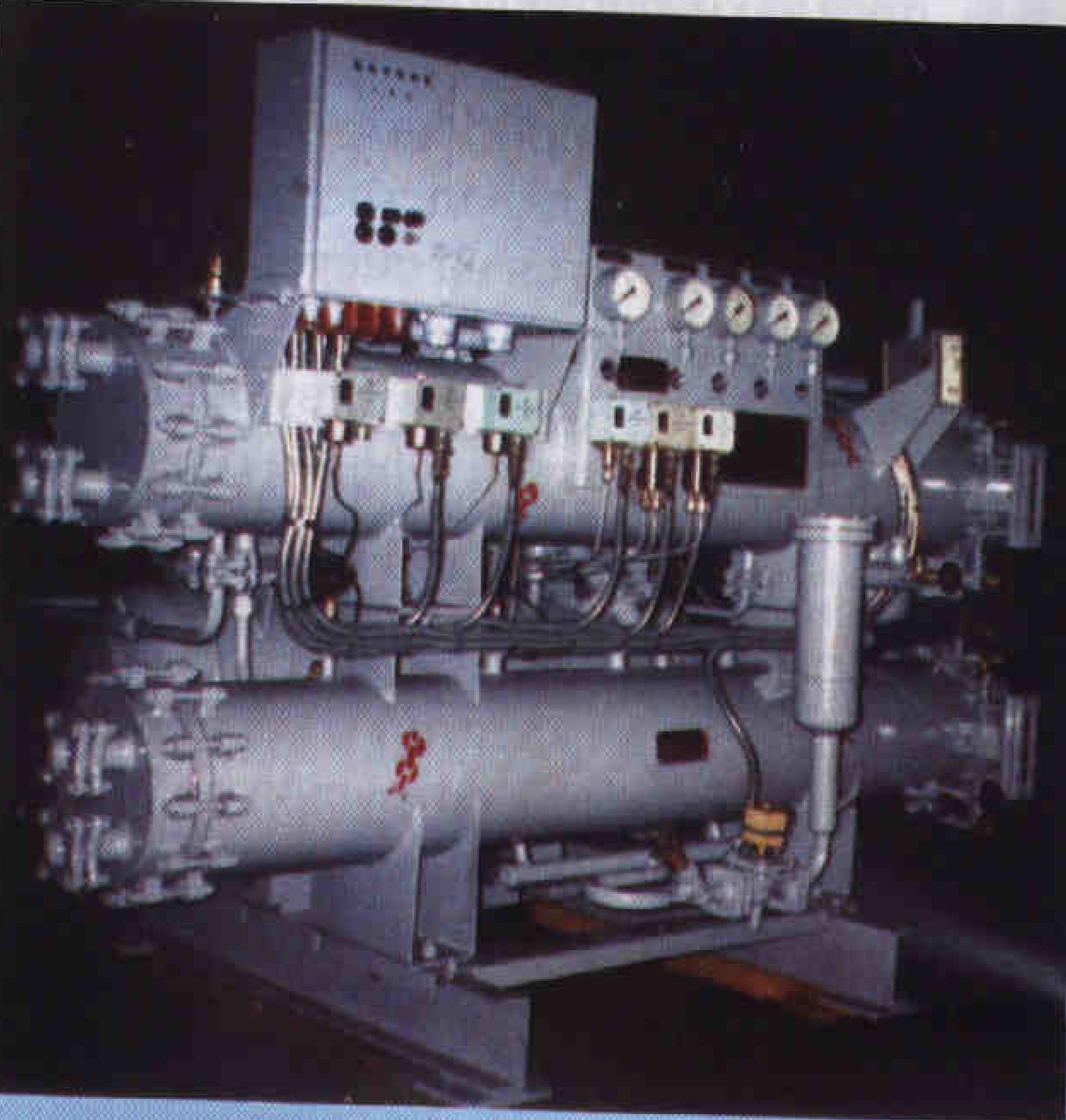

Рис.3. Фреоновая холодильная машина 31МКТ40-2-0 с компрессором ВХ40
На рис.З показана фреоновая холодильная машина 31МКТ40-2-0, а на рис.4 приведены графики зависимости холодопроизводительности Qo и потребляемой мощности N от температуры хладоносителя на вы ходе из испарителя ts и темпера туры охлаждающей воды на входе в конденсатор twi соответственно аммиачной 21МКТ280-7-3 и фреоновой МКТ410-2-3 машин.
Комплексная компрессионная холодильная машина состоит из компрессора, приводного электродвигателя, испарителя, конденсатора, сепаратора, маслоохладителя, насоса и щита автоматики. Однако в зависимости от конструктивных и схемных решений состав конкретной холодильной машины может меняться. Так, например, в машинах с компрессором ВХ40 реализована без- насосная схема подачи масла, поэтому в них отсутствует насос. Для повышения эффективности в среднетемпературном режиме (в том числе в аммиачных холодильных машинах, предназначенных для работы при температуре хладоносителя ниже -20 °C) машина может дополняться экономайзером, обеспечивающим функционирование одноступенчатой машины по схеме, близкой к двухступенчатой.
Все выпускаемые машины оснащаются системами автоматического управления, обеспечивающими их пуск-останов, все виды защит от аварийных ситуаций, контроль основных параметров и сигнализацию при отклонении их от за данных значений, а также автоматическое регулирование холодопроизводительности.
Возможны два способа регулирования: двухпозиционное пуском-остановом и плавное (см. таблицу). При плавном регулировании точность поддержания температуры хладоносителя на вы ходе из испарителя ±1 °C.
Технические характеристики комплексных компрессионных холодильных машин
Марка машины | Марка компрессора | Номинальный режим | Кипение в испарителе
| Расход охлаждаюшей воды, м3/ч | Электродвигатель | Регулирование холодопроизводительности
| Габаритные размеры, мм | Масс: сухая, кг | |||||||
|
| Q0, кВт | °C | t°с |
| Мощность, кВт | Частота вращения, (об/мин) | Длина L | Ширина В | Высота l |
| ||||
31MKT4O-7-O | ВХ40 | 84 | 10 |
25 | холодил |
25 |
30 |
50 (3000) |
ПЗО | 2300 | 1400 | 1900 | 1800 | ||
31MKT40-7-2 | 34 | -10 | 15 | 22 | 2260 | 1350 | 1550 | 2000 | |||||||
2MKT110-7-2 | 2П110 ВХ130
| 138 |
|
|
| 26 | 55 | 25 (1500) |
| 3400 3300 | 1700 2100 | 1860 1880 | 4250 4200 | ||
3MKT110-7-2 31 MKT 130-7-3 | 92 120 |
|
|
| 17 25 | 37 55 | 16,6 (1000) 50 (3000) |
|
|
|
|
| |||
21MKT280-7-3 | ВХ280 | 295 |
|
|
| 50 | 132 |
| П40 | 3720 3700 |
| 2420 2150 | 6300 6920 | ||
22MKT280-7-3 | 312 | ||||||||||||||
Машины холодильные одноступенчатые фреоновые (R22) | |||||||||||||||
31МКТ40-2-0 | ВХ40 | 66 | 6 | 25 | Межтруб. | 20 | 30 | 50 (3000) | д | 2300 | 1350 | 1650 | 1400 | ||
32МКТ40-2-0 | 53 | 2 | Внутритрубн. | 2410 | 1300 | 1520 | |||||||||
31МКТ40-2-2 | 18 | -25 | Межтрубн. | 15 | 22 | 2300 | 1350 | 1650 | |||||||
МКТ110-2-0 | 2П110
| 186 | 2 | Внутритрубн. | 60 | 75 | 25 (1500) | 3725 | 2020 | 1685 | 4250 | ||||
31МКТ130-2-3 | 55 | -25 |
| Межтрубн. | 40 | 55 |
|
| 3630 | 1900 | 1630 | 3400 | |||
21МКТ280-2-1 | ВХ280
| 390 | 2 | Внутритрубн. | 103 | 132 | П40 | 4770 | 1680 | 1920 | 6050 | ||||
24МКТ280-2-3 | 132 | -25 |
|
| 55 | 132 |
|
| 3650 | 1820 | 2100 | 5300 | |||
2МКТ350-2-1 | BX4I0 | 630 | 2 | Внугритрубн. | 143 | 200 | 5000 | 1700 | 2650 | 7700 | |||||
4МКТЗ 50-2-1 | 740 | 6 | Межтрубн. | 130 | 200 | 4150 | 2400 | 252Q | 9145 | ||||||
МКТ410-2-3 | 360 | -10 | ИЗ | 160 | 4150 | 2450 | 2350 | 7500 | |||||||
Обозначения: Q - холодопроизводительность: z, - температура хладоносителя за испарителем; t- температура охлаждающей воды перед конденсатором; Д - двухпозиционное регулирование (пуском-остановом). П40 - плавное 100...40 %, ПЗО - плавное 100...30 %. |
Серийно выпускаемые компрессионные холодильные машины комплектуются кожухотрубными испарителями и конденсаторами. При этом фреоновые машины, рассчитанные на высокотемпературный режим работы, могут комплектоваться испарителями затопленного типа с межтрубным (температура хладоносителя в номинальном режиме t52 = 6 °C) и внутритрубным (для получения ледяной воды с tS2 = 2 °C) кипением.

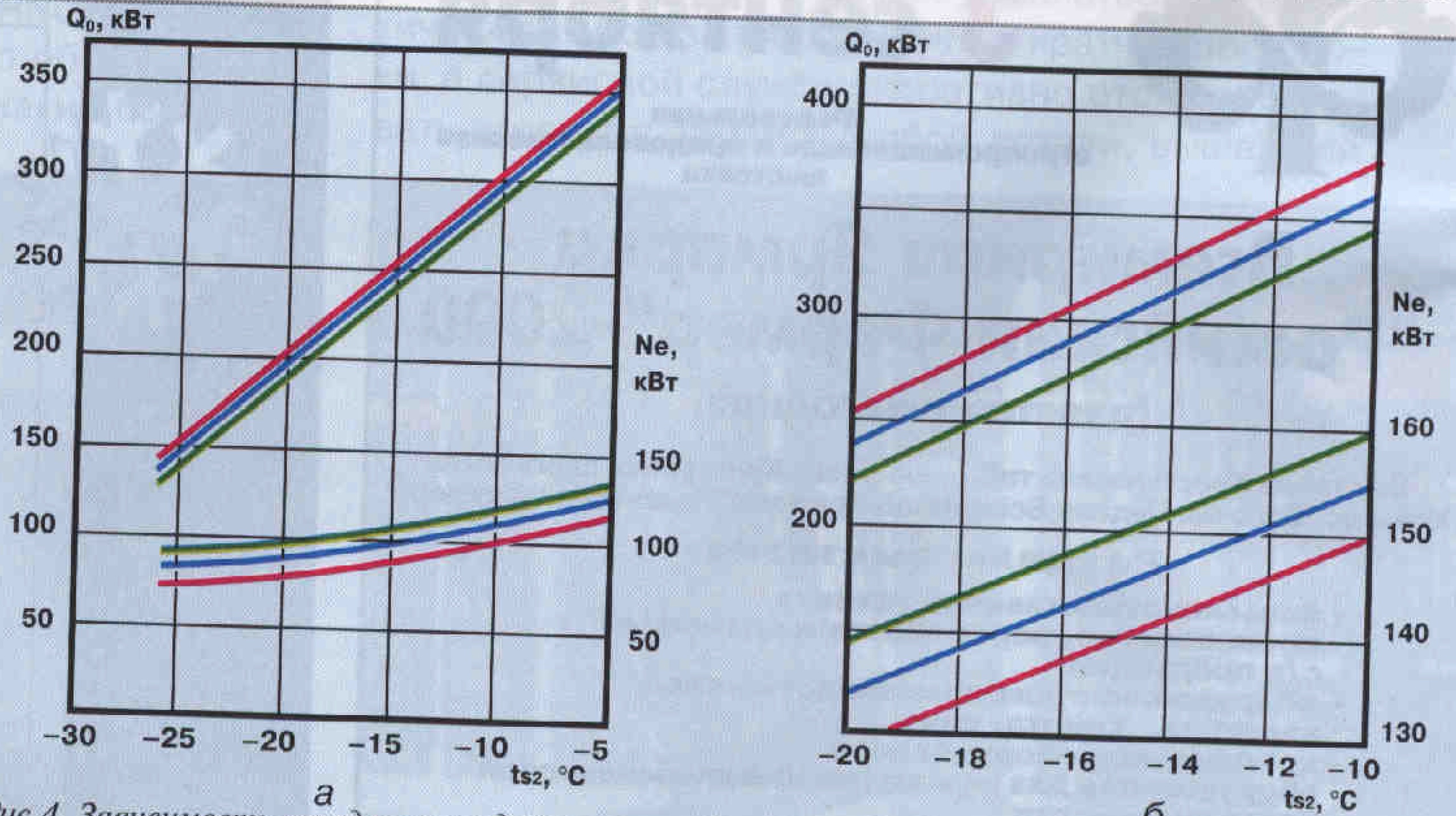

Рис.4. Зависимость холодопроизводительности Qo и потребляемой мощности Ne от температуры хладоносителя на выходе из испарителя t2 и температуры охлаждающей воды на входе.
Не исключается изготовление машин по индивидуальному заказу. Например, возможна поставка машин не с кожухотрубными, пластинчатыми аппарата ми, а также с конденсаторами воздушного и испарительного типа. Под конкретный заказ и по согласованному техническому заданию изготовляются двухступенчатые и каскадные холодильные машины.
Все элементы оборудования комплексной холодильной машины удовлетворяют требованиям действующей нормативной документации, в частности, теплообменные и емкостные аппараты, входящие в состав холодильных машин, соответствуют “Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением” Госгортех надзора РФ.
Вся номенклатура выпускаемых компрессионных холодильных машин сертифицирована в системе ГОСТ Р Сертификационным Центром НП “СЦ НАСТХОЛ” (сертификат соответствия № РОСС. RU.AA45. B00896 от 29.01.99).
Для получения более подробной ин формации о технических характеристиках машин конкретных типоразмеров, а также об условиях заказа и ценах следует обращаться непосредственно на завод.
