New developments in screw and scroll compressors
- Authors: Krinitsky D.G.1, Burdanov N.G.1
-
Affiliations:
- Department of Rotary and Piston Compressors
- Issue: Vol 89, No 9 (2000)
- Pages: 12-13
- Section: Articles
- URL: https://freezetech.ru/0023-124X/article/view/106871
- DOI: https://doi.org/10.17816/RF106871
- ID: 106871
Cite item
Full Text
Abstract
Along with the design of refrigeration compressors, employees of the Department of Rotary and Reciprocating Compressors of VNIIholodmash-Holding OJSC, together with OJSC Penzkompressormash, are actively working to modernize air compressor stations with screw compressors. Over the past three years, a number of air screw compressors have been created with a capacity of 4 to 40 m3 / min and an overpressure of discharge of 0.7 ... 0.9 MPa. These compressors use a new profile of the rotor teeth, designed by OAO VNIIholodmash-Holding, taking into account modern trends.
Full Text
Наряду с конструированием холодильных компрессоров сотрудники отдела роторных и поршневых компрессоров ОАО "ВНИИхолодмаш-Холдинг" совместно с ОАО "Пензкомпрессормаш" проводят активную работу по модернизации воздушных компрессорных станций с винтовыми компрессорами. За последние три года был создан ряд воздушных винтовых компрессоров производительностью от 4 до 40 мЗ/мин и избыточным давлением нагнетания 0,7...0,9 МПа. В этих компрессорах использован новый профиль зубьев роторов, спроектированный в ОАО "ВНИИхолодмаш-Холдинг" с учетом со временных тенденций.
Форма профиля оригинальна и не имеет аналогов. Особое внимание было уделено маслосистеме компрессоров: выбору места впрыска, определению оптимальных значений расхода и температуры подаваемого масла.
Технические характеристики воздушных компрессорных станций с винтовыми компрессорами, а также воз душных винтовых компрессоров приведены в таблице. Результаты испытаний серийного образца воздушного компрессора компрессорной станции 1ВВ-40/9 иллюстрируются рис. 1.

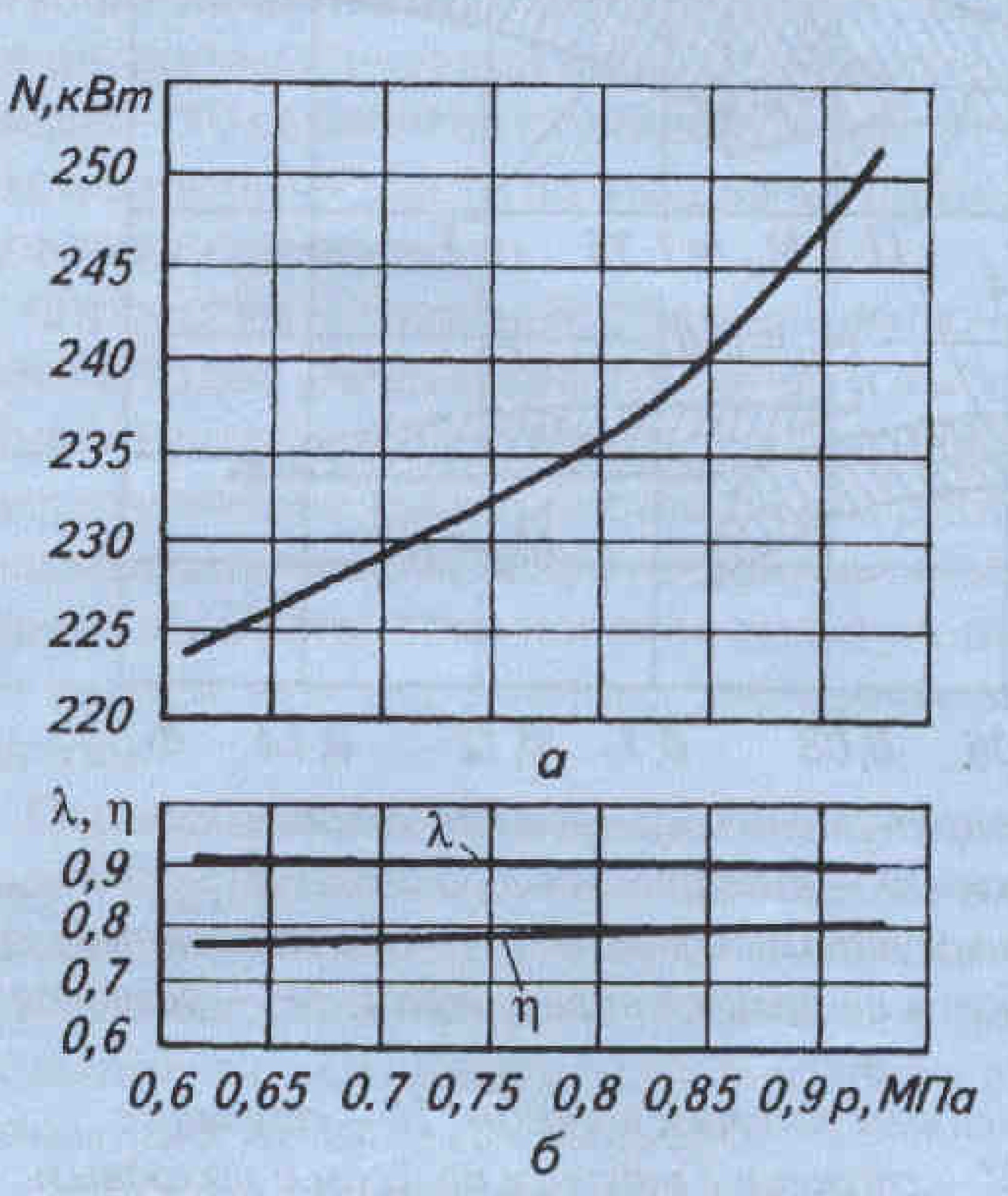

Рис. 1. Зависимость потребляемой эффективной мощности N (а), коэффициента подачи Л и эффективного адиабатного КПД (8) винтового компрессора компрессорной станции 188-40/9 от давления нагнетания р (абсолютное)
Из ряда компрессорных станций наибольший интерес представляют передвижная воздушная компрессорная станция ПВ-4/7, полностью разработанная отделом роторных и поршневых компрессоров ОАО "ВНИИхолодмаш-Холдинг", а также компрессор ВКВ-7/10, предназначенный для сжатия атмосферного воздуха, попутного нефтяного газа и выхлопных газов дизельных двигателей.

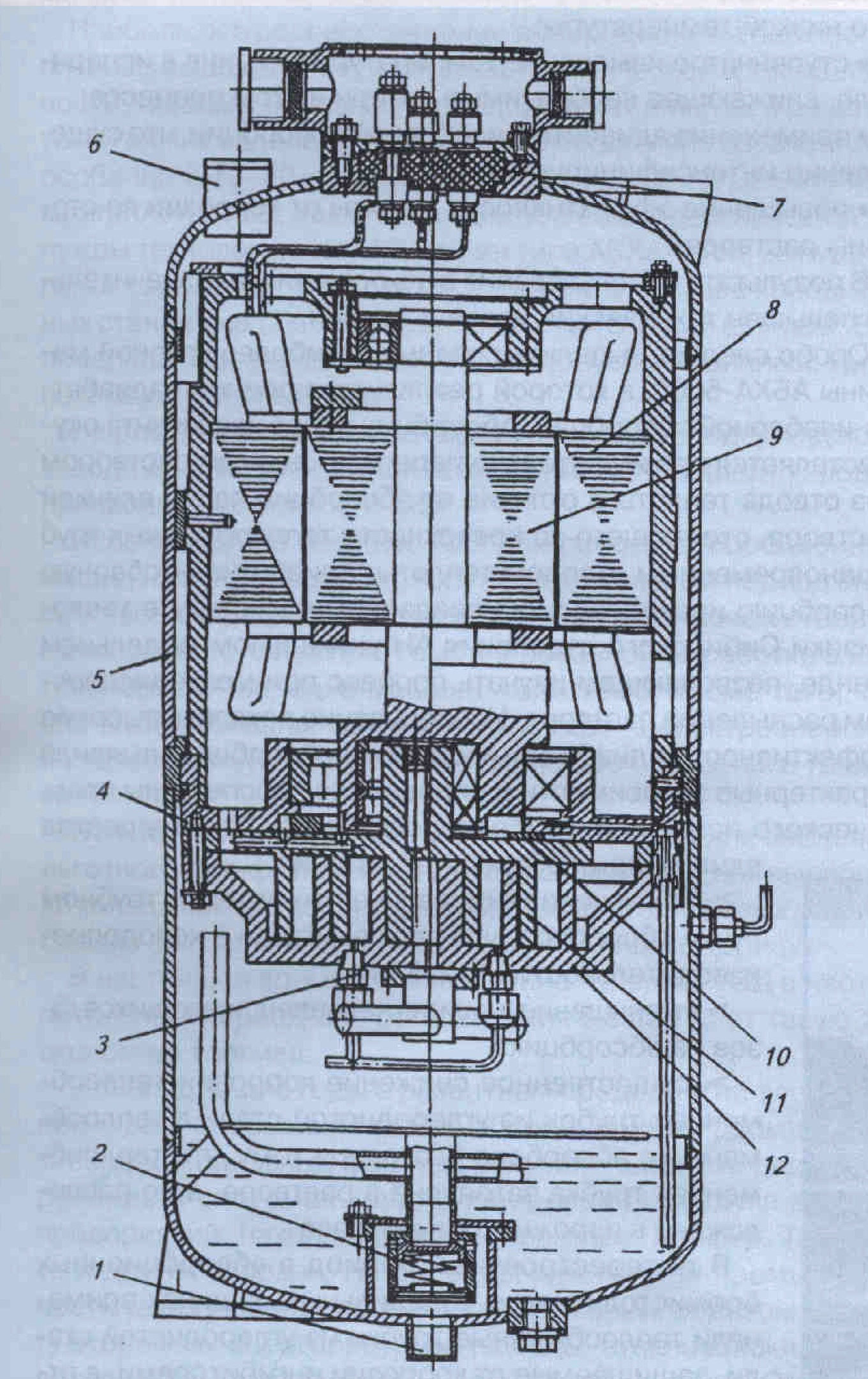

Рис. 2. Спиральный компрессор СК 16: 1 — нагнетательный патрубок; 2 — обратный клапан; 3 — коллектор впрыска хладагента; 4 — проставка; 5 — корпус; 6 — всасывающий патрубок; 7—клеммник; 8 — статор электродвигателя; 9 —ротор; 10 — муфта Ольдгейма; 11 — подвижная спираль; 12 — неподвижная спираль
Отличительной чертой компрессора ВКВ-7/10 является то, что для уплотнения зазоров в компрессоре и снижения температуры нагнетания используется пресная техническая или соленая вода, что позволяет получить сжатый газ без примесей масла.
Отделом роторных и поршневых компрессоров были продолжены также работы по созданию холодильных винтовых компрессорных агрегатов общепромышленного и специального назначения холодопроизводительностью 25... 120 кВт и компрессорно-конденсаторных агрегатов на их базе для комплектации холодильных камер обще промышленного назначения. Технические характеристики холодильных винтовых агрегатов приведены в таблице.
Таблица
Марка | Наружный диаметр винтов**, мм | Относительная длина винтов | Производительность, м3/мин | Мощность электродвигателя, кВт | Число зубьев зацепления винтов** |
Воздушные компрессорные станции | |||||
IBB -40/9 | 300/286 | 1,30 | 40 | 250 | 4/6 |
IBB-34/9 | 270/255 | 1,55 | 34 | 200 | 4/6 |
IBB -34/9 | 270/255 | 1,50 | 34 | 200 | 4/6 |
IBB -30/9 | 240/230 | 1,92 | 30 | 200 | 4/6 |
IBB -27/9 | 270/255 | 1,25 | 27 | 200 | 4/6 |
IBB -20/9 | 240/230 | 1,31 | 20 | 132 | 4/6 |
IBB -9/9 | 170/161 | 1,68 | 8,3 | 55 | 4/6 |
ВКВ-7/10 | 170/161 | 1,68 | 10 | 55 | 4/6 |
ПВ-4/7* | 170/161 | 1,25 | 4 | 33 |
|
Холодильные винтовые агрегаты | |||||
АВ25-2-2 | 90/85,9 | 1,1 | 1 | 15 | 5/7 |
АВ25-7-2 | 90/85,9 | 1,1 | 1 | 15 | 5/7 |
А25-2-3 | 90/85,9 | 1,1 | 1 | 15 | 5/7 |
А25-2-5 | 90/85,9 | 1,1 | 1 | 15 | 5/7 |
22Л50-2-ЗС | 115/108 | 1,0 | 2 | 30 | 5/7 |
А120-2-1С | 141/133 | 1,24 | 4,66 | 45 | 4/6 |
*Передвижная компрессорная станция с дизельным двигателем. **В числителе для ведущего ротора, в знаменателе - для ведомого. |
Характерные особенности компрессорных агрегатов А25-2-3 и А25-2-5 сальниковое горизонтальное исполнение компрессора, возможность работы и на фреоне, и на аммиаке, отсутствие масляного насоса и золотникового регулятора производительности, разгруженный пуск компрессора. Масло охлаждается жидким хладагентом, отбираемым после конденсатора. В агрегате А25-2-5 использована экономайзерная схема, позволяющая значительно увеличить холодильный коэффициент.
В компрессорно-конденсаторных агрегатах АВ25-2-2 и АВ25-7-2, созданных на базе компрессорных агрегатов типаА25, применен конденсатор воздушного охлаждения.
Компрессорные агрегаты 22А50-2-ЗС, А 120-2-1С бес сальниковые, со встроенным электродвигателем на нагнетании компрессора, масляным насосом, золотниковым регулятором производительности и водяным масло охладителем. Агрегаты полностью автоматизированы.
В 1999 г. отделом роторных и поршневых компрессоров проведены испытания макетного образца герметичного спирального компрессора СК 16 (рис.2). Объемная производительность компрессора 0,58 мЗ/мин, мощность электродвигателя 7,5 кВт. Холодопроизводительность составляет 27 кВт при температуре кипения 0 °C и конденсации 35 °C. Для снижения температуры нагнетания в полость сжатия компрессора по капиллярной трубке подается жидкий хладагент, что позволяет расширить диапазон работы компрессора до температуры конденсации 50 °C. На базе компрессора СК 16 спроектирован тепловой насос КТН20 теплопроизводительностью 20 кВт, предназначенный для отопления и горячего водоснабжения индивидуальных коттеджей. При работе на R134a темпера тура горячей воды достигает 65 °C. Источником теплоты низкого потенциала может служить вода из озера, скважины или грунта.
В настоящее время отдел ведет работы по созданию герметичного винтового компрессора на R134а с воздушным охлаждением конденсатора. Холодопроизводительность компрессора 32 кВт при температуре кипения 6 °C и конденсации 45 °C (максимальная температура конденсации 65 °C).
