New integrated automation unit PUM-2000

Abstract

Research and production company "Khimkholodservis" has developed and successfully introduces a new complex automation unit PUM-2000 to control refrigeration machines and units based on domestic and foreign screw compressors. It is based on modern microprocessor technology, which is the most advanced in modern instrumentation.

Full Text

Научно-производственная фирма “Химхолодсервис” разработала и успешно внедряет новый блок комплексной автоматики ПУМ-2000 для управления холодильными машинами и агрегатами на базе отечественных и зарубежных винтовых компрессоров.

Он создан на базе современных микропроцессорных технологий, являющихся самыми передовыми в современном приборостроении.

ПУМ-2000 предназначен для автоматического контроля, регулирования, защиты и управления холодильными машинами и агрегатами. Он обладает большими возможностями по сравнению с существующими системами КСА и А-80 с точки зрения точности измерения параметров контролируемых рабочих режимов и сохранения информации о параметрах технологических процессов.

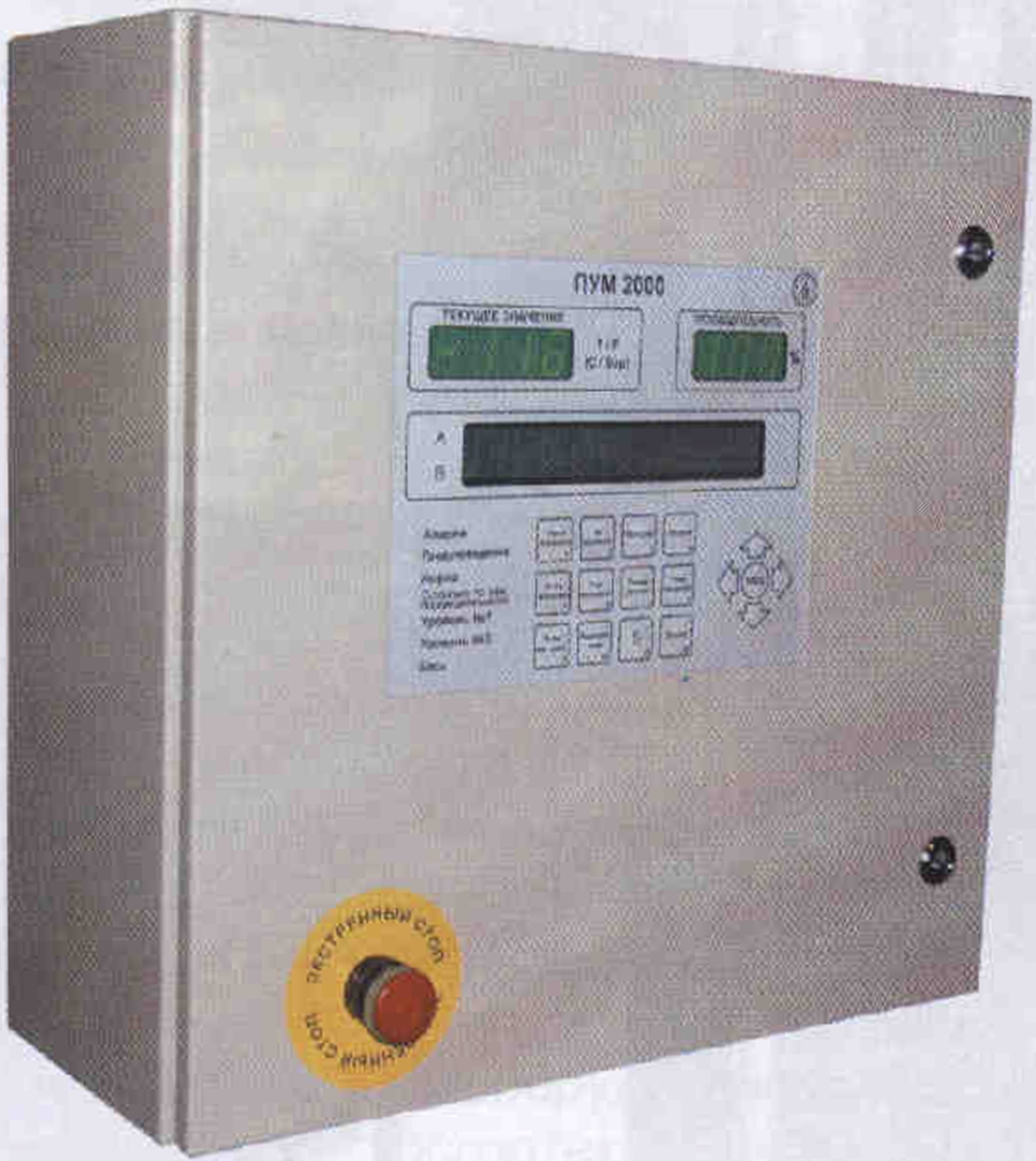

Фото

Конструктивно ПУМ-2000 выполнен в виде герметичного шкафа с габаритными размерами 400x400x200 мм и имеет гермовводы для кабельных планов. Корпус прибора, изготовленный из стального листа с многослойным лакокрасочным покрытием, выдерживает высокие механические нагрузки в процессе эксплуатации.

Внутри шкафа находятся программируемый контроллер с разъемами для подключения входных и выходных каналов, блоки питания, создающие напряжения 5 В и 24 В для питания микроконтроллера и активных датчиков; входные и выходные модули; адаптер тока электродвигателя.

На передней панели прибора расположены клавиатура пленочного типа (внешняя антибликовая сторона устойчива к истиранию и воздействию агрессивных сред); светодиоды индикации состояния объекта контроля (норма, предупреждение о возможной аварии, авария); кнопка “Аварийный стоп”; два цифровых индикатора, отражающих положение золотника, а также двухстрочный жидкокристаллический экран для вывода на просмотр текущих значений параметров работы машин и параметров настройки. Функциональное назначение клавиш управления указано на русском языке. При нажатии клавиши загорается зеленый светодиод, что позволяет визуально удостовериться в активации соответствующей функции. Русскоязычное меню и наличие светодиодов в клавишах значительно облегчают работу обслуживающего персонала, не требуя от него специальной подготовки для работы с ПУМом.

Технические характеристики ПУМ-2000:

Напряжение питания, В                      220

Степень защиты                                 IP55

Режим работы                                    Ручной или автоматический

Число универсальных входов            32 (4 модуля по 8 каналов)

Число дискретных выходов               24 (3 модуля по 8 каналов)

Прибор обладает следующими функциональными особенностями:

• Между входными и выходными цепями и системами питания предусмотрена гальваническая развязка.
• При отключении питания все настройки сохраняются.
• Программное обеспечение имеет функцию самодиагностики с выводом информации на русском языке (по требованию заказчика может быть на английском), что позволяет на месте быстро определить характер неисправности.
• Возможна корректировка уставок параметров и выбор режима работы холодильной машины.
• В процессе эксплуатации можно дистанционно контролировать все параметры работы агрегата (холодильной машины), вести статистику как аварийных событий, так и нормальной работы с распечаткой протоколов событий в буквенно-цифровом и графическом виде.
• Прибор может работать как один, так и совместно с другими аналогичными приборами, общаясь по шине RS 232/485.
• Все входы прибора защищены оптическими радиоэлементами.

В новом приборе была учтена возможность применения датчиков и исполнительных устройств как отечественного, так и импортного производства. Универсальные входы позволяют конфигурировать систему автоматики по желанию заказчика программным способом, что значительно снижает эксплуатационные расходы, так как в процессе модернизации производства не требуется замены оборудования.

ПУМ непрерывно измеряет и контролирует следующие параметры работы холодильной машины:

• давления всасывания, нагнетания масла после маслоохладителя, в коллекторе подачи масла в компрессор, в первой секции маслоотделителя, во второй секции маслоотделителя;
• температуры нагнетания, в коллекторе подачи масла в компрессор, хладоносителя на входе в испаритель, хладоносителя на выходе из испарителя;
• ток электродвигателя компрессора;
• аварийные уровни хладагента в испарителе и масла в маслоотделителе.

Отслеживаются также внешние блокировки (возможность взаимодействия холодильной машины с другим оборудованием, например с насосной группой хладоносителя); состояние датчиков реле высокого давления (включено, выключено), реле низкого давления (включено, выключено); потери давления масла в фильтрах грубой и тонкой очистки; разность давлений в первой и во второй секциях маслоотделителя.

Для всех аналоговых сигналов существуют предупреждающие значения, при достижении которых запрещается дальнейшее увеличение нагрузки компрессора, и аварийные значения, при которых происходит остановка холодильной машины.

При достижении номинального значения тока электродвигателя компрессора l_дн запрещается увеличение нагрузки на компрессор. При повышении тока выше максимального значения (l_дн>105%) выдается сигнал на разгрузку компрессора. При уменьшении тока до 95% l_дн выдается разрешение на дальнейшую загрузку компрессора.

Регулирование производительности холодильной машины может осуществляться по одному из трех параметров: давление всасывания, температура хладоносителя на входе в испаритель, температура хладоносителя на выходе из испарителя.

В случае неполадок в машине на встроенном дисплее можно увидеть, по какому параметру произошло предупреждение или отключение машины (при нажатии на клавишу “Расшифровка аварии” расшифровывается параметр, по которому произошла авария).

Процесс монтажа и наладки значительно упрощается благодаря удачной компоновке прибора, применению современных разъемов с легким доступом как для монтажа, так и для проверки универсальных входов. При разработке прибора была учтена российская специфика проведения монтажных и пусконаладочных работ.

ПУМ-2000 дешевле, чем импортные аналоги с тем же набором функций. Срок службы прибора не менее 12 лет. Он выпускается в соответствии с техническими условиями ТУ4218-003-35937536-02, согласованными УМО Госгортехнадзора России, имеет сертификат № РОСС RU.ME20.H00617 и разрешение Госгортехнадзора РФ на применение.

ПУМ-2000 позволяет запускать холодильную машину в автоматическом режиме с помощью микропроцессорной системы управления, ограничивающей нагрузку при достижении предупредительных значений параметров, и ограничителя тока электродвигателя компрессора.

ПУМ-2000 управляет работой маслонасоса и обеспечивает постепенное включение электродвигателей вентиляторов воздушного маслоохладителя и воздушного конденсатора в зависимости от заданных величин давления конденсации и температуры масла.

Научно-производственной фирмой “Химхолодсервис” разработаны и производятся также силовые шкафы с защитной и коммутационной аппаратурой для управления исполнительными устройствами холодильной машины. Силовые шкафы обеспечивают включение и выключение ТЭНов подогрева масла при остановке холодильной машины, включение и выключение маслонасоса, вентиляторов воздушного маслоохладителя и конденсатора, пуск и остановку электродвигателя компрессора по командам, поступающим с ПУМ-2000.

Для снижения пускового тока электродвигателя компрессора применяют схемы с переключением со “звезды” на “треугольник” или устройства плавного пуска (софт-стартеры), использование которых дает возможность снизить пусковые токи до 150-220% от / номинального (вместо 600-700% при прямом запуске), что позволяет значительно уменьшить ударные и механические нагрузки и продлить срок службы оборудования.

В течение трех лет приборы ПУМ-2000 и силовые шкафы успешно эксплуатируются в составе винтовых агрегатов и холодильных машин, изготовленных фирмой “Химхолодсервис”, на ряде крупных объектов, в том числе на Щелковском мясокомбинате в Московской области, Останкинском молочном комбинате в Москве, Вологодском молочном комбинате, на катке “Сокольники” в Москве, на Уральском электрохимическом комбинате в Новоуральске.

Эксплуатационники по достоинству оценили высокие технические характеристики ПУМ-2000, его удобство и надежность.

Последняя разработка фирмы - ПУМ-2000(2) для оснащения двухступенчатых винтовых агрегатов - проходит в настоящее время эксплуатационные испытания. Ее серийный выпуск намечен в 2004 г.

В лице НПФ «Химхолодсервис» заказчик найдет надежного партнера, осуществляющего не только поставку оборудования, но и его монтаж, пусконаладку, гарантийное и сервисное обслуживание.
