Developments in technology and the growing demands of today's refrigeration market are stimulating equipment manufacturers to create a new level of technology. Alfa Laval has developed the completely unique Alfa Nova stainless steel plate heat exchanger. Alfa Laval's vast experience and global leadership in heat-exchange equipment for refrigeration has made this project a success.
Full Text
История лидерства компании Альфа Лаваль в области производства пластинчатых паяных теплообменников берет начало в 70-х годах прошлого века. Тогда на рынок холодильной техники было предложено абсолютно новое решение - меднопаяный пластинчатый теплообменник для систем охлаждения жидкостей. Такие преимущества данного типа оборудования, как компактность и прочность, высокий коэффициент теплопередачи, простота монтажа, получили заслуженную оценку как у производителей, так и у потребителей холодильного оборудования. В дальнейшем данный тип оборудования динамично развивался - был предложен ряд конструктивных новинок, запатентованных компанией Альфа Лаваль:
- Equalancer system - система равномерного распределения двухфазного потока хладагента по поверхности теплообменника;
- Dualaced system - система двух независимых контуров хладагента и одного контура хладоносителя, комплектно реализованная в одном теплообменнике.
Сегодня компания Альфа Лаваль имеет устойчивую позицию лидера на рынке меднопаяных пластинчатых теплообменников.

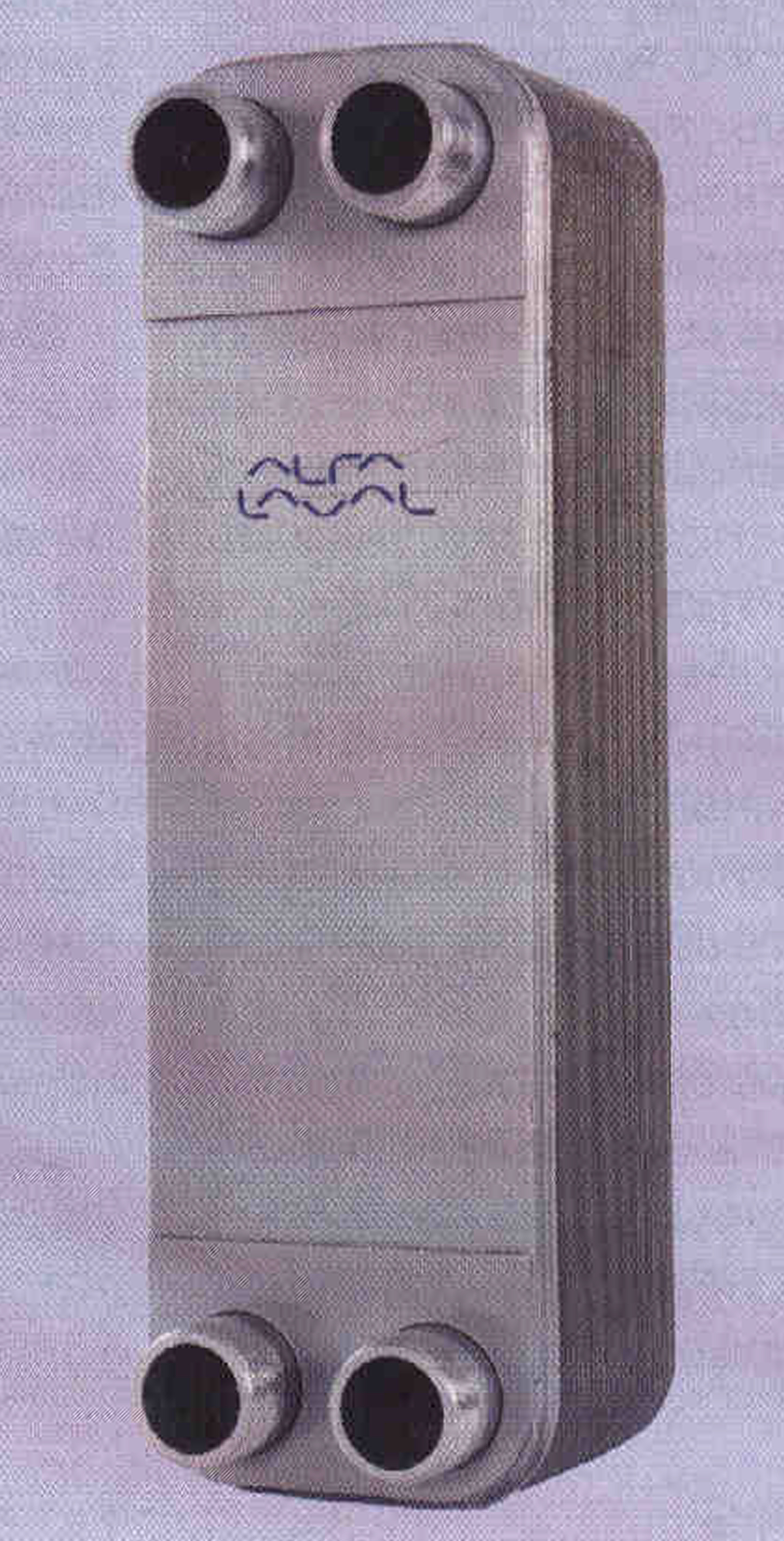

Внешний вид теплообменника
Развитие промышленной холодильной техники с использованием аммиачных холодильных машин потребовало нового решения от поставщиков теплообменного оборудования. Никельпаяные теплообменники стали новым шагом компании Альфа Лаваль в области производства пластинчатых теплообменников. Первые такие аппараты были созданы в 80-х годах прошлого века. Наибольшее применение никельпаяные теплообменники в качестве испарителей, переохладителей и предконденсаторов получили в производстве компактных аммиачных чиллеров.
Таким образом, положительный опыт компании Альфа Лаваль в технологии производства паяных теплообменников составляет более 30 лет.
Новым прорывом в технологии пластинчатых теплообменников стал цельнопаяный аппарат Alfa Nova из нержавеющей стали. Впервые в мире компанией Альфа Лаваль было предложено использование идентичных материалов как в пластинах теплообменника, так и в припое. Метод изготовления теплообменника получил название Alfa Fusion и был запатентован компанией в 2003 г.
В теплообменниках серии Alfa Nova пластины и припой сделаны из нержавеющей стали марки AISI 316. Паяное соединение в этом случае позволяет получить плотный контакт между пластинами, а однородность материала в теплообменнике обеспечивает его высокие механико-прочностные и термические характеристики.
Технология Alfa Fusion применима в очень широком диапазоне рабочих температур: максимальная температура составляет 550°С (при стандартном методе пайки теплообменников предел равен 225°С).
Особого внимания заслуживает высокий уровень усталостной прочности теплообменников, изготовленных по данной технологии. Так, аппарат Alfa Nova выдерживает 2 млн рабочих циклов (изменение давления от 0 до 30 бар и температуры от 15 до 115 °С за один цикл). Стандартный вариант паяного теплообменника рассчитан лишь на 200 000 рабочих циклов.

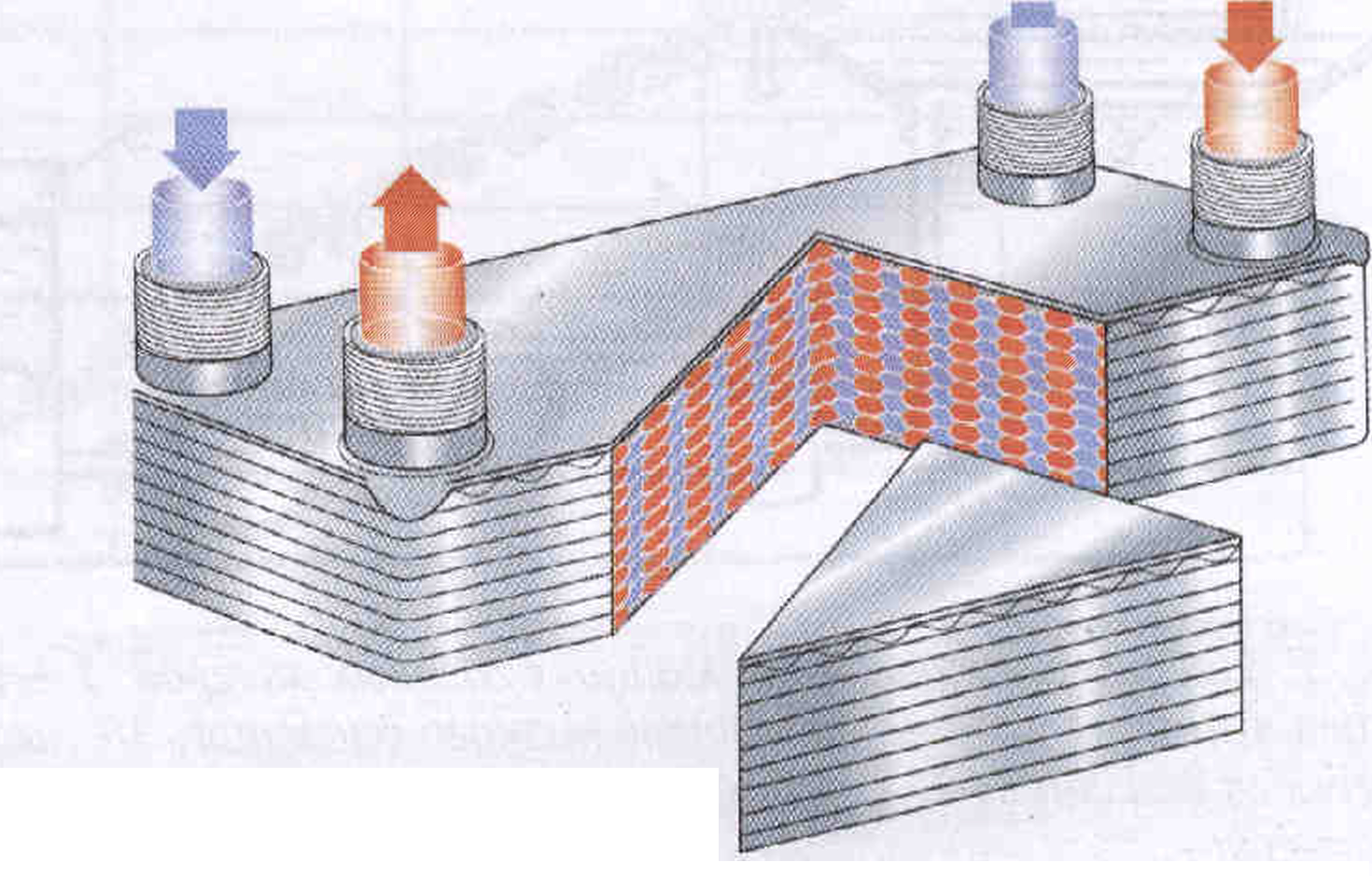

Принцип распределения потоков в пластинчатом теплообменнике
Изготовление теплообменников из одного материала - нержавеющей стали - позволяет повысить уровень антикоррозионной стойкости аппаратов, применять их в пищевых производствах.
Сейчас теплообменники по технологии Alfa Fusion производят только из нержавеющей стали марки AISI 316, но в перспективные планы входит применение также других типов материалов.
Компанией Альфа Лаваль проведен сравнительный анализ различных типов теплообменного оборудования (см. таблицу) с оценкой результатов по пятибалльной системе (1- самые плохие показатели; 5 - наилучшие показатели).
Таблица. Сравнительный анализ теплообменников различных типов
Сравнительные показатели | S&T | СВ | NB | SW | РНЕ | WPHE | Alfa Nova |
Размер теплообменника | 1 | 5 | 5 | 3 | 3 | 4 | 5 |
Объем хладагента | 1 | 5 | 5 | 5 | 5 | 4 | 5 |
Соотношение цены и эффективности работы | 2-3 | 5 | 5 | 3 | 3 | 1 | 4 |
Рабочая температура | 3-5 | 4 | 1 | 3 | 3 | 5 | 3 |
Рабочее давление | 3-5 | 4 | 4 | 2 | 2 | 5 | 5 |
Усталостная прочность | 3-5 | 3 | 1 | 5 | 5 | 4 | 4 |
Коррозионная устойчивость | 3-5 | 3 | 4 | 5 | 5 | 4 | 4 |
Сопротивление разрушению при замерзании | 3-5 | 3 | 1 | 5 | 5 | 2 | 3 |
Уровень экологичности и гигиеничности | 2 | 4 | 2 | 4 | 4 | 2 | 5 |
S&T - кожухотрубные теплообменники; СВ - меднопаяные пластинчатые теплообменники; NB - никелепаяные пластинчатые теплообменники; SW - полусварные пластинчатые теплообменники; РНЕ - разборные пластинчатые теплообменники; WPHE - цельносварные пластинчатые теплообменники. |
Приведенные данные позволяют сделать вывод, что новый тип теплообменного аппарата Alfa Nova при компактной конструкции и относительно невысокой стоимости имеет отличные эксплуатационные характеристики и может быть использован в технологиях с высоким уровнем экологической безопасности.
Основные области применения этого типа теплообменников:
• аммиачные холодильные машины и абсорбционные машины;
• оборудование для пищевых производств;
• компрессорно-дизельное оборудование;
• оборудование для теплоснабжения и отопления.
Первый стандартный теплообменный аппарат нового типа NSH 76 имеет следующие рабочие характеристики:
Минимальная рабочая температура, °С -50
Максимальная рабочая температура, °С +175
Минимальное рабочее давление Вакуум
Максимальное рабочее давление, бар 25
Вместимость рабочего канала, л 0,25
Максимальный расход, м3/ч 34
Материал теплообменника Нержавеющая сталь
AISI316
Теплообменники серии NSH 76 с октября 2003 г. поставляются компанией Альфа Лаваль для производителей холодильных систем в России.
