Products of the Moscow plant "Compressor"

Abstract

The plant produces a wide range of capacitive and auxiliary equipment used to improve the energy efficiency of refrigeration machines and installations, as well as to ensure their stable and safe operation. The equipment includes: liquid separators, intermediate vessels, oil separators, oil filling vessels (oil collectors), receivers, liquid filters, etc.

Full Text

ЕМКОСТНАЯ И ВСПОМОГАТЕЛЬНАЯ ХОЛОДИЛЬНАЯ АППАРАТУРА

Заводом выпускается широкий спектр емкостной и вспомогательной аппаратуры, используемой для повышения энергетической эффективности холодильных машин и установок, а также для обеспечения их стабильной и безопасной работы. В состав аппаратуры входят: отделители жидкости, промежуточные сосуды, маслоотделители, маслозаправочные сосуды (маслосборники), ресиверы, жид костные фильтры и др.

ОТДЕЛИТЕЛИ ЖИДКОСТИ

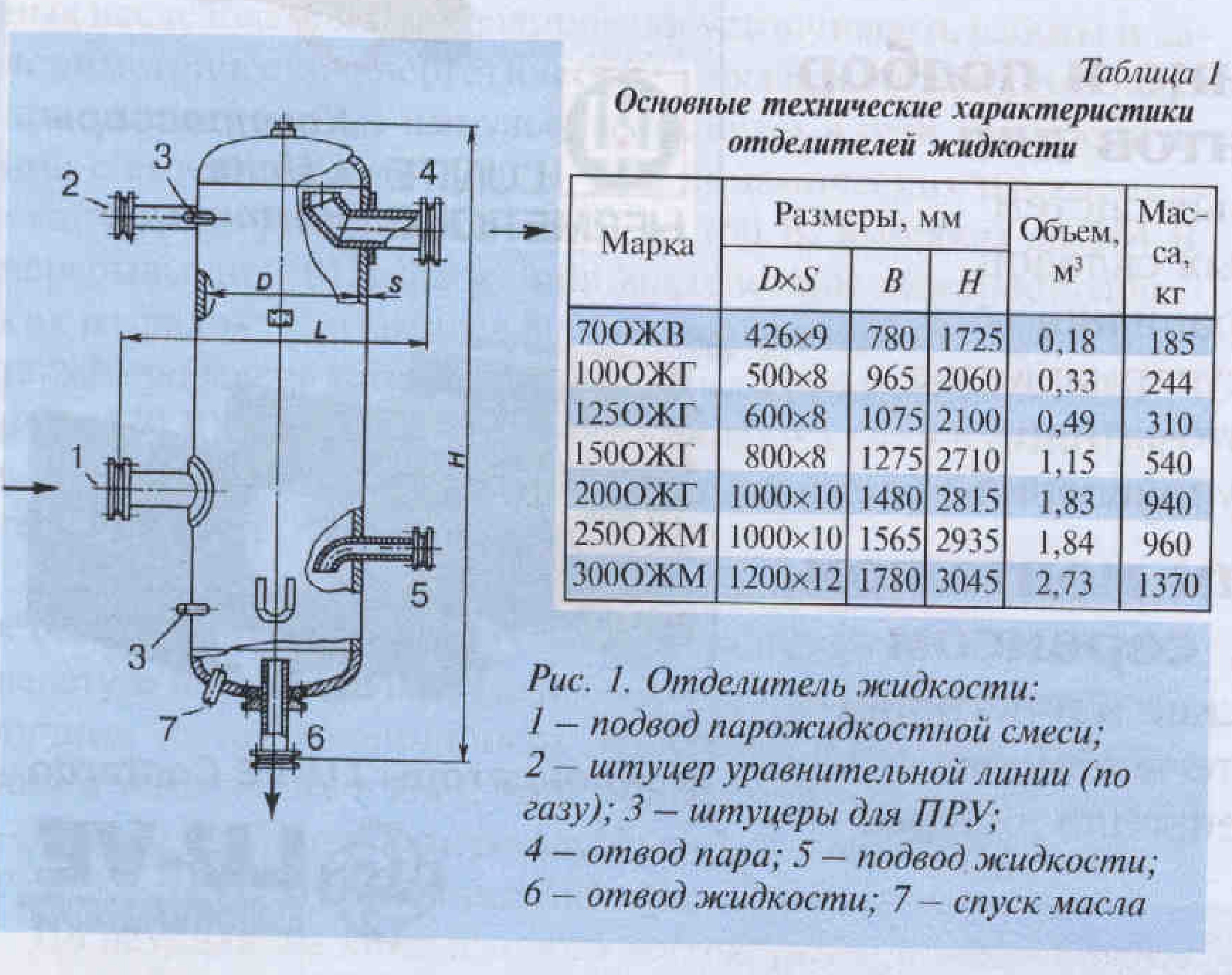

Рис. 1.

Отделители жидкости (рис. 1) предназначены для улавливания капель жидкости, содержащихся в парах хладагента. Для предотвращения попадания в компрессор жид кости вместе с всасываемыми парами хладагента отделитель жидкости устанавливают между испарительной системой и компрессором. При использовании отделителя жидкости для питания хладагентом испарительной системы исключается попадание пара в охлаждающие аппараты и обеспечивается заполнение их жидкостью, что способствует повышению интенсивности теплообмена. Основные технические характеристики отделителей жидкости даны в табл. 1.

ПРОМЕЖУТОЧНЫЕ СОСУДЫ

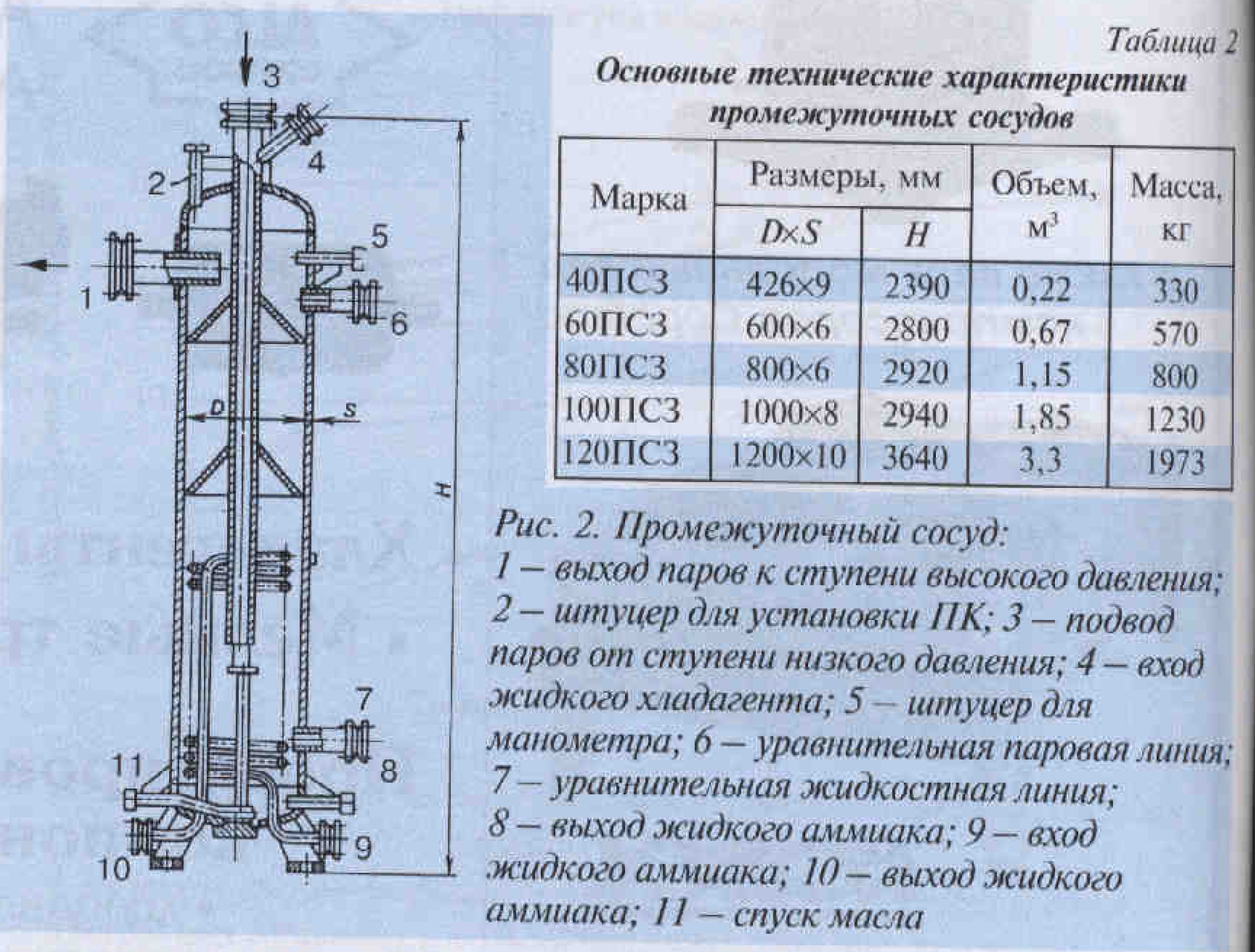

Рис. 2.

Промежуточные сосуды (рис. 2) применяют в двух ступенчатых аммиачных холодильных машинах и установках для охлаждения пара перед второй ступенью сжатия и переохлаждения жидкости после конденсатора. Это позволяет снизить расход электроэнергии на производство холода. Основные технические характеристики выпускаемых заводом промежуточных сосудов даны в табл. 2.

МАСЛООТДЕЛИТЕЛИ

Маслоотделители (рис.З) в холодильных машинах и установках служат для улавливания масла, уносимого хладагентом из компрессора. Применение маслоотделителя позволяет повысить эффективность теплообменных аппаратов установки, работающих на ограниченно растворяющихся в маслах хладагентах (R717, R22 и пр.).

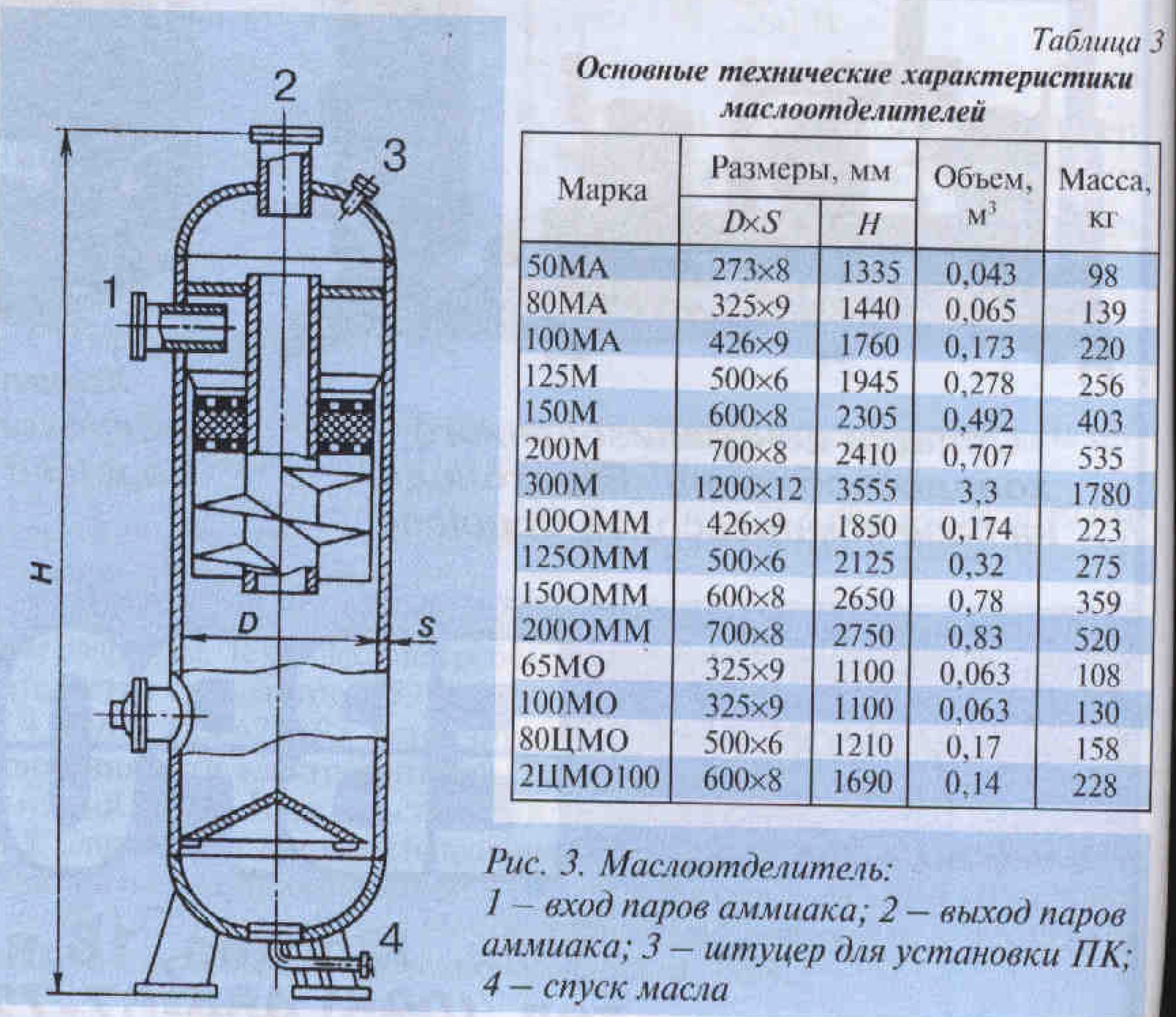

Рис. 3.

По принципу действия маслоотделители делятся на два основных типа: инерционные (М, МА) и барботажные (ОММ). Заводом изготовляются также фреоновые центробежные маслоотделители типа ЦМО. В табл. 3 даны основные технические характеристики выпускаемых заводом маслоотделителей.

МАСЛОЗАПРАВОЧНЫЕ СОСУДЫ

Маслозаправочные сосуды, или маслосборники (рис. 4), предназначены для слива масла из аппаратов холодильной установки и его последующего удаления из системы. Заводом выпускаются маслозаправочные сосуды двух типоразмеров — I0M3C и 60МЗС, основные технические характеристики которых даны в табл. 4.

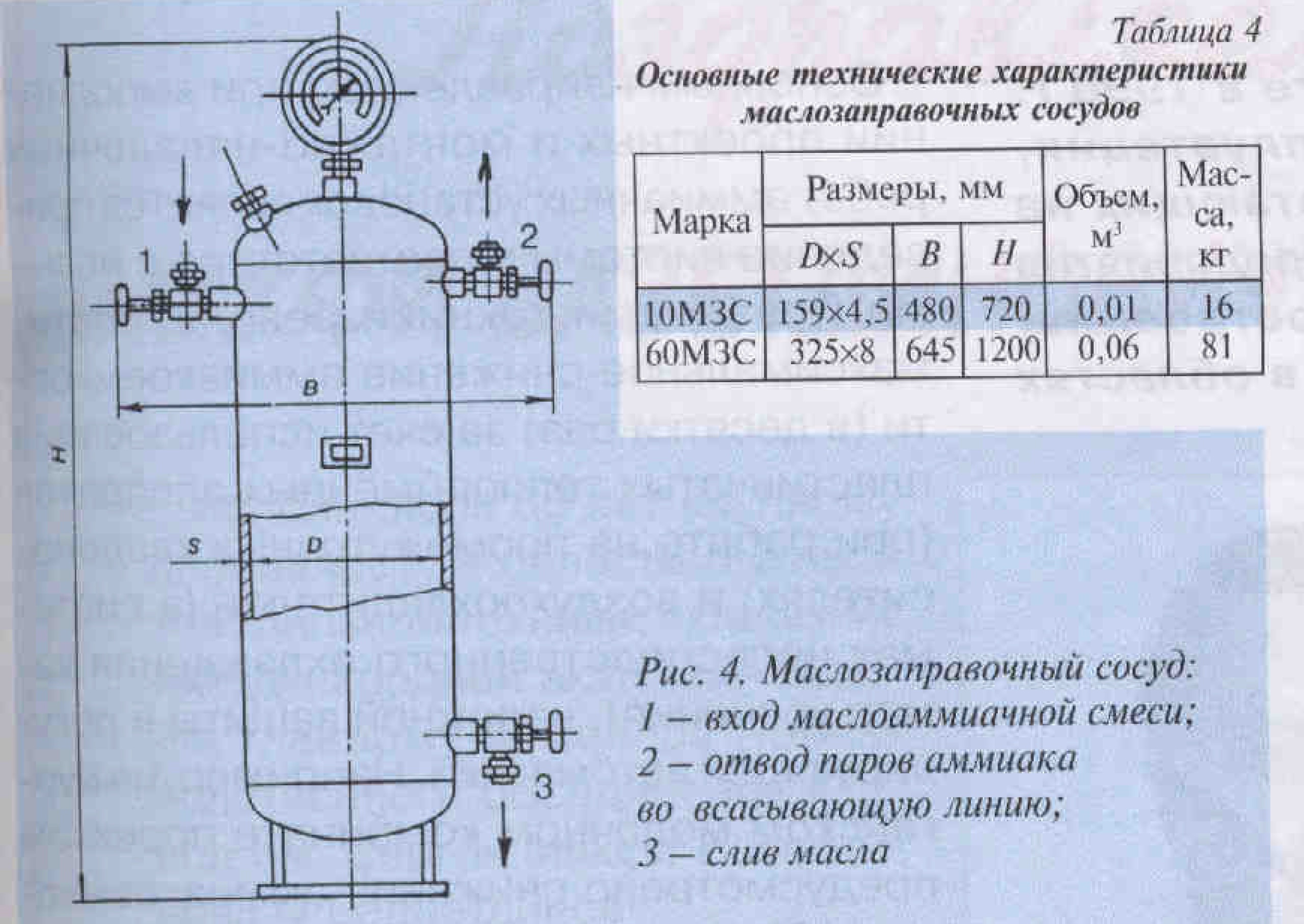

Рис. 4.

РЕСИВЕРЫ

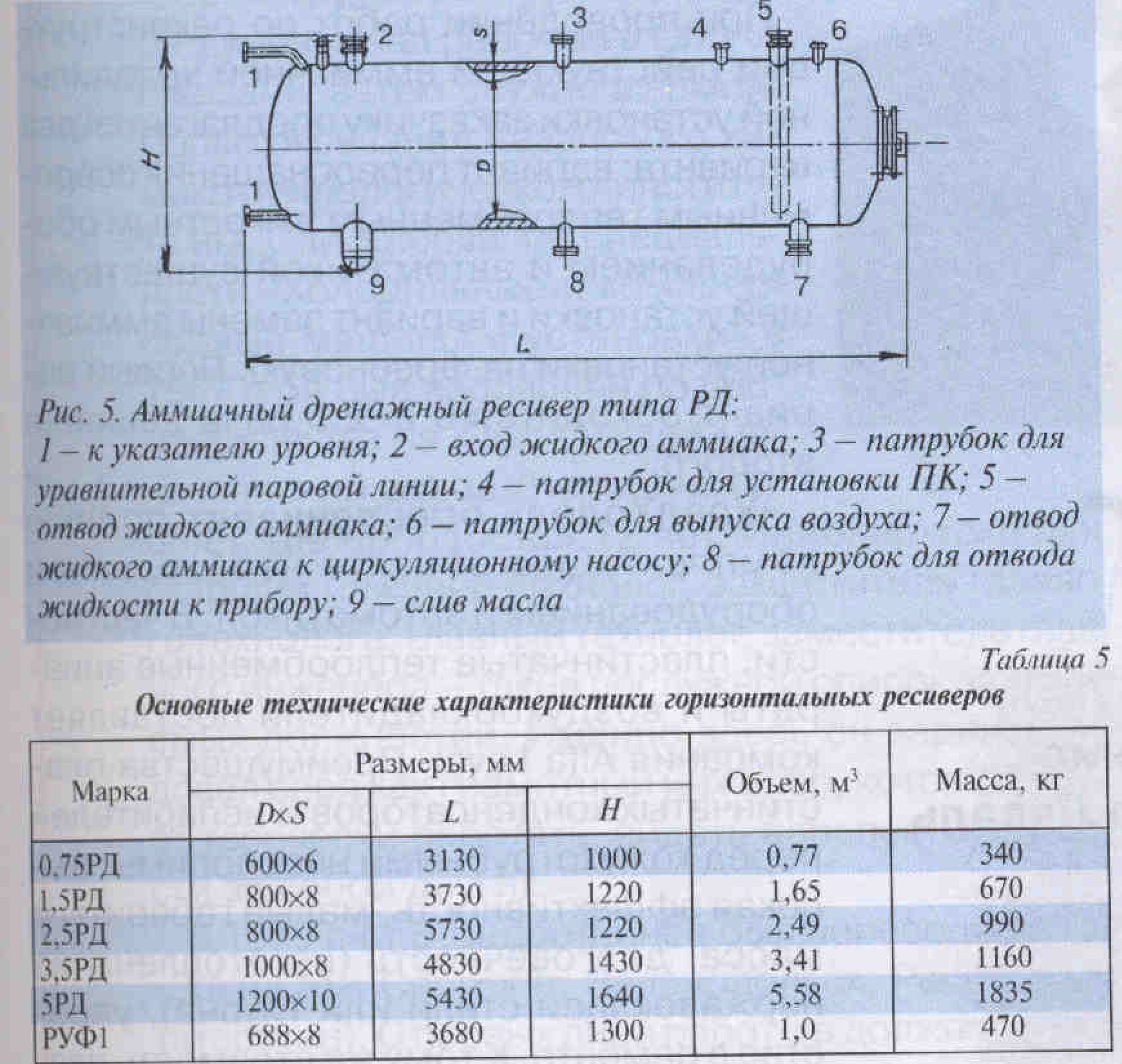

Рис. 5.

В холодильных установках ресиверы служат емкостями для жидкого хладагента. Заводом выпускаются аммиачные ресиверы как дренажные — горизонтальные типа РД (рис. 5) и вертикальные типа РДВ (рис. 6), так и циркуляционные вертикальные типа РЦВ, а также фреоновый ресивер РУФ1. Основные технические характеристики этих аппаратов даны в табл. 5 и 6.

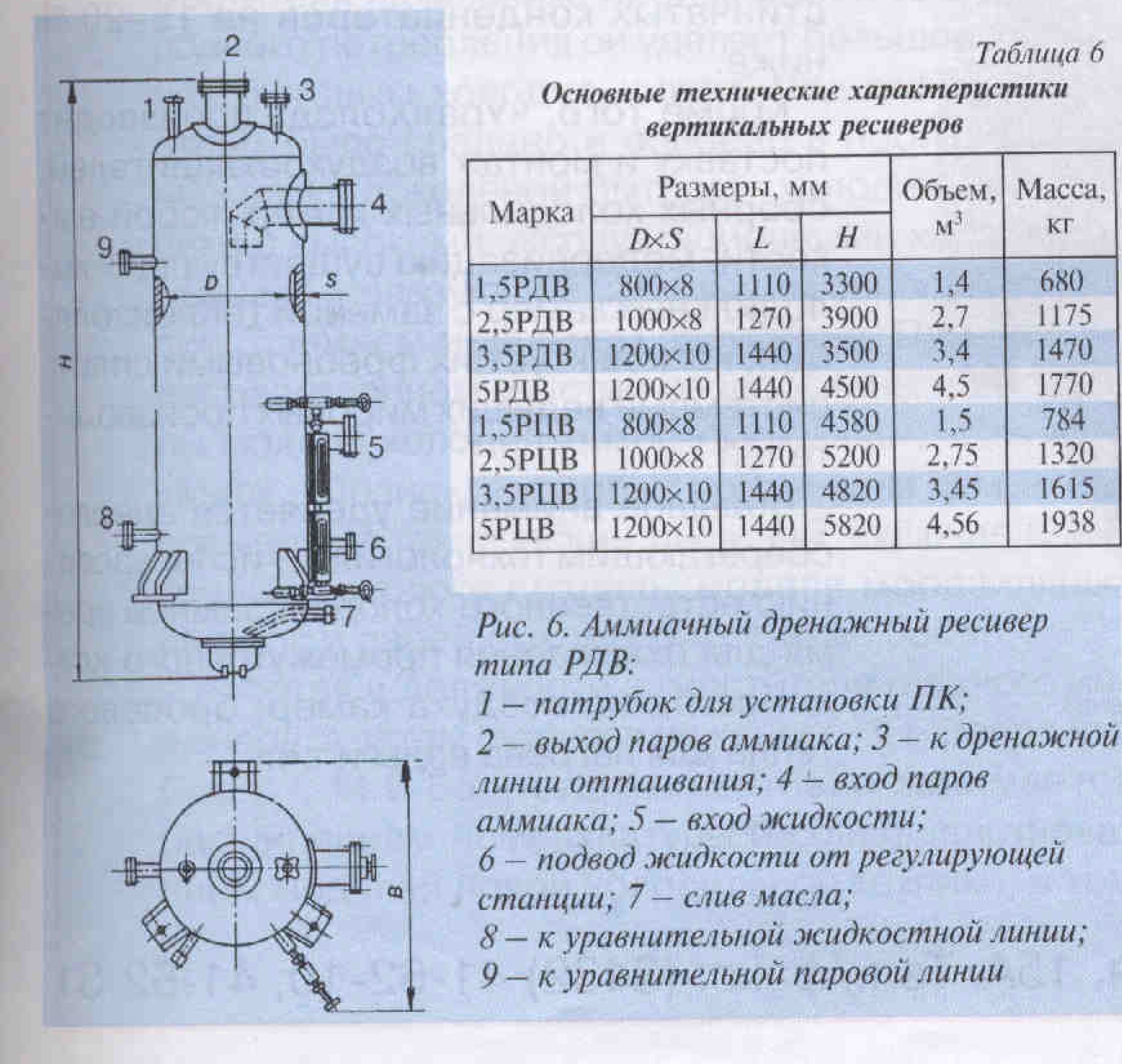

Рис. 6.

Рис. 4. Маслозаправочный сосуд: 1 — вход масло аммиачной смеси; 2 — отвод паров аммиака во всасывающую линию; 3 — слив масла

ЖИДКОСТНЫЕ ФИЛЬТРЫ

Жидкостные фильтры типа Ф (рис.7) предназначены для защиты от загрязнений приборов автоматики, через которые жидкий хладагент посту наст в сосуды холодильной установки. Заводом выпускаются фильтры шести типоразмеров. Их основные технические характеристики даны в табл. 7.

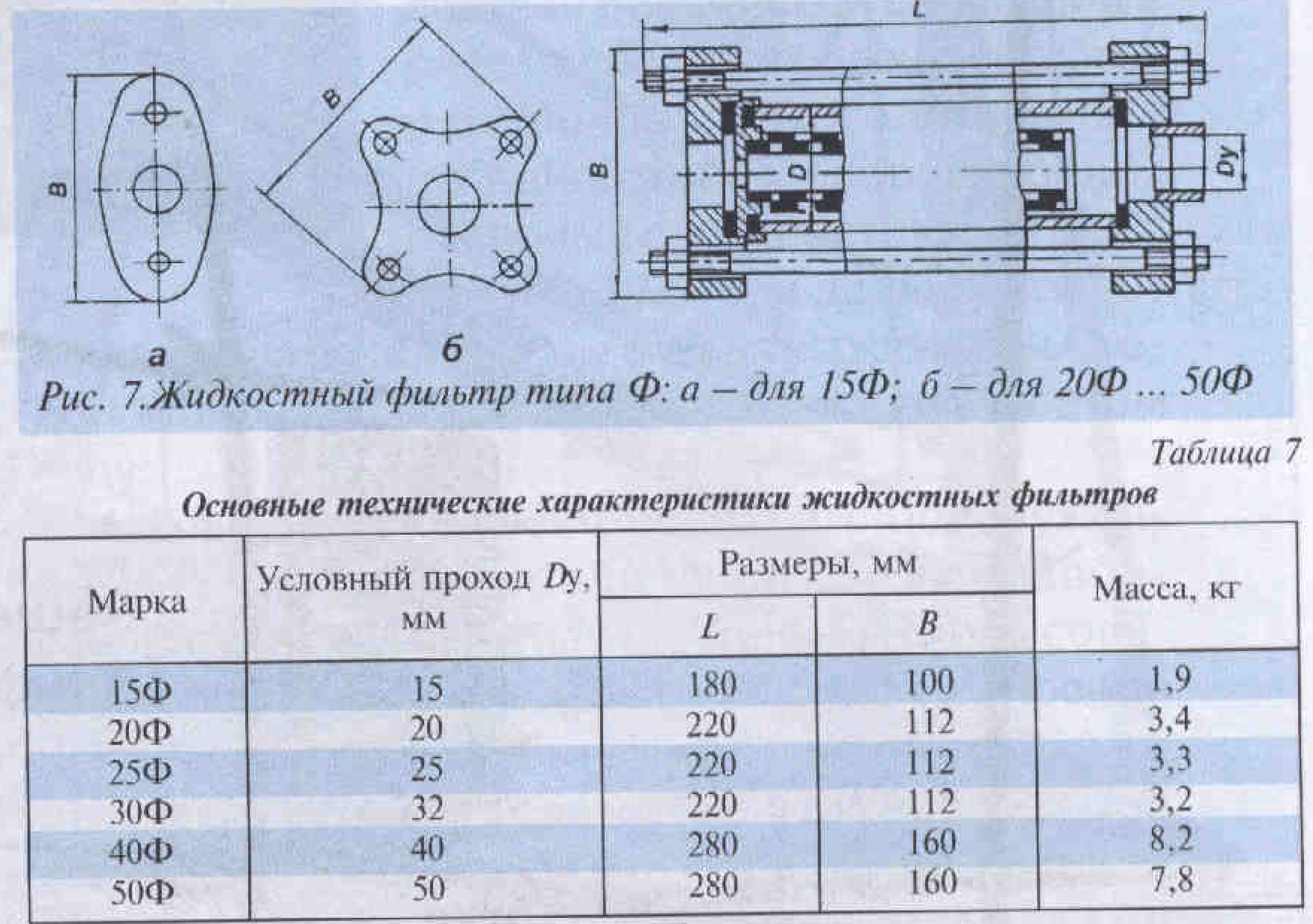

Рис. 7.

Заводом изготовляются также воздухосборники объемом 3,5 и 5 м3 (В3,5 и В5,0)на рабочее давление 0,8 МПа.

По отдельным заказам возможны также разработка и изготовление аппаратов с техническими характеристика ми, отличными от приведенных выше.

Все выпускаемые заводом емкостные и вспомогательные аппараты отвечают требованиям действующих нормативных документов и сертифицированы в системе ГОСТ Р Сертификационным Петром НП "СП НАСТХОЛ ".

Для получения более подробной информации о технических характеристиках машин конкретных типоразмеров, а также об условиях заказа и ценах следует обращаться не посредственно на завод.

Адрес: 111024, Москва, 2-я ул. Энтузиастов, д. 5.

Зам. директора по производству - тел. 273-5630, факс - 273-1179 Отдел сбыта - тел./факс 273-3730, тел.273-5741 Группа маркетинга - тел. 273-3373, факс 273 3730 Конструкторский отдел - тел./факс 273-5197, тел. 273-3313, 273-5817 Отдел сервисного обслуживания - тел./факс 273-1448
