The last at the turn of the century, the 21st International Review of Refrigeration and Air Conditioning Technology, held this year on October 18-20 in Nuremberg (Germany), once again confirmed the unsurpassed high level of IKK both from a technical and commercial point of view.
During the 3 days of the exhibition it was visited by almost 20 thousand people from more than 90 countries. In six pavilions of the exhibition, more than 700 exhibitors from 40 countries presented almost the entire range of modern refrigeration and air conditioning equipment, technological and commercial refrigeration equipment, automation devices and equipment, tools for installation and maintenance of refrigeration machines, refrigerants, etc. .Traditionally, the exhibitors of the exhibition were world-famous corporations and firms USA - YORK INTERNATIONAL, CARRIER, TRANE, DU PONT, COPELAND, ALCO CONTROLS, TECUMSEH; Denmark - ALFA LAVAL, DANFOSS MANEUROP, SABROE; Germany - BITZER, FRIGOTECHNIK, GUNTNER, TERMOWAVE, HERL, BUCO, AERZEN, TEKO; Italy - EMBRACO ASPERA, TECHNOBLOCK, OFFICINE MARIO DORIN, LU-VE CONTARDO, ZANOTTI, TECNOLOGIC; France - GEN EG LACE FRIGOFRANCE;
Austria - HAFI, FRIGOPOL; Japan - MYCOM and many, many others. Of course, in one article it is impossible.

Keywords

refrigeration equipment, air conditioning equipment, technological and commercial refrigeration equipment

Full Text

Проводимая ежегодно в Германии Международная выставка холодильной техники и кондиционирования IKK обычно становится кульминацией передовых технологий и оборудования. Выставка, состоявшаяся в этом году не была исключением. Особо следует отметить значительное улучшение структуры самой выставки. Экспоненты были размещены в павильонах по профилю: панели, двери, материалы; компрессоры и теплообменники; прилавки, шкафы и витрины и т. д.; внутри павильонов - по странам. В результате меньше времени ушло на поиски нужных фирм и даже осталось время для осмотра достопримечательностей красивого города Нюрнберга.

Традиционный участник выставки IKK фирма BITZER представила в этом году новую модель винтового компрессора CS85, перешагнувшего производительность 100 л. с. На прекрасно оформленном стенде фирмы OFFICINE MARIO DORIN демонстрировалась полная гамма полугерметичных и винтовых компрессоров.

Фирма EMBRACO ASPERA экспонировала всю свою гамму герметичных компрессоров холодопроизводительностью от 100 Вт до 2, 5 кВт. Новинкой были два компрессора одной модели с общим нагнетанием и всасыванием «Gemini» (близнецы), предназначенных для работы при резко изменяющихся тепловых нагрузках.

Фирма TECNOLOGIC (Италия) представила две новые модели электронных термостатов - TDL51 и TDL52 (оттайка по времени). Их отличия от традиционных - меньший размер (33x65 мм, глубина 65 мм).

Как всегда, на высоте был стенд фирмы DANFOSS. Из новинок предлагались электронный регулятор ЕКС367 для точной регулировки давления в испарителе (используется с клапаном KVQ и датчиком AKS), терморегулирующие вентили TRE для холодильной техники и кондиционирования.

DANFOSS MANEUROP планирует расширить гамму спиральных компрессоров для кондиционирования новыми моделями 20TR и 25TR (60 и 75 кВт соответственно).

На объединенном стенде фирм COPELAND и ALCO CONTROLS демонстрировалась широкая гамма продукции, включающей новую серию спиральных компрессоров ZB для систем охлаждения, агрегаты Copeland и Prestcold на базе спиральных компрессоров, приборы автоматики и контроля.

Самый большой стенд теплообменной аппаратуры был у итальянской фирмы LU-VE CONTARDO. В этом году вся продукция фирмы получила сертификат EUROVENT, что является высшим знаком качества.

Стало традицией посещено Международной выставки К группой специалистов ПФ «Химхолодсервис». В группы входило ознакомление с перспективны- и разработками ведущих зарубежных фирм, прежде все- э тех, дистрибьютором которых является НПФ «Химхолодсервис», а также согласование последними проектов совместной деятельности.

Одна из таких фирм - BUCO - производит пластинчатые аккумуляторы холода и пленочные испарители для получения «ледяной воды». Весьма перспективен симбиоз аккумулятора холода с испарителем. Такая конструкция позволяет гибко проводить технологический процесс охлаждения молока и молочных продуктов, оптимизировать установленную компрессорную мощность, снизить энергопотребление и приведенные затраты на выработку холода.

Представляют также интерес выпускаемые этой фирмой компактные аммиачные вертикально-цилиндрические пленочные аккумуляторы холода цикличного действия. При работе аккумулятора часть орошаемых водой панелей обмерзает, а на другой части лед опаивается горячими парами аммиака. Чешуйчатый лед попадает на сетчатый накопитель, при контакте с которым орошаемая вода интенсивно охлаждается. Аппараты надежны, просты в обслуживании, занимают мало места, полностью автоматизированы, позволяют по сравнению с традиционными аккумуляторами существенно снизить энергозатраты.

Примером перспективного направления в компрессоростроснию могут служить вертикальные винтовые полу герметичные компрессоры фирмы AERZEN. Агрегаты и установки на базе этих компрессоров весьма компактны, удобны в эксплуатации и экономичны.

Перспективны также компактные винтовые двухступенчатые компрессоры и агрегаты на их базе фирмы MYCOM. Для крупных потребителей холода фирма HAFI предлагала комплексные автоматизированные машины для охлаждения различных хладоносителей и воды на базе пластинчатых испарителей, винтовых компрессоров AERZEN, пластинчатых или испарительных конденсаторов. В этих машинах оригинально решены вопросы возврата масла и распределения хладагента. При его минимальной заправке они имеют мощный ресурс и высокий холодильный коэффициент.

Как всегда, выставка собрала большое количество фирм- производителей, специалистов и покупателей из всех стран и со всех континентов. Основное впечатление, которое осталось после выставки, это ощущение грандиозного праздничного рекламного шоу. Большинство фирм, работающих на рынке холодильной техники, сервиса и комплектующих материалов, показали уже демонстрировавшуюся ранее продукцию или модификацию старых разработок, причем к показу продукции были привлечены артисты и фотомодели, которые активно развлекали посетителей.

Фирма ТЕКО, выкрасив все выставленное на стенде оборудование в белый люминесцирующий цвет, выделялась ярким пятном на фоне других экспонентов.

Фирма ZANNOTTI привезла наряду с новыми транспортными холодильными установками большие красочные календари с фотографиями в стиле “Терминатор”, а также красивых манекенщиц, которые тут же раздавали календари со своей дарственной подписью, обеспечив фирме длинные очереди и толпу посетителей.

Несмотря на то что именитых фирм-участниц по сравнению с прошлым годом было меньше, появились сравнительно молодые фирмы, активно осваивающие рынок холодильной техники и кондиционирования, которые старались привлечь к себе внимание качественной новой продукцией и находили своих посетителей и покупателей.

Из всего разнообразия фирм и их продукции стоит отметить две, которые, по нашему мнению, в скором времени станут одними из законодателей новых технологий и производств на рынке холодильной техники Запада, - это фирма HEATCRAFT (Франция) и ее дочернее предприятие в Чехии (Прага) и научно-производственная фирма INTEGRAL (Германия).

Первая фирма, используя современные технологии, намного упростила производство секций для теплообменной аппаратуры (конденсаторов, воздухоохладителей, испарителей). Не вдаваясь в подробности, можно сказать, что был упразднен ряд трудоемких технологических операций, в результате чего без потери качества резко снизилась стоимость изготовления секций. Фирма представила также совершенно новый тип воздушного теплообменника на основе тонких капиллярных трубок из пластика, за которым, по нашему мнению, большое будущее, поскольку эта технология позволит изготовлять конденсаторы, воздухоохладители, другие теплообменные элементы холодильных установок самых необычных конфигураций, а главное - даст возможность создавать установки с разветвленной теплообменной поверхностью, но очень компактные и простые.

Вторая фирма - INTEGRAL создала свою технологию и освоила на ее базе промышленный выпуск установок для получения так называемого бинарного льда. Эта технология позволяет использовать обычную воду в качестве как хладоносителя, так и хладагента и получать “шугу” мелкокристаллического льда с температурой от 0 до - 40 °C, которая очень хорошо перекачивается обычным насосом.

Нет надобности говорить о том, какое применение может найти эта технология в области холодильной обработки пищевых продуктов, например, фруктов, которые могут быть охлаждены почти немедленно для сохранения качества, свежести и предотвращения обезвоживания, или рыбы, которая может быть охлаждена сразу после вылова. Охлаждение происходит очень быстро. Например, поданным фирмы, сельдь охлаждается от температуры вылова до температуры в центре ядра 2 °C за 10...20 мин. Установки для изготовления бинарного льда могут быть смонтированы непосредственно на траулерах или расположены на берегу. Они обеспечивают превосходные условия хранения и позволяют быстро произвести необходимое количество льда при пиковом спросе.

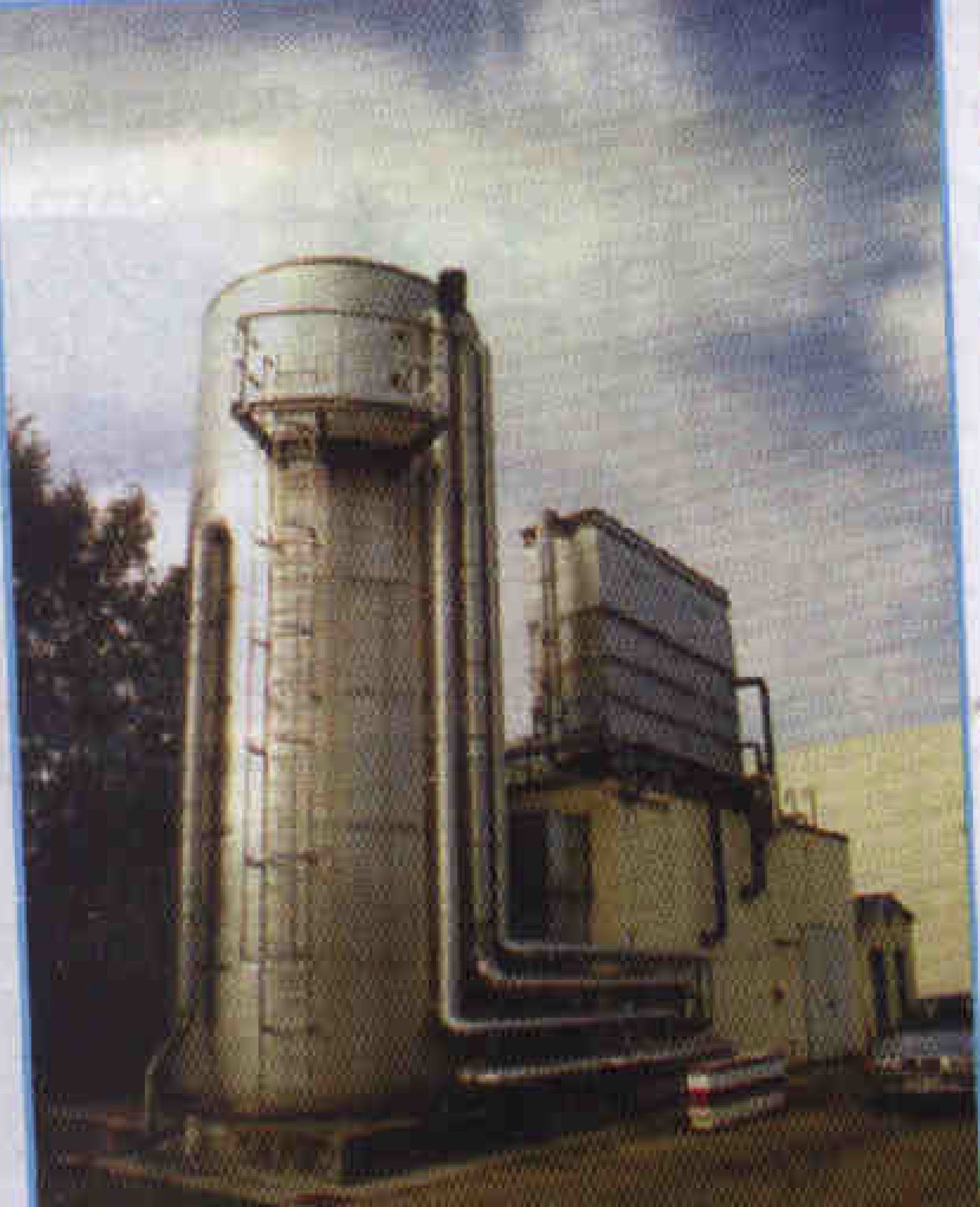

Аммиачный вертикальный аккумулятор цикличного действии фирмы HUCO

Из фирм, представивших компрессорное оборудование, надо отметить FRIGOPOL с ее оппозитными компрессорами и новой серией винтовых компрессоров, а также НКТ (Германия), которая экспонировала ряд поршневых компрессоров с регулированием холодопроизводительности изменением частоты вращения коленчатого вала при помощи инвертора.

Холодильные компрессоры фирмы НКТ могут заинтересовать российских потребителей, поскольку они обладают повышенной надежностью и выносливостью по сравнению с другими марками благодаря применению вместо подшипников скольжения стандартных шарикоподшипников. Эти компрессоры имеют увеличенный объем картера, что также повышает их надежность. Двигатель компрессора можно легко снять и заменить, а компрессорную часть в случае необходимости тоже легко отремонтировать, что немаловажно в российских условиях.

Очень много интересной продукции появилось и в сфере электронных средств автоматизации, сервисного оборудования и инструмента. Например, фирма АКО (Испания), представила ряд электронных процессоров и термостатов, отличающихся удачным сочетанием качества, простоты наладки и первоклассного дизайна. Продукция фирмы пользуется спросом и в России.

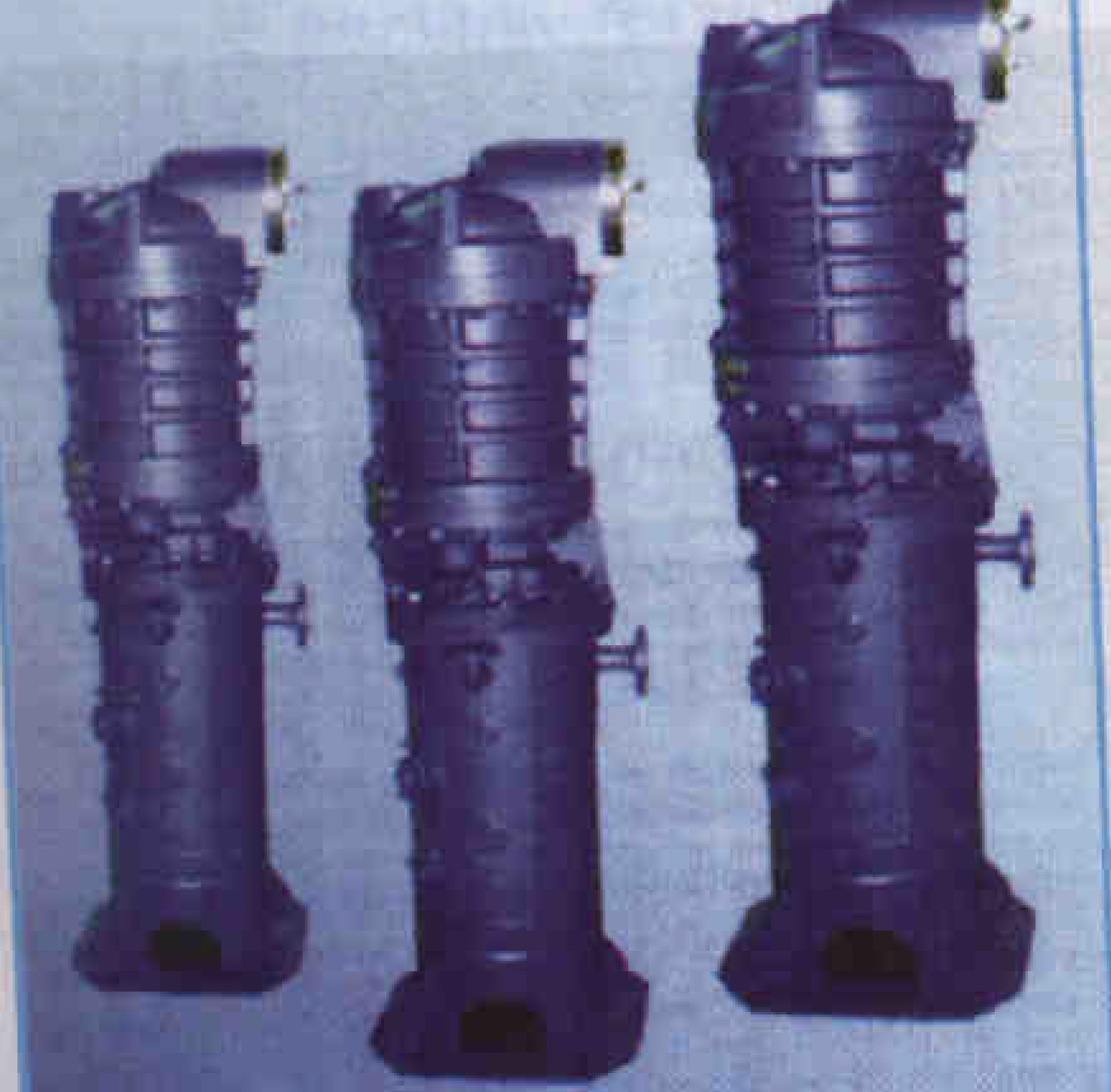

Вертикальные винтовые полугерметичные компрессоры фирмы AERZEN

Еще один интересный раздел выставки - это тепловые насосы и их промышленное и коммерческое применение. Около 60 фирм представили на суд зрителей свои разработки и изделия, что свидетельствует о все большем распространении и совершенствовании систем тепло- и холодоснабжения в Европе.

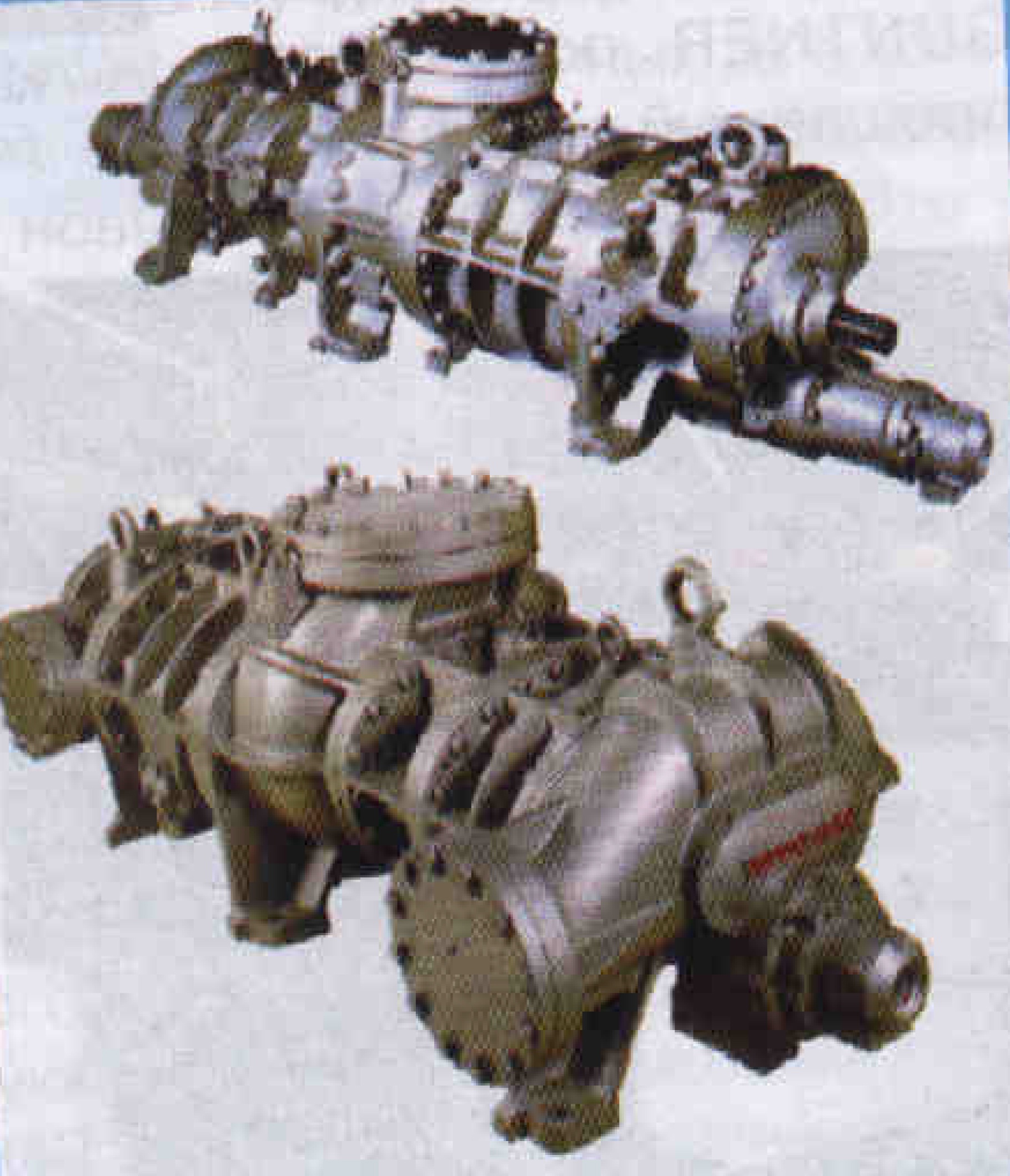

Компаундные винтовые двухступенчатые компрессоры фирмы MYCOM

К сожалению, в России область применения тепловых насосов большей частью ограничивается бытовыми кондиционерами, хотя нам кажется, что в ближайшее время в нашей стране с ростом цен на энергоносители также начнется более широкое их использование, и здесь есть очень большой потенциал и для отечественных фирм.

Организаторам выставки удалось собрать в этом году все известные фирмы-производители промышленного холода.

Фирма BITZER - крупнейший производите, винтовых и поршневых компрессоров, работающих в широком диапазоне температур кипени, (+20...-50 °C) и конденсации (30...50 °C), представила последние разработки поршневых компрессоров типа "Octagon". Новая технология позволяет отказаться от масляного насоса в системе смазки. Модельный ряд компрессоров “Octagon” заменит устаревший. Внимание привлекал стенд японской фирмы МУСОМ, одной из лидеров по производству и монтажу холодильных агрегатов для промышленных потребителей низкотемпературного холода, таких как, например, экструзионные линии по производству мороженого и т.д.

Известная фирма GUNTNER показывала орошаемый конденсатор с автоматическим управлением подачи воды и скорости вращения вентилятора. Система подачи воды сконструирована в соответствии с российскими условиями эксплуатации. Конденсатор может применяться в холодильных агрегатах, рассчитанных для работы в жарком климате. Предлагались также новые разработки пластинчатых теплообменников. “ПРО- СТОР-Л" является постоянным партнером фирмы GUNTNER по комплектной поставке линий фасования и закаливания мороженого. GUNTNER имеет большой опыт в проектировании шокростеров для замораживания и хранения различных видов продукции.

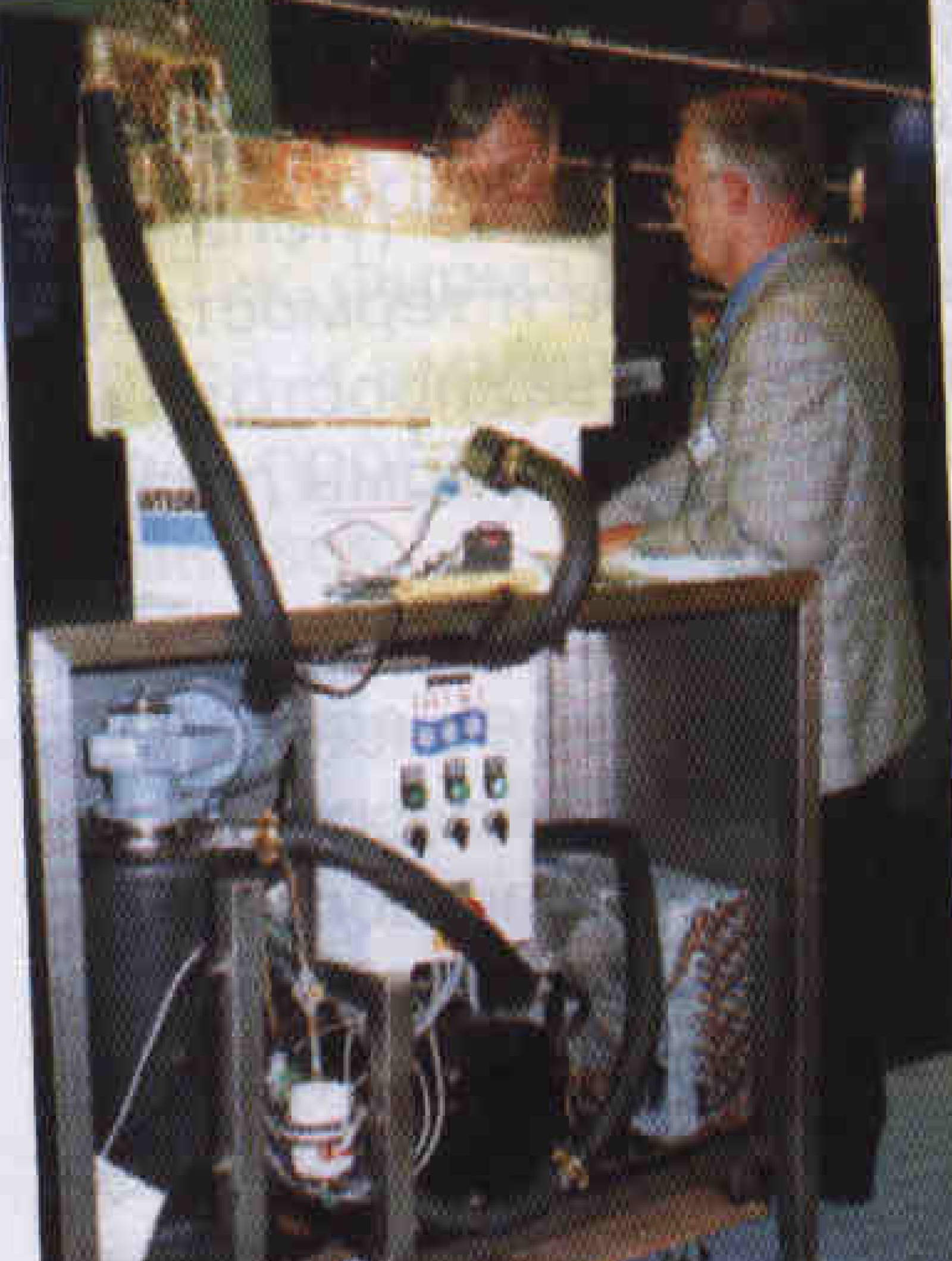

Установка для производства бинарного льда фирмы INTEGRAL (Германия)

Очень широко на выставке были представлены фирмы, производящие панели и термоизоляционные двери для холодильных камер и складов, а также фурнитуру к ним. Хочется отметить фирму из Франции FERMOD. Ее новые технологии в производстве дверей будут лидировать в новом веке.

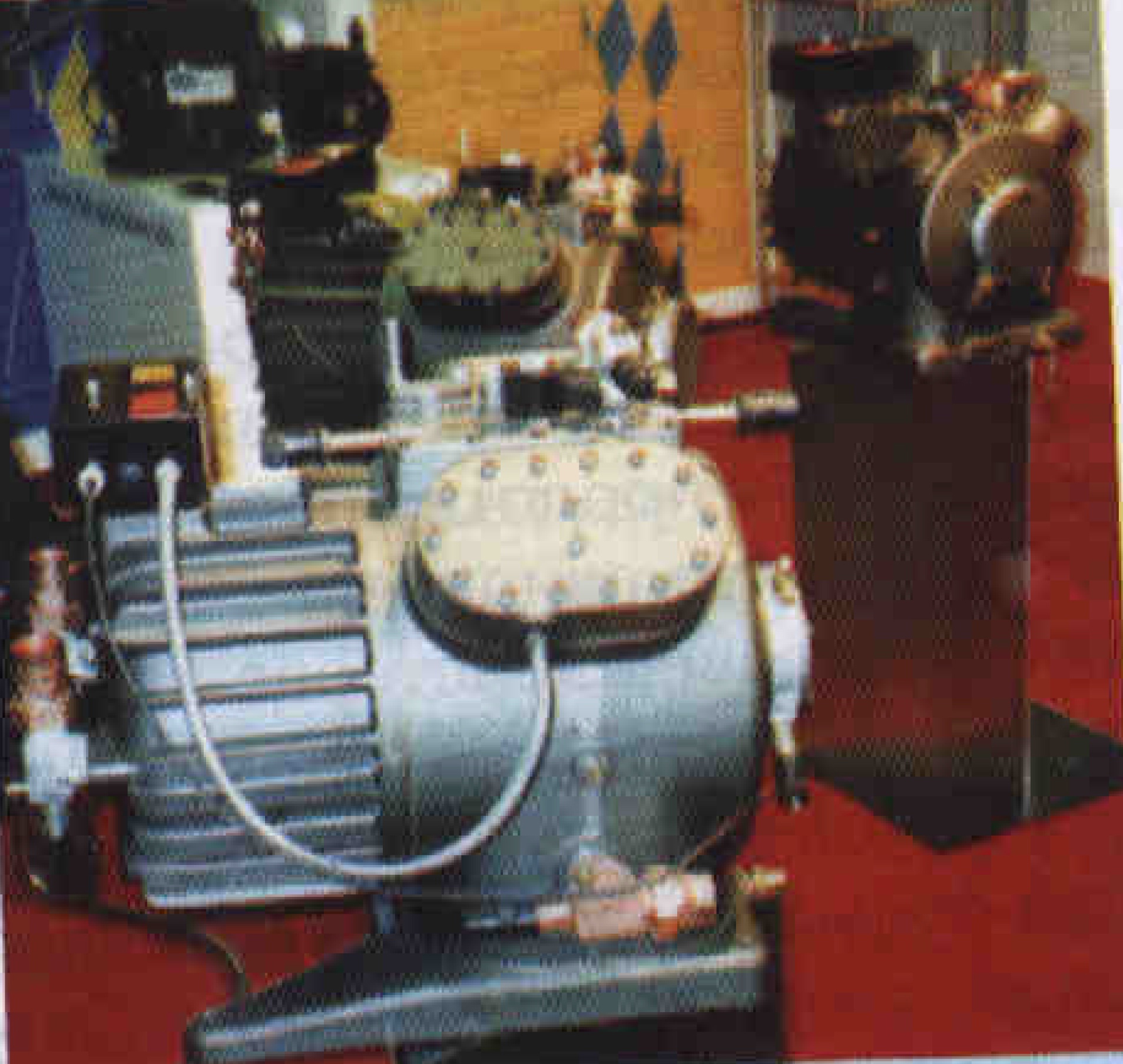

Поршневые компрессоры с регулируемой холодопроизводительностью фирмы НКТ (Германия)

Самый большой стенд среди фирм, выпускающих приборы и средства автоматизации для холодильных систем, был у фирмы ELIWELL, которая прочно зарекомендовала себя на российском рынке.

Были представлены и другие фирмы, работающие в этом направлении - CAREL, DIXELL.

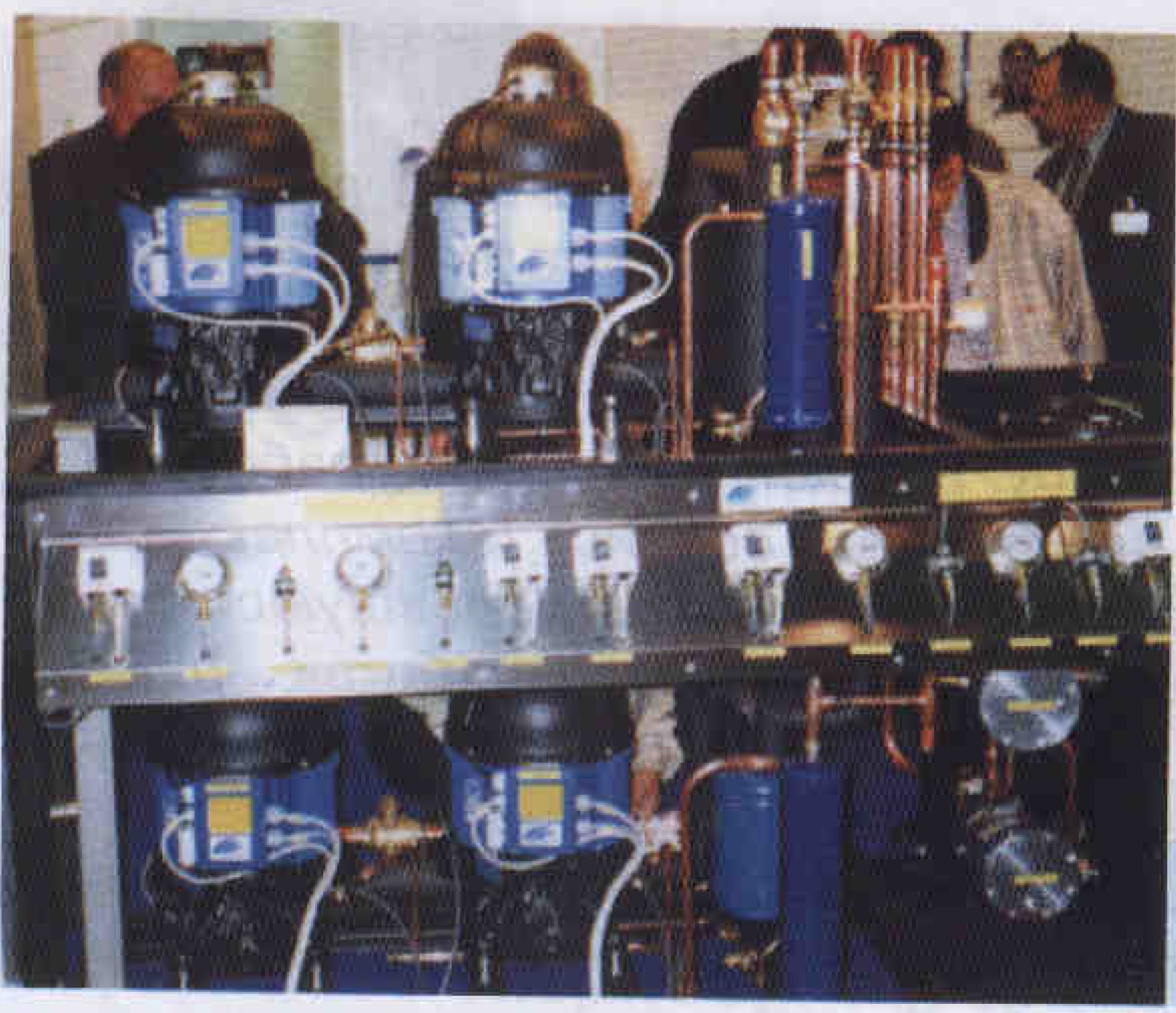

Стенд фирмы FRIGOPO!

В блоке управления, показанном фирмой DIXELL, используется “горячий ключ”. Эта система служит для быстрой настройки блока в случае несанкционированного доступа. Внешняя индикация прибора отображает информацию о давлении, температуре в различных единицах измерения.

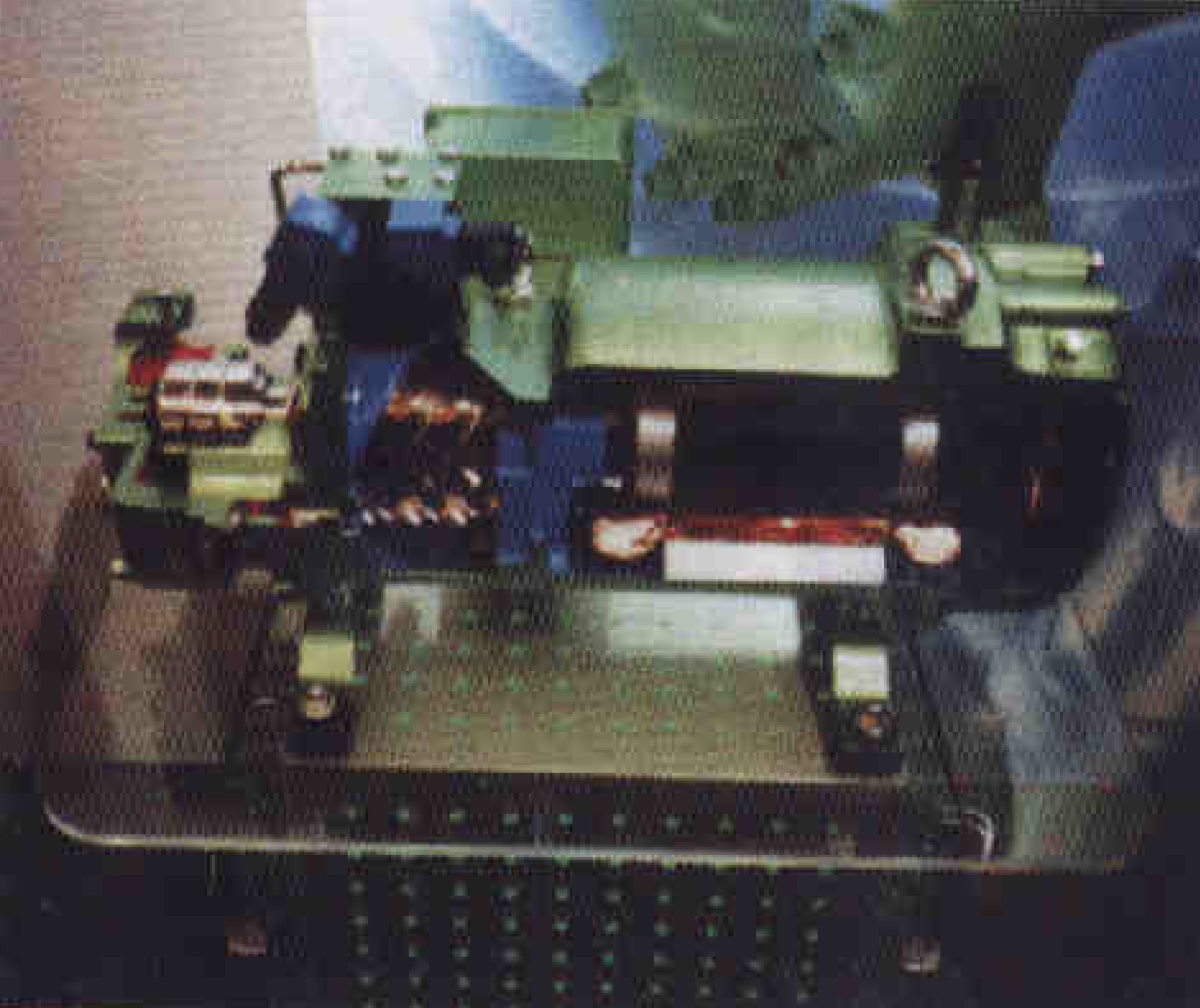

Компрессор BITZER

Широкую номенклатуру регулирующей и запорной арматуры для различных видов хладагентов, включая СО2 и пропан, можно было увидеть на стенде фирмы HERL, с которой в этом году фирма “ПРО- СТОР-Л” начала тесное сотрудничество, что еще раз было подтверждено при встрече на выставке. Были установлены и новые контакты, в частности с поставщиками комплектующих для холодильных машин и фризеров.

На IKK-2000, как всегда, активно выступил концерн ALFA LAVAL (Дания). Среди новинок ALFA LAVAL, разработанных за последнее время его специалистами, большой интерес у специалистов вызвал широкий спектр новых теплообменников. Это - воздухоохладители AirMax для хладоносителей, меднопаяные пластинчатые теплообменники АС-10, 30, 50, 80, 130 (ранее российские заказчики были знакомы только с АС 120), разрабатываемые крупные меднопаяные теплообменники серии АС400 «Jumbo», основными потребителями которых должны стать традиционные партнеры ALFA LAVAL - производители чиллеров для систем кондиционирования.

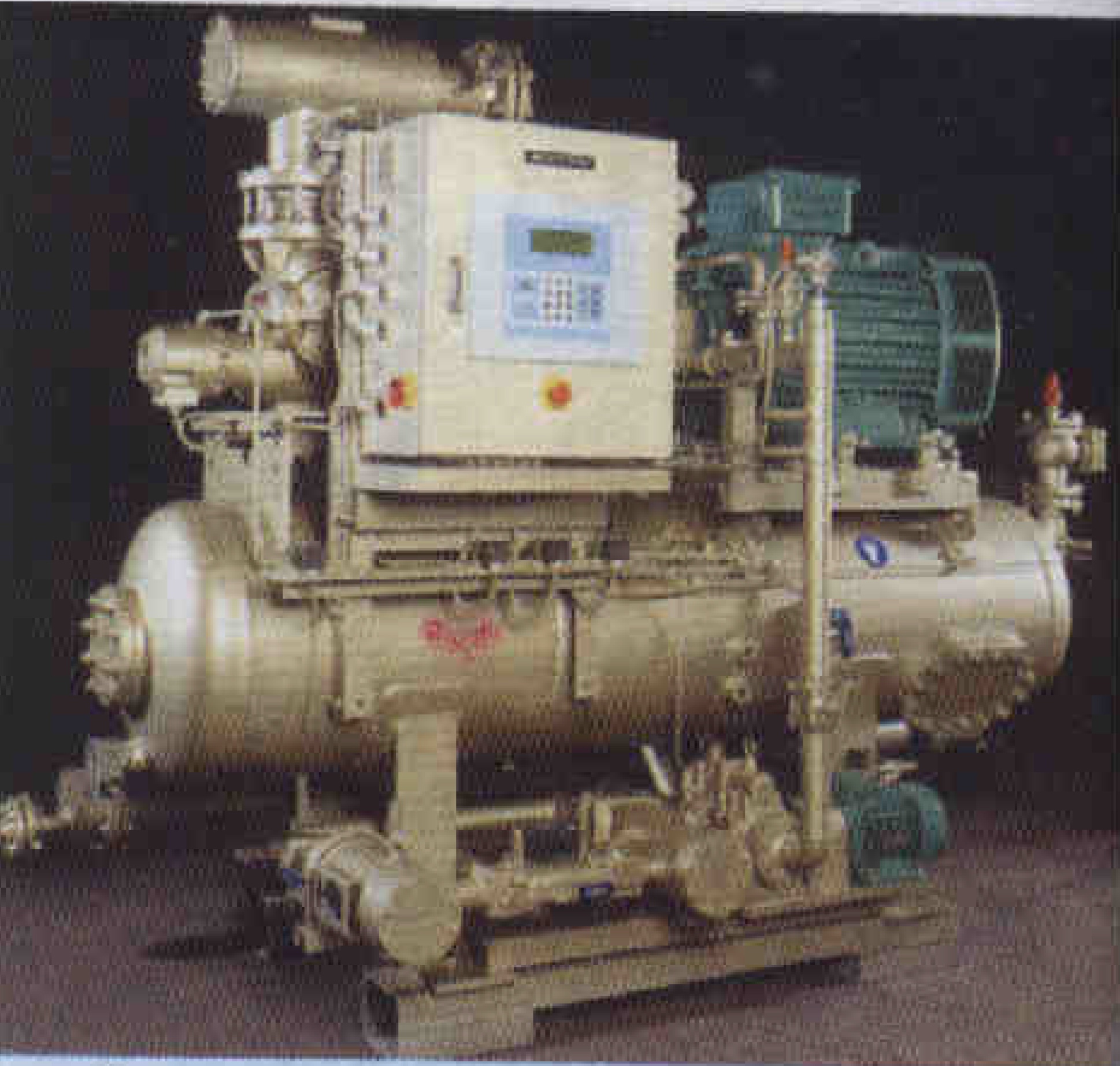

Компрессорный агрегат фирмы МУСОМ серии V

Для промышленных систем холодоснабжения ALFA LAVAL предлагал полусварной теплообменник M10-REF, заявленный еще на IKK-99, выпуск которого начнется на заводах концерна с января 2001 г. От существующей популярной модели М10-BWFGR призванный ее заменить новый теплообменник отличается.

Исключительный интерес на выставке вызвала презентация нового web-сайта ALFA UXVAL (www.alfalaval.com/hvacr), посвященного исключительно холодильной технике и технологиям. Наряду с основными техническими характеристиками теплообменников сайт включает рабочие версии программ, позволяющих подбирать как пластинчатые, так и воздушные теплообменники. К сожалению, пока сайт выполнен на английском языке.

На выставке IKK-2000 чувствовались по сравнению с прошлым годом большее оживление и высокая деловая активность, обусловленные, видимо, общим подъемом промышленного производства в Европе. Праздничная атмосфера, многочисленные красочные рекламные представления можно рассматривать как свидетельство, с одной стороны, роста финансовых возможностей фирм- участников выставки, а с другой - возросшей конкуренции между фирмами, производящими однотипную продукцию.

Как всегда, многие фирмы подготовили к выставке новинки.

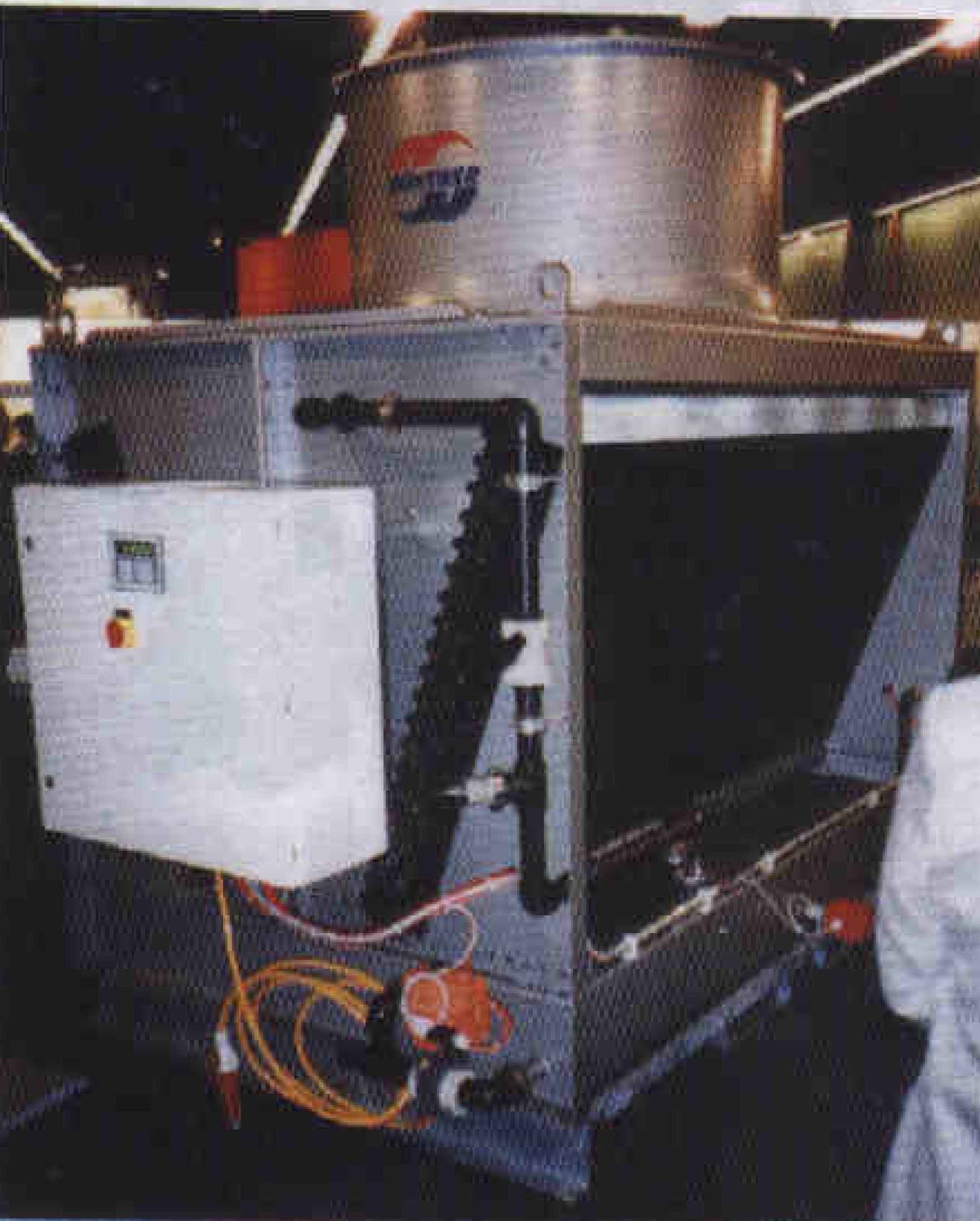

Конденсатор GUNTNER

Фирма BITZER впервые представила компактные винтовые компрессоры серии CS85 с объемной подачей 410 м³/ч. Эти самые большие компрессоры в производственной программе фирмы, оснащенные оригинальной системой регулирования производительности, предназначены в первую очередь для систем кондиционирования воздуха.

Тенденцию к расширению номенклатуры выпускаемых компрессоров в сторону увеличения производительности фирма продемонстрировала шестицилиндровыми открытыми компрессорами с алюминиевыми корпусами, расширяющими существующую серию четырехцилиндровых компрессоров для транспортного кондиционирования.

Фирма GUNTNER представила новую модификацию моноблоков (потолочный вариант), а ее традиционный партнер - фирма TERMOWAVE - пластинчатые теплообменники серии 850. Использование их в качестве испарителей позволит существенно повысить эффективность холодильных установок.

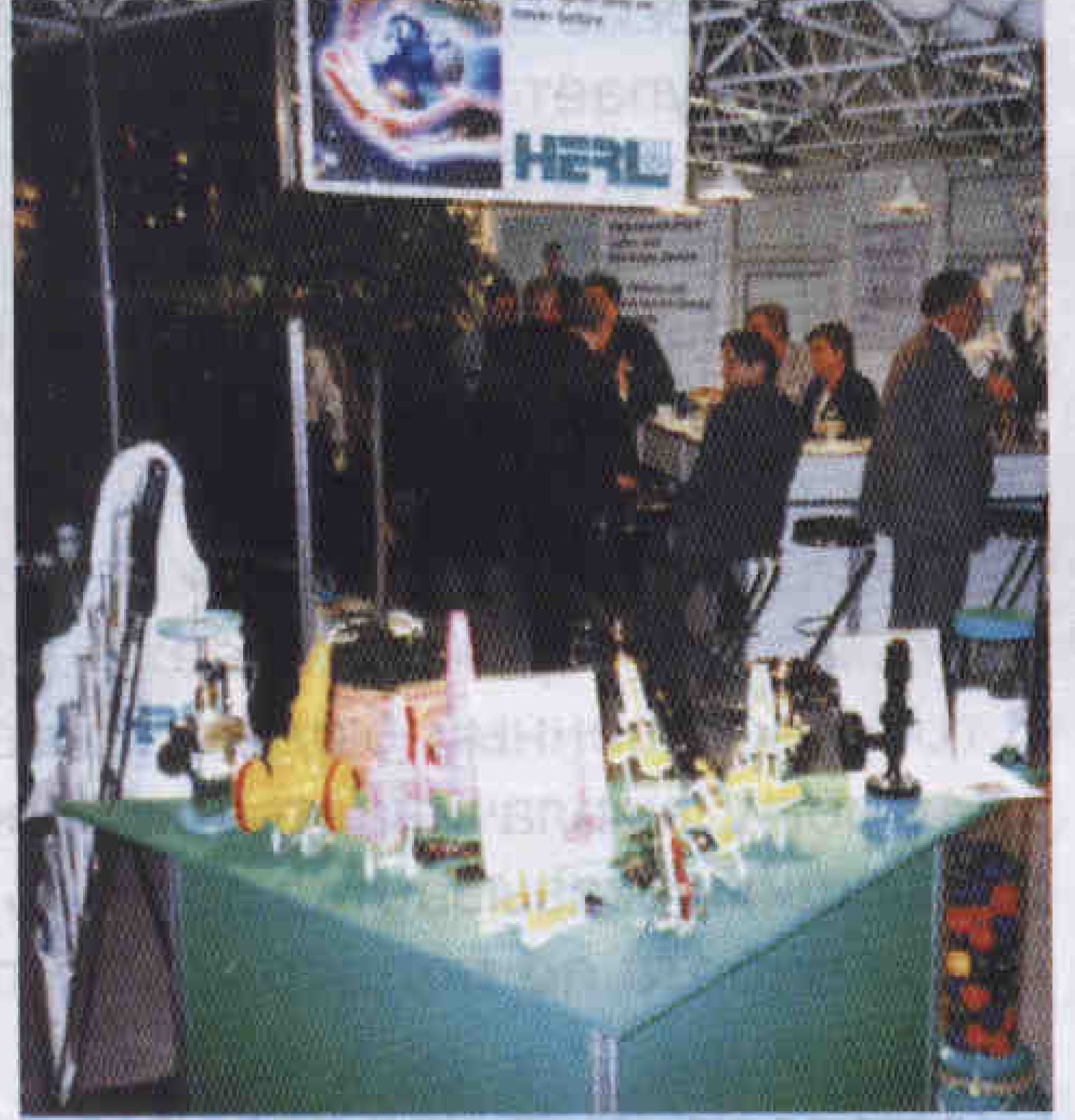

Запорная арматура на стенде фирмы HERL

Некоторые фирмы-оптовики, поставлявшие ранее отдельные компоненты, теперь занялись собственным сборочным производством. Так, фирма FRIGOTECHNIK предлагала установки центрального холодоснабжения с поршневыми, спиральными и винтовыми компрессорами. Большой популярностью у посетителей выставки пользовалась выставленная на стенде фирмы установка с винтовыми компрессорами.

Традиционно экспонентами выставки было большое число фирм, производящих технологическое холодильное оборудование: генераторы льда, охладители жидкостей и т. д. Одна из таких фирм - GENEGLACE FRIGOFRANCE продемонстрировала генератор чешуйчатого льда в специальном закрытом исполнении, который может быть размещен непосредственно в торговом зале продовольственных магазинов.

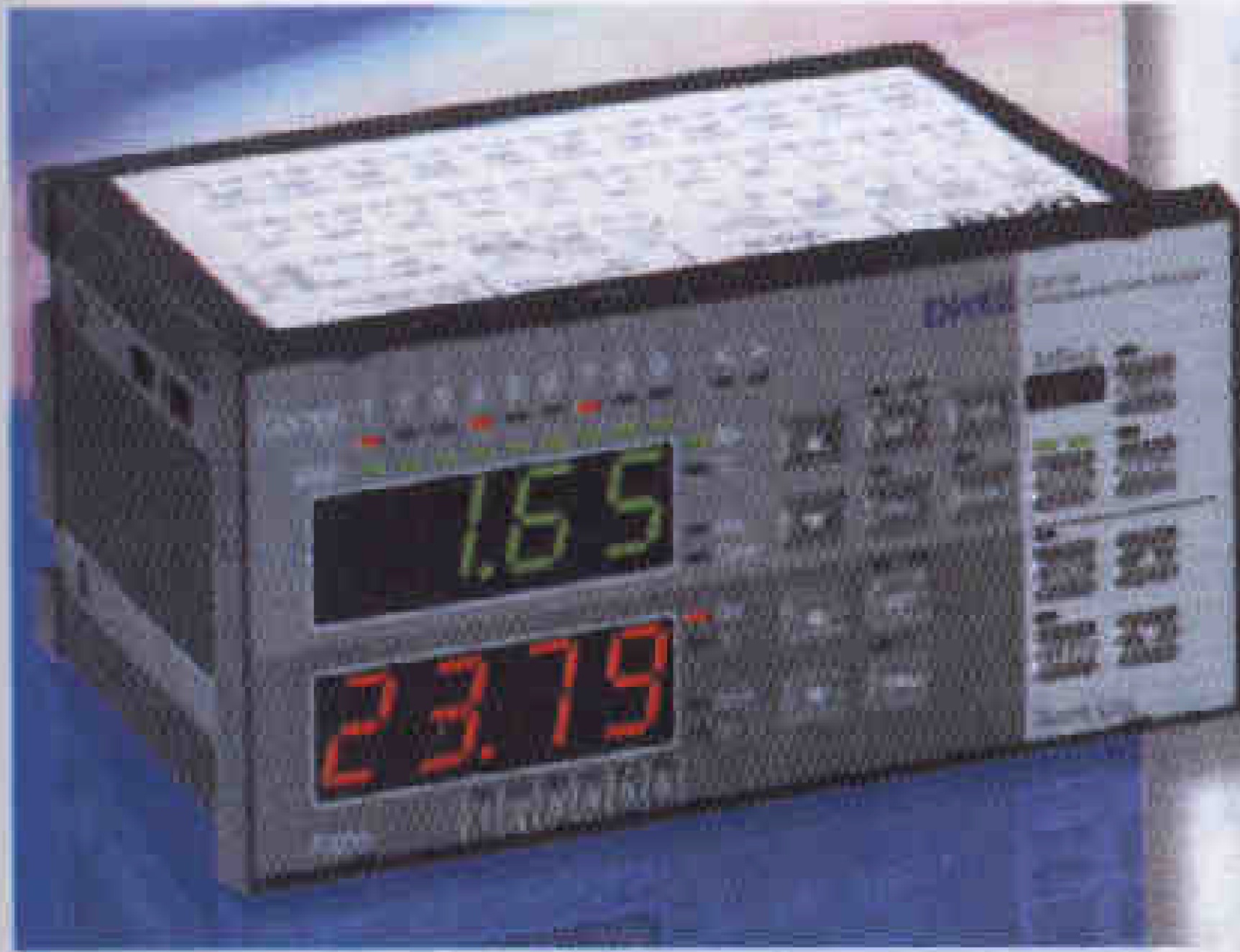

Контроллер для центральных систем холодоснабжения фирмы DIXELL

Некоторые фирмы представили новые разработки в области программного обеспечения и устройств управления. Так, фирма HERL, выпускающая широкий спектр фреоновой и аммиачной арматуры, подготовила к выставке новую программу ее выбора для различных холодильных установок.

С каждым годом IKK посещает все большее число специалистов из России. Если несколько лет назад на выставке можно было лишь случайно услышать русскую речь, то сейчас практически на каждом шагу сталкиваешься с соотечественниками. Возможно, это вызвано отчасти тем, что в текущем году сроки проведения IKK не совпали со сроками проведения выставки «Агропродмаш» в Москве. Но все-таки хотелось бы надеяться, что россияне со временем будут не только посетителями, но и участниками IKK.

А пока что Россию представляет постоянно единственный экспонент - фирма «ОРЛЭКС» (г. Орел).
