The energy benefits of the application ofpump circulation of antifreeze for refrigeration supply of air conditioning systems are shown. A calculation using a special nomogram which demonstrated a real advantage of inclusion of the pump circulation of the antifreeze into the scheme was carried out.

Full Text

В системах кондиционирования воздуха (СКВ), холодоснабжение которых осуществляется с помощью холодильных машин, на 2.4 кВт • ч вырабатываемого холода расходуется 1 кВт • ч электроэнергии. Значительное сокращение затрат на электроэнергию при круглогодовой потребности в холоде достигается использованием естественного холода. В качестве характерного примера на рис. 1 представлена принципиальная схема кругло- годового холодоснабжения в новом цехе кондитерской фабрики (г. Москва).

В теплый период года холод вырабатывается с помощью холодильной машины, число которых в схеме равно трем. В испари теле холодильной машины охлаждается до = 6 °C вода, циркулирующая в контуре 8 под действием работы насоса типа UPS. В пластинчатом теплообменнике охлаждается до ги = 9 °C вода, циркулирующая с помощью насоса, входящего в контур циркуляции 10, по трубопроводам 72через технологическое оборудование. Конденсатор холодильной машины 1 охлаждается антифризом, подаваемым с помощью насоса UPS в контур циркуляции 3. Отепленный до tк = 40 °C антифриз насосом, входящим в контур 5, подается в теплообменник-охладитель 2, через который вентиляторами продувается наружный воздух в количестве L .

В климате г. Москвы расчетная температура наружного воздуха в теплый период года tн = 28,5 °C [3]. Для принятого в схеме (см. рис. 1) температурного режима конденсации теплообмен ник- охладитель 2должен обладать следующей теплотехнической эффективностью:

Θ = (tк-tк ох)/(tк-tн)(40 -34)/(40 - 28,5) = 0,52,

где tк ох — температуры антифриза (см. рис. 1).

В холодный период года холодильная машина не работает, а охлаждение антифриза до t= 6 °C осуществляется в тегиюобменнике-охладитслс 2. Для принятого в схеме (см. рис. 1) температурного режима получения в теплообменнике-охладителе 2 естественного холода показатель теплотехнической эффективности принимает вид

Θ =(tаф1-tаф2)/(tаф2-tн)(12 — 6)/( 12 — tн) - 0,52,

где (tаф1,tаф2- температуры антифриза (см. рис. 1).

Из преобразованного выражения дня показателя Θ, можно вычислить верхнее значение температуры наружного воздуха tH, при которой обеспечивается получение естественного холода требуемой температуры (tаф1 = 6 °C):

tн = tаф2-(tаф2-tаф1)/Θ= 12 - (12 - 6)/0,52 = 0,5 °C.

Температуры наружного воздуха от tн = 0,5 °C и ниже наблюдаются в климате г. Москвы в течение не менее половины года, когда получение холода на нужды технологии будет достигаться без работы холодильных машин. Принципиально можно повысить показатель теплотехнической эффективности 0т до 0,72, что позволит увеличить время использования холода наружного воздуха. Циркулирующий в контурах 3, 5 и 13 с помощью насосов антифриз должен иметь такую температуру замерзания, при которой в трубках теплообменника-охладителя 2 при минимальных температурах наружного воздуха сохранялось бы жидкое состояние хладоносителя. По данным климатологии, в г. Москве в период наиболее холодных суток t = — 35 °C. При остановленных насосах в контуре циркуляции 5 находящийся в трубках охладителя 2антифриз должен иметь температуру замерзания на 3...5 °C ниже 1 . Для климата г. Москвы можно принять t=- 38 °C, что потребовало применения в качестве антифриза водного раствора гликоля концентрацией 48 % [5]. Как известно, с понижением температуры значительно возрастают вязкость и объемная плотность антифриза, что вызывает увеличение гидравлического сопротивления в контурах насосной циркуляции. Насосы циркуляции антифриза в контурах 3, 5 и 13 имеют различные температурные режимы. Это необходимо учитывать при выборе мощности приводов насосов.

В контуре насосной циркуляции 3 в конденсатор холодильной машины / гликоль поступает с температурой pаф = tкох = 34 °C, при которой гликоль с концентрацией 48 % имеет массовую плотность раф = 1036 кг/м? и кинематическую вязкость 3,2 мм2/с.

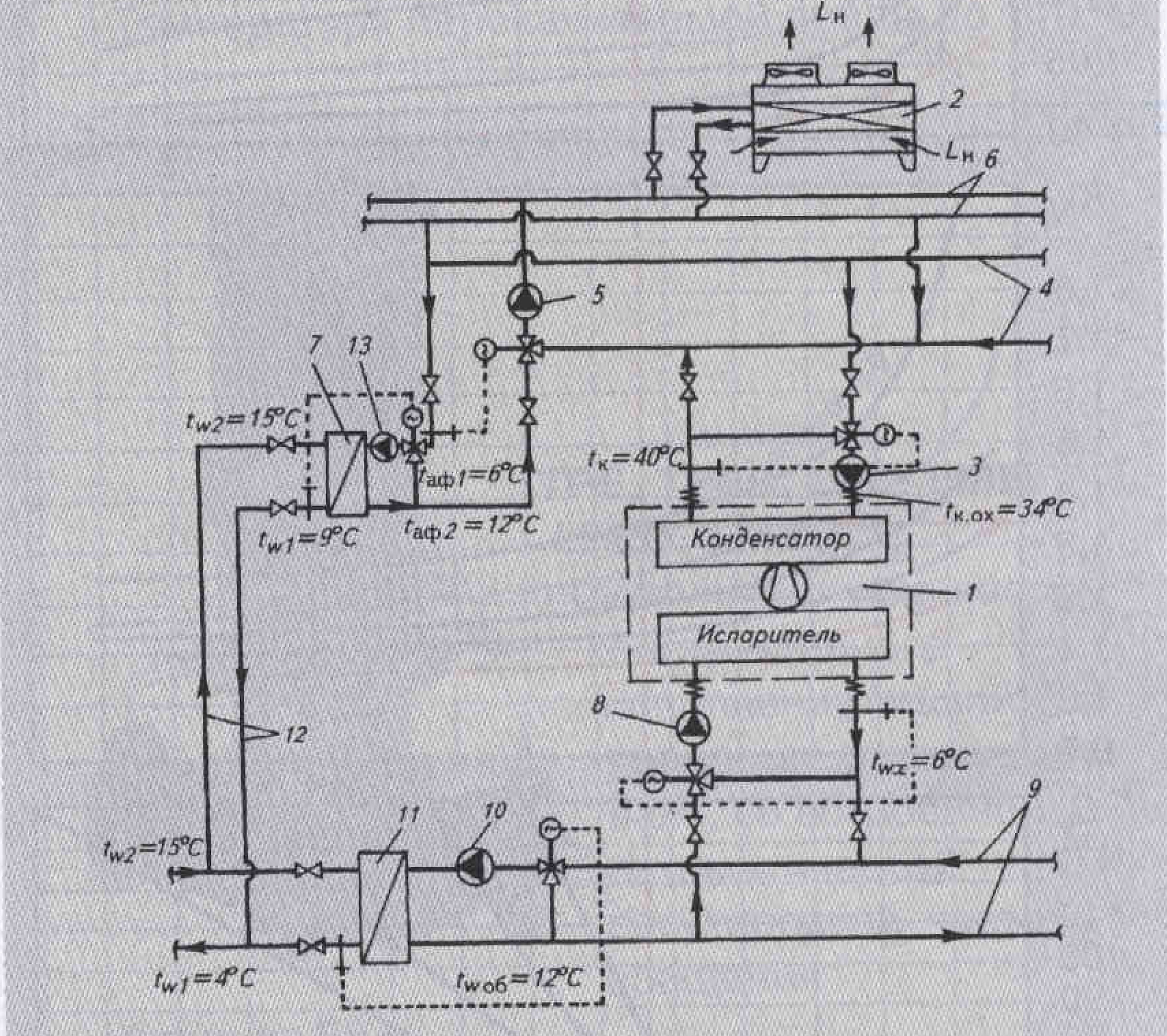

Puc. 1. Принципиальная схема круглогодового холодоснабжения технологического оборудования:1 холодильная машина; 2 — теплообменник-охладитель гликоля наружным воздухом; 3 — контур насосной циркуляции гликоля для охлаждения конденсатора холодильной машины; 4 — подающий и обратный коллекторы циркуляции гликоля через конденсаторы холодильных машин; 5 - контур насосной циркуляции гликоля; 6 - подающий и обратный коллекторы циркуляции гликоля через воздушные охладители; 7 — пластинчатый теплообменник охлаждения технологической воды гликолем; 8 — контур насосной циркуляции воды через испаритель холодильной машины; 9 подающий и обратный коллекторы циркуляции воды, охлаждаемой в испарителях холодильных машин; 10 — контур насосной циркуляции воды, охлаждаемой с помощью холодильных машин; 11 — пластинчатый теплообменник охлаждения технологической воды с помощью холодильных машин; 12- трубопроводы насосной циркуляции охлаждающей технологической воды; 13 — контур насосной циркуляции охлаждения пластинчатого теплообменника



Для нахождения требуемых характеристик насоса, осуществляющего циркуляцию антифриза, применяется следующая последовательность. Первоначально контур циркуляции рассчитывают для перемещения с помощью насоса воды, расход которой одинаков с расходом антифриза (объемная плотность воды принимается при температуре 4 °C). По результатам расчетов определяют необходимый напор циркуляционного насоса Hw (м). Для нахождения требуемых характеристик насоса, осуществляющего циркуляцию антифриза, предлагается использовать имеющуюся в материалах фирмы «Грундфос» номограмму (рис. 2) для определения двух повышающих коэффициентов: возрастания напора Ан: увеличения требуемой мощности привода А. Требуемые напор И (м) и мощность привода V . (кВт) насоса находят по формулам:

Н афwКн                                                                                              (1)

Nнас аф =(Qаф Hаф ρаф KN)/ηнасηэл3600 •100),                                   (2)

где Nнас аф объемный расход антифриза;(Qаф Hаф ρаф  - КПД насоса и электродвигателя. Коэффициенты полезного действия насоса ηнас и электродвигателя ηэл могут быть приняты:ηнас = 0,6; ηэл = 0,95.

В теплый период года в контуре циркуляции 3 (см. рис. 1) объемный расход гликоля Qаф = 20 м3/ч. При циркуляции по этому кенгуру одинакового расхода воды расчетом получено значение напора Нw = 8 м. По номограмме (см. рис. 2) находим:KN= 1,015: KH= 1,09. По формулам (1) и (2) вычисляем:

HАФ = 8•1,015 = 8,12 м;

Nнас аф = (20-8,12•1036•1,09)/(0,6•0,95•3600•100) = 0,9 кВт.

По каталогу фирмы «Грундфос» можно найти рациональный типоразмер циркуляционного насоса UPS и уточнить действительное значение КПД насоса для повторного расчета по формуле (2) установочной мощности приводного электродвигателя. Широкое применение в контурах циркуляции 3, 10 и 13 насосов типа UPS объясняется их высокими энергетическими и эксплуатационными качествами при возможности обеспечения подачи до 80 м’/ч и создании напора до 12 м. Это, как правило, вполне достаточно для обеспечения постоянного расхода жидкости через теплообменные аппараты различной производительностью по охлаждению или нагреву. Наличие в этих контурах циркуляции трехходовых автоматических клапанов позволяет осуществлять надежные и экономичные схемы качественного регулирования [1].

В контуре 5 (см. рис. 1) под действием насоса циркулирует поступающий от трех холодильных машин антифриз, объемный расход которого 0аф = 60 м’/ч. Гидравлическое сопротивление при циркуляции по этому контуру воды составляет 37 м. Наиболее низкие температуры антифриза в рабочем цикле холодоснабжения составляют t = 6 °C; они характерны в этом контуре циркуляции для холодного периода, когда р = 1056 кг/.м3 и коэффициент кинематической вязкости равен 14 мм2/с. По номограмме (см. рис. 2) находим: А'н = 1,04; A'v= 1,13. По формулам (1) и (2) вычисляем:

HАФ= 37• 1,04 = 38,5 м;

Nнас аф = (60-38,5•1056•1,13)/(0,6•0,95•3600•100) = 13,4 кВт* ч.

При напоре до 60 м и постоянной подаче до 600 м3/ч рекомендуется применение насосов типа ТР или LM/LP фирмы «Грундфос», которые хорошо зарекомендовали себя в системах холодоснабжепия.

В результате охлаждения наружным воздухом потока антифриза, расход которого составляет 60 м3/ч, до t ф= 6 °C обеспечивается получение следующего количества естественного холода:

Qх.н= (Qаф ρаф Саф (tаф2 tаф1)/3600= 60- 1056-3,37(12 - 6)/3600 = 356 кВт*ч,

где сф — теплоемкость антифриза.

Для получения такого количества естественного холода используются циркуляционный насос и вентиляторы, подающие к трем охладителям антифриза наружный воздух. При расходе электроэнергии насосом Nнас аф = 13,4 кВт*ч общее потребление ее вентиляторами Nвн  = 18 кВт*ч. Энергетический показатель получения естественного холода:

ηх.н = Qх.н/(Nнас аф+Nвн = 356(13,4 + 18) = 11,3.

По сравнению с использованием холодильной машины достигается следующее снижение расхода электроэнергии: 11,3/2,4 = = 4,7 раза.

В контуре циркуляции 5 (см. рис. 1) рационально применить насос с электронным регулированием частоты вращения, что позволит до 60 % сократить годовые затраты электроэнергии на работу насоса в системе холодоснабжения. Фирма «Грундфос» выпускает насосы UPE, LME/LPF. и ТРЕ с частотным преобразователем, встроенным в клеммную коробку электродвигателя. Более подробную информацию об этих насосах можно найти в каталогах фирмы.

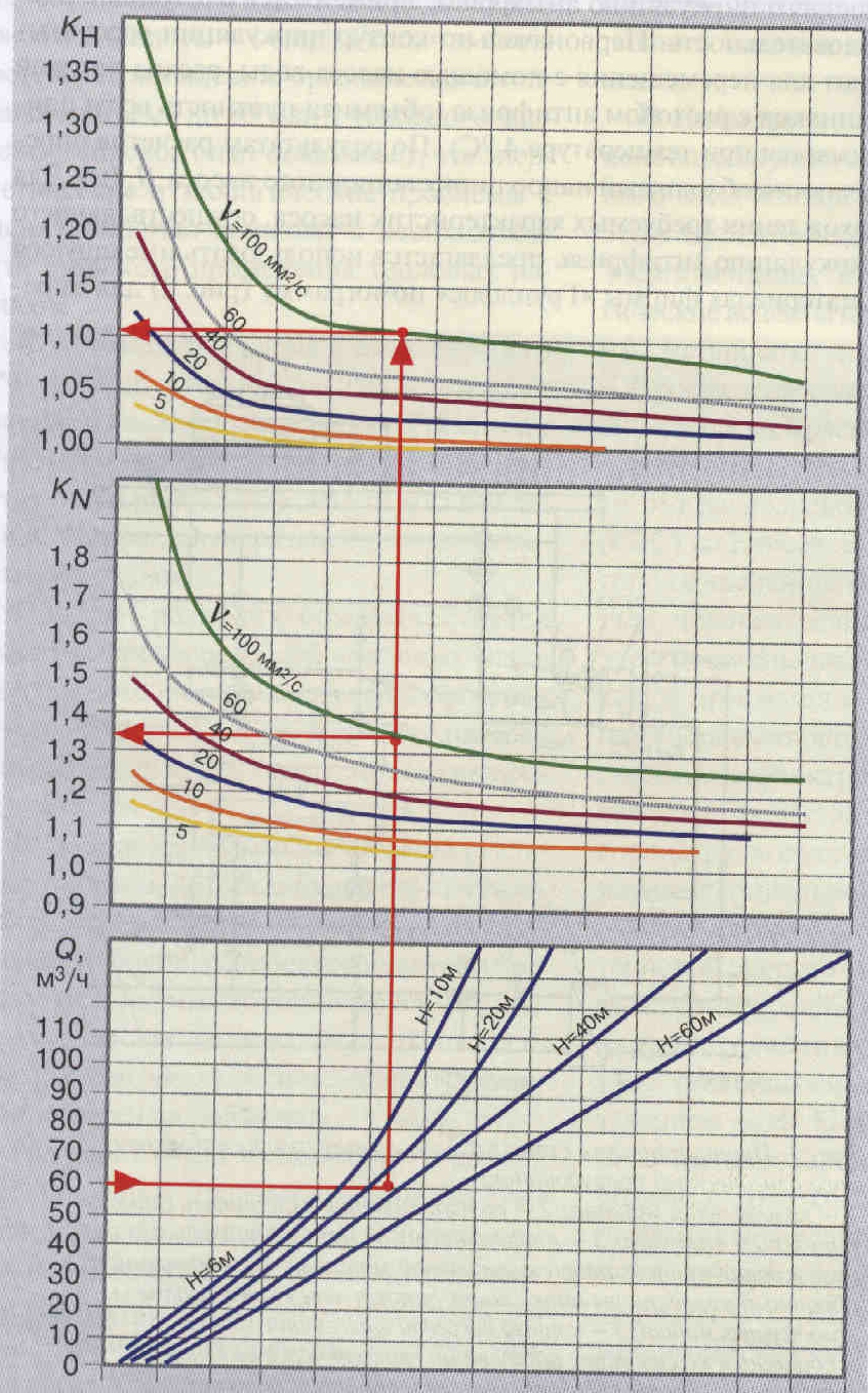

Рис. 2. Номограмма для нахождения коэффициентов учета повышения напора Л1( и мощности электродвигателя насоса при работе на антифризе по сравнению с данными параметрами при работе на воде. Стрелками показано построение для режимов: подача (по воде) Qw = бОм/ч; 7 - 30м; подача (по циркулирующему антифризу) Qtf = 60м/ч.



Применение в системах кондиционирования воздуха насосной циркуляции антифриза через теплообменники в приточных агрегатах дает возможность не только экономить электроэнергию на получение холода, по и до 50 % снижать расход теплоты на подогрев приточного наружного воздуха [2].

×
