The shortage of fuel and energy resources in the world began to be felt for a long time and is constantly aggravated with the development of technology. Refrigeration equipment, according to the principle of its operation, not only provides cooling of any medium, but also generates heat, which in most cases is dissipated into the environment (transferred either to atmospheric air or cooling water). The rational use of this heat provides tangible economic benefits. Dunham-Bush International presents a wide range of equipment of various heating capacities and temperature levels of the heated medium to solve this problem.

Full Text

Машины для охлаждения жидких хладоносителей с воздушными конденсаторами серии ACDS-Z имеют модификацию ACDS-ZH для работы в режиме теплового насоса типа «воздух-вода». При температуре окружающего воздуха -5...+15 °C тепловой насос подогревает воду до 35... 55 °C и обеспечивает теплопроизводительность от 6 до 78 кВт. Машины выполнены на базе малошумных спиральных компрессоров, обладающих высокой надежностью и хорошей уравновешенностью. В качестве хладагента используется R22. Режим работы машин (охлаждение или нагрев теплоносителя) определяется положением электромагнитного четырехходового клапана (рис.1).

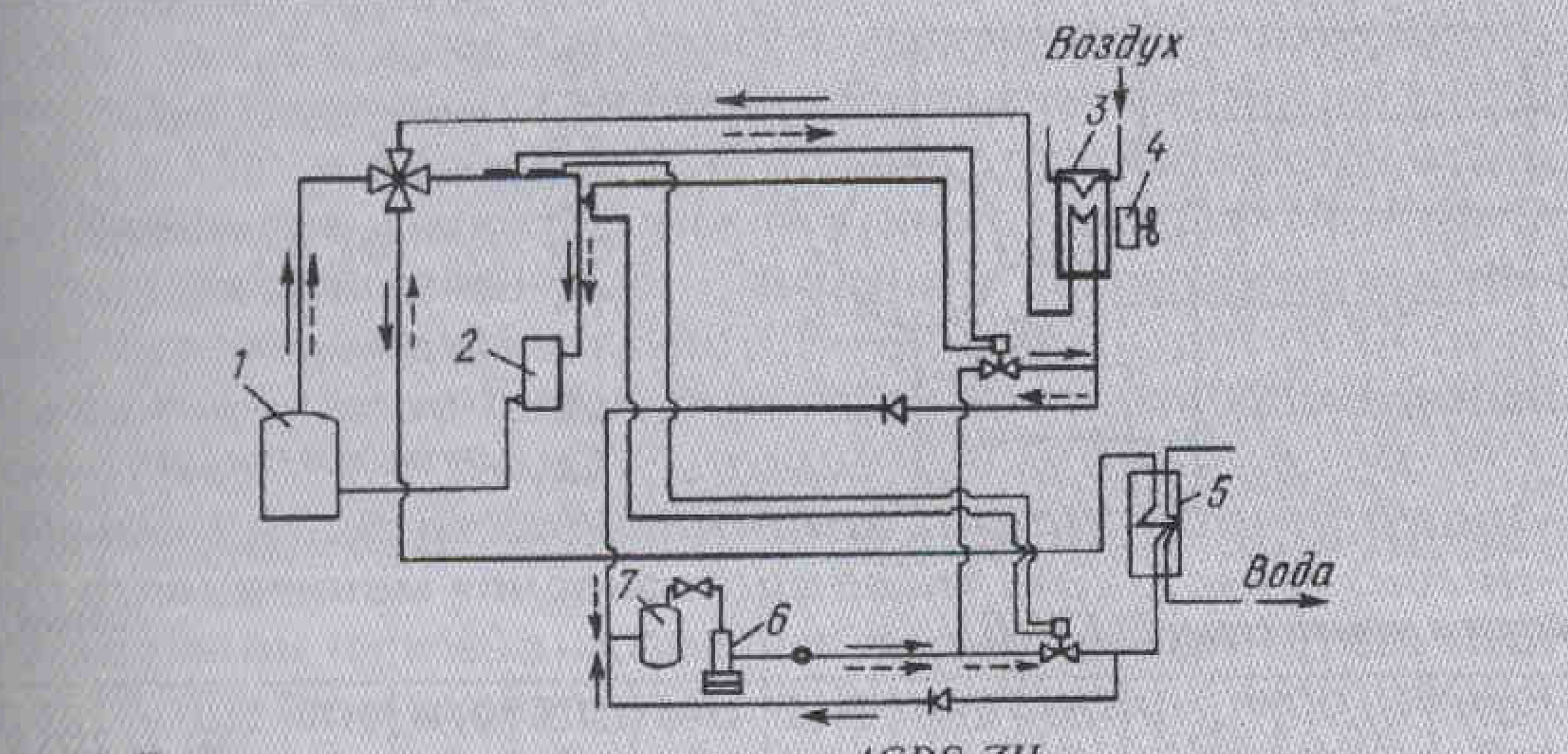

Рис. 1. Принципиальная схема машины шипа ACDS-ZH:1 - компрессор; 2 — отделитель жидкости; 3 - теплообменник "хладагент воздух”; 4 — вентилятор: 5 — теплообменник "хладагент-вода 6 фильтр-осушитель; 7 — ресивер

Теплообменник «хладагент-вода» (испаритель в режиме охлаждения) представляет собой эффективный, легкий и компактный цельно паяный пластинчатый аппарат из нержавеющей стали. Малая емкость по хладагенту сокращает затраты на первоначальную заправку. Аппарат теплоизолирован и оборудован нагревателем для защиты от замерзания. Теплообменник «хладагент-воздух» (конденсатор в режиме охлаждения) выполнен из бесшовных медных труб диаметром 9,5 мм и толщиной 0,4 мм и алюминиевых ребер толщиной 0,2 мм. Для обдува конденсатора используются осевые вентиляторы, скорость вращения которых (1000 об/мин) в сочетании с высоким КПД и качеством сборки обеспечивает хорошие акустические показатели.

Основные технические характеристики оборудования этой серии даны в табл.1.

Машины серии Modulo-Z теплопроизводительностью 100...200 кВт, выполненные на базе спиральных компрессоров, имеют конструкцию, предусматривающую различные технические решения подогрева воды. Теплонасосные модификации Modulo-ZH переключаются на режим подогрева с помощью четырехходового клапана. Модификации Modulo-ZR имеют два параллельно подсоединенных конденсатора (водяной и воздушный), каждый из которых рассчитан на полную тепловую нагрузку от конденсации хладагента. Машины указанных модификаций нагревают воду до 55 °C. Модификация Modulo-ZD укомплектована дополнительным форконденсаторов для охлаждения перегретых паров хладагента до температуры конденсации (что составляет ~20 % полной тепловой нагрузки), с последующей конденсацией в воздушном аппарате. В этом случае вода нагревается парами хладагента до 75 °C, но количество нагретой воды меньше, чем при использовании Modulo-ZH и Modulo-ZR. Модификации Modulo-ZD применяют в тех случаях, когда необходимо получение холода и тепла одновременно. В этих машинах теплообменные аппараты «хладагент-воздух» выполнены из медных труб и алюминиевых ребер, а теплообменники «хладагент-вода» представляют собой кожухотрубные аппараты с внутри- трубным кипением. Подслоем теплоизоляции стального кожуха расположен ленточный нагреватель, защищающий аппарат от замерзания (например, при отключении машины в холодное время года). Технические характеристики этой серии машин даны в табл.2. По требованию заказчика могут быть поставлены машины малошумного и сверхмалошумного исполнения. В них снижен уровень звукового давления соответственно на 9 и 17 дБ А по сравнению с базовой модификацией.

Кроме того, компания Dunham-Bush International выпускает холодильные машины и тепловые насосы «воздух-вода» типа Modulo-S с поршневыми бессальниковыми компрессорами. В машинах этого типа используются от 2 до 6 компрессоров. Ряд машин состоит из 25 типоразмеров и охватывает диапазон производительности от 150 до 1100 кВт. По диапазонам работы и конструктивному оформлению теплообменных аппаратов они совпадают с описанными выше моделями серии Modulo-Z.

Особого внимания заслуживает оборудование серии АСХНР, которое также может работать в режиме охлаждения жидкого хладоносителя с воздушным охлаждением конденсатора и в режиме теплового насоса «воздух-вода».

Таблица 1

Основные технические характеристики машин серии ACDS-ZH

Типоразмер	16	17	18	110	112	114	116	121	125	130	138	241	250	260	275	285
Холодопроизводительность, кВт	5,5	6,7	8,0	9,6	11,1	14,2	15,5	19,8	25	28,6	37,3	40,5	50,2	56,6	73.1	84
Потребляемая мощность в режиме охлаждения. кВт	1,45	1,85	2,35	2,4	3,0	3,9	4,6	6,0	7,4	7,7	9,7	11,6	14,3	15,1	20,1	24.2
Теплопроизводительность, кВт	5,9	7,1	8,5	9,3	11,6	14,5	16,3	21,3	25,5	30	36,9	42,7	50,1	59,7	73,5	77,5
Потребляемая мощность в режиме нагрева, кВт	1,75	2,25	2,65	3,2	3,9	4,8	5,5	7,35	8.5	10,3	12,4	14,7	16,8	19,3	23,8	28.6
Габаритные размеры, мм	960x430x680			960x430x1330			960x583x1330	1200x583x1330		1750x1100x1250				2175x1150x1350
Масса, кг	68	68	71	100	110	115	130	200	207	412	428	434	440	628	668	697

Примечание. Холодопроизводительность и потребляемая мощность в режиме охлаждения даны при температуре окружающего воздуха 30 °C и температуре поды па выходе из машины 7 °C.

Теплопроизводительность и потребляемая мощность в режиме ширена даны при температуре окружающего воздуха 5 °C и температуре воды на выходе из машины 50 °C.

Таблица 2

Основные технические характеристики машин серии MODULO-Z

Типоразмер		285	4100	4116	4135	4170
Холодопроизводительность, кВт		90	105,9	122.8	149,3	182,9
Потребляемая мощность в режиме охлаждения. кВт		24,0	27,2	34,7	38,2	46,1
Теплопроизводительность, кВт
Модификация Н		96,1	115,2	131.5	164.7	198,7
Модификация R		102,1	120.2	143,4	169,1	204,5
Модификация D		18,1	21,3	25,1	30,0	36,1
Потребляемая мощность. кВт
Модификация Н		29,6	34.8	42,9	48.4	57.8
Модификация R и D		29,1	33.1	43,6	48.0	57,8
Габаритные размеры, мм		2740х1500x2350				3350x1500x2350
Масса, кг	модификация Н	1876	1902	1938	1971	2074
	модификация D	1930	1964	2000	2033	2166
	модификация R	2068	2090	2164	2197	2308

Примечание. Холодопроизводительность и потребляемая мощность в режиме охлаждения даны при температуре окружающего воздуха 30 °C и температуре охлаждаемой воды на выходе из машины 7 °C.

Теплопроизводительность и потребляемая мощность в режиме нагрева даны: для модификации II - при температуре окружающего воздуха 10 °C и температуре подогреваемой воды на выходе из машины 50 °C; для модификации R - при температуре охлаждаемой воды на выходе из машины 7 °C и температуре подогреваемой воды 50 °C; для модификации D - температуры охлаждаемой и подогреваемой воды, такие же, как для модификации R. Температура окружающего воздуха 35 "С.

Таблица 3

Типоразмер	80	100	125	160	180	200	225
Холодопроизводительность, кВт	284,3	350,3	448,0	568,5	634,6	700,6	798,3
Потребляемая мощность в режиме охлаждения, кB	88,2	108.2	125.1	171.6	194,0	216,1	231,3

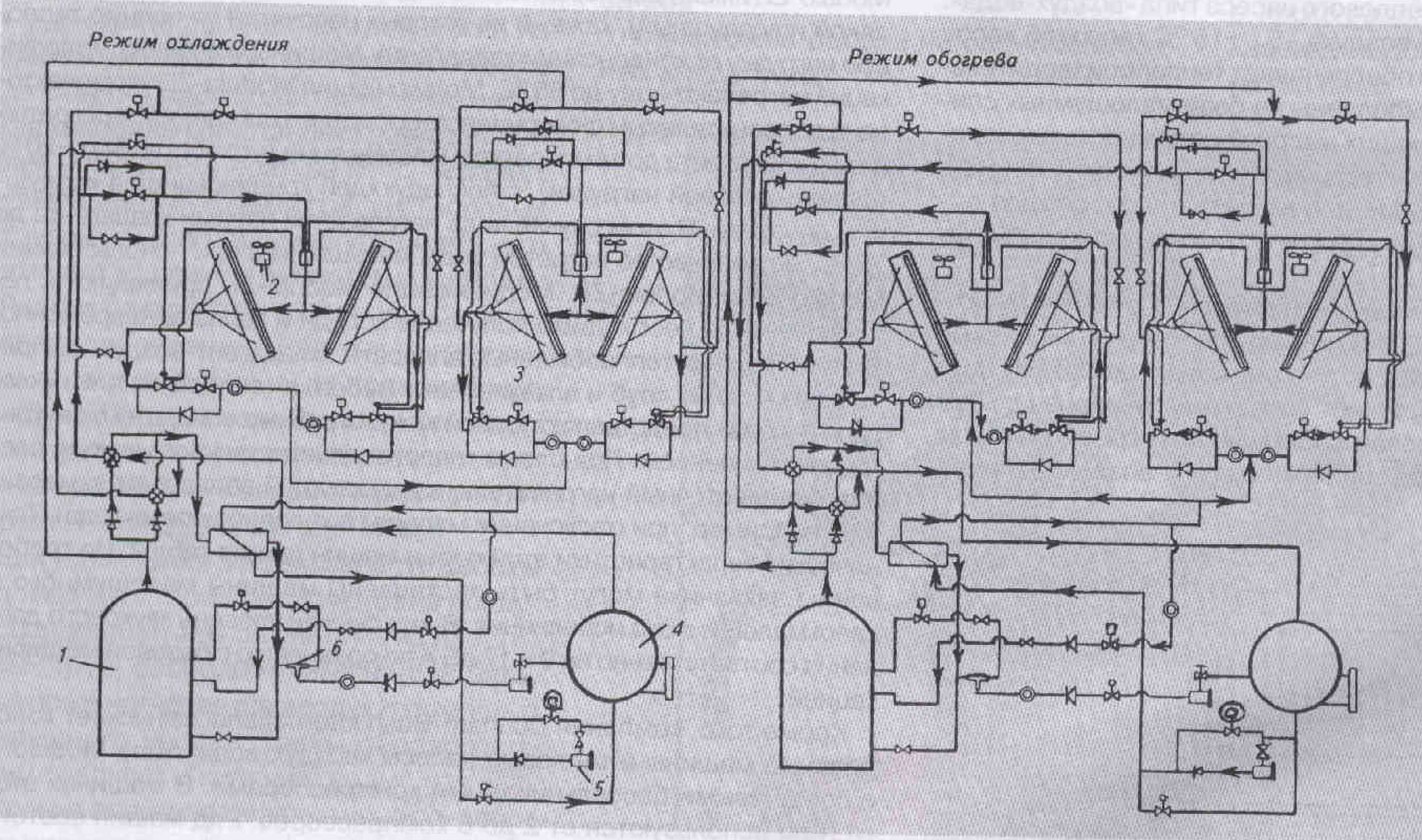

Рис. 2. Принципиальная схема машины типа ЛСХНР: 1 — компрессор: 2 вентилятор; 3 — теплообменник “хладагент- воздух; 4 теплообменник '‘хладагент-вода"; 5 — фильтр осушитель: 6 — инжектор

Работа всех машин полностью автоматизирована с применением микрокомпьютера.

Машины всех приведенных в статье типоразмеров по требованию заказчика могут оснащаться гидравлическим модулем.

Кроме того, в номенклатуре оборудования компании Dunham- Bush International имеются абсорбционные холодильные машины (теплоиспользующие) и аппараты для использования естественного холода. Информация об этих видах оборудования будет дана в следующих номерах журнала.

Официальным дистрибьютором оборудования компании Dunham-Bush international в России, странах СНГ и Балтии является ЗАО "Электростар», которое осуществляет полный комплекс услуг: разработку технических решений, поставку оборудования, монтаж или шеф-монтаж, пусконаладочные работы, гарантийное и постгарантийное обслуживание.
