Study of local cryotherapy methods for the knee joint

Full Text

ОБОСНОВАНИЕ

Около 8 % заболеваний населения Российской Федерации относятся к болезням костно-мышечной системы и являются одной из основных причин инвалидизации [1]. Для облегчения симптомов болезней и восстановления используются различные методы физиотерапии. Одним из перспективных методов является локальная криотерапия (ЛКТ), эффективность которой доказывается различными исследованиями [2]. ЛКТ способствует уменьшению воспалительного процесса, локальному замедлению обменных процессов в охлажденных тканях и снижению чувствительности [3–6]. Основной областью применения локальной криотерапии являются заболевания суставов. Исследовательский интерес представляет область коленного сустава [3, 6–10].

Способы локальной криотерапии подразделяются на контактные и бесконтактные. Для контактных используют криопакеты, компрессионное и, основанное на эффекте Пельтье, охлаждение. К бесконтактным относятся воздушная, азотная ЛКТ, гипербарическое распыление углекислого газа, охлаждающих спреев со смесью газов. Все способы имеют различные температурные уровни и особенности. Характеристики, определяющие режимы процедуры, должны учитывать геометрию и теплофизические свойства охлаждаемой области, и технические параметры установки. Для контактных подходов к характеристикам для дозирования процедуры относятся площадь зоны воздействия и температура рабочего вещества. Для бесконтактных необходимо дополнительно учитывать скорость обдува, расстояние от сопла до поверхности кожи, диаметр сопла и методику воздействия (лабильную, стабильную) [11].

В данном исследовании проведены эксперименты по охлаждению коленного сустава тремя способами — криопакеты, азотная и воздушная локальные криотерапии. Базовые режимы воздействия и физические критерии сравнения были определены на основе ранее полученных результатов на модельной среде — фантоме биоткани [2, 12].

ЦЕЛЬ РАБОТЫ

Выявление измеряемых физических критериев эффективности локальной криотерапии и характеристик для дозирования процедуры, сравнение и анализ возможностей различных способов.

МЕТОДЫ

Дизайн исследования

В эксперименте приняло участие 16 волонтеров (7 женщин и 9 мужчин), возрастом от 18 до 23 лет, весом (72,3 ± 10,1) кг, ростом (176,4 ± 9,3) см. Участники были рандомизированы по 4 группам. Первая и вторая получали контактную локальную криотерапию, третья и четвертая — азотную и воздушную соответственно.

Критерии соответствия

После объяснения сущности исследования и рисков участники предоставили письменное информированное согласие. Все испытуемые на момент проведения экспериментов были здоровы и не имели противопоказаний для локальной криотерапии.

Продолжительность исследования

Участники исследования проходили однократную процедуру локальной криотерапии коленного сустава. Общая длительность эксперимента включала в себя время подготовки волонтера — испытуемый находился в комнате проведения процедуры в течение 20 минут для выравнивания температуры, времени охлаждения и период отдыха после процедуры для восстановления чувствительности кожи в области охлаждения. Окончательное время охлаждения было скорректировано в предварительных экспериментах, проведенных для каждого способа на двух случайно выбранных из группы испытуемых. В этих опытах фиксировались температура в центре надколенника и время. Для азотного способа оно составило 3 минуты. При воздействии сверх этого времени выявлена опасность переохлаждения наружных тканей. Для остальных рассматриваемых подходов время охлаждения было установлено на уровне 20 минут из-за резкого замедления скорости охлаждения и незначительных изменений температуры после 20 минут воздействия.

Проведенные в рамках исследования процедуры

Область воздействия включала в себя переднюю поверхность, а также частично латеральную и медиальную стороны коленного сустава [13]. Центром охлаждения выбран центр надколенника. При выборе режимов воздействия и критериев эффективности локальной криотерапии авторы базировались на результатах анализа литературных источников и собственных экспериментов по охлаждению фантома биоткани [2, 12].

Первой и второй группе проводили локальную криотерапию с использованием криопакетов. Для первой группы в качестве рабочего вещества (хладоносителя) использовалась смесь льда и воды с массовым соотношением 2:1 и с постоянной температурой 0 °C. Для второй группы в криопакет заливался раствор хлорида натрия (NaCl) с концентрацией 23,1% по массе, предварительно охлажденный до минус 18,4 °C. Время процедуры предварительно было выбрано на основе анализа предыдущих исследований и составило 20 минут [3, 8, 9, 14]. Для полного покрытия коленного сустава использовался применяемый на практике криопакет «ice bag» диаметром 23 см («Mueller», Германия), заполненный согласно рекомендации производителя 1 кг рабочего вещества. Криопакет фиксировался на испытуемом эластичным бинтом.

Третьей группе проводили азотную локальную криотерапию по стабильной методике. Для этого был собран модуль, состоящий из сосуда Дьюара (ООО «НПО «Криомаш», СПД 25/60), наполненного жидким азотом, в который вставлена система для выдачи азота (ООО «Криогенные приборы», LNS-150W48V-PT-PS-LSCOM). К крану для подачи газа был прикреплен теплоизолированный шланг с внутренним диаметром 12 мм. Шланг фиксировался при помощи специального штатива, который был сконструирован для более точного измерения расстояния от торца подачи газообразного азота до охлаждаемой поверхности колена и для выполнения требования перпендикулярности потока относительно целевой области (рис. 1). Температура на выходе из шланга составляла минус 80 °C при расходе паров жидкого азота — 30 л/мин. Расстояние от торца шланга до поверхности кожи коленного сустава составляло 15 см, предварительное время охлаждения — от 4,4 до 15 минут [2].



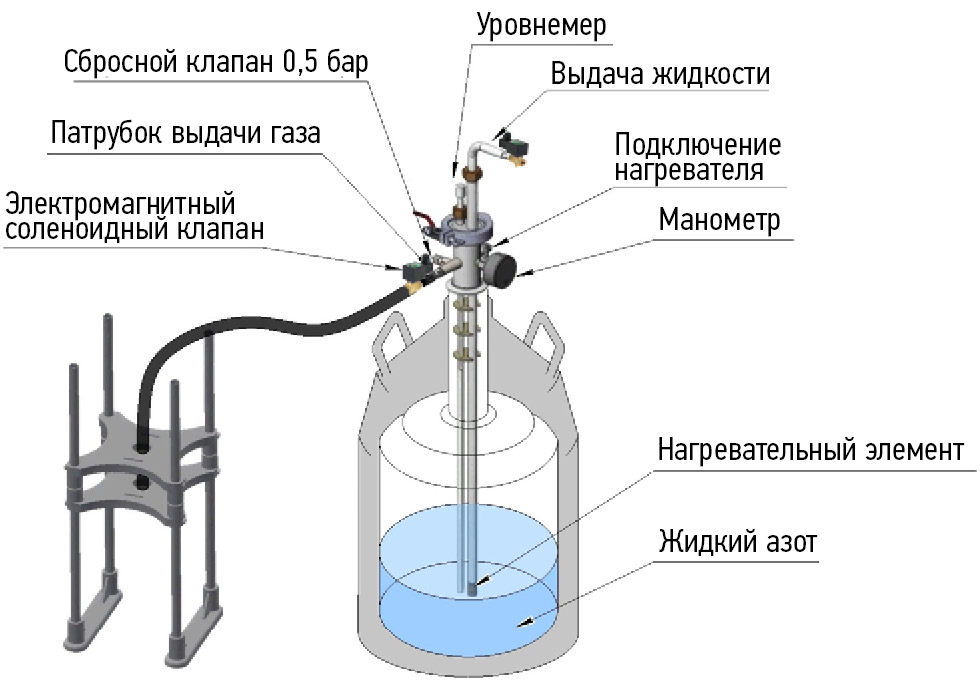

Рис. 1. Экспериментальный модуль для азотной ЛКТ.



Четвертой группе проводили воздушную локальную криотерапию по стабильной методике на экспериментальном аппарате (АО «ЦНИИ «Курс», ЛАКТ 1000) [15]. Температура на выходе из насадки диаметром 10 мм равнялась минус 30 °С при расходе воздуха 40 л/мин. Расстояние от насадки до целевой области составляло 10 см. Предполагаемое время охлаждения — от 13,3 до 21,5 минут [2].

Характеристики дозы

Основными измеряемыми физическими критериями, определяющими эффективность локальной криотерапии, являются температура на поверхности зоны воздействия и динамика ее изменения.

Целевой температурой в проведенных экспериментах на волонтерах было принято значение (10 ± 2) °С. Вследствие неравномерности распределения температуры на поверхности коленного сустава, возможно выделить такое понятие, как целевой диапазон температур — (0–10) °С — это допустимый диапазон температур в области воздействия. Минимальная температура фиксируется с целью определения эффективности и безопасности процедуры. При опускании температуры поверхности кожи ниже 0 °С возникает вероятность переохлаждения и повреждения тканей.

Скорость изменения температуры является физическим критерием локальной криотерапии, от которого зависит терапевтический эффект процедуры. При более низкой скорости, можно увеличить время процедуры без опасности переохлаждения кожного покрова, при этом происходит охлаждение внутренних тканей, а значит увеличивается противовоспалительный эффект [2, 12]. При высокой скорости снижения температуры, происходит быстрое обезболивание и незначительное понижение температуры в более глубоких тканях.

В качестве характеристики для дозирования процедуры была принята площадь рабочей зоны. Это площадь, в которой температура после охлаждения опускалась ниже 10 °С. Важной задачей является регулирование и прогнозирование этой характеристики в зависимости от выбранной области воздействия.

Методы регистрации данных

Во время эксперимента измерялась температура поверхности кожи с использованием датчика температуры и тепловизионной камеры.

Выбран и откалиброван методом реперных точек датчик — термометр сопротивления Pt100. Электронное устройство для снятия показаний с датчика было выполнено на платформе Arduino c применением модуля MAX31865 и программного расширения PLX-DAQ. Датчик был закреплен на колене с помощью гипоаллергенного лейкопластыря из белого шелка Omnisilk (Hartmann, Германия) и защищен от прямого воздействия источника холода слоем флизелина (толщиной 2 мм и площадью поверхности 10х10 мм при использовании криопакетов и толщиной 2 мм и площадью поверхности 5х5 мм при охлаждении парами жидкого азота или холодным воздухом). Считывание показаний с датчика производилось каждую секунду на протяжении всего эксперимента.

Датчик был прикреплен к области с наибольшей вероятностью повреждения кожного покрова — к центру надколенника (коленной чашечки). Это зона с минимальной начальной температурой, определенная экспериментально с применением тепловизионного устройства.

Тепловизионным мобильным устройством Flir One (Flir Systems, Inc., США) фиксировались минимальные начальная и конечная температуры на поверхности кожи в зоне охлаждения и определялась площадь рабочей зоны. Для этого на полученных тепловизором изображениях выявлялись точки, в которых показания температуры равнялись (10,0 ± 0,1) °С. Далее цвета настраивались таким образом, чтобы область 10 °С и ниже отделялась от более высоких температур. Площадь этой области была выделена и измерена (рис. 2).

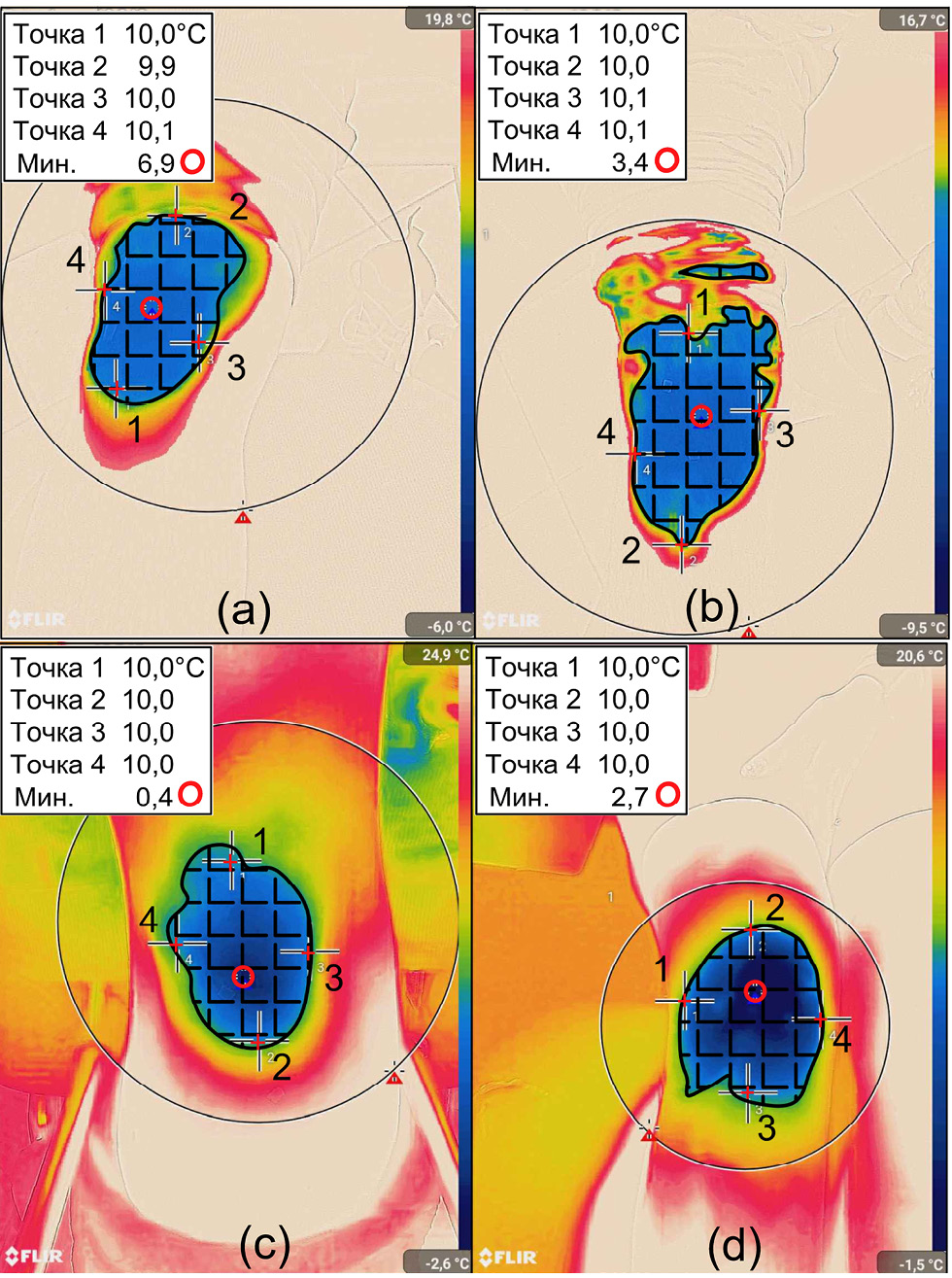

Рис. 2. Термограмма коленного сустава с выделенной областью температур ниже 10 °C после ЛКТ: (a) криопакет со смесью льда и воды; (b) криопакет с 23,1% NaCl; (c) азотная ЛКТ; (d) воздушная ЛКТ.



Этическая экспертиза

Методика проведения экспериментов на волонтерах была рассмотрена Этическим комитетом МГТУ им Н.Э. Баумана. На заседании Этического Комитета 22.12.2022 года согласно выписке из протокола № 2 было принято решение «Разрешить проведение исследований в соответствии с предоставленной методикой».

Статистический анализ

Обработка результатов проводилась с использованием пакета прикладных программ математического моделирования MATLAB. Были найдены усредненные результаты и среднеквадратичные отклонения. Результаты обработаны и представлены в табличном (табл. 1, 2) и графическом (рис. 3) видах.

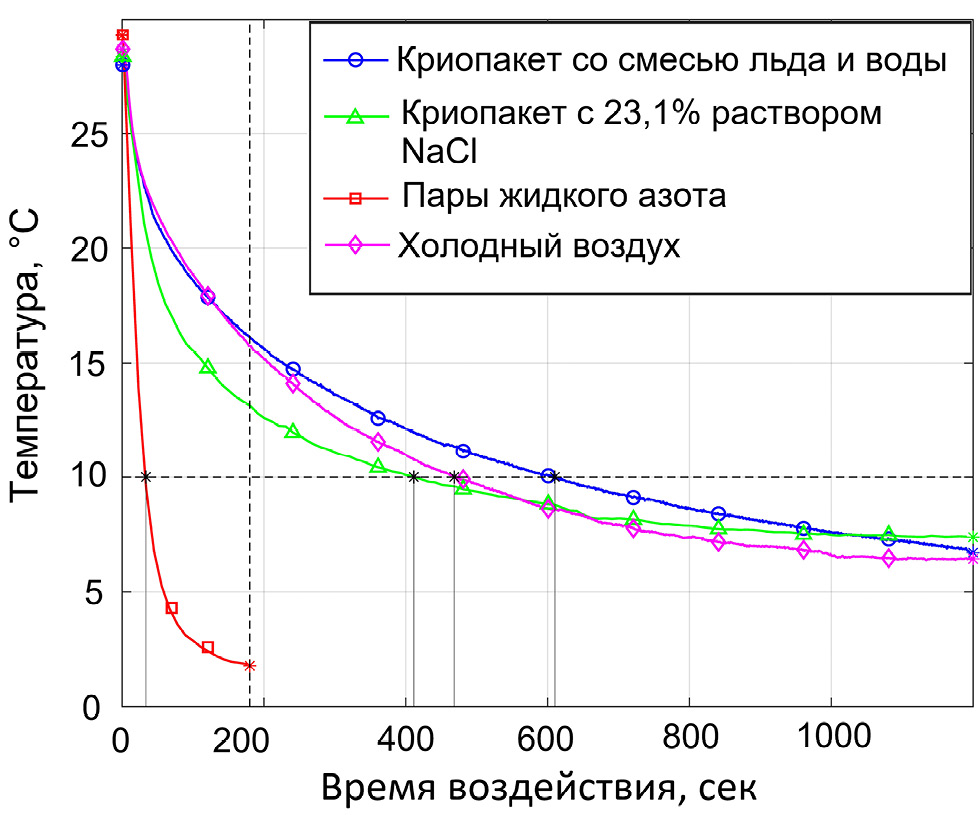

Рис. 3. Изменение температуры на поверхности кожи в центре надколенника при ЛКТ коленного сустава.



РЕЗУЛЬТАТЫ

В таблице 1 представлены усредненные результаты измерения температуры, определенные с применением тепловизора. Наименьшее значение минимальной конечной температуры было зафиксировано после охлаждения парами жидкого азота (третья группа) и равнялось (0,88 ± 1,75) °C. При этом была получена наименьшая площадь рабочей зоны — (33,7 ± 7,1) см². Это в 4 раза меньше, чем у рассматриваемых контактных способов (первая и вторая группы) и в 2,8 раз меньше, чем у воздушного обдува (четвертая группа). При охлаждении льдом наблюдалось наиболее равномерное среди исследуемых случаев распределение температурного поля: наибольшие значения минимальной конечной температуры (6,43 ± 0,90) °C и площади рабочей зоны (135,2 ± 34,6) см². Аналогичные результаты в пределах стандартного отклонения показал второй контактный способ с использованием в качестве рабочего вещества раствора хлорида натрия.



Таблица 1. Усредненные показания тепловизора

Table 1. Average readings of the thermal imager

№ группы — рабочее вещество	Масса рабочего вещества (расход)	Время охлаждения, мин	Площадь рабочей зоны, см²	Начальная температура, °C	Конечная минимальная температура, °C
1 — смесь льда и воды	1 кг	20	135,2 ± 34,6	30,33 ± 2,65	6,43 ± 0,90
2 — раствор NaCl	1 кг	20	127,1 ± 32,3	30,25 ± 0,31	5,75 ± 0,96
3 — пары жидкого азота	30 л/мин	3	33,7 ± 7,1	29,05 ± 0,83	0,88 ± 1,75
4 — воздух	40 л/мин	20	93,8 ± 16,1	29,13 ± 1,12	4,42 ± 0,61



Усредненные результаты, полученные с датчика, представлены в графическом виде на рис. 3. Контрольные значения и результаты расчета средней скорости охлаждения показаны в таблице 2. При сравнении скорости охлаждения в первые три минуты воздействия, максимальная скорость изменения температуры наблюдалась у третьей группы и равнялась (-8,28 ± 0,84) °C/сек. Это в 2,2 раза больше, чем у первой группы, в 1,6 раз больше, чем у второй и в 2,1 раза больше, чем у четвертой. При дальнейшем воздействии скорость охлаждения значительно уменьшалась. Во всех случаях в пределах заданного времени воздействия была достигнута температура 10 °C и не наблюдалось опускания температуры ниже 0 °C.



Таблица 2. Усредненные показания датчика

Table 2. Average readings of the temperature sensor

№ группы — рабочее вещество	Начальная температура, °C	Конечная температура, °C	Время охлаждения до 10°C, сек	Средняя скорость изменения температуры, °C/мин	Средняя скорость изменения температуры первые 3 минуты, °C/мин
1 — смесь льда и воды	27,99 ± 1,13	6,71 ± 0,71	610 ± 56	-1,038 ± 0,084	-3,732 ± 0,33
2 — раствор NaCl	28,39 ± 0,95	7,39 ± 1,21	411 ± 50	-1,050 ± 0,126	-5,094 ± 0,241
3 — пары жидкого азота	28,35 ± 1,28	1,78 ± 1,55	33 ± 11	-8,28 ± 0,84	-8,28 ± 0,84
4 — воздух	28,67 ± 1,85	6,43 ± 0,37	468 ± 63	-1,116 ± 0,096	-3,930 ± 0,288



ОБСУЖДЕНИЕ

Температура поверхности

Наименьшая минимальная температура, близкая к 0 °C, зафиксирована при воздействии парами жидкого азота. Снижение температуры ниже данного значения может вызвать обморожение. Следовательно, важно контролировать температуру во время процедуры. Это затруднительно сделать с помощью тепловизора, так как потоки паров жидкого азота во время процедуры могут вызывать ошибки измерений. Поэтому целесообразно использовать датчик или пирометр, направленный в центр надколенника, и в целях запаса по безопасности останавливать охлаждение при снижении температуры ниже 2 °C.

Конечные температуры для контактных и воздушного способов, зафиксированные с тепловизора и с датчика, имеют близкие значения в пределах стандартного отклонения и выше 4 °C. Более продолжительное охлаждение не приводит к снижению температуры до 0 °C, вследствие значительного падения скорости изменения температуры со временем процедуры.

Минимальная конечная температура, зарегистрированная с помощью тепловизора, была ниже измеренной при использовании температурного датчика. Область с минимальной температурой находится в области надколенника, но не совпадает с местом крепления датчика. Минимальная температура была зафиксирована для оценки риска повреждения кожного покрова. А показания температуры с датчика были сняты для оценки динамики изменения температуры.

Скорость изменения температуры

Скорость охлаждения на поверхности рабочей зоны при использовании азотной ЛКТ значительно выше по сравнению с другими способами. Это позволяет сократить время, необходимое для достижения целевой температуры на поверхности. Однако, такой подход может привести к недостаточному охлаждению тканей на более глубоких уровнях.

В течение всего периода охлаждения (20 минут) средняя скорость изменения температуры одинакова для контактных и воздушного способов, и значения конечной температуры в центре надколенника близки друг к другу в пределах стандартного отклонения. Следовательно, эти способы можно использовать взаимозаменяемо с точки зрения воздействия на поверхность. Однако, при использовании контактного подхода испытуемые информировали о чувстве сильного жжения в области охлаждения в течение первых 10 минут, после чего жжение уменьшалось. При азотной ЛКТ чувство жжения практически отсутствовало. Испытуемые не заметили резкого изменения температуры, так как скорость охлаждения была относительно высокой, и «температура обезболивания» наступала быстро. При воздушном охлаждении испытуемые отмечали небольшое жжение в течение первых 7–8 минут.

Площадь рабочей зоны

При постоянной температуре хладоносителя рабочую зону контактных способов можно увеличивать или уменьшать за счет изменения размера или количества криопакетов. В бесконтактных способах на площадь влияют размер насадки, расход и расстояние до поверхности. Однако, изменение режимов бесконтактных способов может влиять на значения скорости охлаждения и минимальной конечной температуры. Следовательно, необходимо корректно прогнозировать площадь рабочей зоны и в зависимости от этого варьировать режимы воздействия.

Диаметр насадки на выходе равнялся 12 и 10 мм при азотном и воздушном способах соответственно. Расстояние от торца до поверхности при воздушном охлаждении было меньше на 5 см. Из-за большего расхода (в 1,3 раза) и более длительного воздействия (в 6,7 раз), площадь рабочей зоны при обдуве воздухом значительно больше (в 3 раза), несмотря на более низкую температуру паров жидкого азота. Увеличение скорости потока паров жидкого азота приводит к увеличению скорости охлаждения и вероятности переохлаждения кожного покрова. Следовательно, для увеличения времени воздействия и площади рабочей зоны, необходимо варьировать размер насадки и расстояние от торца шланга до поверхности кожи.

Ограничения исследования

Результаты других исследователей [3, 7–9, 14, 16] говорят о следующем. Достижение целевой температуры при контактной криотерапии зависит не только от рабочего вещества и температуры предварительного охлаждения, но и от криопакета, наличия дополнительных барьеров защиты от переохлаждения кожи и области воздействия, а также зоны и способа измерения температуры. Измерения в сторонних исследованиях показывают значительные различия, что затрудняет сравнение полученных результатов. Это подчеркивает важность точного измерения температуры во время процедур локальной криотерапии для возможности регулирования времени воздействия.

Причины возникновения погрешностей в методах измерения могут быть различными. Во-первых, чтобы защитить датчик от непосредственного контакта с рабочим веществом, он был покрыт слоем флизелина, что могло привести к различиям в температуре кожи под датчиком. Во-вторых, тепловизор измеряет температуру поверхности, но поверхность кожи не является ровной и покрыта волосяным покровом, что может влиять на точность измерений. Наконец, после выключения системы при использовании бесконтактного охлаждения, потоки холодного газа продолжают обтекать кожу, что также может оказывать влияние на измерения.

ЗАКЛЮЧЕНИЕ

Сформулированы основные физические критерии эффективности локальной криотерапии — температура и динамика ее изменения на поверхности объекта воздействия. Предложена и оценена характеристика дозирования — площадь рабочей зоны. Это область, в которой достигается принятая целевая температура.

Наиболее простым в использовании и подготовке является контактный способ криотерапии с использованием криопакетов. Относительно легко можно изменять площадь обрабатываемой зоны. При правильном выборе режима обеспечивается достижение целевой температуры (10 ± 2) °C, не приводя при этом к снижению температуры наружных тканей до предельного значения 0 °C. Однако, охлаждение может сопровождаться чувством жжения.

Воздушное охлаждение при исследуемом режиме практически не вызывало ощущения жжения у волонтеров и, с точки зрения полученных температур, было эквивалентно контактным подходам. Однако, существуют трудности изменения площади обрабатываемой зоны без потери эффективности процедуры.

Измеренные температуры и скорость охлаждения показывают, что использование азотного охлаждения значительно отличается от других рассмотренных способов. Следовательно, важно понять, как правильно использовать преимущество жидкого азота — низкую температуру кипения. При исследуемом режиме способ обеспечил достижение целевой температуры, не повреждая кожный покров. Однако, зона воздействия была меньше площади поверхности коленного сустава.
