Введение

Широкое применение чистых газов и жидкостей в различных областях промышленности ведет к необходимости их получения в достаточных количествах с требуемыми параметрами (состав, агрегатное состояние, давление). Получение веществ с необходимыми параметрами сопряжено с процессами разделения исходных смесей, в основе которых лежит использование тех или иных отличий в свойствах разделяемых компонентов. Среди множества известных методов разделения (сорбционных, мембранных, термодиффузионных и других) доминирующее место в промышленности занимают испарительно-конденсационные методы разделения, в частности ректификация [1]. Ректификация в настоящее время является наиболее эффективным и незаменимым способом разделения воздуха, углеводородов и других смесей [2].

Сущность процесса ректификации заключается в тепломассообмене между неравновесными потоками жидкости и пара, движущимися навстречу друг другу. В результате массообмена пар обогащается низкокипящими, а жидкость высококипящими компонентами. Процессы ректификации осуществляются в специальных аппаратах — ректификационных колоннах (РК). Технологическая схема ректификационных аппаратов зависит от состава разделяемой смеси, требований к качеству продуктов разделения, места аппарата в технологической цепочке, возможностей уменьшения энергетических затрат и других факторов, учесть которые для однозначного выбора конкретной схемы невозможно [3]. Классическая ректификационная колонна состоит из конденсатора, рабочей части колонны, заполненной насадочным материалом, и испарителя. Для разделения многокомпонентных смесей или в целях получения продукта высокой чистоты обычно применяются установки, состоящие из нескольких последовательно установленных ректификационных колонн (каскада колонн). В целях снижения энергетических затрат на обеспечение работы подобных систем находят применение специально разработанные схемы. Настоящая работа посвящена обзору и сравнению наиболее распространенных из них.

Двухколонная ректификационная установка

При разделении трехкомпонентных смесей в каскадах из двух колонн обычно рассматривают двухколонную схему с первым заданным разделением (рис. 1 a) и со вторым заданным разделением (рис. 1 b). Первая схема характеризуется тем, что в первой колонне выделяется наиболее низкокипящий компонент (НКК), а два других компонента разделяются во второй колонне, вторая схема обеспечивает выделение наиболее высококипящего компонента (ВКК) в первой колонне, а разделение двух других компонентов происходит во второй колонне.

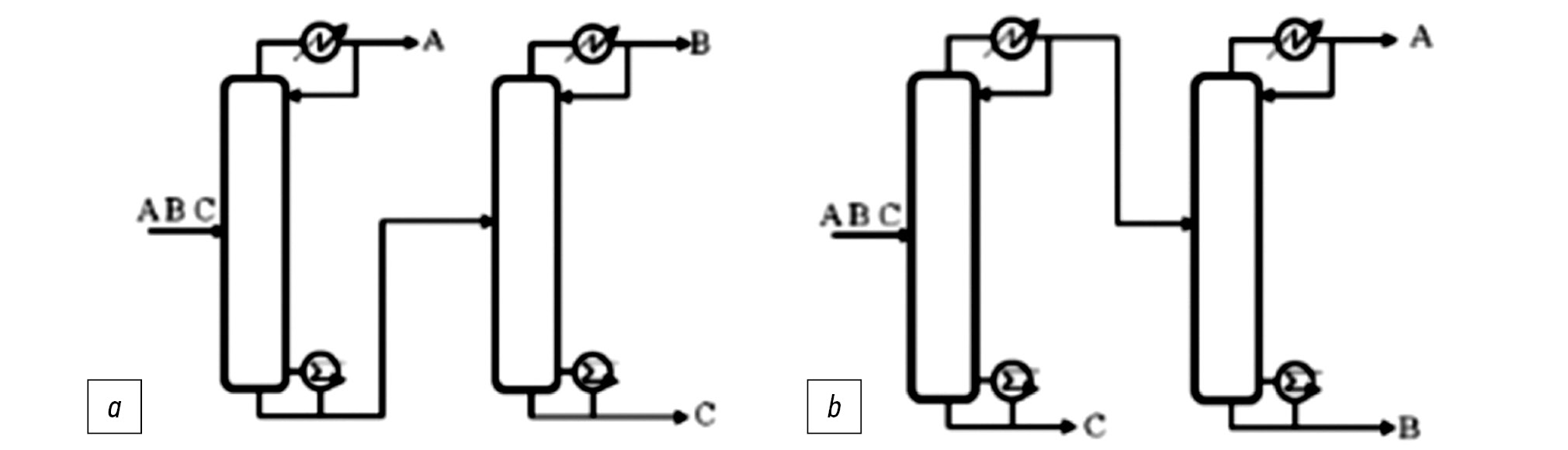

Рис. 1. Двухколонные схемы разделения трехкомпонентной смеси [5]. a — двухколонная схема с первым заданным разделением; b — двухколонная схема со вторым заданным разделением.

Fig. 1. Two-column separation for three-component mixture [5]. a, Two-column configuration with the first specified separation; b, Two-column configuration with the second specified separation.

Выбор оптимальной технологической схемы для разделения смеси заданного состава из представленных двухколонных вариантов обычно базировался на эвристических правилах, но ни одно из них не являлось исчерпывающим. В связи с этим, появились некоторые исследовательские работы, которые посвящены поиску границ областей исходных составов разделяемых смесей, в которых энергетически выгодна та или иная из представленных на рис. 1 схем.

В статье [4] автор разработал алгоритмы и комплекс программ для анализа технологических схем ректификации. В основу своего алгоритма он положил критерий, пропорциональный суммарным энергетическим затратам теплоты в обоих колонах, однако, не было учтено различие в теплоте парообразования компонентов. Тем не менее, был получен диапазон оптимальности двухколонной схемы со вторым заданным разделением.

Работа [5] посвящена поиску научного обоснования существования оптимальных областей двухколонных схем при разделении трехкомпонентной смеси на основе анализа внутреннего энергосбережения в ректификационных колоннах. Под внутренним энергосбережением понимается степень использования парового потока из испарителя РК в процессах тепломассообмена на всех тарелках колонны, определяемое следующей зависимостью [6]:

 $Эн=\frac{R}{R+1}·\frac{n_y}{n_{у}+n_{о}}+\frac{n_{о}}{n_{у}+n_{о}}$ (1)

где R — флегмовое число; n_y — число теоретических тарелок в укрепляющей секции; n_o — число теоретических тарелок в отгонной секции.

В работе [5] было подтверждено, что при разделении трехкомпонентных смесей с малым содержанием двух наиболее летучих компонентов энергетически менее затратна двухколонная схема со вторым заданным разделением. Кроме того, в работе приведено выражение, описывающее границу областей оптимальности рассмотренных схем разделения. В качестве модельных смесей, авторами рассматривались смеси бензола, толуола и о-ксилола. Таким образом, существующие исследования схем двухколонных ректификационных установок позволяют выбрать наиболее энергетически эффективную схему в зависимости от исходных концентраций компонентов разделяемой смеси.

Многоэффектная (многоступенчатая) ректификация

Сущность многоэффектной (multi-effect) ректификации заключается в том, что поток из конденсатора первой ступени используется для обеспечения работы испарителя второй ступени, а поток из конденсатора второй ступени, используется для обеспечения работы испарителя третьей ступени, и так далее (рис. 2). По аналогии с колоннами двукратной ректификации, ступени многоэффектной ректификационной установки соединены посредством конденсаторов-испарителей. Для функционирования колонн необходимо обеспечить работу испарителя первой ступени и конденсатора n-ой ступени.

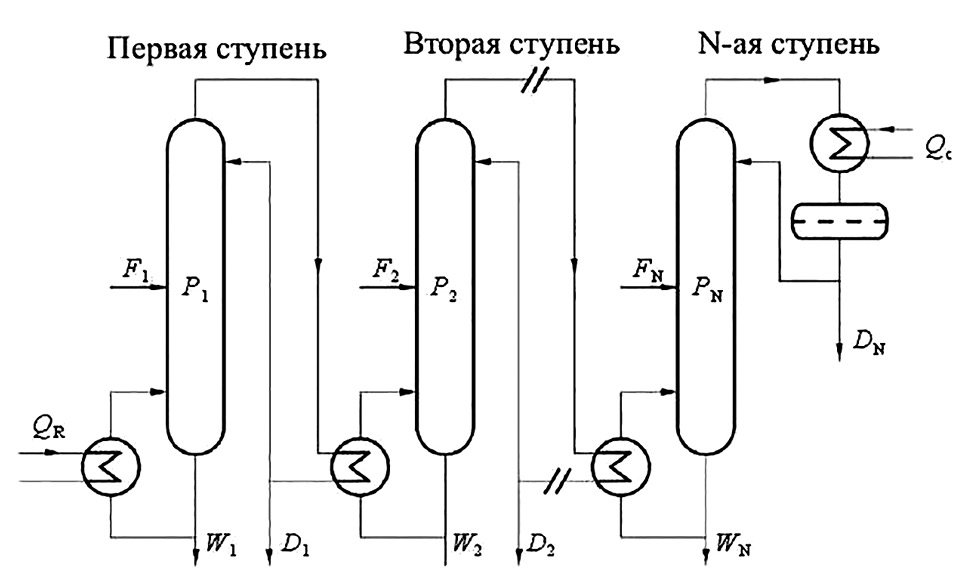

Рис. 2. Технологическая схема многоэффектной ректификации [7].

Fig. 2. Multi-effect distillation flow diagram [7].

Литературный поиск показал, что энергосбережение при использовании многоэффектной ректификации по сравнению с одной ректификационной колонной связано с количеством применяемых ступеней [8]. При использовании двухступенчатой схемы оно составляет 50%, при использовании трехступенчатой схемы — 67%, для четырехступенчатой схемы — 75%. На практике, наиболее применимы двух- или трехступенчатые схемы многоэффектной ректификации, обеспечивающие баланс между эксплуатационными и капитальными затратами.

Схемы многоэффектной ректификации принято разделять на несколько типов в зависимости от метода подачи исходной смеси в ступени разделения:

• параллельно-поточные, в которых смесь подается одновременно в колонну высокого давления (КВД) и колонну низкого давления (КНД) (рис. 3 а);
• нисходящие, в которых смесь из КВД подается в КНД (рис. 3 b);
• противоточные: смесь из КНД подается в КВД (рис. 3 c) [9].

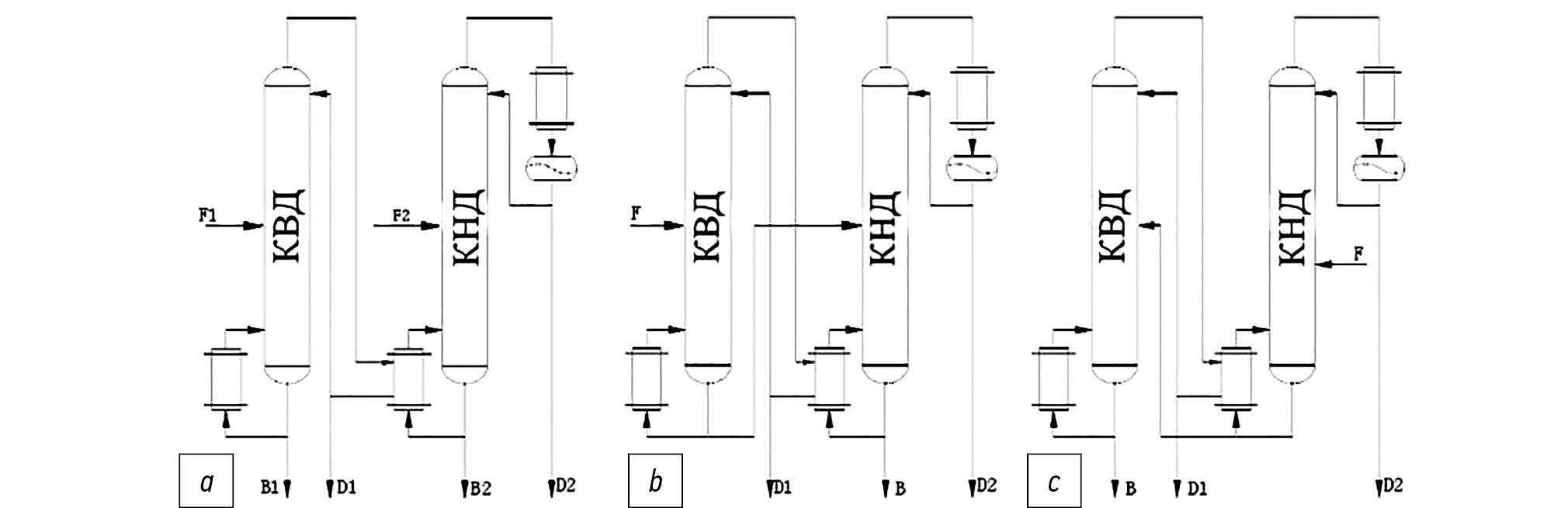

Рис. 3. Схемы многоэффектной ректификации [9]. a — параллельно-поточная схема; b — нисходящая схема; c — противоточная схема.

Fig. 3. Multi-effect distillation configurations [9]. a, Parallel-flow configuration; b, Downward-flow configuration; c, Counter-flow configuration.

В настоящее время многоэффектная ректификация находит применение в этаноловой промышленности, в крупных воздухоразделительных установках (в виде колонн двукратной ректификации), в процессах опреснения морской воды.

Термически связанная ректификация

Под термически связанной ректификацией понимается ректификация, в которой тепло передается за счет прямого контакта потоков пара и жидкости из различных ректификационных колонн [10]. Подавая потоки флегмы и кубовой жидкости в колонну предварительного разделения путем непосредственного отбора потоков пара и жидкости из основной колонны, можно добиться значительной экономии энергии для многокомпонентного разделения [11]. Следовательно, по сравнению с двухколонной установкой снижается необходимое количество аппаратов — конденсаторов и/или испарителей. На рис. 4 представлены схемы термически связанной ректификации. По схеме Петлюка (Petlyuk), приведенной на рис. 4 а, трехкомпонентная смесь ABC поступает в колонну предварительного разделения, в которой получают поток AB, обогащенный НКК — A; и BC, обогащенный ВКК — C. Затем, потоки направляются в основную ректификационную колонну, где происходит их дальнейшее разделение на чистые компоненты A, B и С. В литературе указывается, что такая схема разделения снижает эксплуатационные затраты на 30% по сравнению с прямым разделением трехкомпонентной смеси в двух колоннах [12].

Компактная модификация колонны Петлюка представлена рис. 4 b и называется DWC. Данная схема отличается меньшими капитальными затратами за счет того, что колонна предварительного разделения смонтирована в корпусе основной ректификационной колонны. В зависимости от положения разделительной стенки схемы DWC разделяют на DWC-FC (рис. 5), DWC-SR (разделительная стенка внизу) и DWCSS (разделительная стенка вверху). В открытых источниках упоминается о применении DWC-FC для разделения трехкомпонентной смеси, состоящей из пентана, гексана и гептана [14]. При этом, авторами утверждается о снижении потребления энергии на 16% при применении данной схемы, по сравнению с традиционным методом последовательной ректификации. Для системы, состоящей из этанола, н-пропанола и нбутанола было отмечено уменьшение энергозатрат на 34% [14]. Таким образом, термическая связанная ректификация является перспективным методом повышения энергоэффективности и на сегодняшний день находит применение в промышленности, однако, следует также отметить, что DWC схемы сложны в оптимизации и управлении.

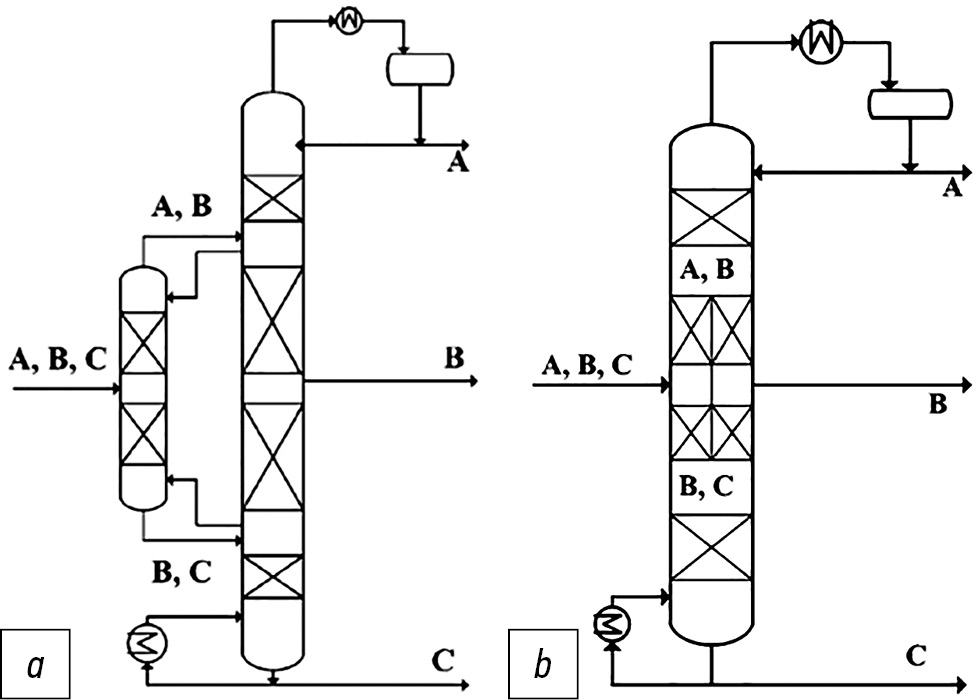

Рис. 4. Схемы термически связанной ректификации [13]. a — схема Петлюка (Petlyuk); b — схема с разделительной стенкой (DWC).

Fig. 4. Thermally coupled distillation configurations [13]. a, Petlyuk configuration; b, Dividing-wall column configuration (DWC).

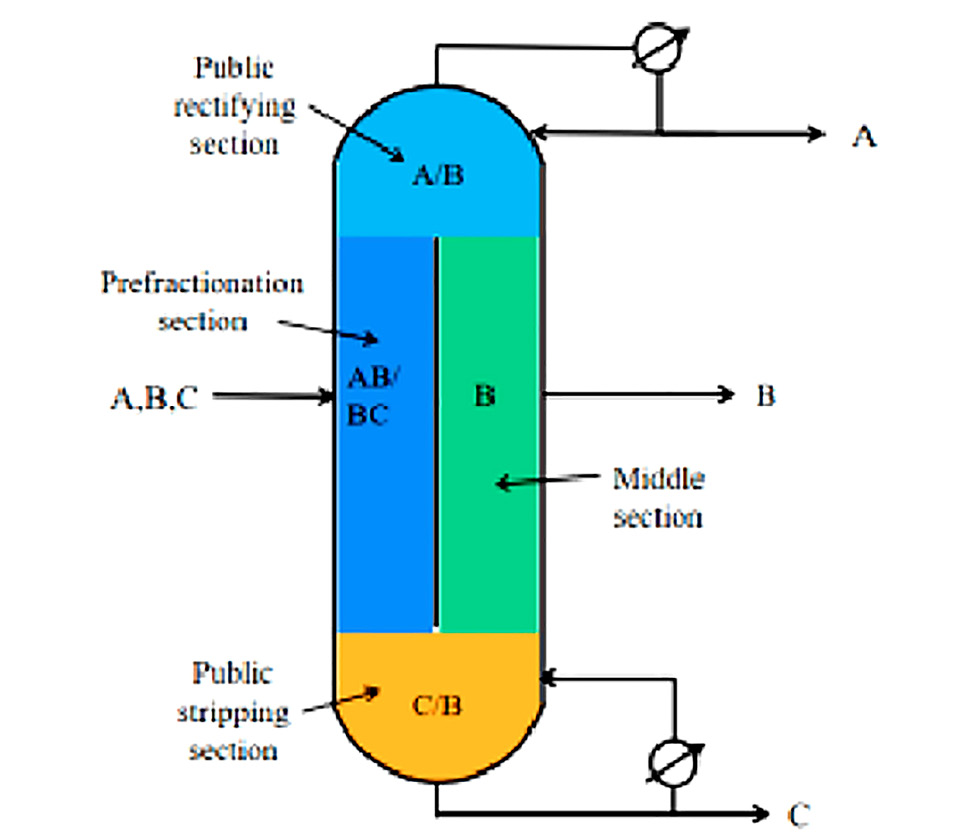

Рис. 5. Схема с разделительной стенкой DWC-FC [14].

Fig. 5. Dividing-wall column configuration (DWC-FC) [14].

Диабатическая ректификация

Обычно рабочая часть ректификационных колонн теплоизолируется, однако, если присутствует передача тепла в рабочей части колонны, то такая ректификационная колонна называется диабатической [11]. Переход от адиабатной к диабатической колонне позволяет достичь экономии энергии за счет перераспределения части входного или выходного тепла на нескольких различных уровнях температур, что снижает стоимость теплоносителей и хладагентов [15]. Схематичные изображения адиабатной и диабатических ректификационных колонн приведены на рис. 6 а, b, c, соответственно [16].

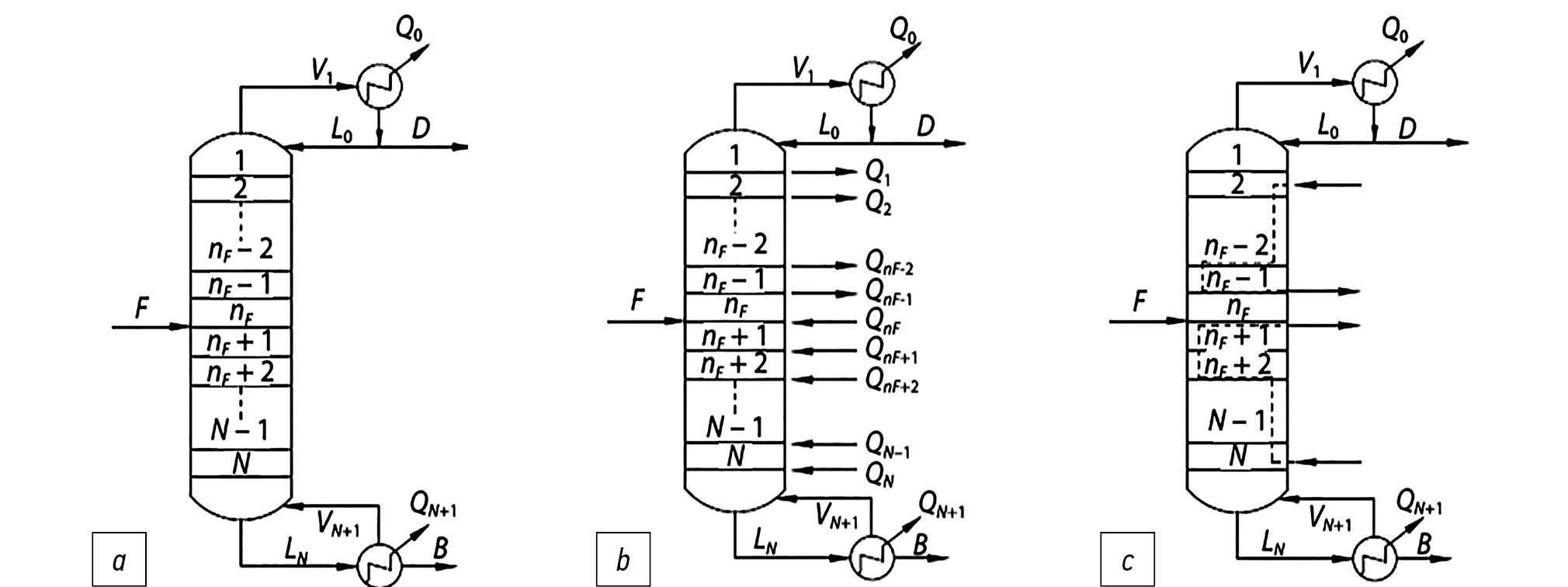

Рис. 6. Сравнение адиабатической и диабатической колонн [16]. a — адиабатная колонна; b — диабатическая колонна; c — диабатическая колонна с последовательными теплообменниками.

Fig. 6. Comparison of adiabatic and diabatic columns [16]. a, Adiabatic column; b, Diabatic column; c, Diabatic column with sequential heat exchangers.

В процессе полностью диабатической ректификации используются теплообменники, установленные на каждой теоретической тарелке. Эти устройства передают энергию между тарелками, стремясь приблизить рабочий процесс к линии фазового равновесия, что демонстрирует диаграмма Мак-Кэба и Тиле приведенная на рис. 7 а для двухсекционной, состоящей из 10 теоретических тарелок, диабатической колонны. На рис. 7 b приведена диаграмма Поншона-Бошняковича для аналогичной колонны. Ее отличительной чертой от обычной адиабатный ректификационной колонной служит переменное положение полюса для различных теоретических тарелок [17]. Энергоэффективность в такой установке будет выше, чем в адиабатной колонне.

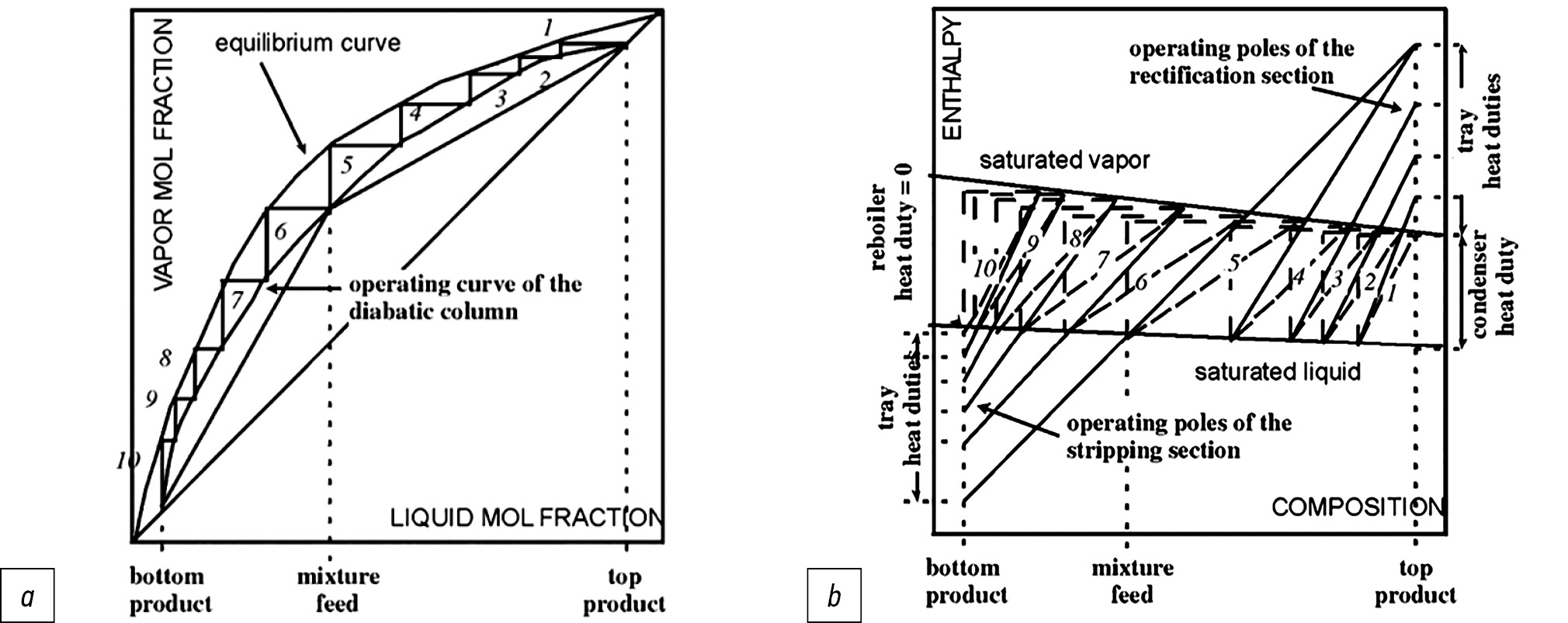

Рис. 7. Диаграммы диабатной ректификации [17]. a — диаграмма Мак-Кэба и Тиле; b — диаграмма Поншона-Бошняковича.

Fig. 7. Diabatic distillation flow diagrams [17]. a, McCabe–Thiele diagram; b, Ponchon–Bosnjakovic diagram.

Полностью диабатическая ректификация требует значительных инвестиций в оборудование и является сложной в эксплуатации, что ограничивает ее широкое применение в промышленности. В частичной диабатической ректификации теплообмен осуществляется только на некоторых тарелках рабочей части колонны, что позволяет улучшить термодинамические характеристики РК при относительно небольшом увеличении инвестиций. Следовательно, частичная диабатическая ректификация обладает более высокой практической ценностью и перспективами для эксплуатации.

Примером частичной диабатической ректификации служат диабатические колонны с промежуточными теплообменными аппаратами, подробно рассмотренные в работе [18]. При этом технологические схемы таких колонн предусматривают промежуточную конденсацию или промежуточное испарение. Тот или иной аппарат интегрируется в колонну согласно правилу, представленному в открытых источниках, в соответствии с которым если сырьем является насыщенная жидкая фаза, обогащенная легкими компонентами (молярная концентрация легких компонентов больше 0,5), промежуточный испаритель улучшает термодинамическую эффективность лучше, чем промежуточный конденсатор, а если сырьем является насыщенная газовая фаза, обогащенная тяжелыми компонентами, интеграция промежуточного конденсатора более эффективна [19]. Отметим также, что в исследовании [20] моделирование диабатической ректификации смеси с исходным содержанием 20% по НКК показало, что промежуточный конденсатор уменьшает потери 29%, а промежуточный испаритель снижает их на 8,4% по сравнению с обычной адиабатической ректификацией, что подтверждает приведенное в работе [19] правило.

Сравнение рассмотренных методов и схем повышения энергоэффективности

В настоящей работе рассмотрены основы некоторых наиболее распространенных методов и схем повышения энергоэффективности при ректификации. Простая ректификационная установка представляет собой совокупность колонн, каждая из которых состоит из конденсатора, рабочей части и испарителя.

Многоэффектная (multi-effect) ректификация характеризуются использованием потока из конденсатора первой ступени для обеспечения работы испарителя следующей ступени. Для всей многоступенчатой системы при многоэффектной ректификации необходимо лишь обеспечить работу испарителя первой ступени и конденсатора n-ой ступени. Термически связанная ректификация отличается тем, что благодаря прямому контакту потоков пара и жидкости из различных РК снижается количество необходимых теплообменных аппаратов. Диабатическая ректификация характеризуется тем, что в колонне применяются управляемые теплообменные аппараты, обеспечивающие приближение условий рабочего процесса к линии фазового равновесия системы. Все указанные схемы ведут к повышению энергоэффективности по сравнению с простой ректификационной установкой. В табл. 1 представлены основные достоинства и недостатки рассмотренных схем.

Таблица 1. Основные достоинства и недостатки схем установок ректификации

Table 1. Main advantages and disadvantages of rectification plant schemes

Заключение

В общем, существует разнообразие энергосберегающих технологий ректификационной колонны. Поддерживая качество и количества продукции в соответствии со стандартами, мы можем активно экспериментировать с энергоэффективным процессом ректификации для повышения экономической эффективности.

Прежде чем определить конкретный процесс ректификации и выбрать подходящие схемы для ректификации, можно заранее оценить эффект от процесса ректификации с помощью имитационных расчетов, чтобы убедиться, что конечные результаты ректификации соответствуют ожидаемым требованиям. Для моделирования процесса ректификации обычно используется программное обеспечение, включая Aspen и PRO/II, кроме того, Matlab, Visual C++, Delphi и другое. Эти программы подходят для моделирования специальных или сложных ректификационных систем.

Использование моделирования позволяет сэкономить большое количество экспериментальных ресурсов, снизить стоимость проб и ошибок, а также эффективно избежать рисков безопасности, вызванных неправильной установкой рабочих параметров. Кроме того, анализируя результаты моделирования, можно определить рабочие параметры или стратегии, которые могут быть дополнительно оптимизированы для повышения эффективности ректификации и качества продукции.
