Abstract

The Frigodesign firm positions itself in the refrigeration market as an engineering company that performs for a specific customer a cycle of work on the calculation, selection and manufacture of complex non-standard or unique refrigeration equipment.
Among the completed orders: Cascade plant for cooling continuous steel strip from +30 to -70 °C in the hardening chamber for thin-walled sheet metal; Climatic chamber with a volume of 42 m3 with controlled temperature, humidity and air speed, accepted by the Rostest certification center; S multi-compressor two-stage plants for freeze-drying of pharmaceuticals at -70 °C and a number of other equally interesting objects. This article discusses equipment manufactured by Frigodesign for cooling liquids.

Keywords

chiller, cooling capacity, screw compressor

Full Text

Чиллеры

Для малых водоохлаждающих машин холодопроизводительностью 2...10 кВт при температуре жидкости до -10 °C фирма использует компрессорно-конденсаторные агрегаты Tecumseh с пластинчатыми теплообменниками. Это позволяет, применяя серийное европейское оборудование, получать конкурентоспособные цены на конечную продукцию. Одна из таких водоохлаждающих машин холодопроизводительностью около 8 кВт показана на рис.1.

Рис.1. Водоахлождающая машина холодопроизводительностью 8 кВт на базе компрессорно- конденсаторного агрегата Tecumseh

Низкотемпературные чиллеры холодопроизводительностью в десятки киловатт изготовляют на основе полугерметичных поршневых компрессоров. Для холодопроиз-водительностей в сотни киловатт обычно фирма предлагает клиенту винтовые компрессоры Bitzer , а также промышленные чиллеры на базе винтовых компрессоров AERZEN холодопроизводительностью до 4 МВт. По желанию заказчика чиллеры также могут быть оснащены гидромодулями.

Недавно фирма “Фригодизайн” изготовила партию низко-и среднетемпературных чиллеров для крупного химического производства, где требовалось охлаждать жидкие среды до -15 и -45 °C.

Рис. 2 Низкотемпературный чиллер на базе двух винтовых компрессоров Bitzer

На рис. 2 показан один из низкотемпературных чиллеров холодопроизводительностью 56 кВт (при t₀ = -45 °C). Эти чиллеры выполнены на базе двух винтовых компрессоров Bitzer, работающих на R404A.

Четыре среднетемпературных чиллера с холодопроизводительностью по 200 кВт (при t₀ = -15 °C) также были изготовлены на базе винтовых компрессоров BITZER, работающих на R22. Все чиллеры оснащены испарителями фирмы Alfa Laval, причем для низкотемпературных были использованы пластинчатые аппараты, для среднетемпературных-кожухотрубные.

Каждый чиллер комплектуется электрическим шкафом управления с микропроцессорными регуляторами, позволяющими поддерживать заданные рабочие параметры и температуры охлажденной жидкости на выходе из установки.

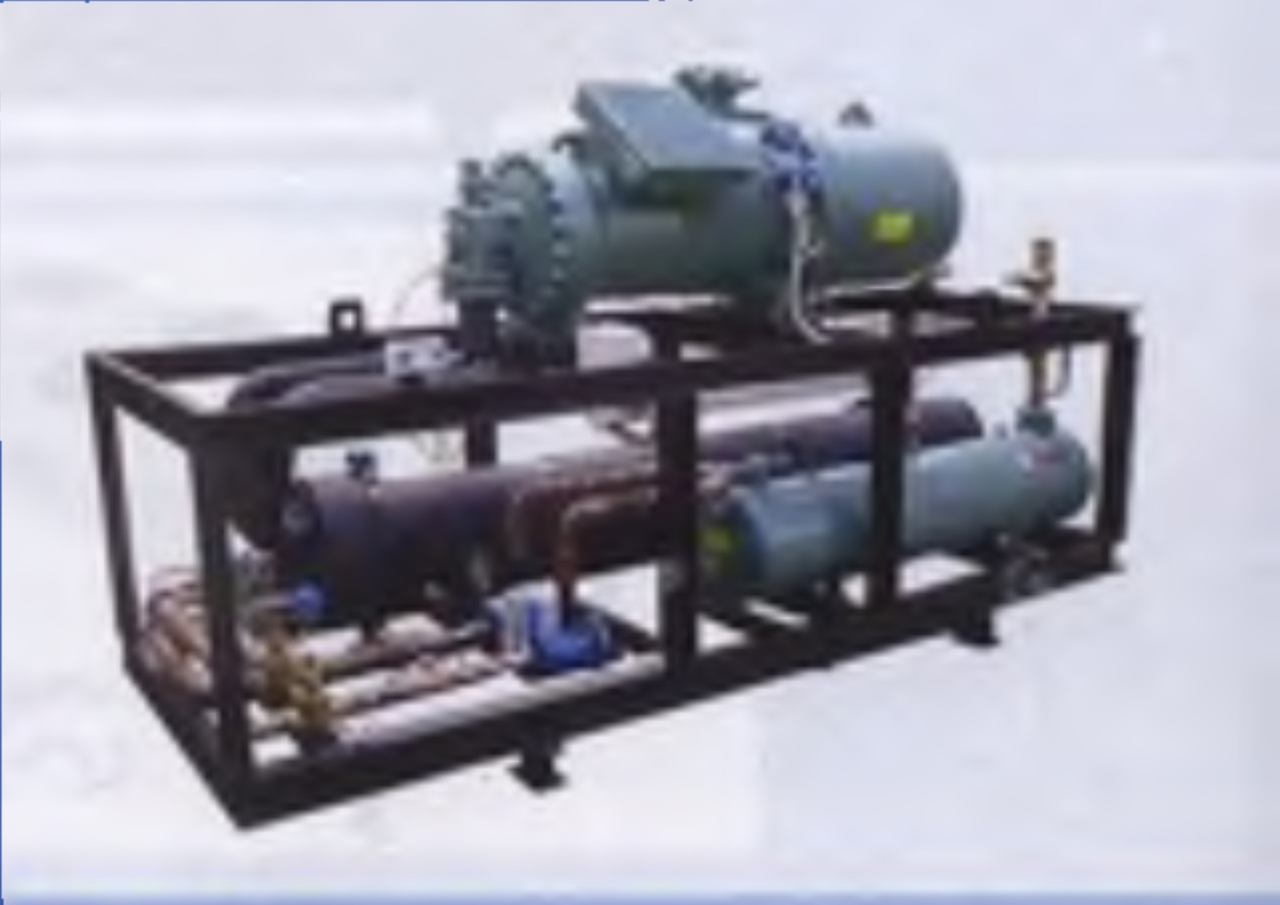

Рис. 3. Чиллер холодопроизводительностью 500 кВт на базе одного винтового компрессора Bitzer

На рис. 3 представлен чиллер холодопроизводительностью 500 кВт (при t₀ = 5 °C) с одним винтовым компрессором Bitzer, кожухотрубным испарителем и выносными конденсаторами фирмы CROCCO, изготовленный по заказу крупного маслокомбината.

Оборудование для получения ледяной воды

Для этой цели фирма “Фригодизайн” предлагает:

Льдоаккумуляторы с пластинчатыми или трубными испарителями, размещенными внутри теплоизолированного бака с водой (температура на выходе из аккумулятора 0,5 ...1 °C). При работе холодильной установки на поверхности испарителей намораживается лед, который тает при росте тепловых нагрузок на систему, снимая пиковые нагрузки.

Для повышения производительности льдоаккумулятора рекомендуется в качестве обязательной опции распределитель подачи сжатого воздуха внутрь льдоаккумулятора, что позволяет стабильно удерживать расчетную температуру на выходе из льдоаккумулятора.

Рис. 3. Чиллер холодопроизводительностью 500 кВт на базе одного винтового компрессора Bitzer

На рис. 4 показана секция немецкого пластинчатого испарителя для льдоаккумулятора.

Теплоизолированный накопительный бак и расположенный над ним пленочный испаритель, изготовленные из нержавеющей стали. Такая схема позволяет при работе холодильной установки получать ледяную воду с температурой на выходе 0,5 ... 1 °C. Пленочный испаритель -итальянского или немецкого производства, а накопительный бак изготовляется в Москве, что дает возможность несколько снизить начальные расходы на это оборудование.
Водоохлаждающие машины с пластинчатыми теплообменниками-испарителями и современной контрольно-измерительной аппаратурой. Использование ряда специальных технических решений позволяет без риска заморозить испарители, получать непосредственно на выходе из них ледяную воду с температурой 0,5 ...1 °C.

Каждый из приведенных видов оборудования имеет свои преимущества и недостатки, исходя из которых определяется область их применения.

Например, если нагрузка в течение суток изменяется в очень больших пределах, то выгодно использовать льдоаккумуляторы, а если нагрузка имеет достаточно высокую постоянную составляющую, лучше для получения ледяной воды использовать машину с пластинчатыми теплообменниками.

Оборудование для охлаждения жидкостей в системах оборотного водоснабжения

Для этой цели предлагаются сухие градирни фирм CROCCO и GUENTNER с немецкими вентиляторами ZiehlAbegg. Градирни можно использовать автономно, например для охлаждения воды в холодильных установках с водяными конденсаторами. При совмещении с воздухоохладителем они позволяют в холодное время года, а оно продолжается в северных и средних широтах России почти 6 месяцев, использовать холодный воздух окружающей среды для охлаждения теплоносителя. Это дает возможность экономить эксплуатационные затраты и расходы на электроэнергию.
