Features of the design of ventilation and air conditioning in the buildings of medical institutions (HCI)
- Authors: Board E.
- Issue: Vol 93, No 12 (2004)
- Pages: 33-34
- Section: Articles
- URL: https://freezetech.ru/0023-124X/article/view/101766
- DOI: https://doi.org/10.17816/RF101766
- ID: 101766
Cite item
Full Text
Abstract
Class H filters (HEPA type-High Efficiency Paticle Air) with an efficiency of removing microorganisms and inert aerosol particles of 0.3 microns in size of 99.97% or more are used in “clean” rooms of cleanliness classes (ISO 5-ISO 7). Class U ultra-high purification filters (ULPA type-Ultra Low Penetration Air) with an efficiency of removing particles with a diameter of 0.1-0.2 microns of about 99.999%-in “clean” rooms of ISO 1-SO 4 classes. In rooms of ISO 8 class (class 100 000) the use of absolute filters is not practical. It is recommended to use pocket filters with a 0.5 µm particle removal efficiency of about 90%.
Keywords
Full Text
Рекомендуемые классы фильтров для очистки воздуха в зависимости от назначения помещений приведены в таблице 17.14.
Фильтры класса Н (тип НЕРА-Higt Efficiency Paticle Air) с эффективностью удаления микроорганизмов и инертных частиц аэрозолей размером 0,3 мкм 99,97% и более применяются в “чистых” помещениях классов чистоты (ISO 5-ISO 7). Фильтры сверхвысокой очистки класса U (тип ULPA-Ultra Low Penetration Air) с эффективностью удаления частиц диаметром 0,1-0,2 мкм порядка 99,999%-в “чистых” помещениях классов ISO 1-ISO 4. В помещениях класса ISO 8 (класс 100 000) применение абсолютных фильтров нецелесообразно. Рекомендуется использовать фильтры карманного типа с эффективностью удаления частиц размером 0,5 мкм порядка 90%.
Классификация фильтров, обеспечивающих специальные требования к чистоте воздуха, приведена в таблице 17.15.
Интегральные значения эффективности и коэффициента проскока характеризуются усредненными значениями соответствующих показателей по всей рабочей поверхности фильтра. Локальное значение характеризуется значением показателя в данной точке фильтра.
Общепринятым считается применять:
- в “чистых” помещениях класса ISO 4 (класс 10) и более высоких классов для создания однонаправленного потока ULPA -фильтры;
- в “чистых” помещениях класса ISO 5 (класс 100) НЕРА-фильтры с установкой по всей площади потолка для создания однонаправленного вертикального потока через все помещения;
- в “чистых” помещениях класса ISO 6 (класс 1000), ISO 7 (класс 10000) для достижения соответствующего уровня очистки НЕРА-фильтры в сочетании с турбулентной вентиляцией;
Номинальная скорость прохождения воздуха через фильтр должна составлять 0,5 м/с, а перепад давления на фильтре-120-170 Па. В случае превышения давления в 2,5-3 раза должна производиться замена фильтра.
Рекомендуемые значения конечного аэродинамического сопротивления:
- фильтры грубой очистки-250 Па;
- фильтры тонкой очистки-400 Па;
- фильтры высокой и сверхвысокой эффективности-600 Па.
Фильтры 1-й ступени очистки следует размещать непосредственно в приточных установках вентиляции или кондиционирования воздуха перед воздухонагревателями.
Фильтры 2-й ступени очистки-после фильтров 1 -й ступени в приточной установке.
Фильтры 3-й ступени очистки следует размещать перед воздухораспределительным устройством или совмещать с ним.
Установка фильтров высокой и сверхвысокой эффективности на магистралях или в приточной установке не допускается для избежания попадания в помещение частиц загрязнений, отделяющихся с внутренних поверхностей воздуховодов. В “чистых” помещениях низкой чистоты, например класса ISO 8, для которых число частиц, генерируемых воздуховодом, не играет значительной роли, допускается установка фильтров традиционным способом-непосредственно за установкой кондиционирования воздуха.
Можно применять трехступенчатую очистку воздуха с применением фильтров 2-й ступени на магистральном воздуховоде и установкой фильтров 3-й ступени перед воздухораспределителем.
Воздух, удаляемый из радиологических отделений с открытыми источниками излучений, микробиологических отделений, инфекционных отделений, а также вивариев, должен очищаться в фильтрах высокой эффективности перед выбросом в атмосферу.
Таблица 17.14
Помещения | Предварительная очистка | Финишная очистка | |
| 1-я ступень | 2-я ступень | 3-я ступень |
Помещения лечебно диагностические, реабилитационные, профилактические, палат для взрослых больных и детей негрудного возраста, вспомогательные больниц и медицинских центров | G3-F5 |
| F6-F9 |
"Чистые" помещения операци-онных, наркозных, предродовых, родовых, послеоперационных палат, реанимационных залов, палат интенсивной терапии, I-и 2-коечных палат для ожоговых больных, палат для новорожден-ных, недоношенных и травмиро-ванных детей, стерильных поме-щений для производства лекарственных средств, вивариев (для исследовательских работ) | G3-F5 | F6-F9 | НЮ-Н14 U15-U17 |
Примечание. Классификация дана по ГОСТ Р 51251—99 и Европейским стандартам EN 779 (действует с 1994 г.) и EN 1882 (действуют с 1996 г.). С тандарт EVROVENT 4/9 с 1994 г. отменен.
Таблица 17.15
Группа фильтра | Класс фильтра | Интегральное значение | Локальное значение | ||
|
| эффективности, % | коэффициента проскока, % | эффективности, % | коэффициента проскока, % |
Фильтры высокой эффективности | Н10 Н11 Н12 Н13 Н14 | 85 95 99,5 99,95 99,995 | 15 5 0,5 0,05 0,005 | - - 97,5 99,75 99,975 | - - 2,5 0,25 0,025 |
Фильтры сверхвысокой эффективности | U15 U16 U17 | 99,9995 99,99995 99,999995 | 0,0005 0,00005 0,000005 | 99,9975 99,99975 99,9999 | 0,0025 0,00025 0,0001 |
Примечание. Эффективность или коэффициент проскока фильтров определяются по счетной концентрации наиболее проникающих частиц до и после фильтра.

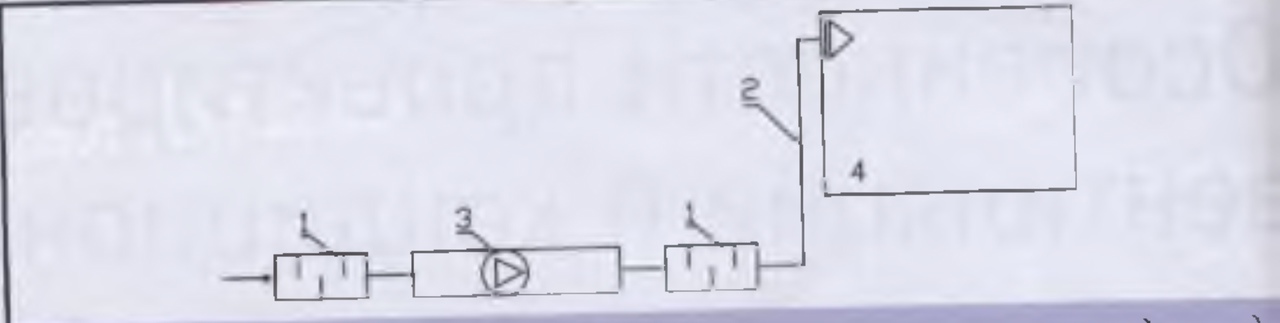

Рис. 17.22. Схема установки шумоглушителя на приточном воздуховоде до и после приточной установки: 1. Шумоглушитель. 2. Воздуховод. 3. Приточная камера. 4. Помещение
Конструкция фильтров и места их установки должны позволять удобную очистку или замену фильтрующих элементов по мере их загрязнения.
Увлажнение воздуха в установках кондиционирования воздуха следует производить паром при использовании парогенерирующих установок. Парогенераторы можно размещать либо в помещении для размещения оборудования, либо в смежном с ним. Пар от парогенератора подводится непосредственно к приточному воздуховоду через парораспределительный коллектор или посредством парораспределительной секции, размещаемой непосредственно в приточной установке. Пар в данном случае дает обеззараживающий эффект. Применение оросительной камеры для увлажнения помещений водой не допускается, так как рециркуляционная вода является местом возникновения, накопления и источником распространения микрофлоры по помещениям при помощи приточной установки.
Подбор парогенератора осуществляется по его производительности, то есть количеству пара, необходимому для увлажнения определенного количества воздуха. Масса пара определяется как: G пара = G воздуха / (d2-d1)-1000 кг/ч, где
d1и d2-начальное и конечное влагосодержание воздуха, г/кг;
G воздуха-масса воздуха (производительность установки кондиционирования воздуха) кг/ч.
Шумоглушение. Особое внимание, уделяемое вопросам звукоглушения и звукоизоляции в помещениях ЛПУ, вызвано достаточно жесткими требованиями санитарного надзора за этими помещениями. Допустимый уровень шума в палатах больниц составляет 35 дБ А.

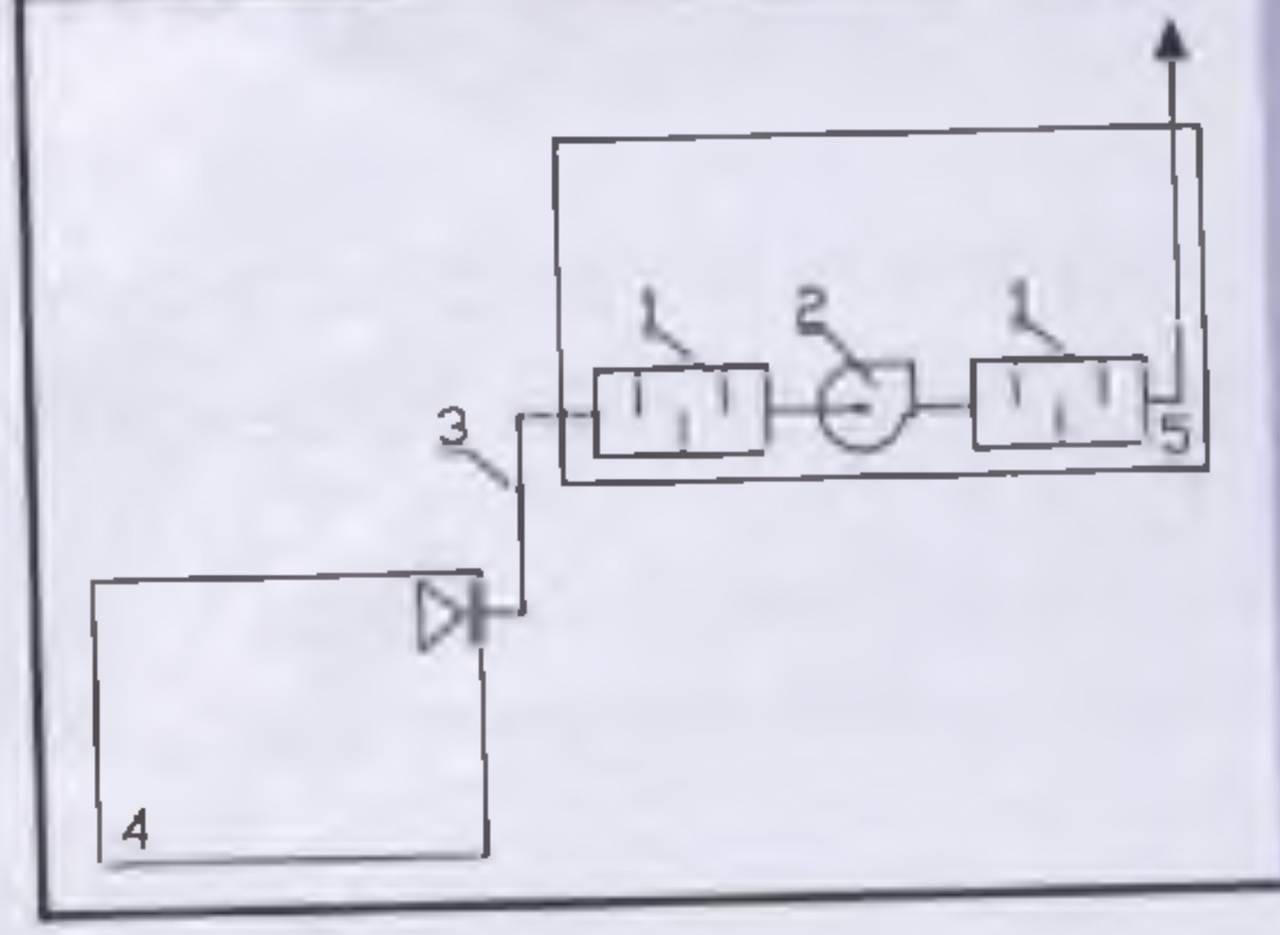

Рис. 17.23. Схема установки шумоглушителя на вытяжном воздуховоде до и после вентиляторе 1. Шумоглушитель. 2. Вытяжной вентилятор. 3. Вытяжной воздуха вод. 4. Помещение. 5. Техническое помещение
С целью снижения уровня шума в соответствии с установленными санитарными нормами при проектировании лечебных зданий следует принимать следующие меры:
- оборудование вентиляторов виброизолирующими основаниями;
- установка мягких вставок на всасывающих и нагнетательных патрубках вентилятора;
- установка внутри воздуховодов звукопоглощающих прокладок;
- изоляция внутренних стен вентиляционных камер звукопоглощающим материалом;
- размещение вентиляционных камер и вентиляторов
