Evaporator controllers with Danfoss electronic expansion valves

Abstract

Danfoss offers a wide range of evaporator controllers designed to work with electronic expansion valves. This article introduces the reader to the model range and distinctive features of the proposed controllers.

Full Text

Компания «Данфосс» предлагает широкий выбор контроллеров испарителей, предназначенных для работы с электронными ТРВ. Данная статья знакомит читателя с модельным рядом и отличительными особенностями предлагаемых контроллеров.

Электронные расширительные вентили серии AKV (рис. 1) имеют ту же конструкцию, что и электромагнитные соленоидные вентили. Работа вентилей серии AKV основана на принципе пульсирующей модуляции. Однако для обеспечения большего ресурса (7-10 лет) и исключения гидравлических ударов был проведен ряд технических доработок, в частности, применена система гидравлического демпфирования.

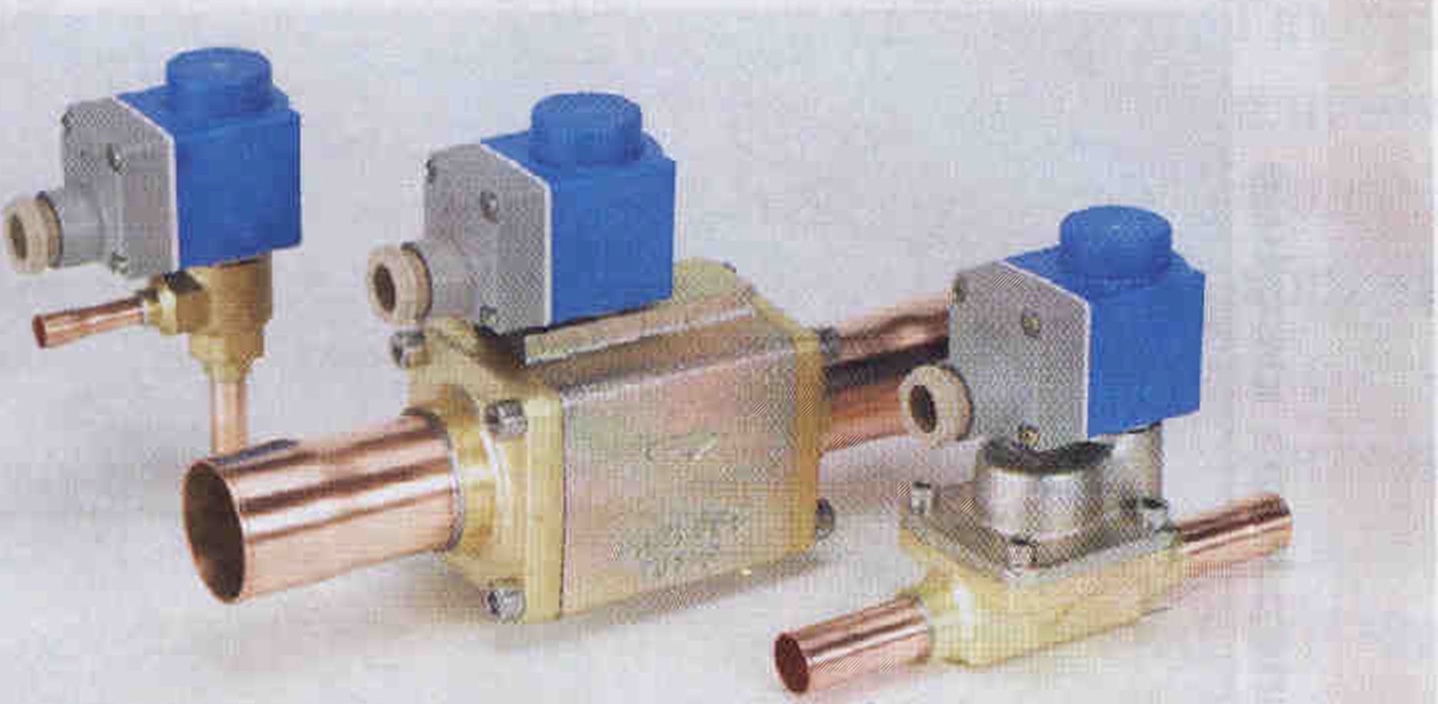

Рис. 1. Расширительный вентиль AKV

Благодаря использованию электронных расширительных вентилей контроллер реализует функцию адаптивного контроля перегрева, которая позволяет добиться минимально возможного перегрева хладагента, обеспечивая при этом надежную и эффективную эксплуатацию холодильной установки на всех режимах работы. Для измерения перегрева используют датчик температуры выходящего из испарителя хладагента и преобразователь давления, измеряющий давление кипения. Данная схема позволяет измерять величину перегрева с большой точностью и оперативностью.

Вентили серии AKV имеют рабочий диапазон производительности от 10 до 100 %. Это дает возможность:

• осуществить точное поддержание температуры (± 0,25°С), что особенно актуально при хранении продуктов;
• уменьшить время выхода установки на рабочий режим до 40 %;
• снизить среднегодовое энергопотребление (за счет работы при пониженном давлении конденсации).

Благодаря возможности работы в широком диапазоне температур кипения импульсные расширительные вентили могут успешно применяться в скороморозильных аппаратах различного типа, позволяя понизить температуру продукта на выходе из аппарата либо уменьшить время замораживания, а также повысить надежность работы установки при частичной нагрузке (остановка конвейерной ленты, уменьшение количества замораживаемого продукта).

Таким образом, использование электронных расширительных вентилей серии AKV не только облегчает наладку и эксплуатацию холодильного оборудования, но и повышает его производительность и энергоэффективность.

Контроллер ЕКС 414А (рис. 2, 3) является простым и доступным устройством для управления холодильной камерой/торговым оборудованием с одним испарителем.

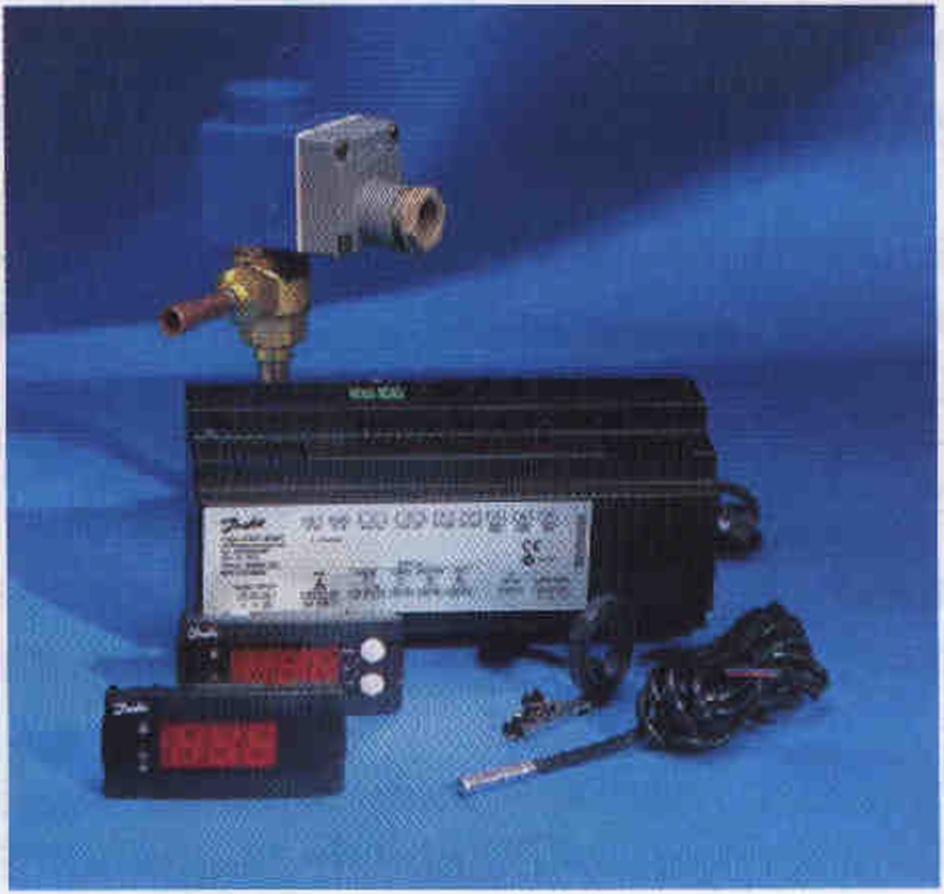

Рис. 2. Контроллер ЕКС 414А

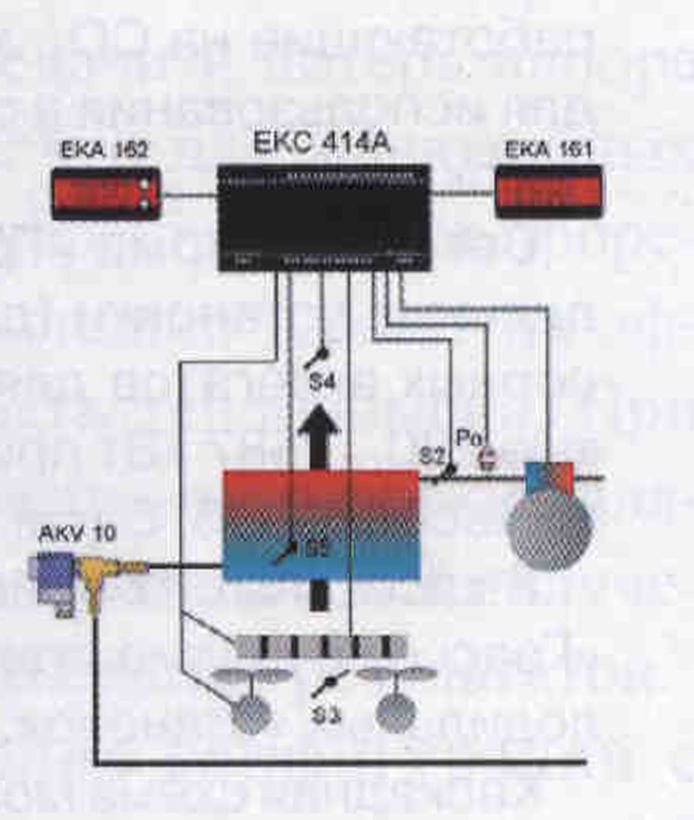

Рис. 3. Пример применения ЕКС 414 А

Релейные выходы используются для управления компрессором, вентилятором, оттайкой, аварийной сигнализацией, освещением.

Контроллер оснащен сетевой картой, что позволяет интегрировать его в единую систему мониторинга и управления. Рабочие параметры отображаются на выносном светодиодном дисплее с кнопками, при помощи которых осуществляется настройка. Контроллер поддерживает функцию координированной оттайки, при которой до 10 ведомых контроллеров начинают и заканчивают оттайку по сигналу с ведущего.

Для удешевления системы при управлении несколькими испарителями, расположенными на одной линии всасывания, к одному датчику давления может быть подключено до 10 контроллеров ЕКС 414А.

Контроллер АКС 72А (рис. 4, 5) по своим основным функциям аналогичен ЕКС 414А. Его отличительными особенностями являются наличие жидкокристаллического дисплея, двенадцати кнопок управления
и удобного графического интерфейса, упрощающих настройку и работу с контроллером, а также энергонезависимой памяти, в которой собираются данные о режимах работы установки. Данные могут храниться в контроллере до одного года и при необходимости могут быть отражены в виде графика или таблицы на встроенном дисплее. Этот контроллер оптимален для комплектации систем, в которых требуется хранение информации о работе оборудования, например, в медицинской технике.

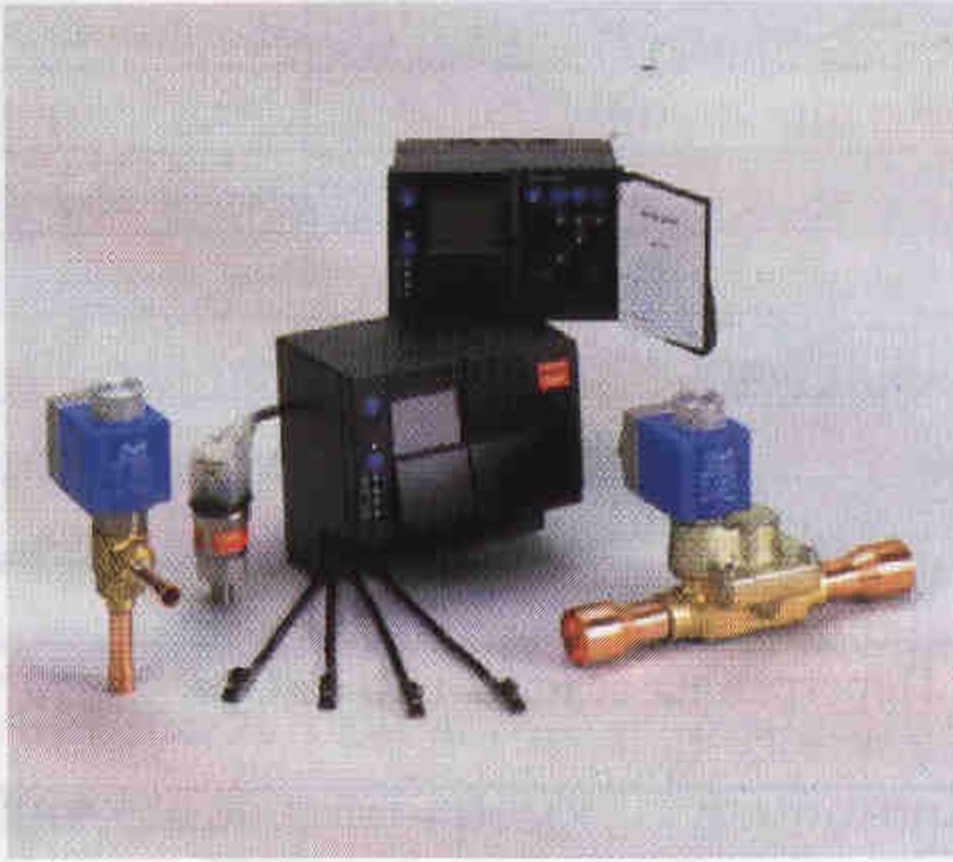

Рис. 4. Контроллер АКС 72А

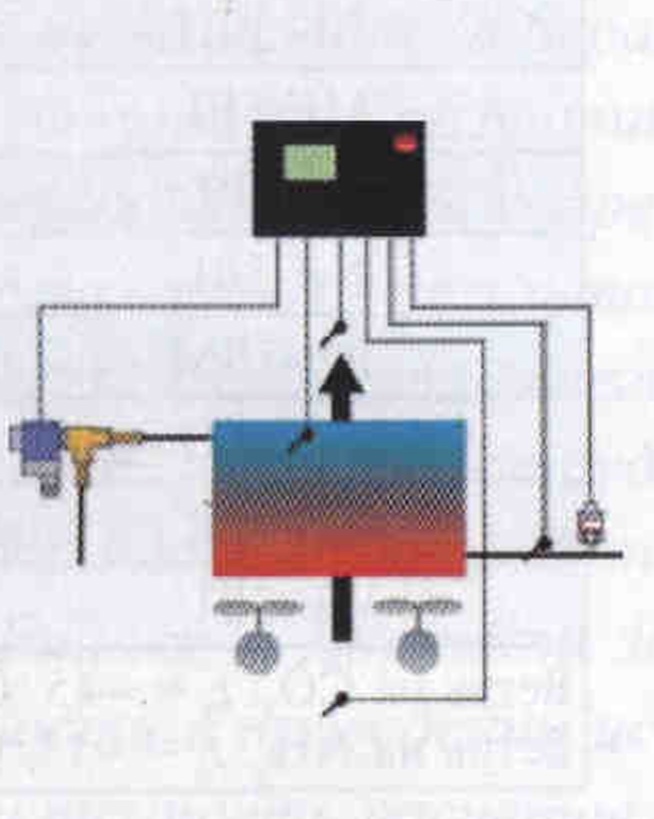

Рис. 5. Пример применения АКС 72А

Контроллеры серии АКС 100 (рис. 6) (АКС 114А, 115А, 116А) были разработаны для управления торговым оборудованием и воздухоохладителями камер.

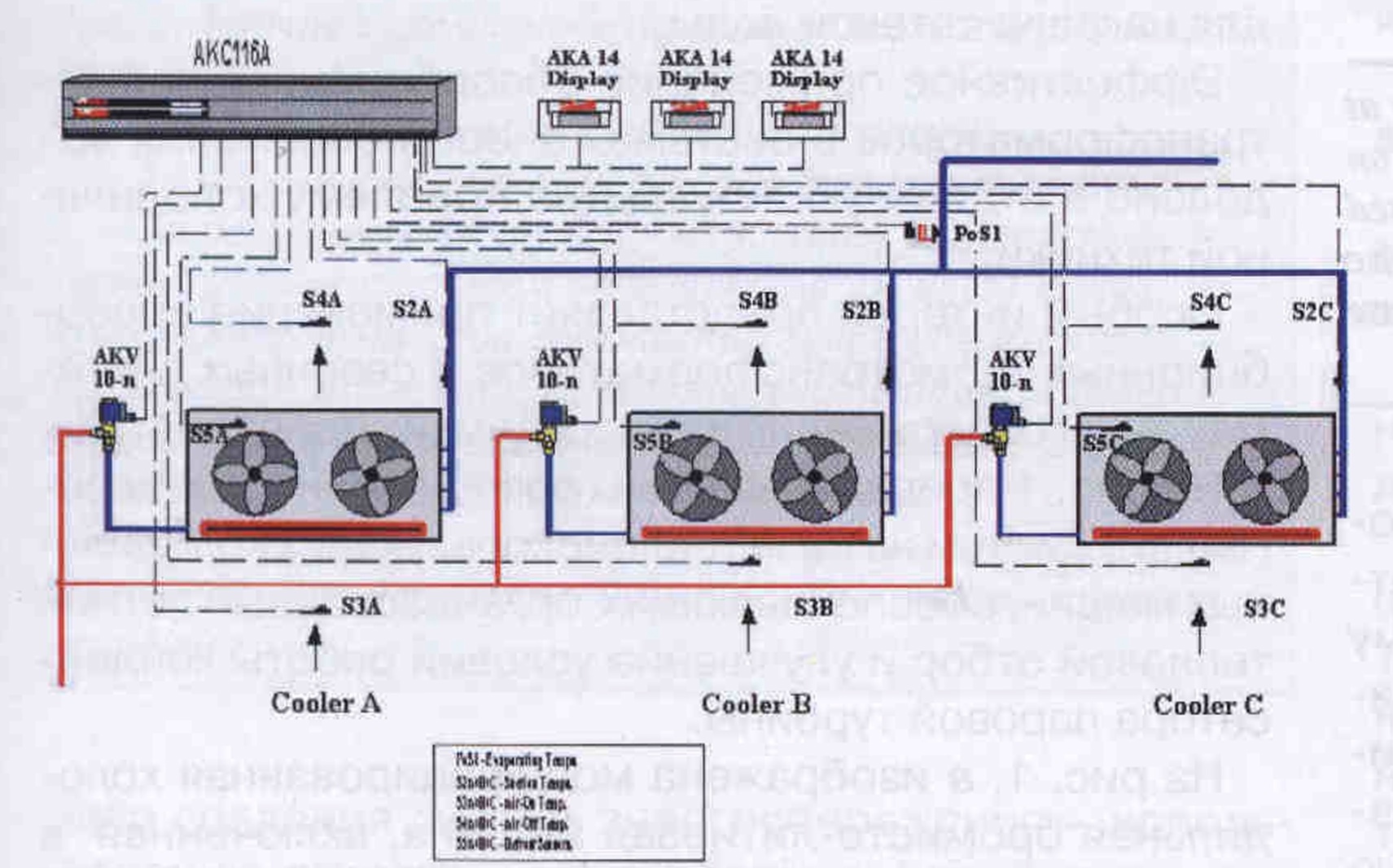

Рис. 6. Пример применения АКС116А

Кроме общих для всех контроллеров функций, контроллеры АКС серии 100 могут управлять кантовым обогревом стекол холодильной мебели, а также одним (АКС 114А), двумя (АКС 115А) или тремя (АКС 116А) испарителями. Для каждого испарителя термостат может быть настроен индивидуально. В контроллерах реализована функция оттайки по необходимости, которая позволяет пропустить запланированную оттайку, если она не требуется.

Контроллер ЕКС 315А (рис. 7, 8) применяется для управления испарителями в промышленных холодильных установках. Он может быть использован в чиллерах, воздухоохладителях, тепловых насосах, управляя импульсными расширительными вентилями серии AKV и электроприводными вентилями серии TQ (рис. 9). При применении расширительных вентилей AKV к контроллеру можно подключить два ведомых контроллера ЕКС 347, если не хватает производительности одного расширительного вентиля или необходимо снизить пульсации давления в трубопроводе. Для систем с малой заправкой хладагентом не рекомендуется использовать импульсный расширительный вентиль. В подобных системах применяется электроприводный расширительный вентиль с плавным изменением степени открытия серии TQ. Примером такой системы может быть чиллер с пластинчатым теплообменником.

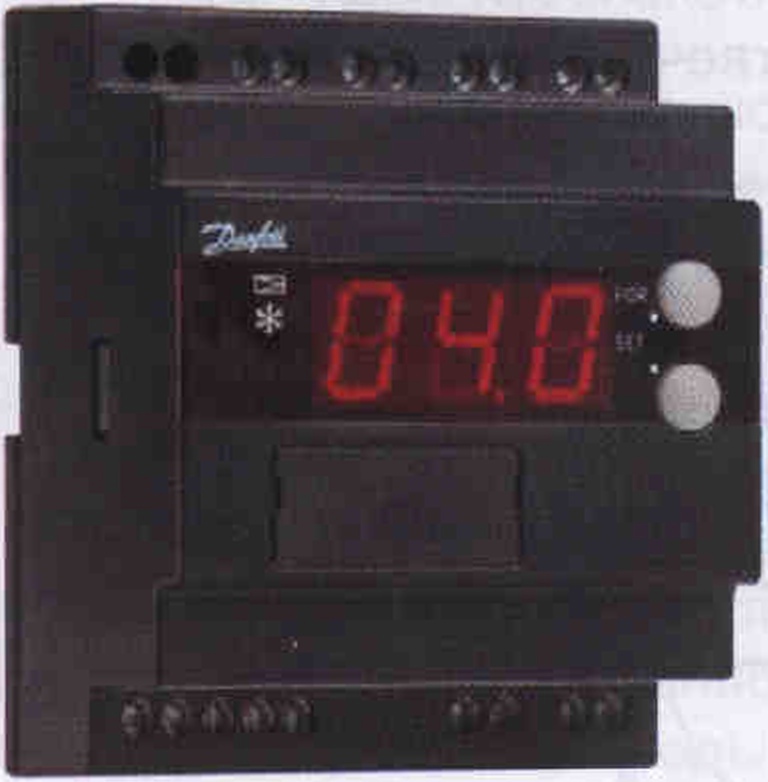

Рис. 7. Контроллер ЕКС315А

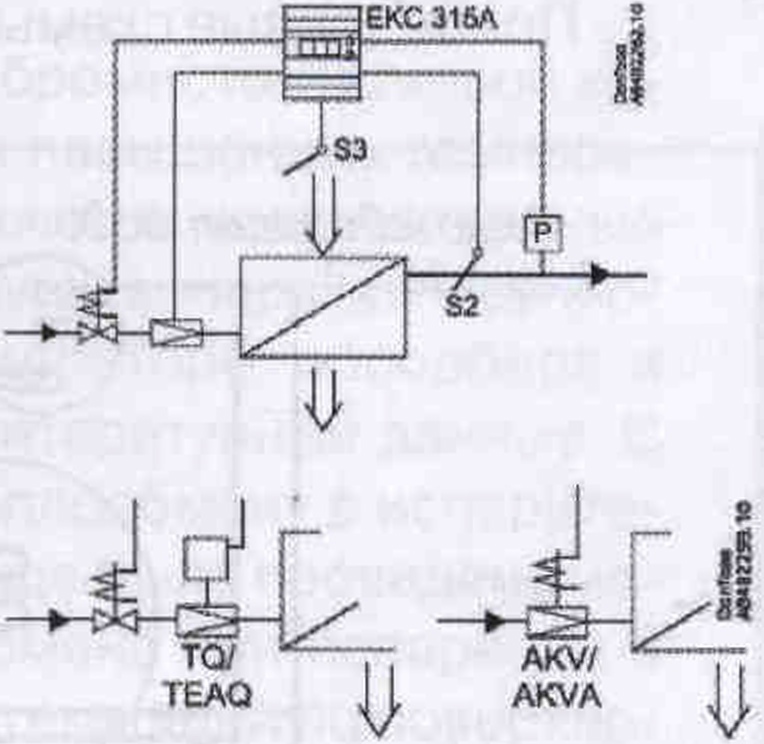

Рис. 8. Пример применения ЕКС315А

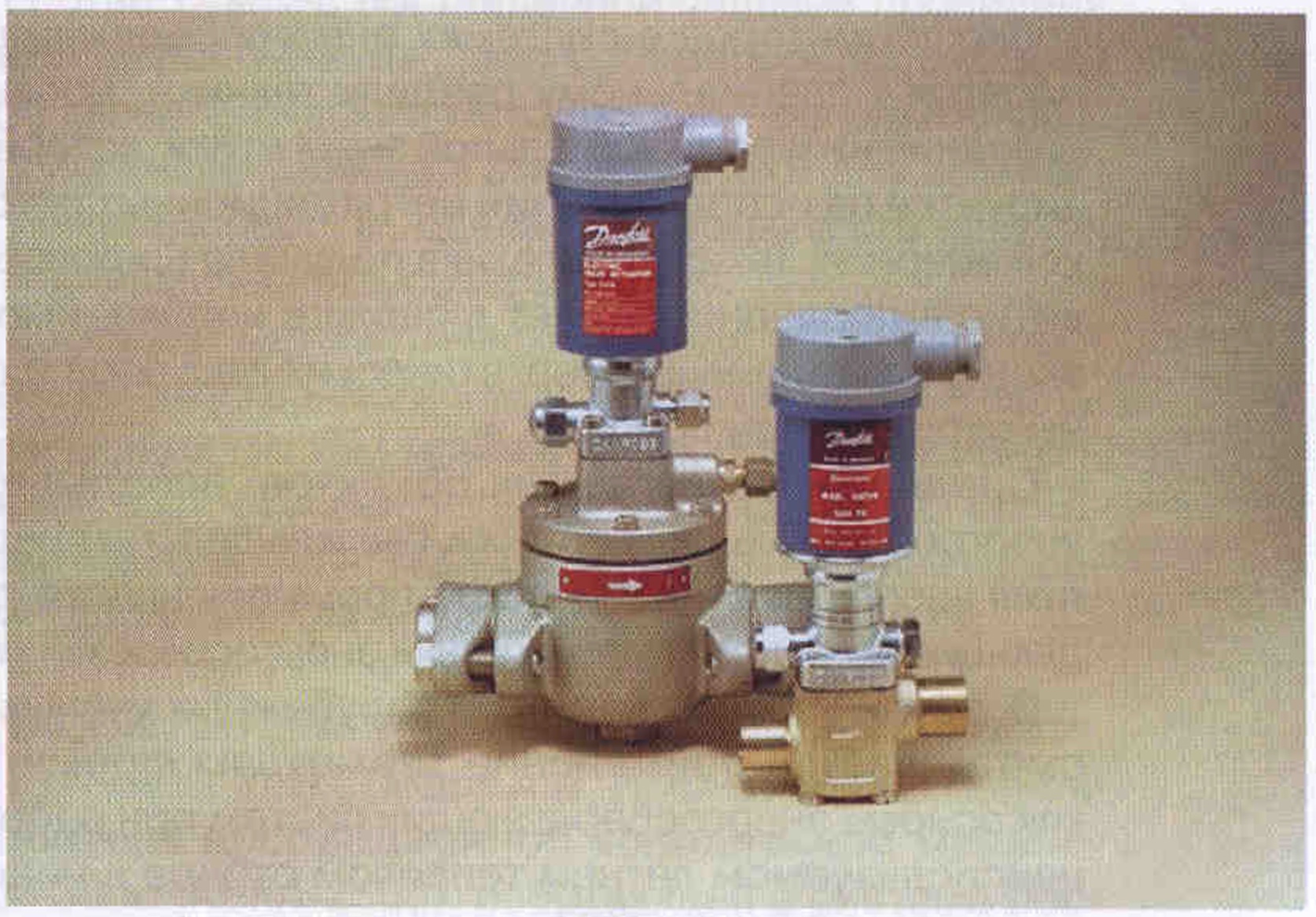

Рис. 9. Расширительные вентили TQ, PHTQ

В отличие от вышеперечисленных контроллеров в ЕКС 315А существует возможность выбора и настройки нескольких алгоритмов управления перегревом.

Безусловно, все контроллеры фирмы «Данфосс» могут быть легко интегрированы в систему управления ADAP-KOOL, что позволит полностью автоматизировать холодильную систему вашего предприятия.

Высокая надежность в сочетании с разумной ценовой политикой делают контроллеры «Данфосс» отличным выбором для решения задач любой сложности.

С Смагин, инженер отдела холодильной техники и кондиционирования
