Abstract
New ammonia and compressor units developed by NPF “Khimkholodservice” company out basis of screw compressors of the leading European companies — AIRZEN (Germany) and HOWDEN (Scotland) with oil coolers, oil separators, automation systems, power panels with systems of some start of own production, as well as refrigerating machines, evaporators and condensers are described in the article. Use of the components meeting the world technical level considerably improves operational characteristics and service life of Russian refrigerating units and machines.
Full Text
Широкая гамма агрегатов на базе винтовых компрессоров
Научно-производственная фирма «Химхолодсервис», чтобы удовлетворить потребности заказчиков в холодильных компрессорных агрегатах широкой гаммы производительности, применяет одни из лучших в мире винтовых компрессоров фирм AERZEN (Германия) и HOWDEN (Шотландия). В них использованы приварная запорная арматура, а также регулирующая арматура (электромагнитные, терморегулирующие клапаны) фирмы Danfoss.
Специалисты «Химхолодсервиса» стараются максимально применить в агрегатах отвечающие мировому уровню надежные и эффективные узлы собственной разработки, а также созданные отечественными производителями.
К собственным разработкам относятся маслоохладители МОХ, маслоотделители МОТ, система автоматики на базе микропроцессоров Siemens, силовые щиты с устройством плавного пуска (приведены в журнале «Холодильная техника» № 1/02), к разработкам отечественных производителей — электродвигатели, фильтры, масляные насосы, обратные и предохранительные клапаны.
Технические характеристики агрегатов на базе винтовых компрессоров HOWDEN и AERZEN приведены в табл. 1—3.
Таблица 1. Технические характеристики аммиачных агрегатов на базе винтовых компрессоров HOWDEN
Модель | Описыва- емый объем, м3/ч | Q0, кВт | Na, кВт | Q0, кВт | Na, кВт | Q0, кВт | Na, кВт | Габаритные размеры (длина х ширина х высота), м | Масса, кг
|
t0 =-35 °С, tK= +35 °С | t0=-10 °С, tK = +35 °С | t0=-35 °С, tK = +35 °С (с экономайзером) | |||||||
XRV 127-R1* | 293 | 65 | 13 | 156 | 47 | 61 | 39 | — | — |
XRV 127-R3 | 397 | 90 | 18 | 218 | 64 | 87 | 53 | 2,2х1х1,8 | 1600 |
XRV 127-R4 | 489 | 114 | 22 | 275 | 79 | 110 | 65 | 2,2х1х1.8 | 1700 |
XRV 127-R5 | 576 | 135 | 26 | 329 | 94 | 133 | 78 | 2,2x1x1,8 | 1800 |
XRV 163-165 | 593 | 137 | 26 | 329 | 94 | 133 | 78 | 2,4x1x2,1 | 1800 |
XRV 163-193 | 710 | 166 | 31 | 399 | 113 | 163 | 95 | 2,4x1x2,1 | 1800 |
XRV 204-110 | 798 | 195 | 37 | 480 | 137 | 191 | 113 | 2,5x1x2,2 | 2000 |
XRV 204-145 | 1070 | 273 | 47 | 670 | 174 | 269 | 145 | 2,5x1x2,2 | 2000 |
XRV 204-165 | 1219 | 301 | 53 | 735 | 198 | 295 | 165 | 2,5x1x2,2 | 2000 |
XRV 204-193 | 1348 | 324 | 59 | 791 | 216 | 315 | 182 | 2,5x1x2,2 | 2000 |
WRV 163-145 | 540 | 132 | 26 | 321 | 88 | 120 | 75 | 3,6x1,3x2,2 | 2300 |
WRV 163-180 | 670 | 164 | 32 | 398 | 106 | 150 | 91 | 3,7x1,3x2,2 | 2400 |
WRV 204-110 | 800 | 203 | 40 | 495 | 137 | 191 | 114 | 3,7x1,3x2,2 | 3200
|
WRV 204-145 | 1077 | 276 | 55 | 672 | 184 | 260 | 154 | 3,9x1,3x2,2 | 3300 |
WRV 204-165* | 1200 | 305 | 58 | 742 | 197 | 287 | 165 | — | — |
WRV 204-193* | 1320 | 343 | 65 | 835 | 221 | 334 | 176 | — | — |
WRV 255-110* | 1561 | 403 | 75 | 982 | 259 | 387 | 214 | —
| — |
WRV 255-193* | 2590 | 680 | 131 | 1650 | 452 | 671 | 355 | — | — |
WRV 255-220* | 3145 | 806 | 151 | 1960 | 517 | 774 | 428 | — | — |
WRV 321-132* | 3773 | 974 | 183 | 2380 | 632 | 949 | 521 | — | — |
WRV 321-165* | 4717 | 1210 | 227 | 2970 | 782 | 1180 | 645 | — | — |
WRV 321-193* WRV 321-220* | 5180 6290 | 1370 1620 | 255 301 | 3350 3970 | 900 1030 | 1360 1580 | 705 848 | — | — |
Примечание. Q0 - холодопроизводительность; Na - потребляемая мощность, n = 2950 об/мин.
Переохлаждение отсутствует.
*Агрегаты, находящиеся в стадии разработки.
Таблица 2. Технические характеристики агрегатов на базе винтовых компрессоров AERZEN
Ряд | Модель | Описываемый объем, м3/ч | Q0, кВт | Na, кВт | Q0, КВт | Na, кВт | Q0, кВт | Na, кВт |
t0=–20 °С, tK =+30 °С | t0=–10°С, tK =+40 °С | t0=0 °С, tK =+35°С | ||||||
Хладагент R22 | ||||||||
I | VMY 046 1IR | 233 | 65,8 | 33,5 | 128 | 42,4 | 186
| 37
|
VMY 146 HR | 444 | 127 | 65,5 | 248 | 82,8 | 358 | 74,8
| |
I | VMY 246 HR | 911 | 265 | 135 | 513 | 170 | 738 | 153 |
Хладагент R717
| ||||||||
М | VMY 046 NR | 355 | 84,3 | 44,8 | 206 | 62,4 | 311 | 59,3
|
D | VMY 146 NR | 678 | 165 | 88,3 | 403 | 123 | 606 | 116 |
VMY 246 NR | 1378 | 348 | 184 | 847 | 256 | 1267 | 240 475 | |
А | VMY 436 H | 2705 | 677 | 380 | 1662 | 509 | 2482 | 475 |
I | VMY 436 H | 5710 | 1463 | 832 | 3521 | 1114 | 5241 | 1019 |
Таблица 3. Технические характеристики аммиачных агрегатов на базе винтовых компрессоров AERZEN
Ряд | Модель | Описываемый объем, м3/ч | Q0, кВт | Nа, кВт |
t0 =-40 °С, tk=-10 °С | ||||
0 | VMY 146 NR | 678 | 129 | 28,3 |
S | VMY 336 В | 2410 | 469 | 105 |
Е | VMY 536 В | 9935 | 1980 | 479 |
Агрегаты малой и большой холодопроизводительности и двухступенчатые агрегаты находятся в стадии проработки. В плане конструкторского бюро фирмы «Химхолодсервис» и ее производственной базы «Нахабино» создание конструкторской документации. Освоение серийного производства агрегатов намечено на 2002— 2003 гг.
*Агрегаты, находящиеся в стадии разработки.
На базе модернизированных агрегатов НПФ «Химхолодсервис» произвела полную или частичную реконструкцию машинных отделений:
• овошной базы «Виктория» (5 агрегатов типа 21А280-7-3);
•Лианозовского молочного комбината (6 агрегатов типа А350-7-3);
• Клинского пивкомбината (4 агрегата типа 21 A410-7-3);
• Алексеевского птицеконсервного комбината (2 агрегата типа 21А410-7-3;
• Евдаковского маргаринового завода (5 агрегатов типа 21А410-7-3);
• рыбокомбината «Меридиан» (2 агрегата типа 21А280-7-3).
Более 20 двухступенчатых агрегатов поставлено на различные предприятия России.

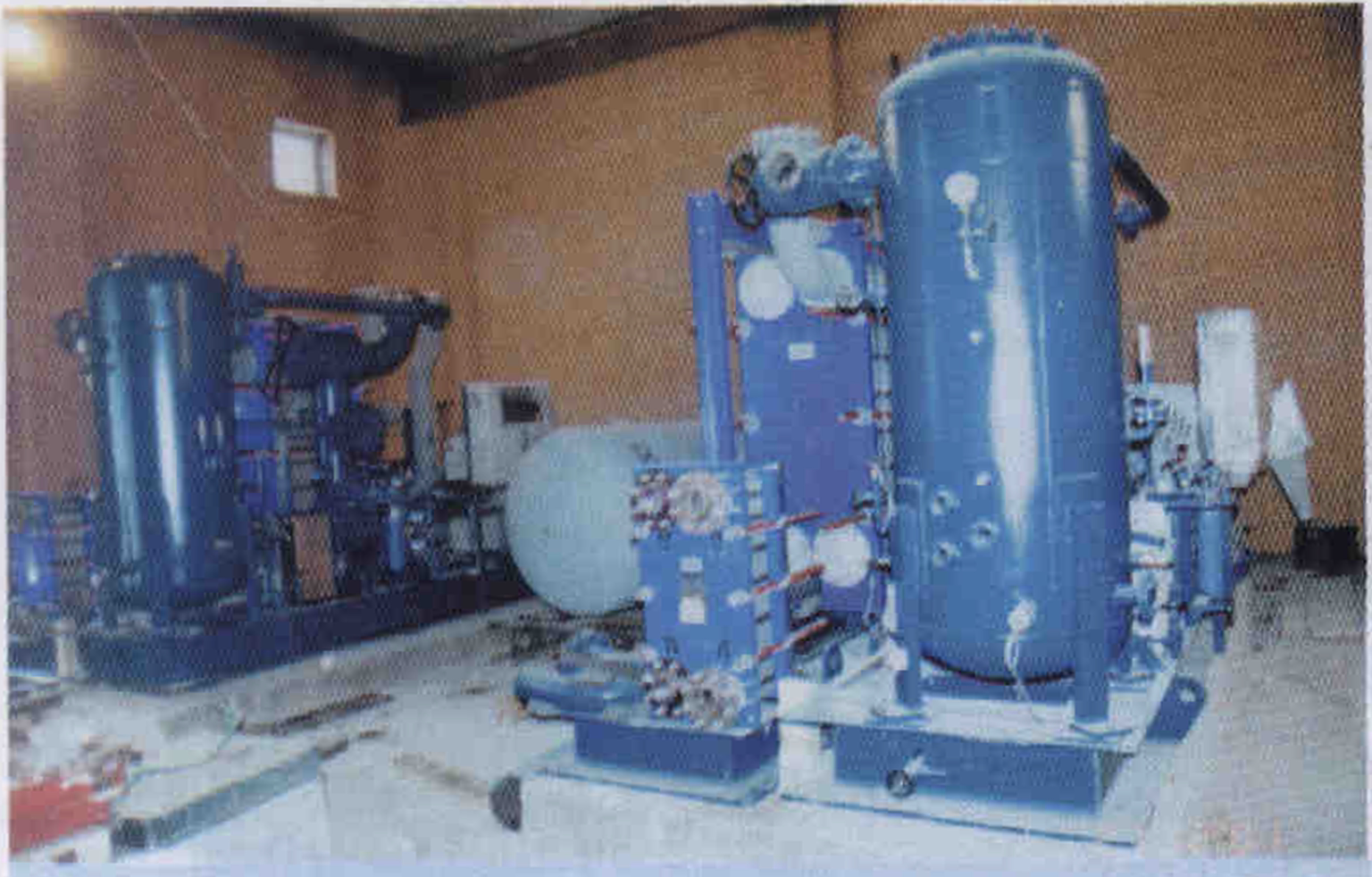

Хладоцентр на одном из горнообогатительных комбинатов, укомплектованный оборудованием НПФ «Химхолодсервис»
Холодильные машины
На базе созданных агрегатов специалисты фирмы «Химхолодсервис» разработали и изготовили ряд новых машин для охлаждения хладоносителей и воды.
Представляет интерес комплексная автоматизированная машина на базе компрессора AERZEN 046Н для охлаждения раствора СаС12 до температуры —26 °С. Две такие машины поставлены Уральскому электрохимическому комбинату. Тому же заказчику поставлены восемь чиллеров на основе компрессоров ВХ-350 и ВХ-410, показавших высокие эксплуатационные характеристики. В этих машинах использованы кожухотрубные аппараты, новые маслоохладители, маслоотделители, система автоматики, а также применены системы разгруженного пуска.

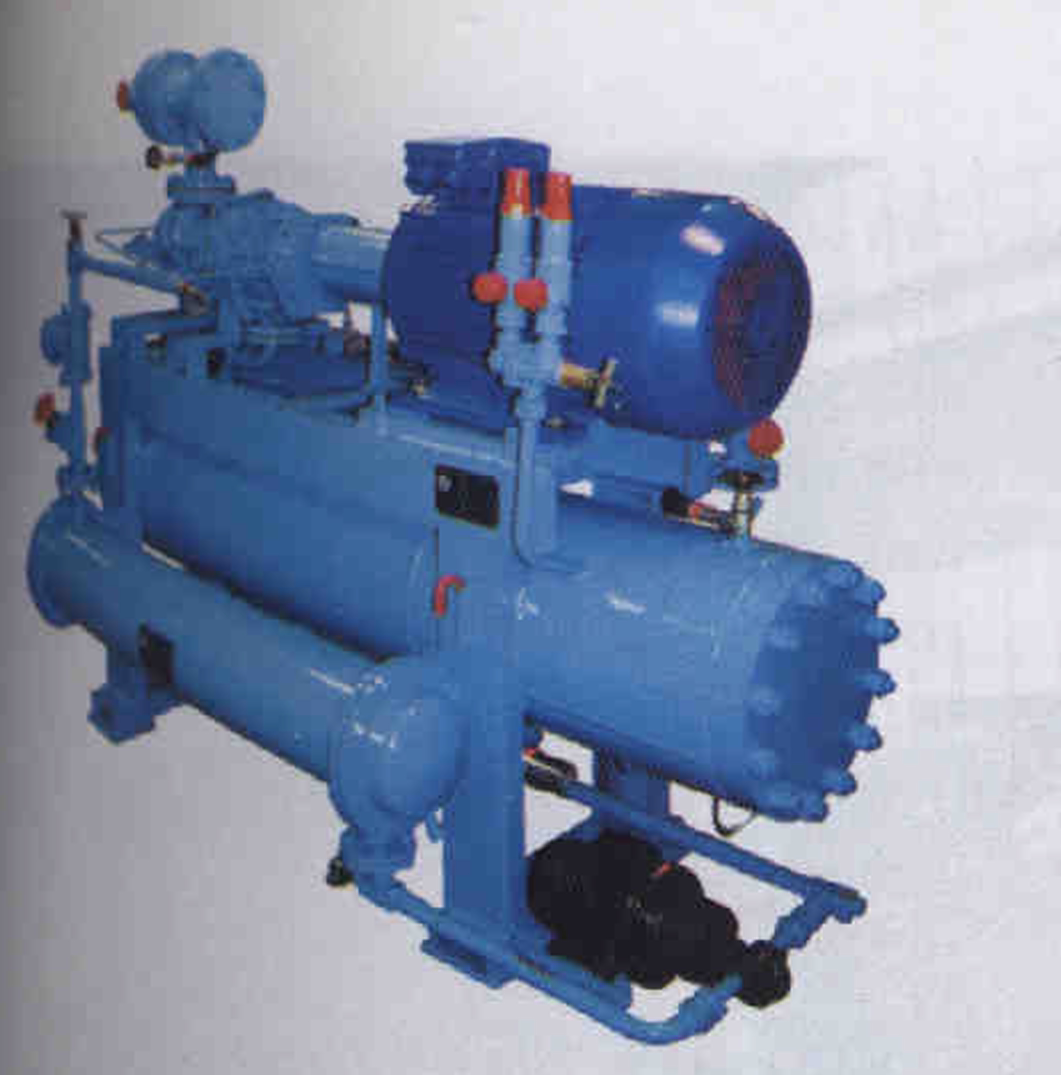

Агрегат на базе винтового компрессора AERZEN VMY 046Н

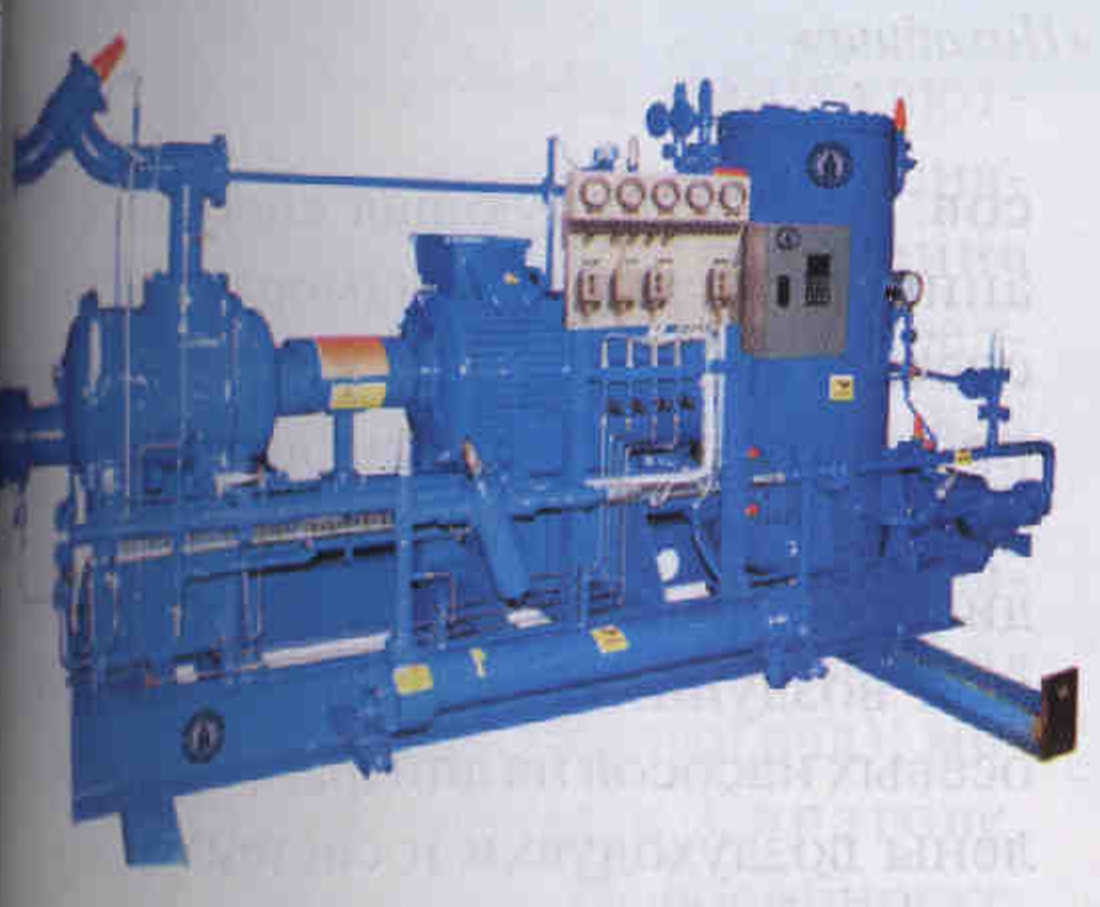

Агрегат на базе винтового компрессора HOWDEN WRU163-145
Ревдиновскому металлургическому комбинату и Киевскому монетному двору поставлены шесть машин типа МКТ410-2-3 также с новыми элементами и узлами. Все машины показали высокие эксплуатационные характеристики.

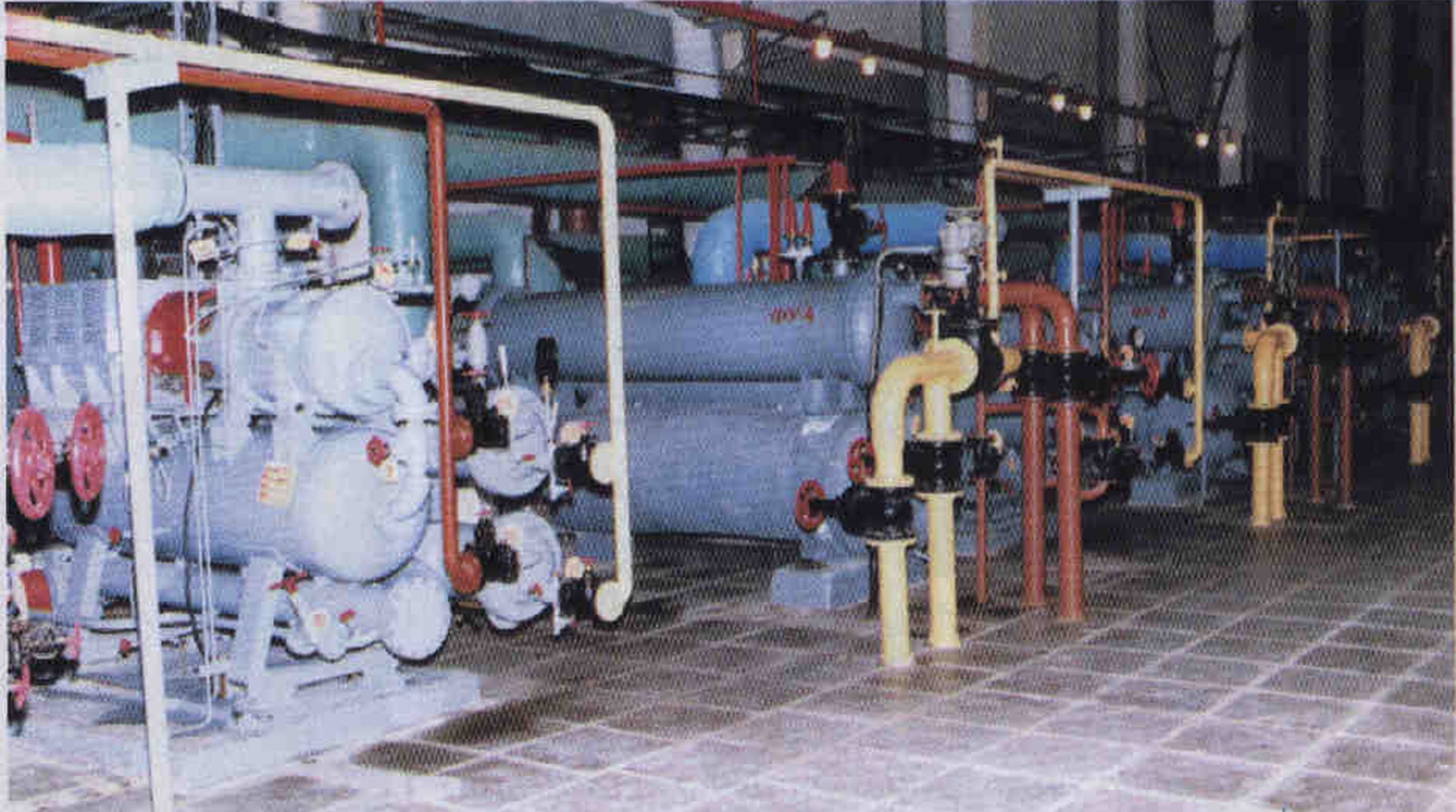

Модернизированная водоохлаждающая машина типа МКТ410-2-3
В состав разработанных фирмой чиллеров для охлаждения растворов этиленгликоля и СаС12 большой холодопроизводительности (Q0= 1350 кВт при tS2= -15 °С) входят: воздушный конденсатор, компрессор AERZEN 346N, термосифонная система охлаждения, пластинчатый испаритель с питанием от отделителя- питателя. Эти чиллеры предназначены для катков русского хоккея, в том числе катка «Зоркий» (Красногорск). Здесь специалисты фирмы закончили монтаж холодильной установки производительностью 2700 кВт на базе двух чиллеров.
Чиллеры производительностью 2700 кВт для охлаждения раствора СаС12 до температуры tS2 = — 15 °С для катка «Зоркий» (Красногорск). Установленная мощность электродвигателей 500 кВт

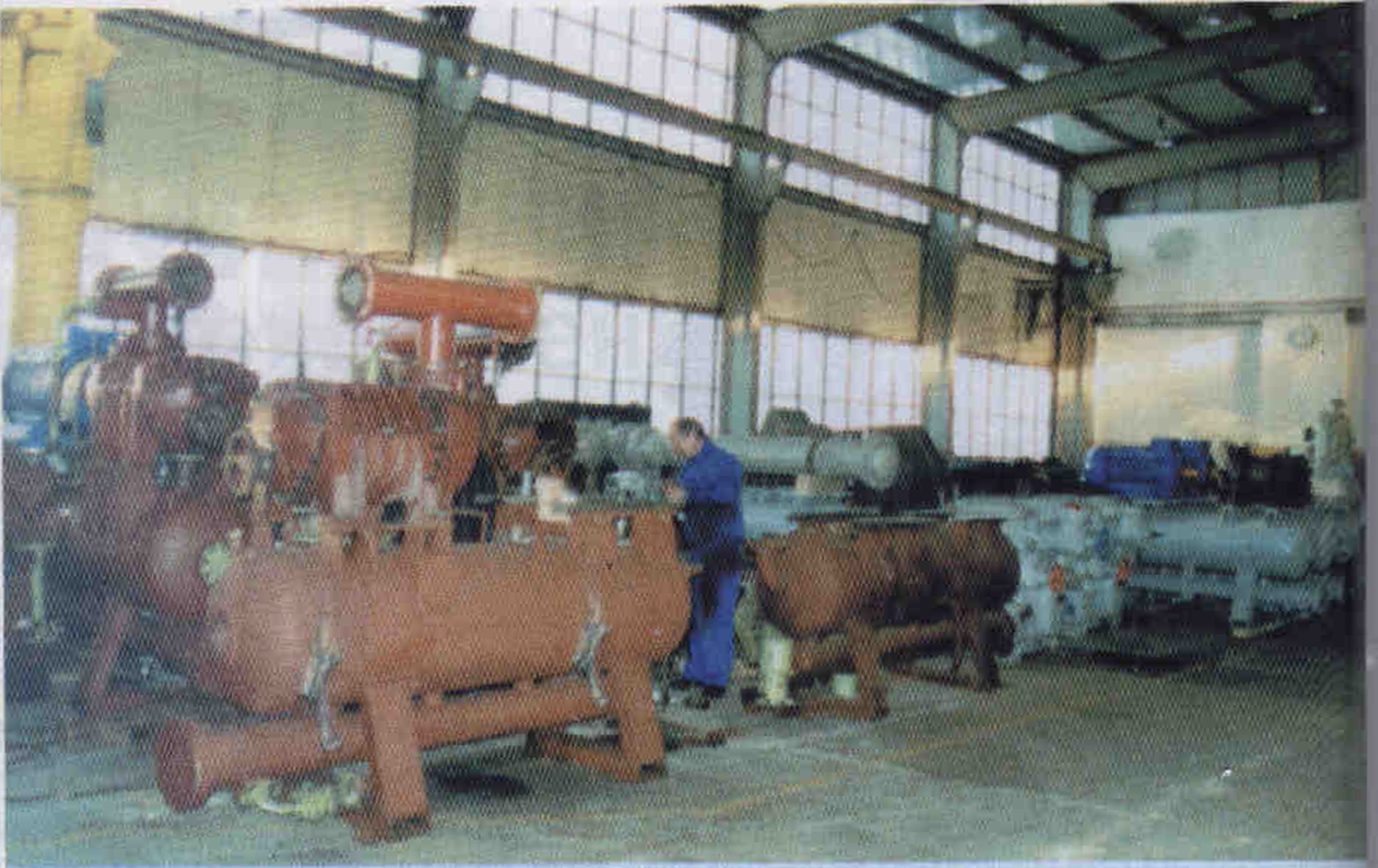

Производственная база «Нахабино»
Для катков канадского хоккея предусмотрены типовые легкосборные хладоцентры. В хладоцентрах катков с одним тренировочным полем будут смонтированы две машины, с двумя тренировочными полями — три новые, полностью автоматизированные, разработанные фирмой машины МВТ420-2-3 с воздушными конденсаторами и маслоохладителями.
В машинах будут использоваться компрессоры AERZEN, HOWDEN или отечественные — по желанию заказчика. Машины снабжены экономайзерами и дренажными ресиверами, при необходимости комплектуются форконденсаторами—утилизаторами теплоты перегрева. Хладоцентры снабжены системой обогрева, вентиляцией, освещением. В них могут быть установлены подъемные механизмы для проведения ремонтных работ.
Стоимость хладоцентров существенно снижена в результате применения легкосборных конструкций, а стоимость изготовленных фирмой агрегатов и машин сопоставима со стоимостью отечественных аналогов, несмотря на применение импортных комплектующих, и значительно ниже стоимости зарубежных аналогов благодаря использованию узлов собственного изготовления и отечественных комплектующих.
Все созданные фирмой агрегаты и машины отвечают мировому техническому уровню, просты и надежны в эксплуатации, экономичны, имеют высокий ресурс наработки на отказ.
Теплообменные аппараты
С начала своей деятельности фирма разработала целую гамму аммиачного теплообменного оборудования и освоила их серийное производство.
Для охлаждения жидких хладоносителей были созданы новые ряды испарителей БИТ (получение «ледяной» воды, Q= 136...2050 кВт) — 10 моделей, испарительных блоков БИА (охлаждение растворов, Q = 185...3485 кВт) - 11 моделей.

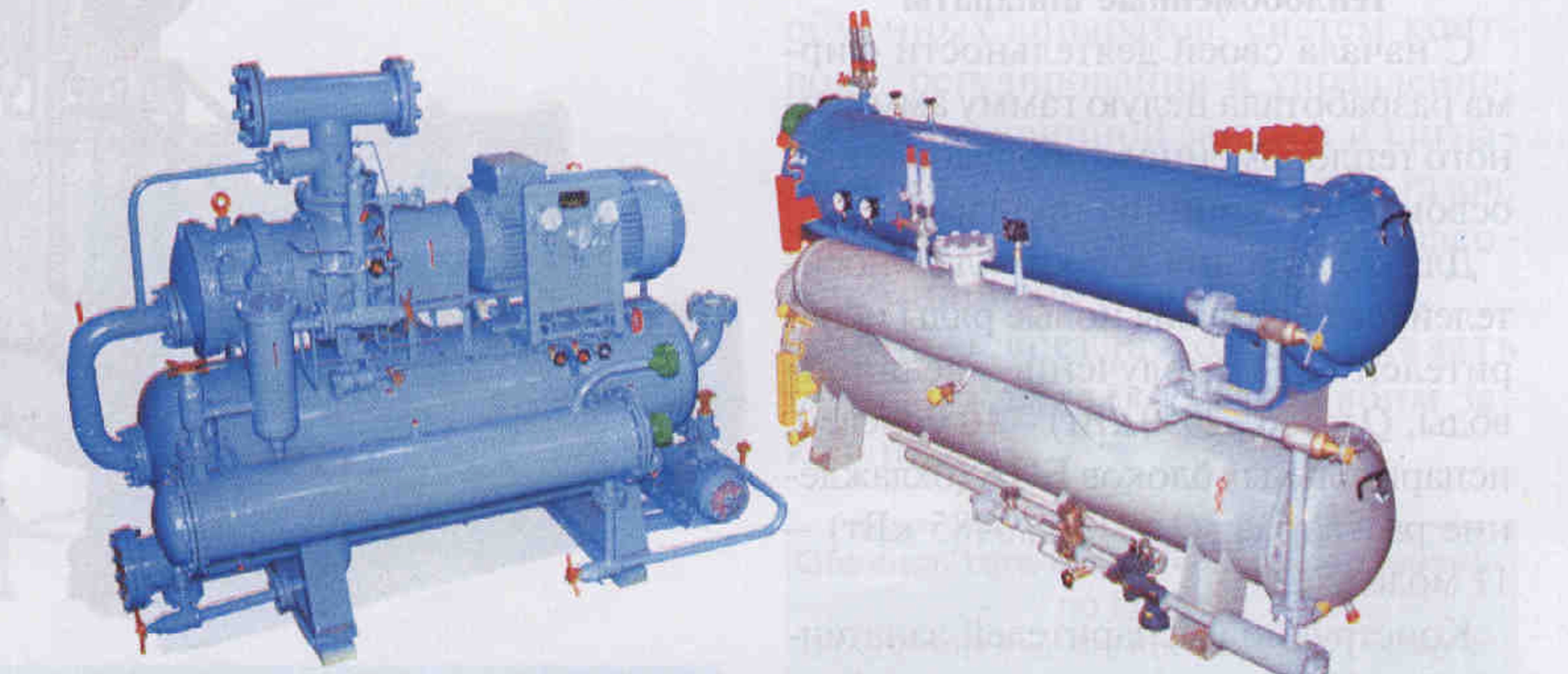

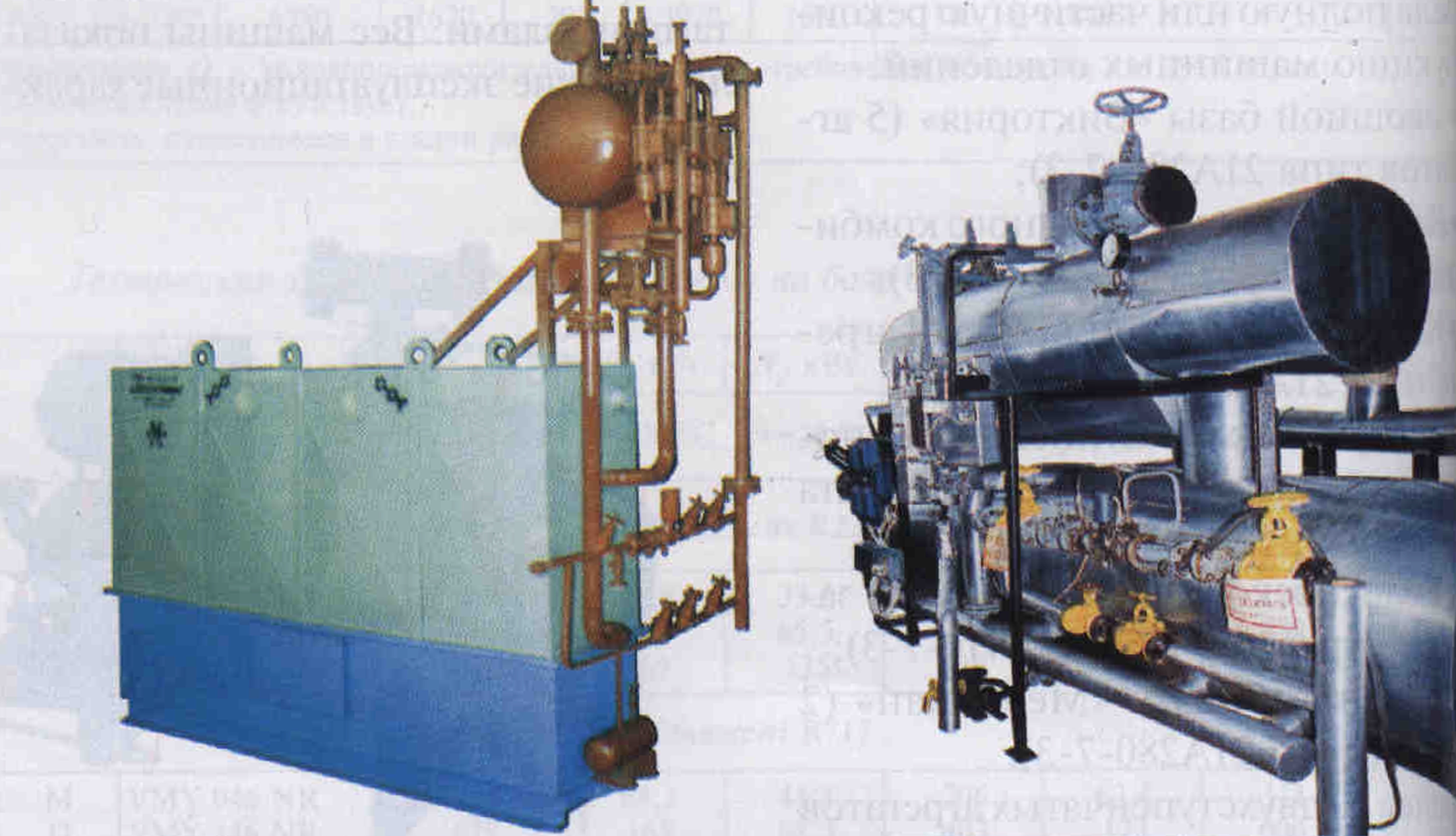

Аммиачные испарители БИТ-50 (слева) и БИА-160
Конструкция испарителей запатентована. Их отличают высокая эффективность и малая занимаемая площадь.
У БИТ эти показатели лучше, чем у старых испарителей ИП, в 3 раза, у БИА по сравнению с ИТГ — в 1,7...2,2 раза.
Новые аппараты пользуются большой популярностью у проектировщиков и эксплуатационников, так как позволяют на тех же производственных площадях разместить в 2—3 раза более мощное, надежное и удобное в эксплуатации оборудование. Кроме того, при эксплуатации этих испарителей не требуется применять системные отделители жидкости, так как они снабжены индивидуальными отделителями-питателями.
В связи с удорожанием электроэнергии и возможностью использования ночного тарифа актуальным стало применение аккумуляторов холода, особенно в производствах с переменной тепловой нагрузкой. Специалистами фирмы разработан ряд аммиачных аккумуляторов холода АХГТ четырех типоразмеров на базе трубчатых змеевиков и осевых насосов. Аккумулирующая способность аппаратов за цикл намораживания составляет 275... 1120 кВт • ч. Боле простой в эксплуатации является созданная специалистами фирмы модификация этих аппаратов с системой воздушного барботажа. Вмеси осевых насосов на аппаратах усталой лены воздуходувки и система воздухораспределения.
Аккумуляторы, так же как и испарители, комплектуют индивидуальными отделителями-питателями.
Не секрет, что конденсаторные отделения большинства крупных производств оснащены многочисленными физически изношенными, морально устаревшими, шумными маломощными, громоздкими отечественными и венгерскими испарительными конденсаторами.
Фирма «Химхолодсервис» поставила своей целью организовать производство испарительных конденсаторов с техническими характеристиками, приближающимися к параметрам лучших зарубежных фирм. В результате был разработан ряд испарительных конденсаторов типа МИК модульной конструкции из шести типоразмеров по производительности, причем каждый типоразмер имеет четыре исполнения по уровню шума: с нормальным уровнем шума («Н»), пониженным («П»), малошумные («М») и особо малошумные («ОМ») производительностью от 270... 1650 кВт для исполнения «Н» и до 110...680 кВт — для исполнения «ОМ».
Конденсаторы МИК выпускаются с 1996 г. За это время ими оснащены конденсаторные отделения крупнейших промышленных предприятий по всей стране, таких, как пивоваренные заводы «Красный Восток» (Казань), «Витязь» (Ульяновск), «Приазовская Бавария» (Ейск), «Пивовар» (Волгоград); молочные комбинаты в Саратове, Пскове, Смоленске, Новосибирске, Владивостоке, Комсомольске-на-Амуре, Москве (Останкино); мясокомбинаты в Щелкове, Алексеевке; хладокомбинаты в Подольске, Москве(№ 3, № 13, № 14), Омске, Кирове; Мосрыбокомбинат, рыбокомбинат «Меридиан» ( Москва) и т. д.

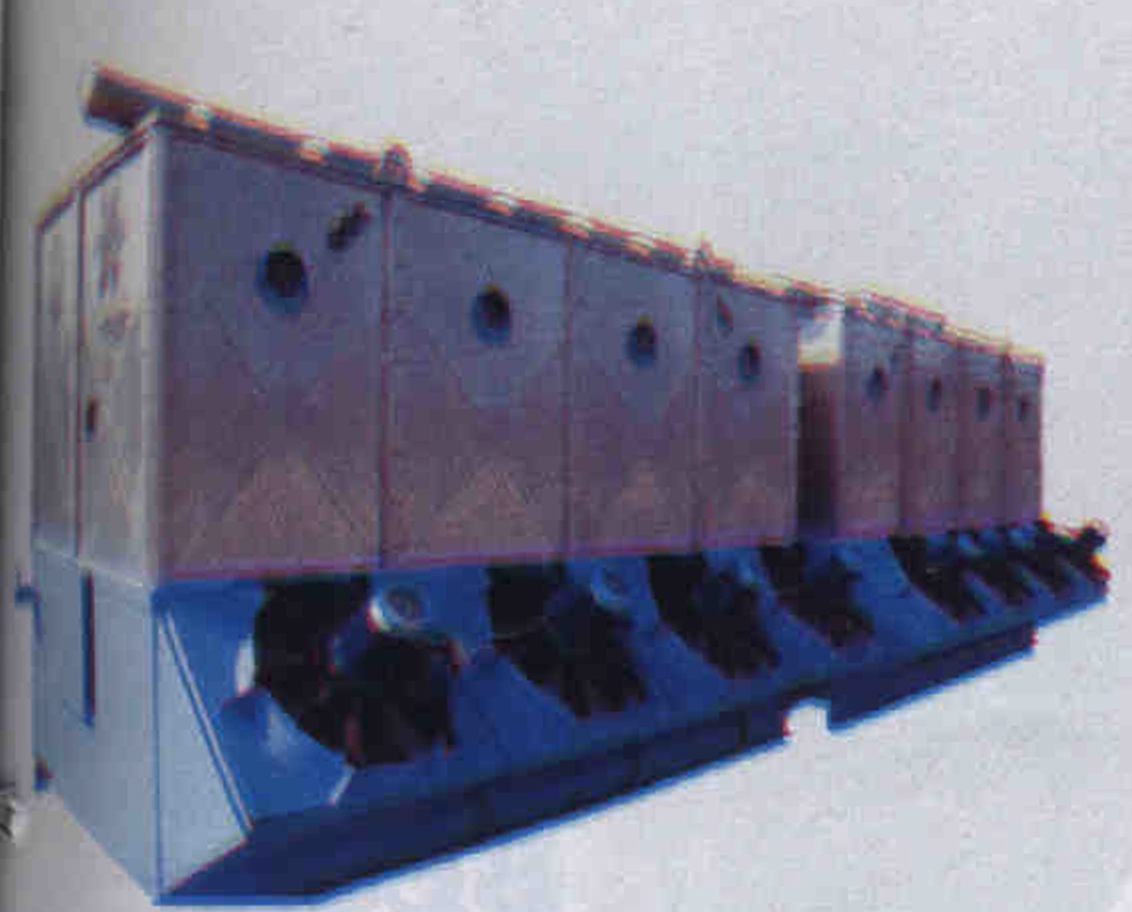

Испарительные конденсаторы МИК-400
В результате проведенного комплекса научно-исследовательских и опытно-конструкторских работ фирма одновременно с испарительными конденсаторами освоила серийный выпуск более 500 моделей подвесных воздухоохладителей АВП и 300 моделей навесных воздухоохладителей АВН. Применение эффективной теплообменной поверхности (оптимальные геометрические) параметры, шахматное расположение труб в пучке, качественный контакт труб с ребрами благодаря горячему цинкованию) и высокоэффективных (ηп= 0,75...0,85) осевых вентиляторов обусловило получение техноэнергетических и габаритных параметров воздухоохладителей АВН и АВП, вполне соответствующих лучшим западным образцам. Это позволило сократить аммиакоемкость холодильных систем с воздухоохладителями АВН и АВП по сравнению с системами батарейного охлаждения в 15—25 раз.

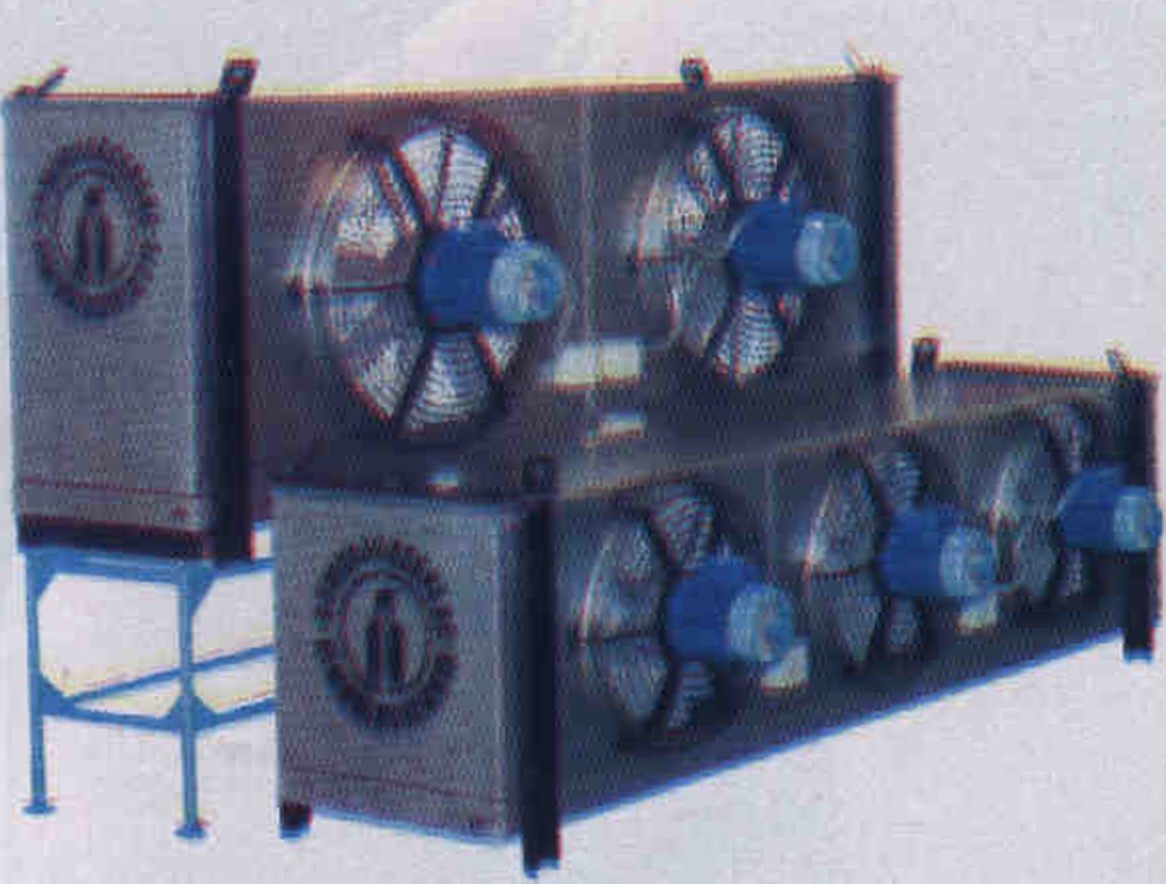

Аммиачные воздухоохладители АВН-063/2-8-110 и АВН-046/3-10-80
Возможность использовать разные геометрические параметры теплообменной поверхности (широкая гамма шагов оребрения: 4; 8; 12; 16; 20 мм, переменные по глубине аппарата шаг ребер, длина оребренной части труб, высота и глубина теплообменного блока), изменять число вентиляторов и их диаметр (460; 630; 800 мм), применять электродвигатели с разной частотой вращения (460; 720; 960; 1420 об/мин), электрообогреваемый поддон позволяет использовать воздухоохладители как для скороморозильных аппаратов с большими напором и скоростями воздуха, так и в режиме технологического кондиционирования в помещениях с постоянно работающими людьми.
Популярность новых воздухоохладителей подтверждается тем, что их потребителями стали ОАО «Останкинский молочный комбинат», ЗАО «Кировский молочный комбинат», Ульяновский пивзавод «Витязь», ОАО «Камчатское пиво», ОАО «Перспектива» (Дивеевский мясокомбинат, Нижегородская обл.), ЗАО «МПК Подунский» (Братск), Жуковский хладокомбинат, ОАО «Зауральские напитки» (Курган), Омский хладокомбинат и др. Заказчиками большой партии воздухоохладителей типа АВП стали: ОАО «Останкинский мясокомбинат», ЗАО «Партнер и К» (Щелково), ОАО «Ивановский бройлер» и др.
Перечисленные достоинства воздухоохладителей типов АВН и АВП обусловили включение их в ряд проектов. В настоящее время на ЗАО «Партнер и К» (Щелково) проводится замена всех приборов охлаждения на воздухоохладители типа АВП. На основе АВН проводится полная реконструкция системы холодоснабжения на ОАО «Останкинский молочный комбинат».
* * *
Все перечисленные аппараты по техническим, энергетическим и шумовым характеристикам соответствуют лучшим зарубежным образцам.
Специалисты фирмы «Химхолодсервис» проводят комплексную реконструкцию крупных холодильных установок в основном на базе своего оборудования. Например, практически полностью на оборудовании фирмы реконструируются холодильные установки Щелковского мясокомбината, Московского хладокомбината № 9, пивкомбината «Красный Восток» (Казань), будут реконструироваться холодильные установки молочных комбинатов компании «Вимм-Билль-Данн» и др.
Наряду со всеми необходимыми лицензиями Госстроя РФ и Госгортехнадзора РФ для проведения строительства и реконструкции холодильных установок фирма имеет лицензию Госгортехнадзора РФ на изготовление емкостных теплообменных аппаратов; систем контроля, регулирования и управления; противоаварийной защиты и сигнализации; сосудов для воздуха и газов; агрегатов, машин, тепловых насосов, установок и систем.
Фирма всегда готова оказать полный комплекс услуг своим заказчикам.
