Multirange platform electronic scales "METRA"

Abstract

Scientific and Production Enterprise "Metra" produces, sells and services the entire range of weighing systems - from individual components (strain gauge weighing indicators series "Microsim" for static and dynamic weighing, for continuous and discrete batching, load cells of leading foreign manufacturers firms Sensortronics, Transcell, etc.) to scales and weighing networks of the entire enterprise "turnkey".

Full Text

Научно-производственное предприятие «Метра» производит, продает и обслуживает весь спектр весоизмерительных систем - от отдельных компонентов (тензометрические весовые индикаторы серии «Микросим» для статического и динамического взвешивания, для непрерывного и дискретного дозирования, тензодатчики ведущих производителей зарубежных фирм Sensortronics, Transcell и др.) до весов и весовых сетей всего предприятия «под ключ».

В декабре 2001 г. предприятие отмечает 10-летний юбилей.

Новый модельный ряд платформенных тензометрических весов, выпуск которого освоен на НПП «Метра», существенно расширяет возможности их применения во всех отраслях промышленности. Теперь они охватывают ряд из 24 номинальных нагрузок в диапазоне от 0,3 кг до 50 000 кг. Благодаря повышенной точности (до 6000 делений), расширенному температурному диапазону (от -30 до +40 °С), многодиапазонному взвешиванию (трое весов в одних) значительно улучшается качество взвешивания. Большое разнообразие типоразмеров, вариантов исполнения, сервисных функций, дополнительные опции и аксессуары помогут правильно выбрать весы для решения той или иной конкретной задачи.

Использование принципа многодиапазонности позволяет реализовать на одной весовой платформе несколько (до трех) весов с разной дискретностью и, следовательно, с разной погрешностью. При взвешивании малых грузов дискретность минимальная, при возрастании их массы дискретность в зависимости от количества диапазонов также увеличивается.

Рассмотрим пример трехдиапазонных весов с НПВ=150 кг и дискретностью 10, 20 и 50 г. Обычные весы с таким же НПВ имеют дискретность только 50 г. При взвешивании груза массой до 30 кг включительно многодиапазонные весы работают с дискретностью 10 г, т.е. в 5 раз точнее, чем обычные!

Если груз от 30 кг до 60 кг включительно - дискретность весов 20 г, от 60 кг до 150 кг - дискретность 50 г, ее переключение происходит автоматически.

В настоящее время выпускаются платформенные весы типов М8000 и М8100.

Модель М8000 сконструирована на одном центральном тензодатчике, М8100 - на четырех тензодатчиках. В зависимости от цели взвешивания и конструктивного исполнения модель М8100 подразделяется на четыре серии: М8100-В (подвеска на четырех датчиках), М8100- А (опора на 4 датчика), М8100-Т (большегрузные весы от 5 до 50 т), М8100- С (паллетные весы).

Все весы успешно прошли государственные испытания и занесены в Государственный реестр средств измерений Российской Федерации.

Весы состоят из двух основных узлов: грузоприемного устройства (ГПУ) и весового индикатора, соединенных между собой кабелем. Смонтированный в литом алюминиевом корпусе со степенью защиты IP65 весовой индикатор надежно работает в условиях повышенной влажности – до 95% и широком диапазоне температур - от -10 до +40 °С.

Стандартные свойства весового индикатора (рис. 1):

•   количество диапазон» взвешивания от 1 до 3;

•   6-разрядный 7-сегментм светодиодный дисплей;

•     высота знаков 16 (24)

•    клавиатура управления;

•   светодиоды для индикаторов режимов работы;

•   интерфейсы для вывода печать и связи с компьютера;

•   сохранение настроек EEPROM;

•   компенсирование температурного влияния;

•   автоматическая и ручная установка на нуль;

•   выборка тары и ввод массы тары вручную;

•   индикация значений брутто, нетто, тары;

•   накопление и индикация суммы результатов нескольких взвешиваний;

•   режимы полуавтоматического и автоматического взвешивания.

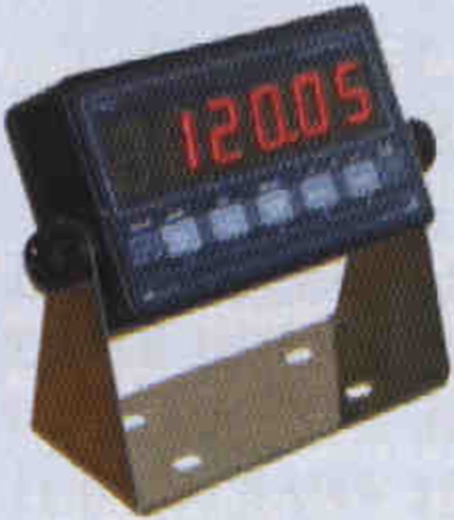

Рис. 1. Весовой индикатор семейства «Микросим»

В соответствии с заказом весы могут комплектовать индикатором с функциями дозирования, расширенными функциональными возможностями и температурным диапазоном от -30 до +60 °С.

Дублирующее табло МТ601Ц-100 (рис.2) используется как дополнительное устройство индикации и управления для работы на улице, больших цехах и на складах в значительном удалении оператора от весов. Его основные характеристики:

6 светодиодных индикаторов высотой 100 мм;

4-кнопочная клавиатура управления;

интерфейсы RS232C и RS485; диапазон рабочих температур до от -30 до +40 °С.

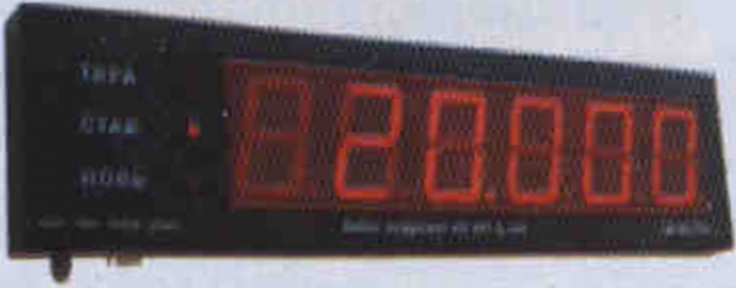

Рис. 2. Дублирующее табло MT601Ц-I00

Платформы весов полностью оцинкованы, отдельные модели имеют крышку из нержавеющей стали, что обеспечивает их успешную круглогодичную эксплуатацию даже при наших сложных технологических условиях: высокой влажности, резких перепадах температур - от температуры холодильника до температуры горячей воды при санобработкe. Преимуществом весов НПП «Метра» является также то, что в них применяются датчики только импортного производства фирм Sensortronics (США) и НВМ (Германия), практически безотказные в работе.

Наиболее популярны весы, у вторых все конструктивные элементы, включая тензодатчики, выполнены из нержавеющей стали.

Модель М8000 (рис. 3) отличается высокой точностью, удобна и надежна в эксплуатации, не требует специального ухода. Особая прочность ее инструкции достигается в результате жесткого соединения основания и платформы через центральный датчик и отсутствия подвижных частей. Грузы можно устанавливать с любой стороны платформы, а также с помощью лебедок и каров, поскольку по краям она не имеет никаких ограничений.

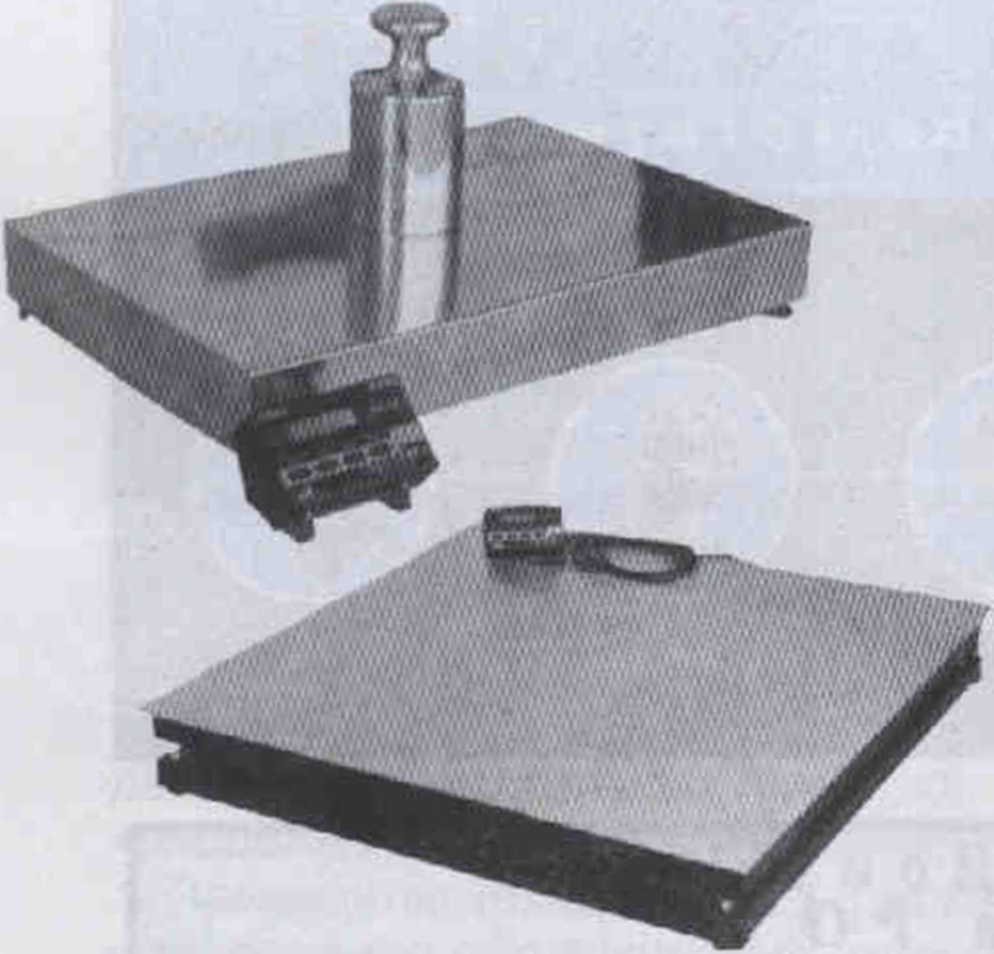

Рис. 3. Платформенные весы типа М8000

Низкая высота платформы весов типа М8100 (рис. 4) над полом облегчает накатывание на них тележек и контейнеров. Кроме того, при определении размеров грузоприемного устройства этой модели были учтены габариты погрузочной техники, применяемой на предприятиях пищевой промышленности.

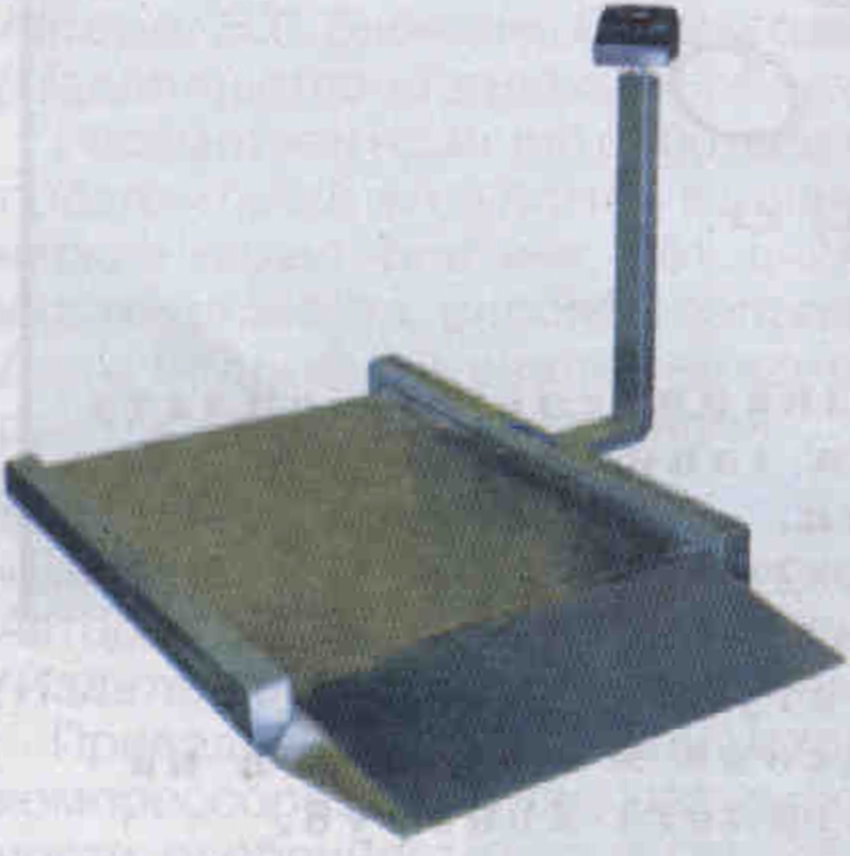

Рис. 4. Платформенные весы типа М8100

Все весы выпускаются в одно- и многодиапазонных вариантах.

Для взвешивания грузов 600 и 1500 кг, транспортируемых на европоддонах, НПП «Метра» предлагает паллетные весы (рис. 5). П-образная конструкция грузоприемного устройства не требует врезки в пол и установки пандусов для наезда, а при разработке его габаритов принимаются во внимание требования заказчика. Надежность, высокое качество изготовления и точность, простота установки и обслуживания, мобильность - основные достоинства паллетных весов.

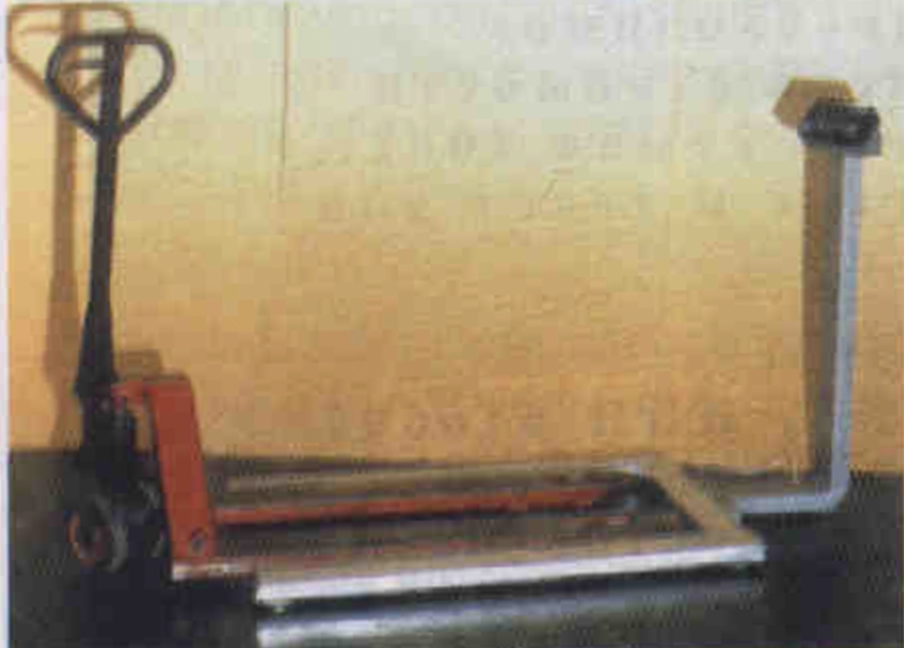

Рис. 5. Паллетные весы типа М8100-С

НПП «Метра» серийно выпускает также следующую продукцию промышленного назначения:

конвейерные электронные тензометрические весы производительностью от 200 до 800 т/ч;

монорельсовые электронные тензометрические весы для нагрузок 600 и 1500 кг (рис. 6);

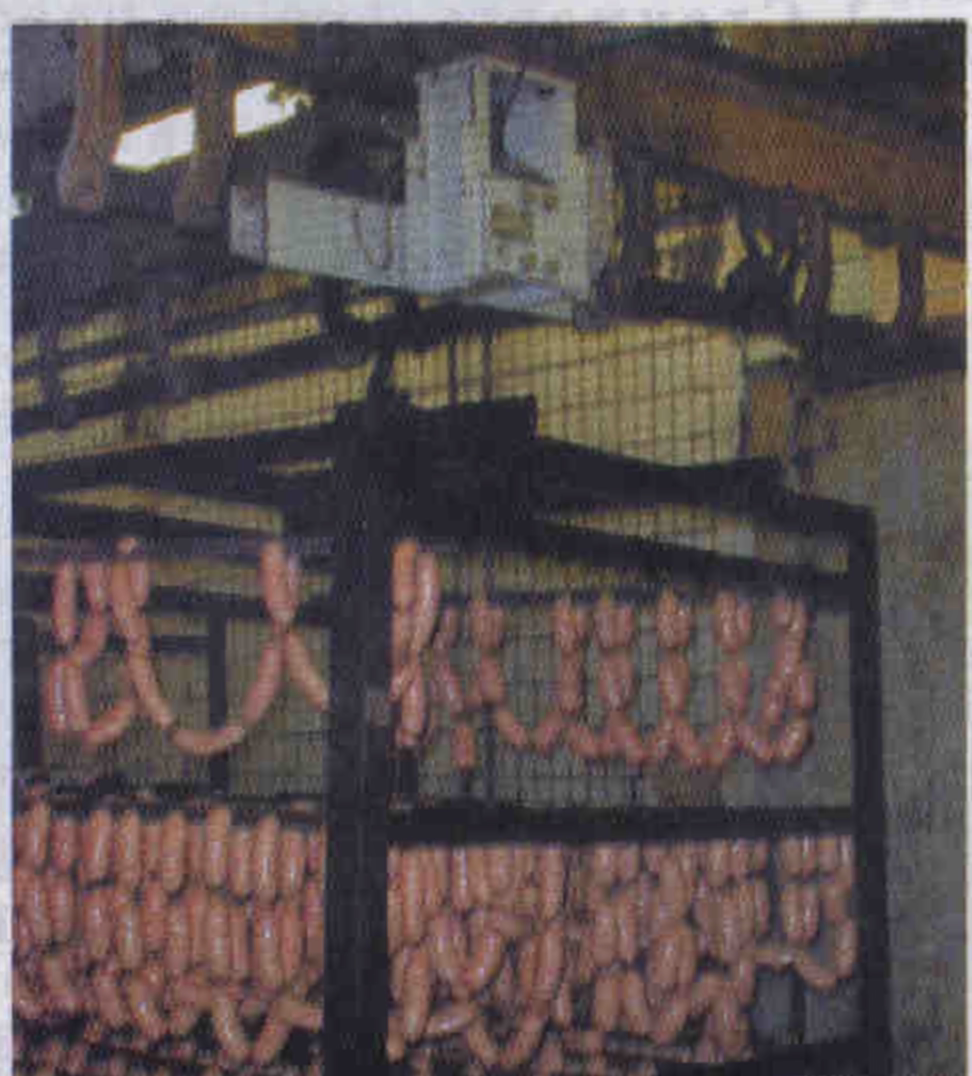

Рис. 6. Монорельсовые весы на колбасном заводе «Плутос»

автомобильные электронные тензометрические весы для взвешивания автомобилей в статике (нагрузки 10, 20, 30, 40, 60 т), а также для поосного взвешивания автомобилей и автопоездов в движении (рис. 7);

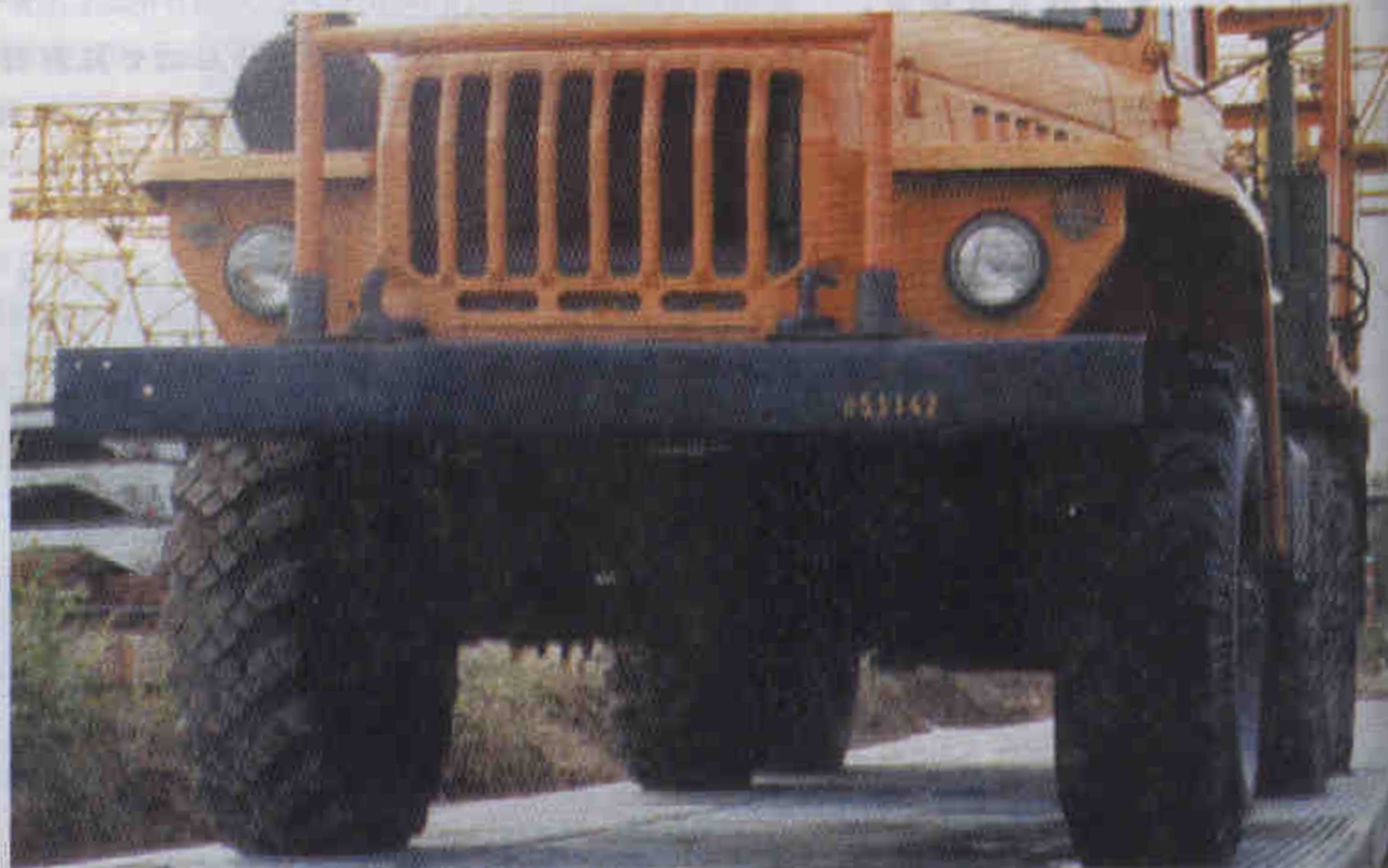

Рис. 7. Автомобильные весы

вагонные электронные тензометрические весы для взвешивания вагонов и цистерн в статике с расцепкой.

Кроме того, предприятие модернизирует рычажные автомобильные и вагонные весы.

Весы НПП «МЕТРА» эксплуатируются на МПЗ «Кампо-Мос», колбасном заводе «Плутос» (рис. 6), мясокомбинатах «Екатеринбургский», «Падунский», «Тамбовский окорок», «Тамбовский», Иркутском, Азаровском, Вологодском, Думиническом, птицефабрике «Рефтинская», на колбасных заводах - Лианозовском, Обнинском, «Отрадное», «Новгородский бекон», ЗАО «Шувалове» Костромской области, ООО «Новгородский мясной двор», Липецком и Наро-Фоминском хладокомбинатах, Главрыбе-Регион-Уфа, Главрыбе-Регион, Дальпикорыбсервисе, на молочном комбинате «Нижегородский», в компании «Молочные братья», ОАО «Молоко» (Балабаново, Калужская обл.), «Рудняконсервмолоко», Тарусском молочном заводе и многих других предприятиях мясной, рыбной и молочной промышленности.
