Ammonia refrigerating machines for liquid cooling based on Grasso screw compressor units
- Issue: Vol 91, No 5 (2002)
- Pages: 27-27
- Section: Articles
- URL: https://freezetech.ru/0023-124X/article/view/105666
- DOI: https://doi.org/10.17816/RF105666
- ID: 105666
Cite item
Full Text
Abstract
The FX P series of chillers includes 18 types. Each machine includes an internationally proven Grasso screw compressor. The range of cooling capacity of chillers FX P 200 ... 5800 kW at a temperature of the cooled fluid output 6 º C. Only ammonia is used as a refrigerant because it is environmentally friendly.
Full Text
Серия холодильных машин (чиллеров) FX Р включает 18 типов. В состав каждой машины входит прекрасно зарекомендовавший себя «всем мире винтовой компрессор фирмы «Грассо». Диапазон холодопроизводительности чиллеров FX Р 200...5800 кВт при температуре охлаждаемой жидкости на выходе 6 ºС. В качестве хладагента используется только аммиак, поскольку он экологически безопасен.

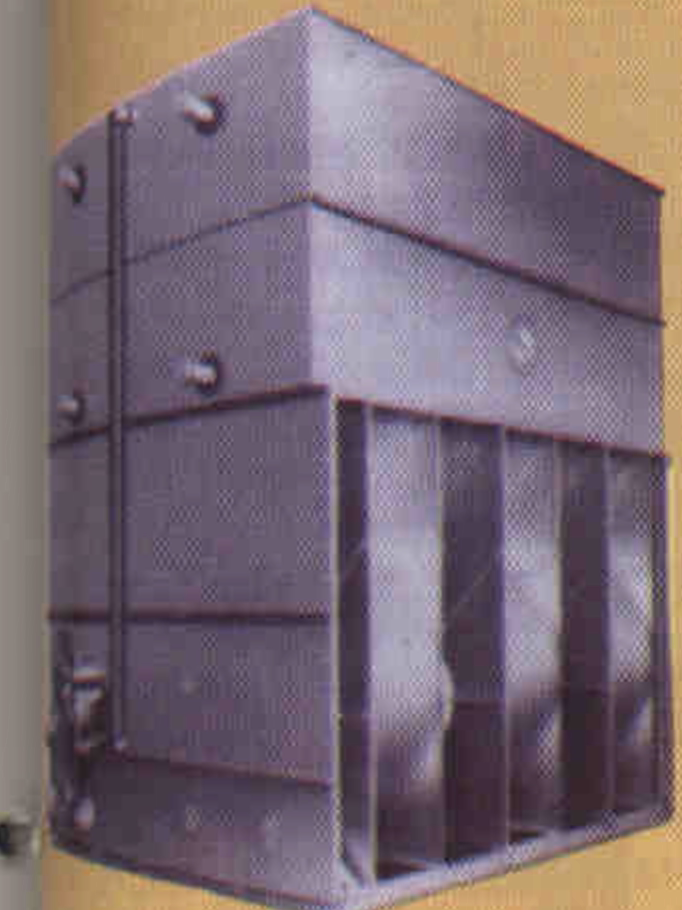

Фото 1
Данные чиллеры затопленного типа оснащены пластинчатыми теплообменниками - испарителем и конденсатором (вариант РР), вмонтированными на общей раме. Благодаря специально разработанной конструкции компактного отделителя жидкости количество (рабочего хладагента очень мало. Чиллеры серии FX Р характеризуется необычайно высокими значениями КПД и, как следствие этого, прекрасно подходят для случаев, когда необходимо использовать холодильное оборудование в течение максимально возможно- та количества часов в году. По этой причине холодильные машины серии FX Р идеально подходят как для получения промышленного холода, так и для систем кондиционирования воздуха.
Таблица
Тип машины | Тип компрессора | Холодопроизводительность, кВт | Габаритные размеры, мм |
FXP200 | С | 209 | 2100x1700x2200 |
FXP250 | D | 245 | 2100x1700x2200 |
FXP300 | Е | 294 | 2100x1700x2200 |
FXP350 | G | 348 | 2100x1700x2200 |
FXP450 | Н | 445 | 3400x2000x2300 |
FXP550 | L | 525 | 3400x2000x2300 |
FXP650 | М | 646 | 3700x2100x2650 |
FXP800 | Р | 795 | 4000x2100x2650 |
FXP900 | N | 855 | 3950x2200x2650 |
FXP1100 | R | 1027 | 4200x2200x2650 |
FXP1300 | S | 1274 | 4200x2200x2650 |
FXPI700 | V | 1647 | 4600x2500x2900 |
FXP2400 | Y | 2306 | 5000x2500x3650 |
FXP2800 | Z | 2761 | 6500x2800x3650 |
FXP3300 | Alpha | 3260 | 6700x3000x3650 |
FXP4200 | Beta | 4169 | 6500x4000x5000 |
FXP5000 | Gamma | 4923 | 7000x4500x5000 |
FXP5800 | Delta | 5828 | 7500x4500x5000 |
При необходимости чиллеры могут работать при температуре кипения до -25 “С теплообменниками особой конструкции при использовании в качестве хладоносителей пропиленгликоля, этиленгликоля, растворов NaCI, CaCI2.
Каждый чиллер поставляется полностью собранным, с выполненными сварными соединениями, оснащенный низковольтным щитом управления с программируемой системой управления.

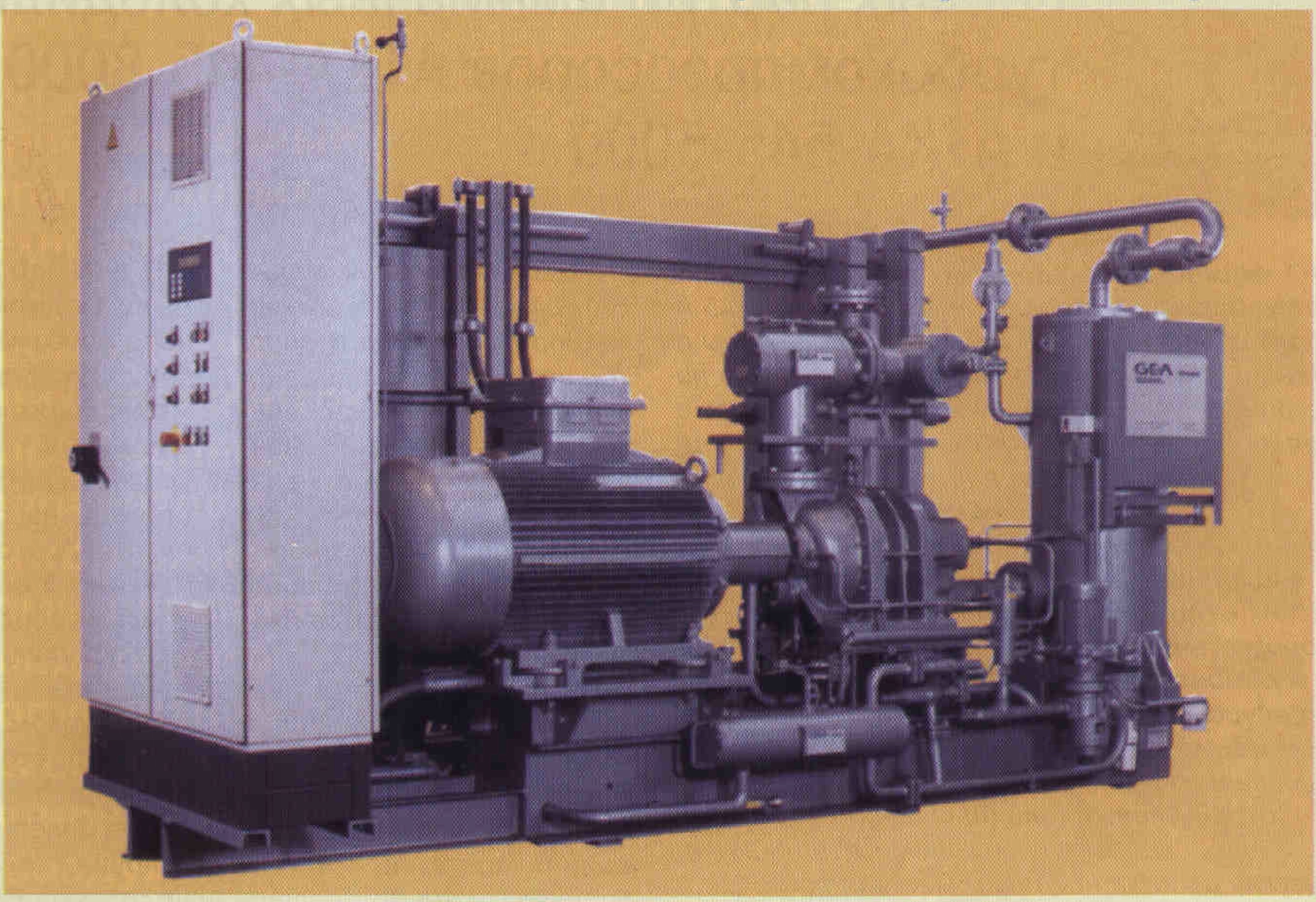

Фото 2
Варианты конструкций LP и VP также представляют собой полностью собранные холодильные машины, за исключением конденсаторов, которые по проекту устанавливаются непосредственно при монтаже холодильных машин.
