Currently, dozens of MIK evaporative condensers are successfully operating in the food industry and wholesale trade in Russia - from St. Petersburg to Komsomolsk-on-Amur. Some of them have completely reconstructed their condenser departments. Among these enterprises are Ulyanovsk brewery "Vityaz" (six condensers MIK-500); Moscow Fish Processing Plant "Meridian" (six condensers MIK-400). The Krasny Vostok brewery (Kazan), Moscow cold storage plants No. 3 and No. 9, Saratovmoloko, Ostankino dairy plant, dairy plant in Nizhny Novgorod, Evdakovskiy oil and fat plant, Podolsk cold storage plant, Smolensk dairy plant, Zhivoe beer brewery are currently under reconstruction. ” in Volgograd, Alekseevsky poultry plant, etc.
MIK condensers are also installed at Kirovsky, Omsk, Voronezh, Saransk, Lipetsk, Narofominsk, St. Petersburg No. 1, Kazan and other refrigeration plants, at Klin, Badaevsky breweries, at Priazovskaya Bavaria in Yeysk, at oil and fat plants in Nizhny Novgorod, Yekaterinburg and other cities, at the Krasnaya Presnya and Rostokino fruit and vegetable bases in Moscow, at the Novouralskaya trade and warehouse base, at the Shchelkovsky, Dzerzhinsky and Belgorod meat processing plants, at dairy plants in Vologda, Kazan and other cities

Full Text

Везде испарительные конденсаторы МИК проявили себя в эксплуатации с самой лучшей стороны и продемонстрировали высокие теплотехнические характеристики.

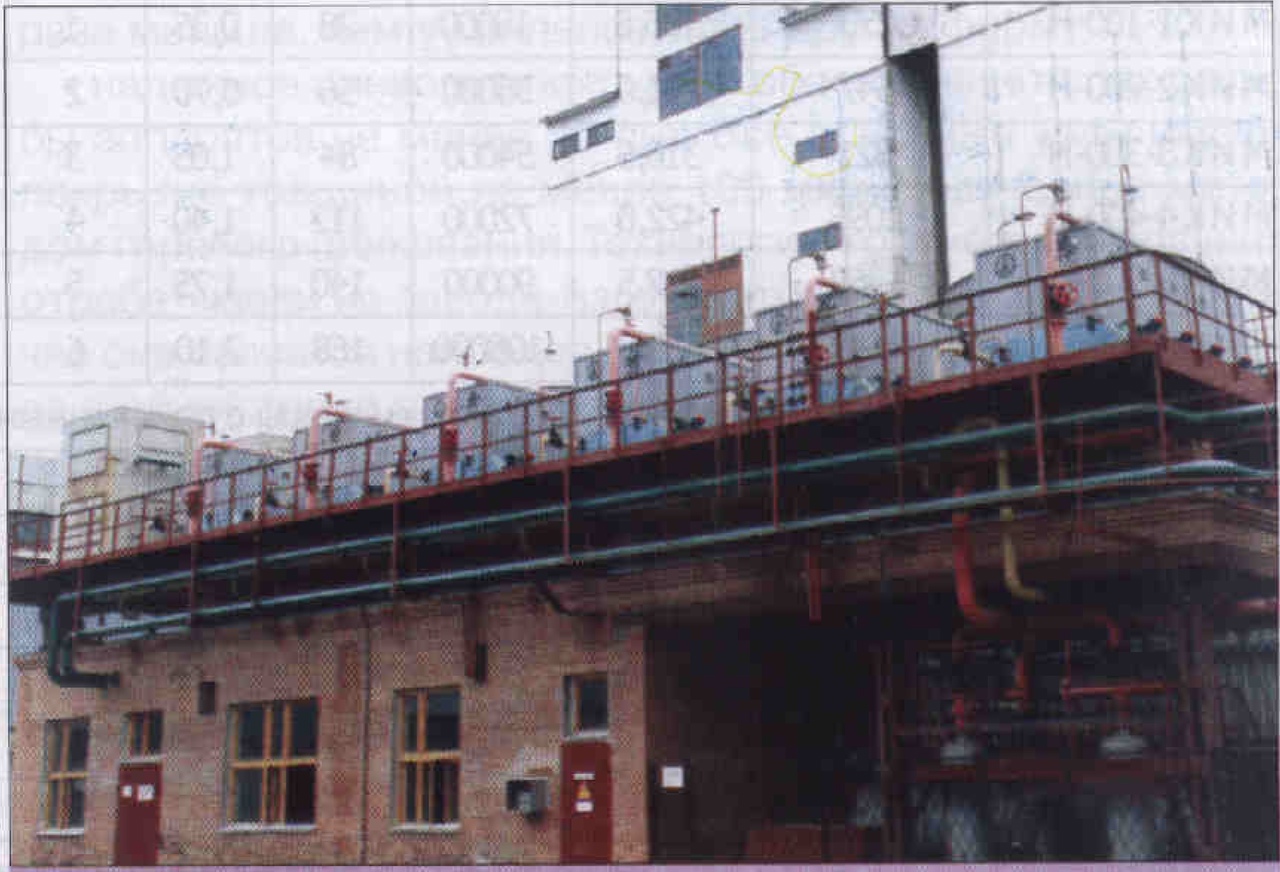

Конденсаторное отделение Ульяновского пивзавода «Витязь*, оборудованное шестью испарительными конденсаторами

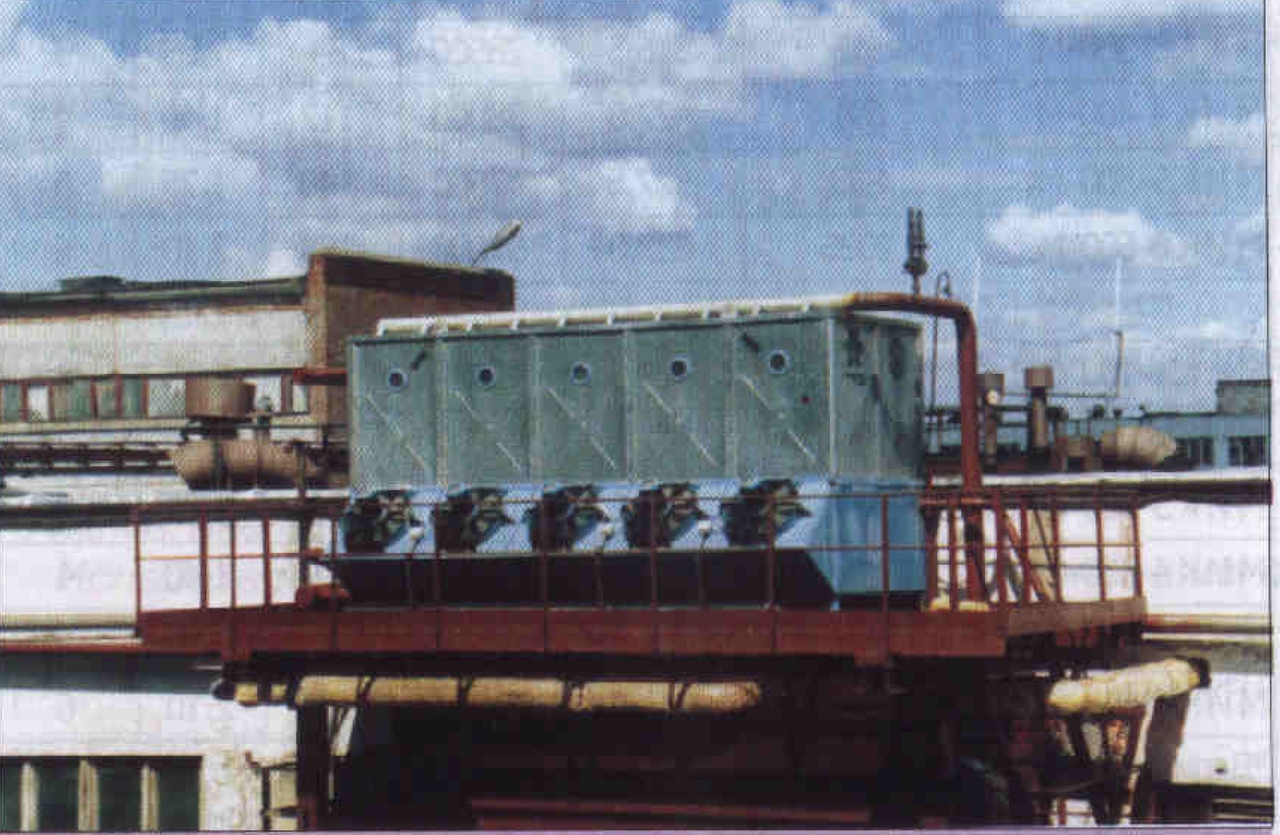

Испарительный конденсатор на пивзаводе «Клинпиво»

Создание испарительных конденсаторов с высокими теплотехническими характеристиками - сложная проблема, которую невозможно решить без надежной экспериментальной и теоретической базы. В результате многолетних исследований на макетах и опытных образцах конденсаторов, установленных на различных объектах, фирмой получены уникальные экспериментальные данные по гидравлическому сопротивлению и коэффициенту полного теплообмена во всех трех зонах аппарата (форсуночное пространство, зона теплообменного пучка труб и поддонное пространство), а также по коэффициенту теплоотдачи к пленке воды на поверхности пучка труб.

Схема

Впервые разработана математическая модель, наиболее полно отражающая процесс тепломассообмена, реально происходящий в испарительных конденсаторах, которая учитывает процессы во всех трех зонах аппарата (современные расчетные модели дают ошибку до 50%). Разработана компьютерная программа оптимизации геометрических и гидродинамических параметров.

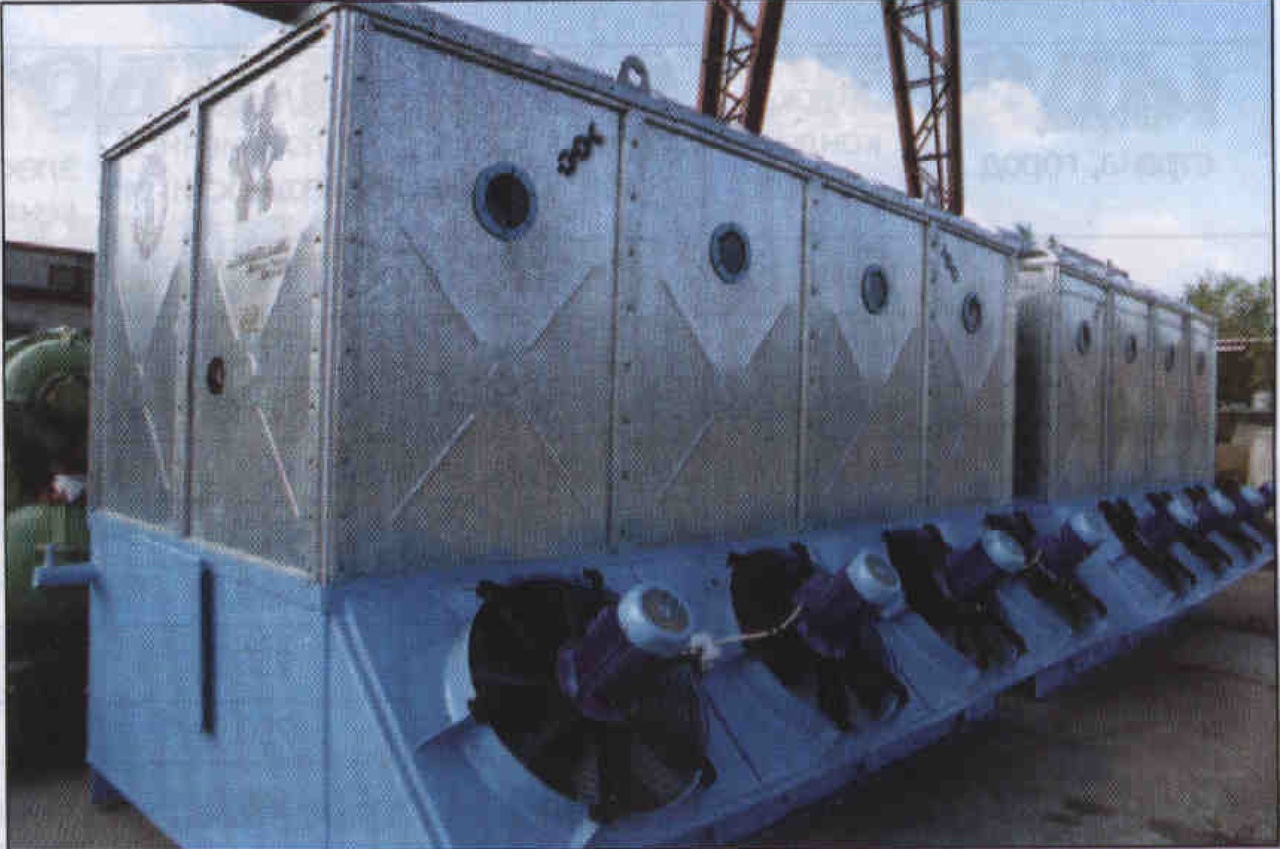

Отгрузка испарительных конденсаторов МИК в Комсомольске-на- Амуре дли Дальневосточного акционерного гормолзавода “ДАКГОМОЗ ”

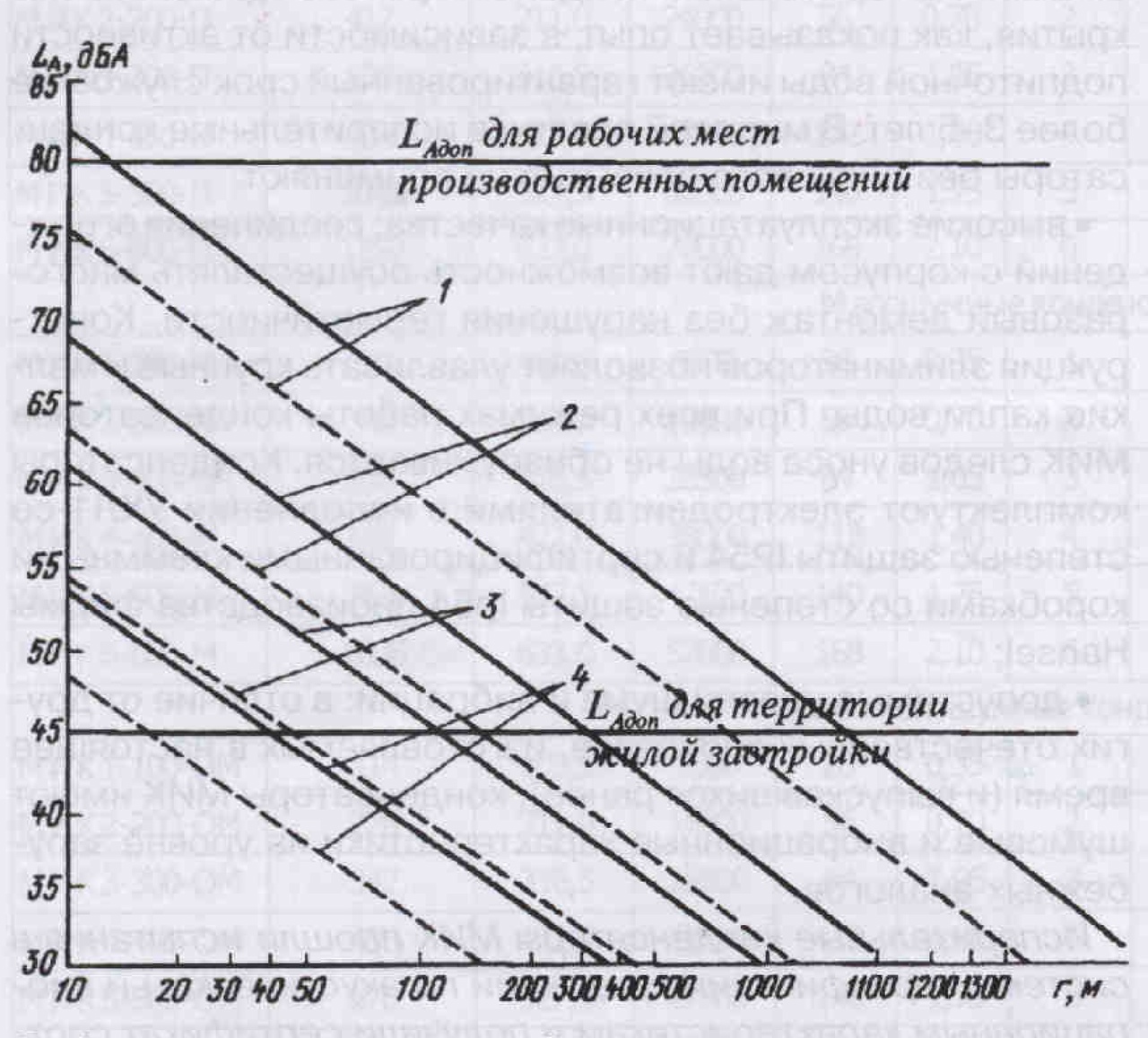

График зависимости уровня звука

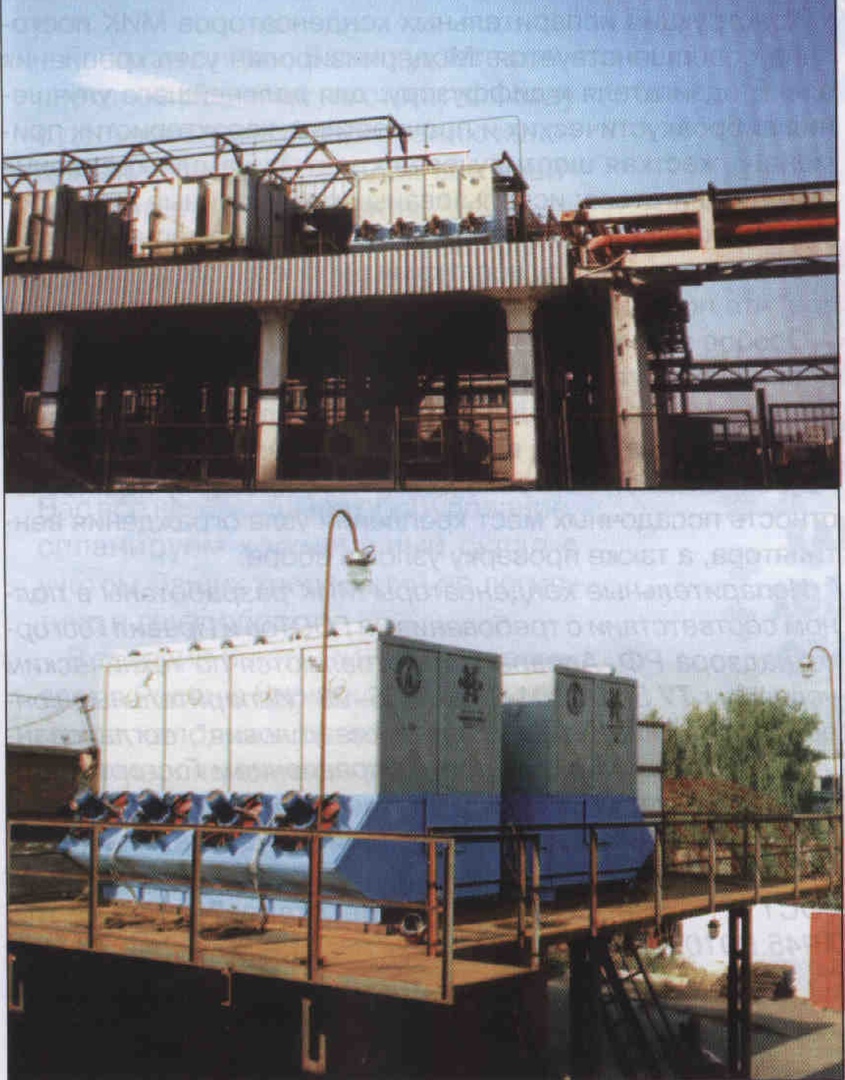

Испарительные конденсаторы МИК4-400 на московских плодоовощных базах "Красна» Пресни "(вверху) и "Ростокино "(внизу) в Москве

Оптимизационные расчеты, которые были положены в основу опытно-конструкторских работ, позволили провести еще одну модернизацию конденсаторов МИК, в результате которой мощность аппарата возросла на 15 % при тех же геометрических размерах.
При модернизации изменена конструкция пучка труб: теперь это короткотрубный змеевик с наклонными трубами, имеющий современную плотную компоновку. Конструкция пучка обеспечивает равномерную раздачу паров хладагента по шлангам и исключает подтопление нижних рядов труб жидким аммиаком.

Таблица 1

Марка конденсатора	Номинальный тепловой поток*(при Г =35 °C, )кВт	Площадь поверхности теплообмена, м²	Расход воздуха (общий), м³/ч	Расход воды, м³/ч		Число вентиляторов	Мощность электродвигателя, кВт						Диаметр патрубков D, мм	Длина L, мм	Масса, кг
				циркулирующей	свежей		установленная	потребляемая	аммиачных		водяных	Выход из поддона

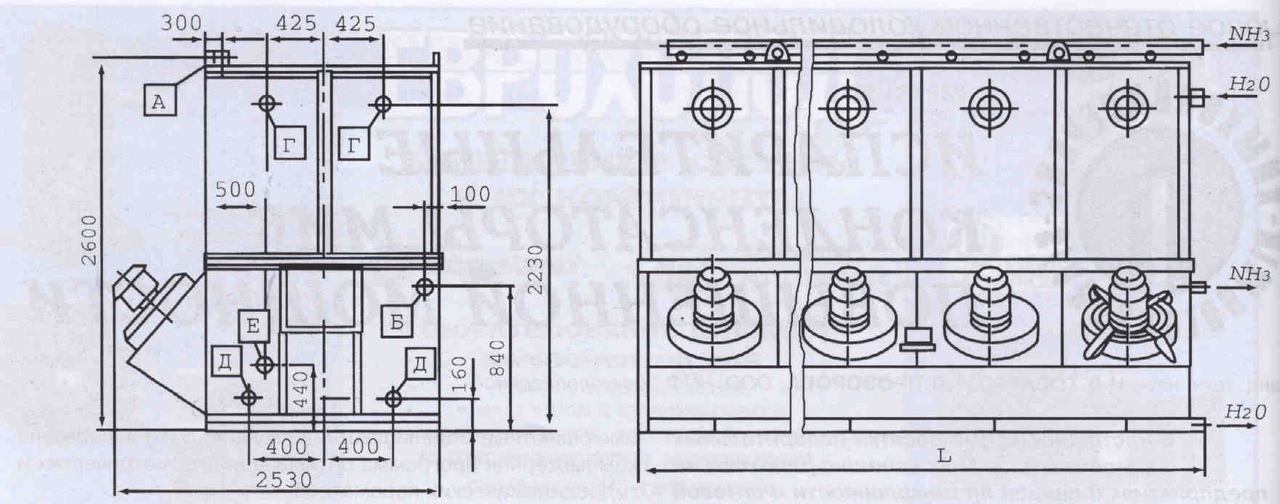

									А	Б	Г
									Вход (газ)	Выход (жидкость)	Вход на оросительное устройство
МИК1-100-Н	273	105,5	18000	28	0,35	1	2,2	2,0	100	50	80	100	70	1080	1400
МИК2-200-Н	547	211,0	36000	56	0,70	2	4,4	4,0	100	50	100	150	70	2020	3100
МИКЗ-З00-Н	821	316,5	54000	84	1,05	3	6,6	6,0	150	70	100	150	70	2940	4500
МИК4-400-Н	1095	422,0	72000	112	1,40	4	8,8	8,0	150	70	100	150	70	3880	5900
МИК5-500-Н	1368	527,5	90000	140	1,75	5	11,0	10,0	150	80	100	200	70	4820	7400
МИК6-600-Н	1642	633,0	108000	168	2,10	6	13,2	12,0	150	80	125	200	70	5760	8800
МИК1-100-П	208	105,5	12000	28	0,35	1	1,1	1,0	100	50	80	100	70	1080	1400
МИК2-200-П	417	211,0	24000	56	0,70	2	2,2	2,0	100	50	100	150	70	2020	3100
МИКЗ-З00-П		316,5	36000	84	1,05	3	3,3	3,0	150	70	100	150	70	2940	4500
МИК4-400-П	834	422,0	48000	112	1,40	4	4,4	4,0	150	70	100	150	70	3880	5900
МИК5-500-П	1042	527,5	60000	140	1,75	5	5,5	5,0	150	80	100	200	70	4820	7400
МИК6-600-П	1250	633,0	72000	168	2,10	6	6,6	6,0	150	80	125	200	70	5760	8800
МИК1-100-М	172	105,5	9500		0,35	1	0,55	0,5	100	50	80	100	70	1080	1400
МИК2-200-М	345	211,0	19000	56	0,70	2	1,10	1,0	100	50	100	150	70	2020	3100
МИКЗ-300-М	518	316,5	28500	84	1,05	3	1,65	1,5	150	70	100	150	70	2940	4500
МИК4-400-М	691	422,0	38000	112	1,40	4	2,20	2,0	150	70	100	150	70	3880	5900
МИК5-500-М	863	527,5	47500	140	1,75	5	2,75	2,5	150	80	100	200	70	4820	7400
МИК6-600-М	1036	633,0	57000	168	2,10	6	3,30	3,0	150	80	125	200	70	5760	8800
МИК1-100-ОМ	114	105,5	5500	28	0,35	1	0,25	0,2	100	50	80	100	70	1080	1400
МИК2-200-ОМ		211,0	11000	56	0,70	2	0,50	0,4	100	50	100	150	70	2020	3100
МИ КЗ-З00-ОМ	342	316,5	16500	84	1,05	3	0,75	0,6	150	70	100	150	70	2940	4500
МИК4-400-ОМ	456	422,0		112	1,40	4	1,00	0,8	150	70	100	150	70	3880	5900
МИК5-500-ОМ	570	527,5	27500	140	1,75	5	1,25	1,0	150	80	100	200	70	4820	7400
МИК6-600-ОМ	684	633,0	33000	168	2,10	6	1,50	1,2	150	80	125	200	70	5760	8800

Таблица 2

Фирма, страна, город	Марка конденсатора	Тепловой поток Q (при t_K=35 °C)	Площади теплообменной поверхности, м²	Установленная мощность электродвигателей вентиляторов, кВт	Удельный расход электроэнергии, кВт/кВт	Занимаемая производственная площадь, м²	Удельная занимаемая производственная площадь, м²/кВт	Цинкование
НПФ "Химхолодсервис", Москва	МИК-100	273,0	105,5	2,2	0,0081	2,7	0,010	Оцинкован- ные аппараты
	МИК-200	547,0	211,0	4,4	0,0081	5,1	0,009
	МИК-300	821,0	316,5	6,6	0,0081	7,4	0,009
	МИК-400	1095,0	422,0	8,8	0,0081	9,8	0,009
	МИК-500	1368,0	527,5	11,0	0,0081	12,2	0,009
	МИК-600	1642,0	633,0	13,2	0,0081	14,6	0,009
Baltimore, USA	VXMC-150	646,3	150,0	5,5	0,0085	7,4	0,011
Baltimore, USA	VXM С-250	1077,0	250,0	11,0	0,0102	10,4	0,010
Нutotechnika, Венгрия (выпуск прекращен)	ТКА-140	475,0	140,0	8,8	0,0185	8,5	0,018	Неоцинкован-ные аппараты
Нutotechnika, Венгрия (выпуск прекращен)	ТКА-280	950,0	280,0	17,6	0,0185	17,0	0,018
ХЭМЗ, Украина, Харьков (выпуск прекращен)	ИК-125	400,0	193,0	8,0	0,0225	8,0	0,020
ПО "Металлист", г. Самара (выпуск прекращен)	КАИ-50	138,0	90,0	4,4	0,032	5,3	0,038
	КАИ-100	275,0	180,0	8,8	0,032	5,3	0,036
	КАИ-150	375,0	245,0	13,2	0,032	13,6	0,036
ОАО "Орелхолодмаш", Орел	И К100-400	400,0	162,0	8,8	0,022	9,1	0,023
ОАО "Орелхолодмаш", Орел	И К100-600	600,0	243,0	13,2	0,022	13,3	0,022
