Screw units based on Howden compressors
- Authors: Tovaras N.V., Pinaev S.G., Klimenko V.B., Gimelfarb I.S., Voronkov O.G.
- Issue: Vol 89, No 5 (2000)
- Pages: 17-20
- Section: Articles
- URL: https://freezetech.ru/0023-124X/article/view/106066
- DOI: https://doi.org/10.17816/RF106066
- ID: 106066
Cite item
Full Text
Abstract
At present, the research and production company “Khimholodservis” together with the companies Special Engineered Systems (SES) International (Netherlands) and Howden (Scotland) have organized the production of screw compressor units based on HOWDEN compressors in Nakhabino near Moscow.
The purpose of the new production is the creation of competitive domestic equipment.
A significant part of the components, which are not inferior to the world level, is manufactured by a Russian company. These are oil separators, oil coolers, oil pumps, filters, power shields, frames. Electric motors, welded shut-off valves, non-return and electromagnetic valves are also of domestic production. Compressors, automation system, primary sensors, spare parts are supplied by SES International.
As a result, consumers of Russian refrigeration equipment can purchase high-quality equipment at a much lower cost compared to foreign counterparts.
Full Text
Фирма HOWDEN, входящая в международную группу акционерных обществ HOWDEN, основана более 125 лет назад. Фирма специализируется на проектировании и производстве винтовых компрессоров и нагнетателей с крыльчатками объемного типа, которые продаются во всех странах мира. Она предоставляет клиентам всеобъемлющее послепродажное обслуживание.

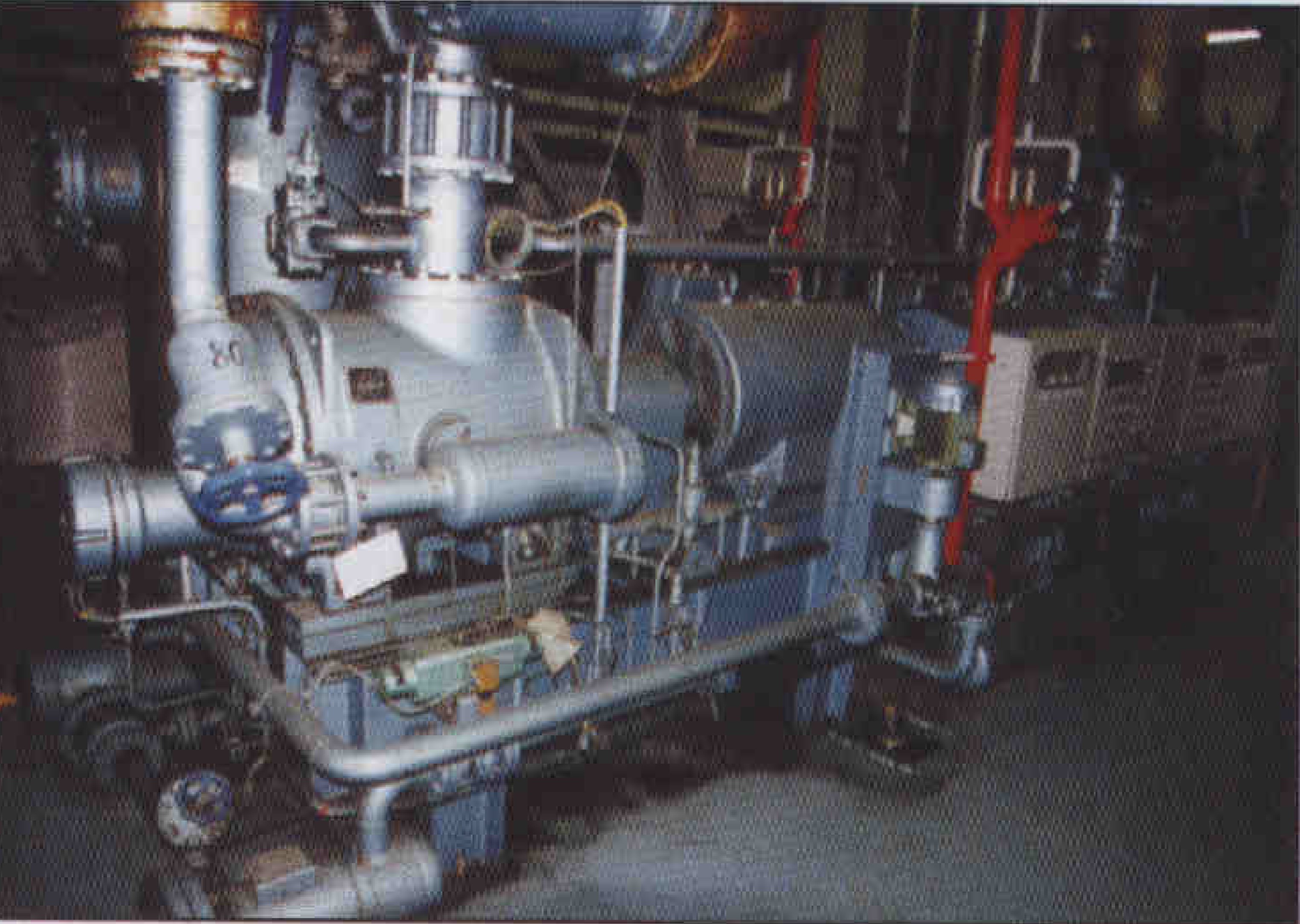

Сотрудники фирмы HOWDEN в Глазго Фреоновый агрегат на базе компрессоров HOWDEN WRV255 в московском объединении «Колосс»
HOWDEN - первая фирма в мире, начавшая выпуск винтовых компрессоров в промышленном масштабе, а также инициатор всех главных нововведений, включая впрыскивание масла. Этот принцип имеет первостепенное значение в области развития технологии производства компрессоров. С момента введения в эксплуатацию в 1957 г. первого винтового холодильного компрессора и до настоящего времени фирма HOWDEN занимает лидирующее положение в области производства винтовых компрессоров.
Диапазон холодопроизводительности Q0 винтовых компрессоров типов WRV И XRV
На сегодняшний день по всему миру установлено свыше 25000 компрессоров HOWDEN. Более 3000 их поставлено фирме SABROE. Крупными потребителями компрессоров HOWDEN являются известные фирмы Frigoscandia, Grenco, Ilka-Mafa, Babcock и др.

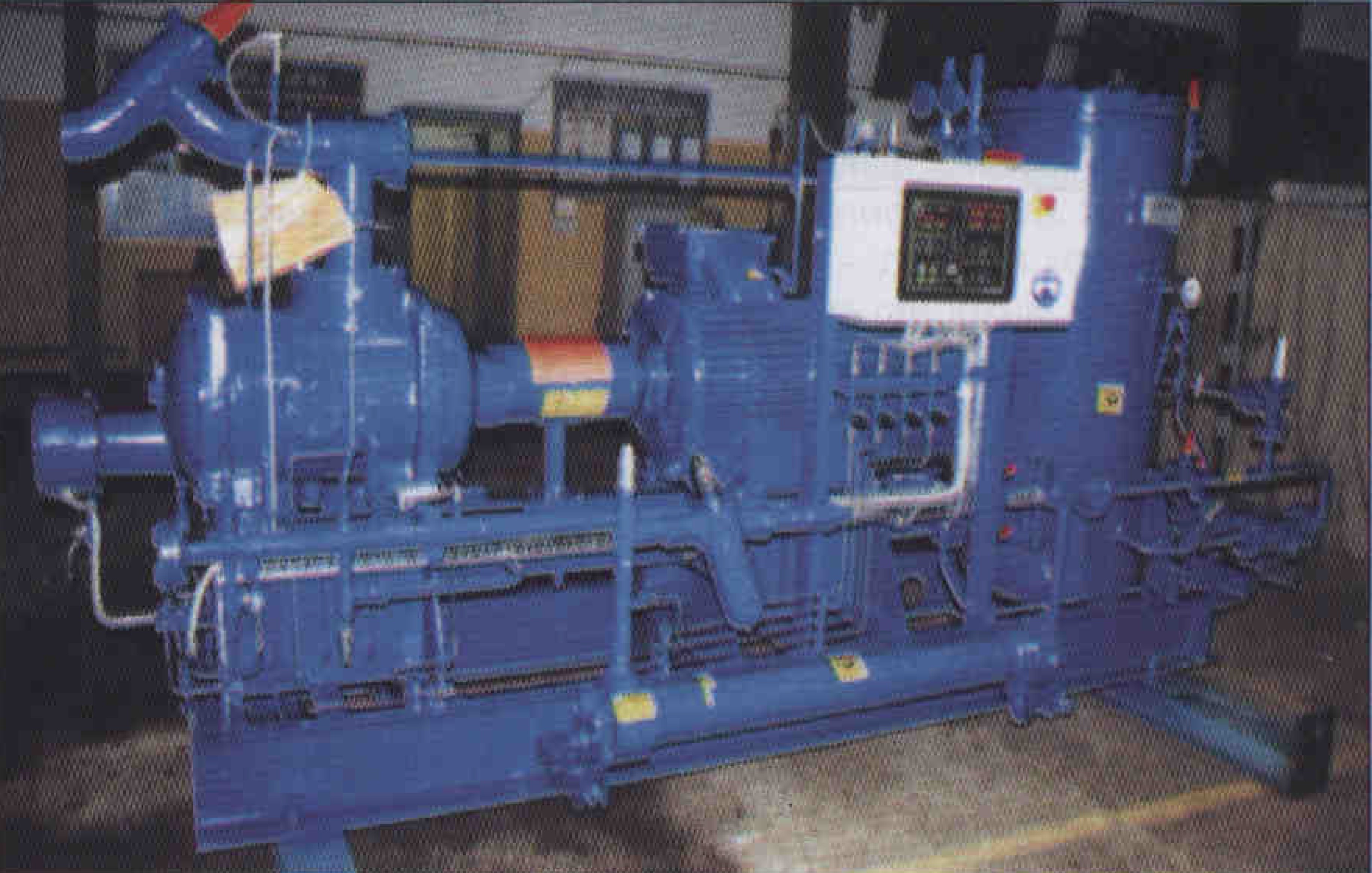

Винтовой компрессорный агрегат WRV 163.180.50, поставленный на Московский холодильник №5/6
В Московском объединении “Колосс” уже более 15 лет надежно работают два фреоновых холодильных агрегата на базе четырех компрессоров Howden WRV255.

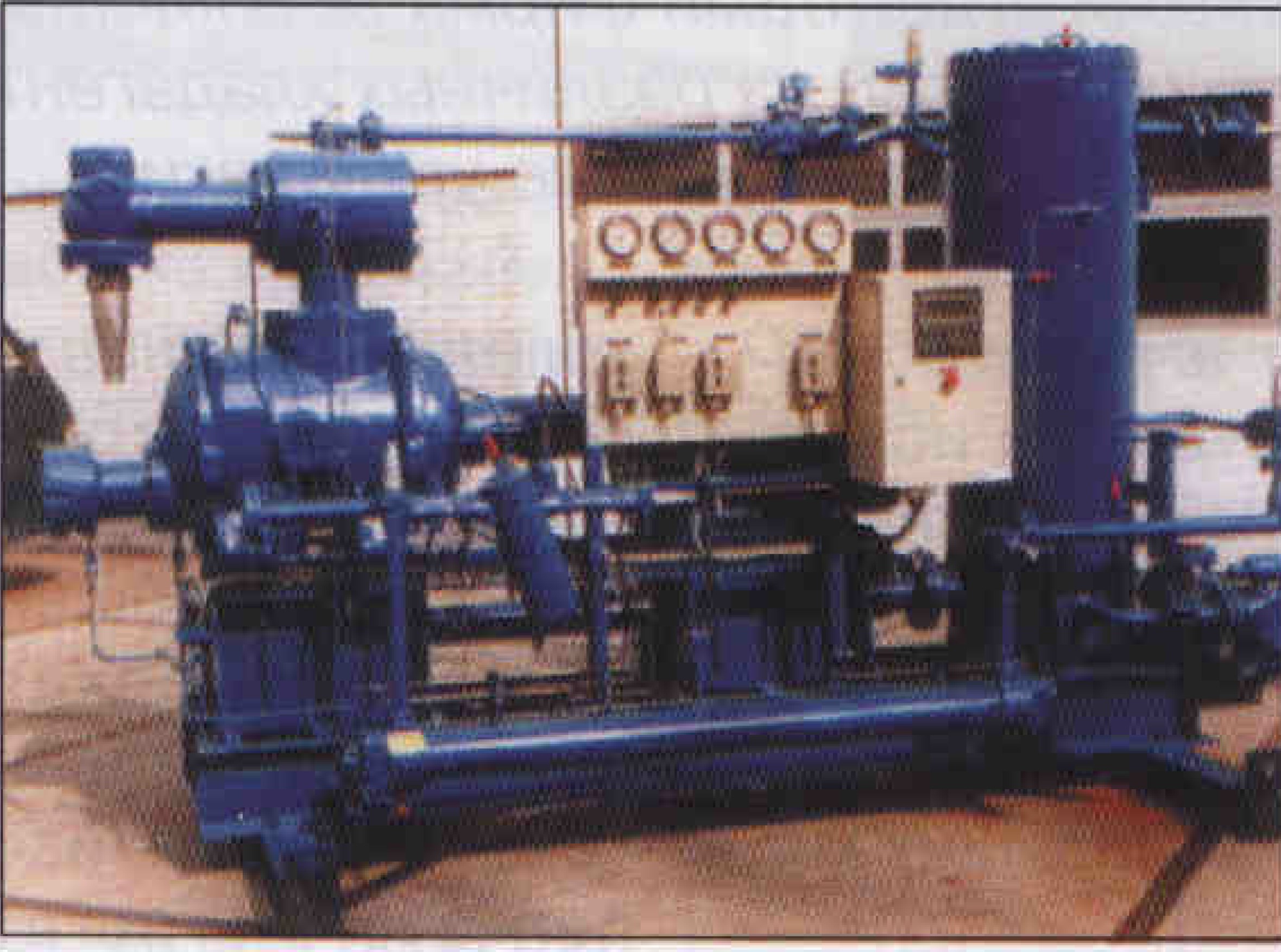

Агрегат на базе винтового компрессора типа WRV Опции: •двойной масляный фильтр • микропроцессорный пульт управления
Безмасляные винтовые компрессоры
Область применения безмасляных винтовых компрессоров HOWDEN весьма обширна: подача сжатого воздуха к потребителям на заводах, шахтах, электростанциях, обеспечение работы пневмоприводов различных приборов, бактериологическая обработка, распыление топлива и саже-обдувка, пневматическая транспортировка цемента, золы, муки и других порошкообразных продуктов, химическая и нефтехимическая обработка продуктов, сжатие азота, метана, этилена, смешанных углеводородов, этана, пропана, не используемого попутного газа на нефтепромыслах, хлора, бутана, пропилена, отходов газа, светильного, топочного, доменного газа, бутадиен стироловой смеси и др.
Винтовые компрессоры с впрыскиванием масла
Область применения компрессоров HOWDEN с впрыскиванием масла -системы кондиционирования воздуха, холодильные установки для замораживания и хранения пищевых продуктов (включая судовые), тепловые насосы, технологические системы охлаждения на химических и пивоваренных заводах, охлаждение шахт и замораживание грунта, сжижение газа, сжатие газообразного топлива для газовых турбин, подземные системы повышения давления воздуха, регенерация диоксида углерода и сбор природного газа, а также сжатие гелия, пропана, бутана, метана, углеводородных смесей с водородом, сжиженного нефтяного газа, бутадиена, битумного дутьевого воздуха, пропилена.
Основные достоинства оборудования HOWDEN
Девиз фирмы HOWDEN высочайшее качество и надежность изделий.

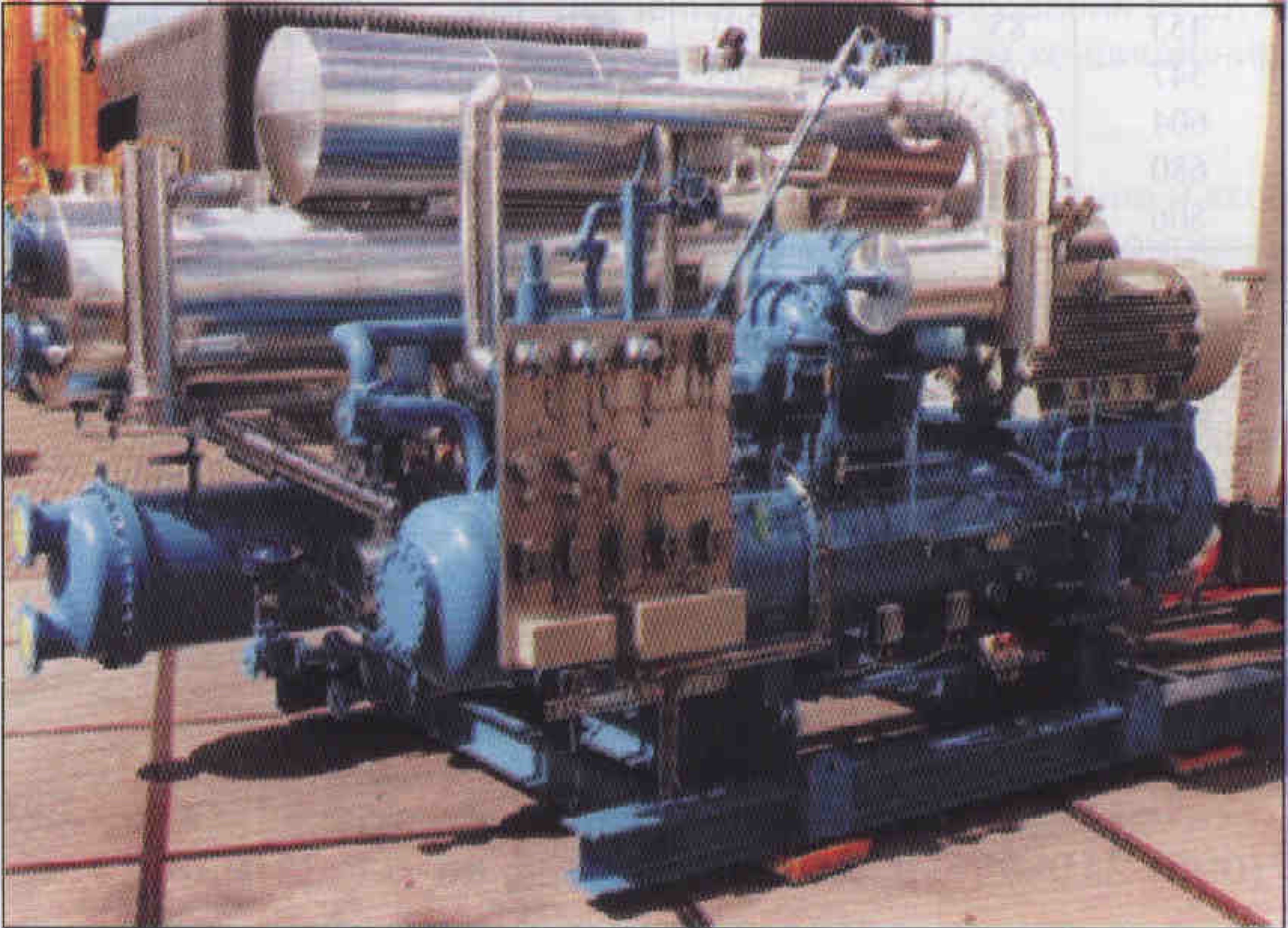

Чиллер на базе винтового компрессора HOWDEN
Фирмой разработаны и выпускаются 29 моделей, перекрывающих по объемной производительности диапазон от 300 до 14000 м3/ч.
Температура кипения может достигать - 57 °C. Диапазон холодопроизводительности при работе на аммиаке в стандартном режиме от 150 до 7000 кВт.

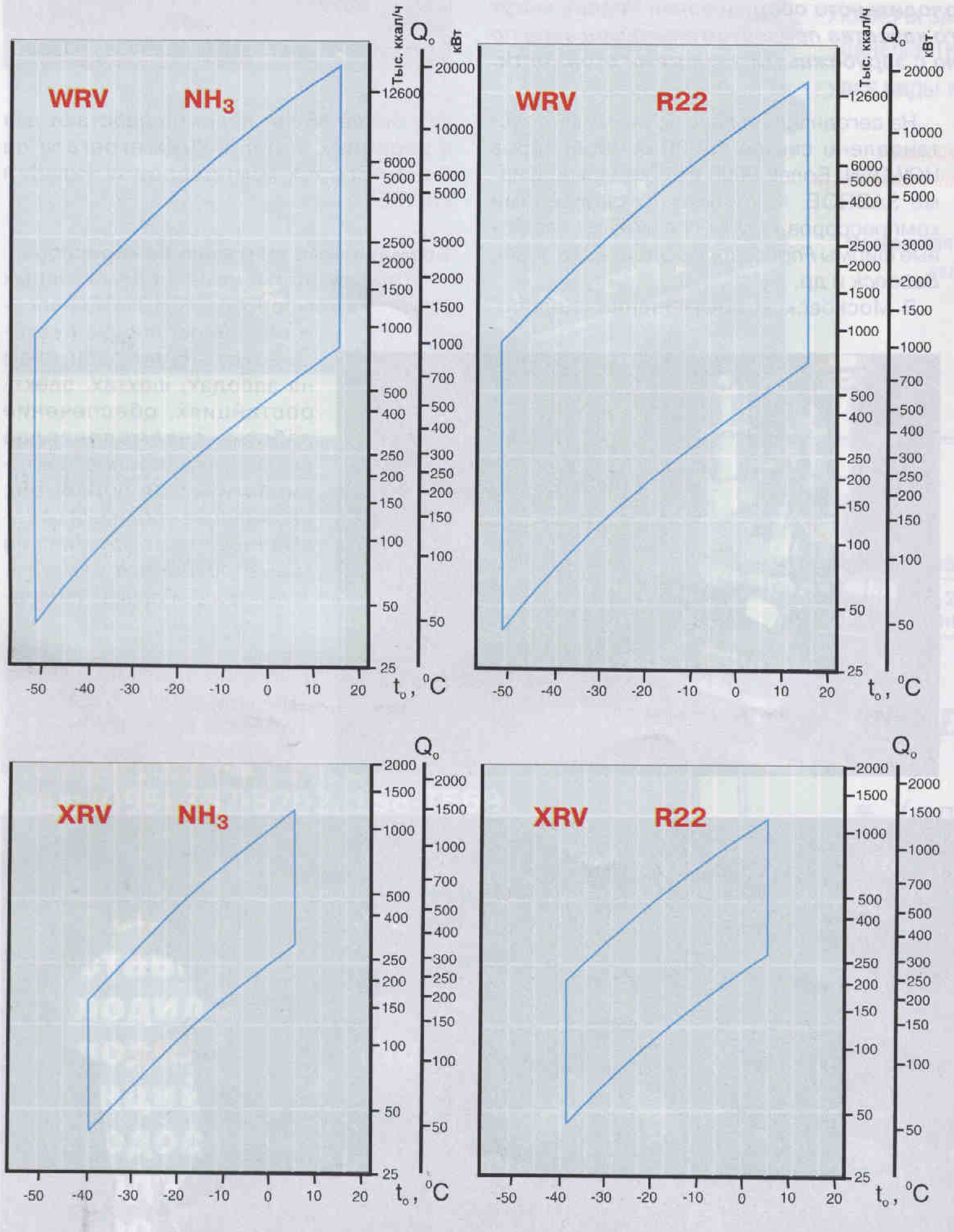

На диаграммах приведены диапазоны холодопроизводительности Qo в зависимости от температуры кипения t0 для компрессоров WRV и XRV.
Агрегат на базе винтового компрессора типа XRV Опции: • система охлаждения масла LRI • пусковой масляный насос • микропроцессорный пульт управления
Таблица 1 Типовой ряд компрессоров WRV и XRV
Серия | Объемная производительность, м/ч | |||||||||
WRV | ||||||||||
Модель | WRV163/1.45 | WRV163/1.80 | WRV204/1.10 | WRV204/1.45 | WRV204/1.65 | WRV204/I.93 | WRV255/1.30 | WRV255/1.11 | WRV255/1.45 | WRV255/1.30 |
| 550 | 680 | 815 | 1095 | 1220 | 1 340 | 1590 | 1755 | 2150 | 2395 |
Модель | WRV255/1.93 | WRV255/2.2O | WRV32I/1.32 | WRV321/1.65 | WRV321/1.93 | WRV321/2.20 | WRV510/J.32 | WRV510/1.65 | WRV510/1.93 |
|
| 2630 | 3190 | 3830 | 4790 | 5260 | 6385 | 7660 | 9575 | 10510 |
|
XRV | ||||||||||
Модель | XRV127R1 | XRV127-R3 | XRV127-R4 | XRV127-R5 | XRV163/1.65 | XRV163/1.93 | XRV204/1.10 | XRV204/1.45 | XRV204/165 | XRV2O4/1.93 |
| 293 | 397 | 489 | 576 | 593 | 710 | 812 | 1070 | 1219 | 1348 |
Весь ряд компрессоров построен на роторах диаметром 127; 163; 204; 255; 321; 510 мм.
Геометрическая степень сжатия 2,1 ...5,8; регулирование производительности-бесступенчатое.
Компрессоры рассчитаны на 50 000 ч работы без капитального ремонта. Используемый профиль винтов способствует продлению срока их службы и снижению уровня шума.
Двойные стенки компрессоров серии WRV обеспечивают безопасность их работы при высоких давлениях, а также низкий уровень шума.
Выпускаются бустерные компрессоры низкого давления, а также высокого давления - до 3 МПа и выше.
Стандартное исполнение корпуса - из чугуна, но по желанию заказчика возможна поставка корпуса из литой стали или из чугуна с шаровидным графитом.
Технические характеристики аммиачных компрессорных агрегатов производства фирмы SES International на базе винтовых компрессоров WRV и XRV
Модель
| Описываемый объем, м/ч
| Холодопроизводительность Qtt, кВт, и потребляемая мощность Na, кВт. при t0tк. °C | Габаритные размеры (LxBx), м
| Масса, кг
| |||||
Go | Q. | N а | |||||||
-35/- | 10 | -10/+35 | -35/+35* | ||||||
XRV 127-RI | 293 | 65 | 13 | 156 | 47 | 61 | 39 | 2,2x1,0х 1.8 | 1600 |
XRV 127-R3 | 397 | 90 | 18 | 218 | 64 | 87 | 53 | 2,2x1,0х 1.8 | 1600 |
XRV I27-R4 | 489 | 114 | 22 | 275 | 79 | 110 | 65 | 2,2x1,0х 1,8 | 1700 |
XRV 127-R5 | 576 | 135 | 26 | 329 | 94 | 133 | 77 | 2,2x1,0x1,8 | 1800 |
XRV 163-165 | 593 | 137 | 26 | 329 | 94 | 133 | 78 | 2.4x1,0x2,1 | 1800 |
XRV 163-193 | 710 | 166 | 31 | 399 | 113 | 163 | 95 | 2.4x1,0x2.1 | 1800 |
XRV 204-110 | 798 | 195 | 37 | 480 | 137 | 191 | 113 | 2,5x1,0x2,2 | 2000 |
XRV 204-145 | 1070 | 273 | 47 | 670 | 174 | 269 | 145 | 2.5x1,0x2,2 | 2000 |
XRV 204-165 | 1219 | 301 | 53 | 735 | 198 | 295 | 165 | 2,5x1,0 <2.2 | 2000 |
XRV 204-193 | 1348 | 324 | 59 | 791 | 216 | 315 | 182 | 2,5x1,0x2,2 | 2000 |
WRV 163-145 | 540 | 132 | 26 | 321 | 88 | 120 | 75 | 3,6x1,3x2.2 | 2300 |
WRV 163-180 | 670 | 164 | 32 | 398 | 106 | 150 | 91 | 3,7x1,3x2,2 | 2400 |
WRV 204-110 | 800 | 203 | 40 | 495 | 137 | 191 | 114 | 3,7x1,3x2.2 | 3200 |
WRV 204-145 | 1077 | 276 | 55 | 672 | 184 | 260 | 154 | 3,9x1,3x2.2 | 3300 |
WRV 204-165 | 1200 | 305 | 58 | 742 | 194 | 287 | 165 | 4,2x1,3x2,2 | 3800 |
WRV 204-193 | 1320 | 343 | 65 | 835 | 221 | 334 | 176 | 4.2x1,3x2,2 | 4000 |
WRV 255-110 | 1561 | 403 | 75 | 982 | 259 | 387 | 214 | 4.4x1.3x2,2 | 4300 |
WRV 255-130 | 1725 | 453 | 85 | 1100 | 291 | 447 | 229 | 4,5x1,4x2.2 | 4300 |
WRV 255-145 | 2120 | 547 | 105 | 1330 | 363 | 526 | 301 | 4,6x1.4x2,2 | 4400 |
WRV 255-165 | 2358 | 604 | 112 | 1470 | 386 | 580 | 320 | 4,8x1,4x2,2 | 4400 |
WRV 255-193 | 2590 | 680 | 131 | 1650 | 452 | 671 | 355 | 4.9x1.4x2,2 | 4500 |
WRV 255-220 | 3145 | 806 | 151 | 1960 | 517 | 774 | 428 | 4.7x1.4x2,2 | 4800 |
WRV 321-132 | 3773 | 974 | 183 | 2380 | 632 | 949 | 521 | 5,1x1, 5x2,6 | 7200 |
WRV 321-165 | 4717 | 1210 | 227 | 2970 | 782 | 1180 | 645 | 5,4x1,5x2.6 | 7400 |
WRV 321-193 | 5180 | 1370 | 255 | 3350 | 900 | 1360 | 705 | 5,5x1,5x2,6 | 7500 |
WRV 321 -220 | 6290 | 1620 | 301 | 3970 | 1030 | 1580 | 848 | 5,9x1,5x2,6 | 8000 |
Примечание. V= 2950 об/мин. Переохлаждение отсутствует. *С экономайзером. |
|
В зависимости от применения и модели возможно использование подшипников скольжения и антифрикционных подшипников качения.
По сравнению с компрессорами других марок компрессоры HOWDEN обеспечивают наибольшую эффективность благодаря оптимальному расположению отверстия экономайзера.
Высокое качество обеспечивается тестированием в соответствии со стандартом ISO 9001.
Фирма производит агрегаты, машины и установки в судовом исполнении, имеет развитую ремонтную и сервисную сеть во многих странах мира. Ее продукция пользуется заслуженным авторитетом и повышенным спросом на флотах ведущих мировых держав.
Для повышения эффективности работы и увеличения холодильного коэффициента при температуре кипения ниже -20 °C агрегаты комплектуются экономайзерами собственной разработки. При температуре кипения -40.. .-45 °C с точки зрения энергопотребления на производство единицы холода выгоднее использовать двух ступенчатые агрегаты. Компрессоры компонуются в двухступенчатый агрегат на одной общей раме.
Экономическая целесообразность использования одноступенчатого с экономайзером или двухступенчатого агрегатов определяется сопоставлением приведенных затрат на выработку единицы холода в каждом конкретном случае. Дело в том, что капитальные затраты на одноступенчатый агрегат с экономайзером существенно ниже, а энергозатраты выше, чем у двухступенчатого.
Опытные специалисты НПФ «Химхолодсервис» готовы оказать помощь в выборе оборудования в зависимости от условий эксплуатации.
Оборудование HOWDEN и SES International сертифицировано и имеет разрешение Госгортехнадзора России на применение во взрывопожароопасных и химически опасных производствах.
НПФ «Химхолодсервис», имеющая эксклюзивные права представителя фирм HOWDEN и SES International в России, осуществляет:
- подбор оборудования необходимой комплектации в зависимости от конкретных условий эксплуатации (температуры кипения, холодопроизводительности, особенностей энергоснабжения, тепловых нагрузок, жест кости охлаждающей воды, степени автоматизации и т.д.);
- поставку на условиях EXW или
- проектную DDP;
- шеф-монтаж;
- пуск и наладку;
- сервисное обслуживание.
НПФ «Химхолодсервис»
поставила винтовой компрессорный агрегат WRV 163.180.50 с силовым шкафом и устройством плавного пуска отечественного производства на Московский холодильник № 5/6, осуществляет привязку, шеф-монтаж и пусконаладку.
