Copper-aluminum heat exchangers "VEZA" and equipment with their use
- Issue: Vol 89, No 8 (2000)
- Pages: 29-32
- Section: Articles
- URL: https://freezetech.ru/0023-124X/article/view/106348
- DOI: https://doi.org/10.17816/RF106348
- ID: 106348
Cite item
Full Text
Abstract
Established in 1995, the Moscow company VEZA is engaged in the production of various types of equipment for ventilation and air conditioning systems of SCR, including central frame-panel block air conditioners KCKP-1O (Fig. 1), copper-aluminum heat exchangers, etc. Two factories in Moskovskaya The regions owned by VEZA have a constantly growing fleet of specialized equipment and provide a large number of large facilities in Moscow and Russia with their products.
Full Text

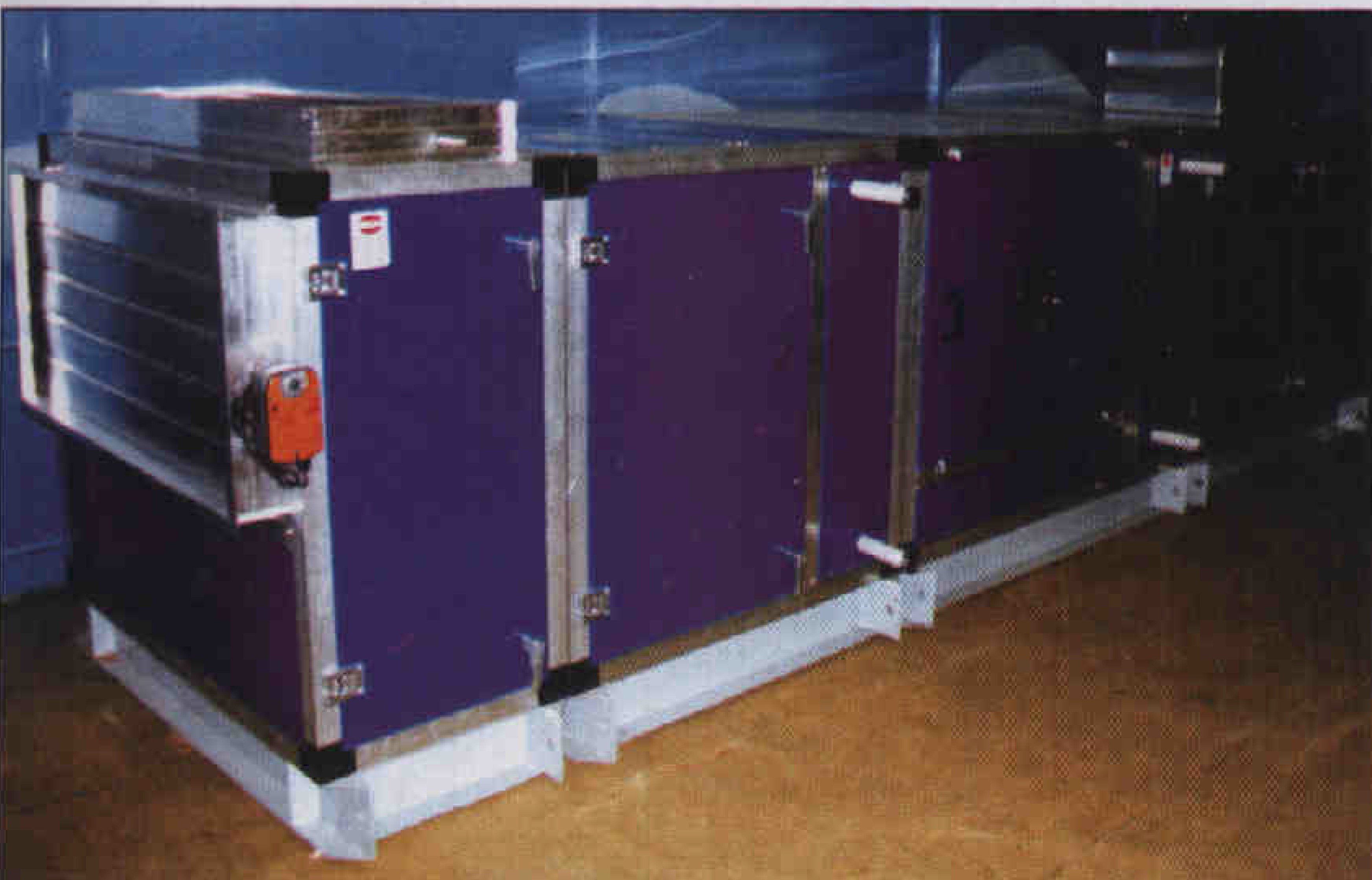

Рис.1. Центральный кондиционер К Ц К П -10 производительностью 8000... 15000м 3/ч (выпускается с 1997г.)
Кроме широчайшей гаммы кондиционеров «ВЕЗА» выпускает до 10 000 шт. в год теплообменников на специализированной линии (рис. 2), поставленной в 1990 г. мировым лидером в производстве теплообменников - фирмой Giintner. Применяемые для изготовления материалы: алюминиевая фольга 0,15...0,25 мм и медная трубка 012, Ох 0,4...0,5 мм.

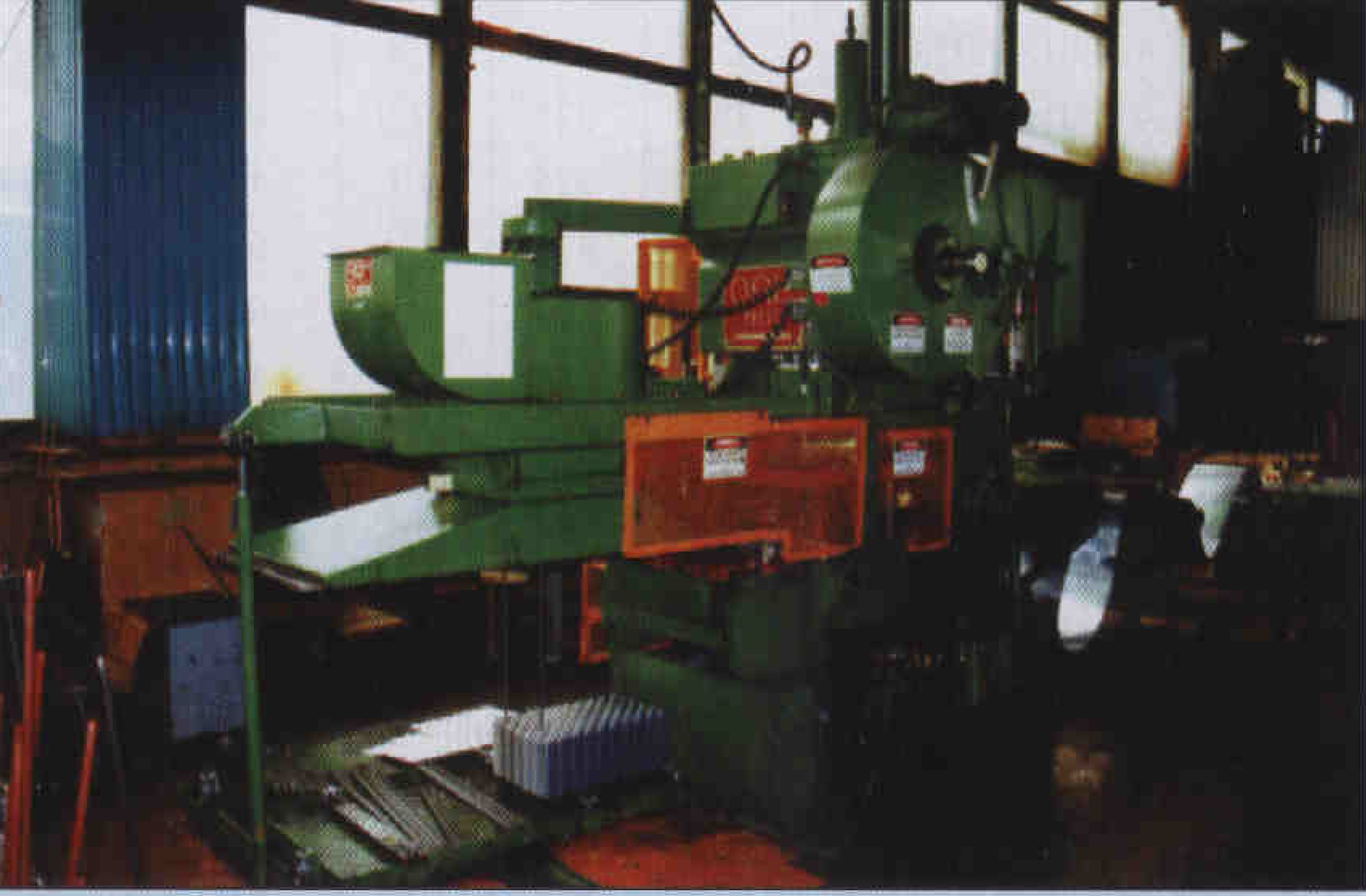

Рис.2. Пресс для штамповки теплообменных пластин на заводе «ВЕЗА» (г.Фрязино)
Базовая геометрия теплообменных поверхностей описывается как 012, Ох 50х 25 мм, габаритные размеры теплообменника до 3,0x2,0 м.
До 1997 г. основными изделиями были водяные калориферы для СКВ. С 1997 г. фирма начала выпуск фреоновых испарителей для СКВ, а также испарителей и конденсаторов для фургонов «ТОНАР».

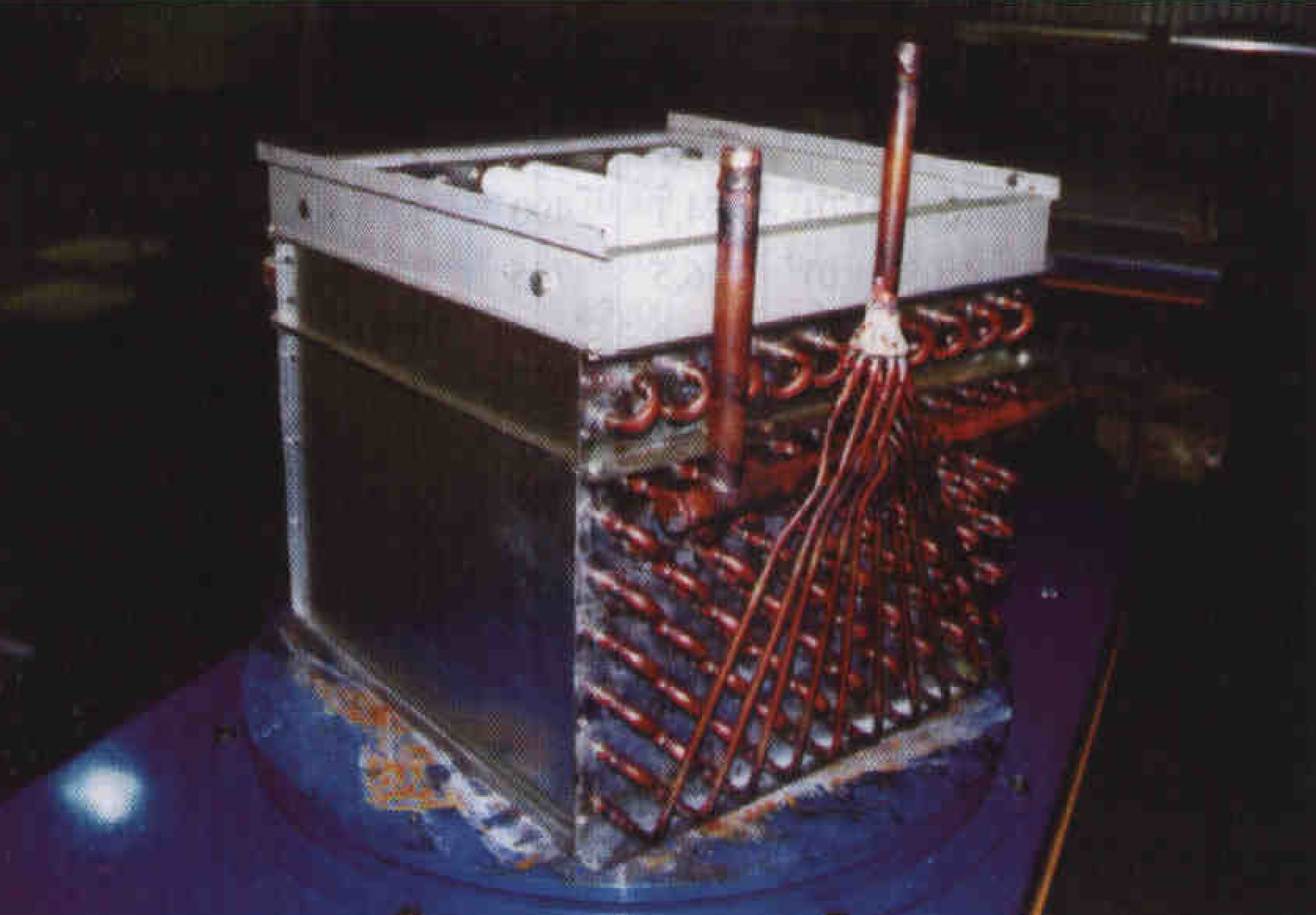

Рис.3. Блок воздухообработки вагонного кондиционера (электронагре ватель, водяной теплообменник, фреоновый воздухоохладитель)
В 1998 г. освоено производство блоков воздухообработки для вагонных кондиционеров фирмы «ЛАНТЕП» (рис.З). Первые вагоны с агрегатами «ВЕЗА» отъездили более 2 лет, даря пассажирам прохладу летом и тепло зимой. Счет вагонов, принятых в эксплуатацию МПС за этот период, идет на тысячи.
Сравнительно недавно было принято решение о развитии производства на базе новых геометрий теплообменных поверхностей 09,55х 25х 22 и 015,85х 50x25 мм для промышленного холодильного оборудования. Сейчас фирма имеет возможность серийно выпускать теплообменники с трубками 09,55 и готовится к установке оборудования под трубку 015,85 мм.
МОДУЛЬНЫЕ АГРЕГАТЫ ВОЗДУШНОГО ОХЛАЖДЕНИЯ
Фирма «ВЕЗА» предлагает собственное оборудование, не уступающее импортному по качеству и характеристикам, - модульные агрегаты воздушного охлаждения (МАВО). Данные агрегаты, работающие как на чистых, так и смесевых хладагентах, предлагаются в качестве конденсаторов и драй-куллеров (сухих градирен).
ФРЕОНОВЫЕ ВОЗДУШНЫЕ КОНДЕНСАТОРЫ «МАВО.420»
Конденсаторы «МАВО» (рис.4) имеют диапазон производительности от 15 до 300 кВт.

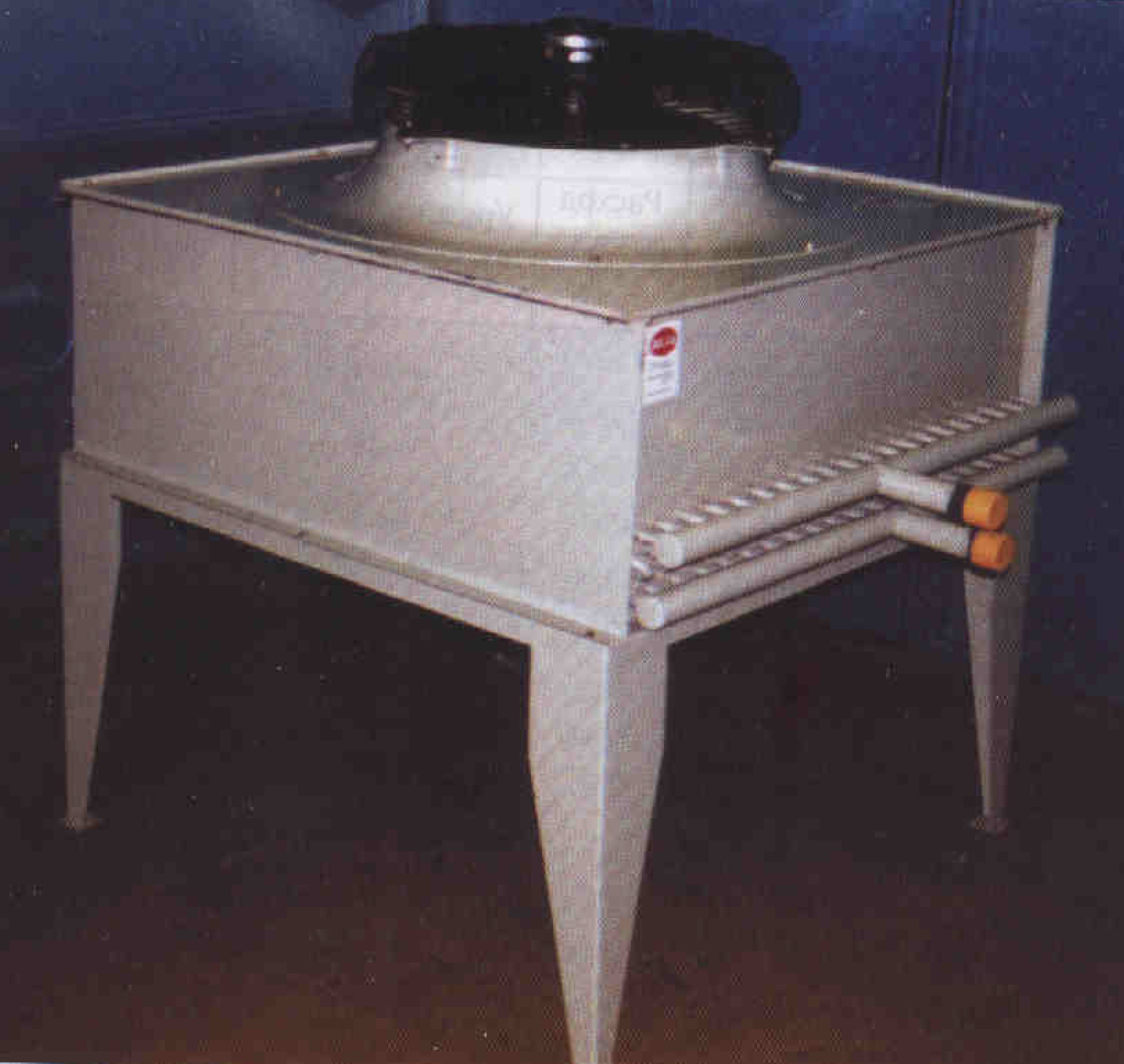

Рис.4. Конденсатор «МАВО-420.01.01.02.02.01» (выпускается с 2000г.)
Для облегчения выбора и унификации всех элементов геометрический ряд МАВО построен из модулей теплообменников не скольких размеров с кратным увеличением их числа. Конструктив, но возможны любые компоновочные решения, а также горизонтальное или вертикальное исполнение корпуса из оцинкованной стали с порошковой окраской.
Как правило, конденсаторы устанавливают снаружи здания.
Учитывая, что максимальные размеры корпуса достигают 3x6 м, а завод находится рядом с Москвой, доля транспортных рас ходов по сравнению с транспортными расходами при доставке им портных аналогов резко уменьшается.
В конденсаторах применяются осевые вентиляторы фирм Nicotra или Ceil-Abegg с трехфазными электродвигателями (380 В) IP-54, которые могут работать с низкой/высокой скоростью, что позволяет подбирать агрегат с допустимым уровнем звукового давления. По желанию заказчиков возможна также комплектация другими вентиляторами, в том числе центробежными, с заключением всех элементов в специальный шумоизолированный корпус.
Теплообменники, изготовляемые и тестируемые на заводе «ВЕЗА», представляют собой пакет, собранный из алюминиевых пластин и пучков медных трубок. Трубки соединяют в последовательные ходы распайкой специальных калачей и коллекторов. Использование «inner grooved tube» (производства фирм Wieland, Outoqumpu) обусловлено возможностью резкого повышения коэффициента теплопередачи от хладагента к трубе за счет рельефа поверхности и увеличения турбулентности потока при контакте с оребренной стенкой. Для сборки таких теплообменников на заводе «ВЕЗА» был изготовлен специальный инструмент, позволяющий «дорновать» трубы.

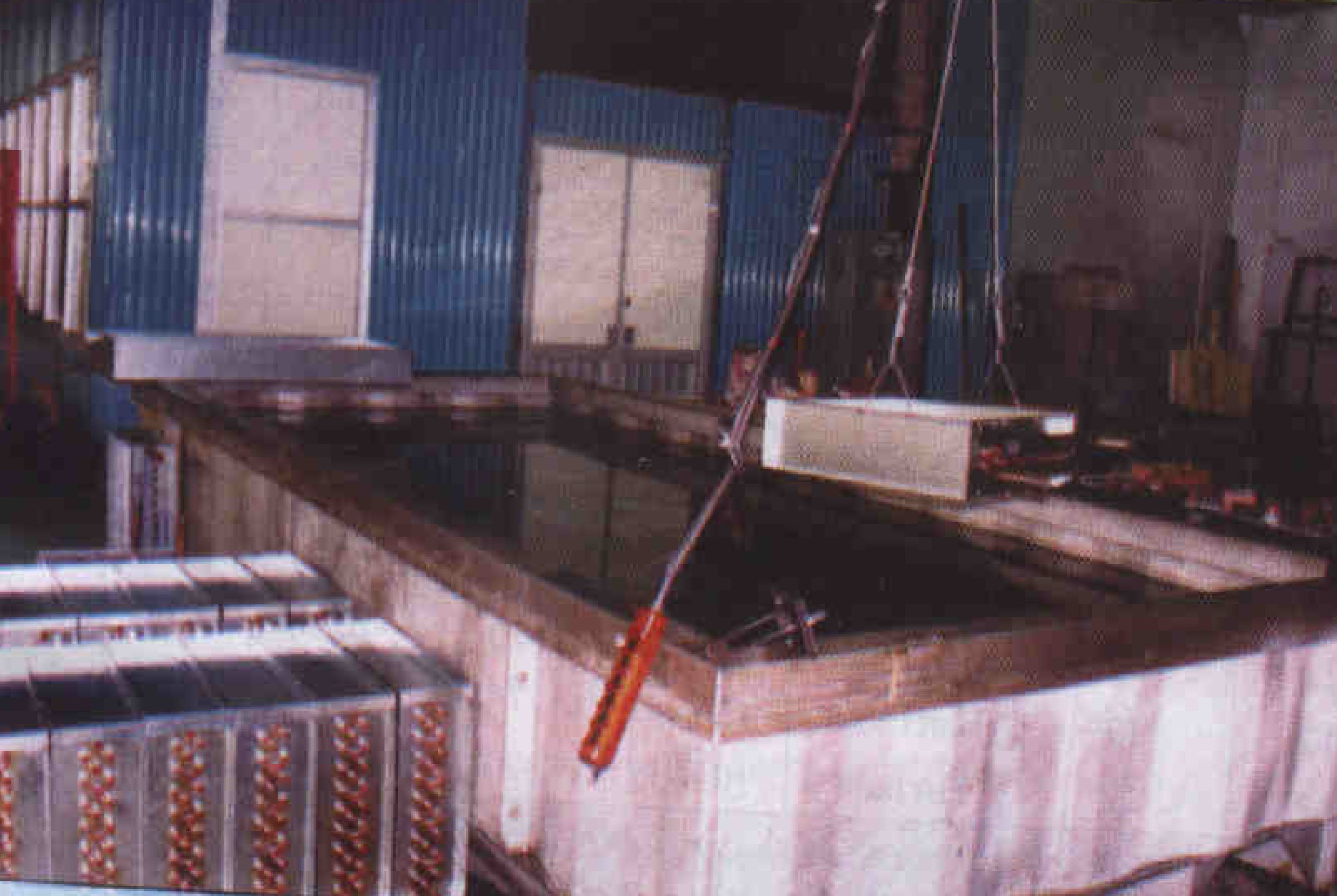

Рис. 5. Бассейн для испытания теплообменников
ХАРАКТЕРИСТИКИ МОДУЛЬНЫХ АГРЕГАТОВ ВОЗДУШНОГО ОХЛАЖДЕНИЯ (МАВО)
Теплообменник Вентилятор Размеры агрегата, мм | ||||||||||||||||
Обозначение агрегата | Q,кВт | G, кг/ч | Сопротивление, кПа | Площадь поверхности, м2 | Число рядов | Площадь фронта, м2 | Число (№ схемы) | Скорость | Расход воздуха м3/ч | Уровень шума, дБ | Длина | Ширина | ||||
МАВО 1.420.01.01.02.01.01 | 13 | 265 | 8,7 | 33 | 2 | 0,8 | 1 | Высокая | 11500 | 64 | 900 | 1100 | ||||
МАВО 1.420.01.01.02.01.01 | 11,7 | 240 | 7.8 | 33 | 2 | 0,8 | 1 | Низкая | 9800 | 59 | 900 | 1100 | ||||
МАВО 1.420.01.01.03.01.01 | 18,4 | 375 | 12.9 | 49,6 | 3 | 0.8 | 1 | Высокая | 10800 | 64 | 900 | 1100 | ||||
МАВ01.420.01.01.03.01.01 | 15,9 | 325 | 10 | 49,6 | 3 | 0,8 | 1 | Низкая | 8300 | 59 | 900 | 1100 | ||||
МАВО1.420.01.01.04.01.01 | 23 | 470 | 25,5 | 66,1 | 4 | 0,8 | 1 | Высокая | 10200 | 64 | 900 | 1100 | ||||
MAB01.420.01.01.04.0I.01 | 19,7 | 400 | 19,2 | 66,1 | 4 | 0,8 | 1 | Низкая | 7700 | 59 | 900 | 1100 | ||||
МАВО 1.420.01.01.02.02.01 |
| 320 | 15 | 41,3 | 2 | 1 | 1 | Высокая | 12150 | 64 | 1100 | 1100 | ||||
МАВО 1.420.01.01.02.02.01 | 14,2 | 290 | 12,6 | 41,3 | 2 |
| 1 | Низкая | 9700 | 59 | 1100 | 1100 | ||||
МАВО 1.420.01.01.03.02.01 | 21,3 | 435 | 12,6 | 62 | 3 | 1 | 1 | Высокая | 11650 | 64 | 1100 | 1100 | ||||
МАВО 1.420.01.01.03.02.01 | 19.1 | 390 | 10,4 | 62 | 3 | 1 | 1 | Низкая | 9200 | 59 | 1100 | 1100 | ||||
МАВО 1.420.01.01.04.02.01 | 26,5 | 540 | 18,4 | 82,6 | 4 |
| 1 | Высокая | 11200 | 64 | 1100 | 1100 | ||||
МАВО 1.420.01.01.04.02.01 | 23 | 470 | 14,4 | 82,6 | 4 | 1 | 1 | Низкая | 9700 | 59 | 1100 | 1100 | ||||
МАВО 1.420.01.01.02.03.01 | 18,1 | 370 | 23.3 | 49,6 | 2 | 1.2 | 1 | Высокая | 12550 | 64 | 1300 | 1100 | ||||
МАВ01.420.01.01.02.03.01 | 16,2 | 330 | 14 | 49,6 | 2 | 1,2 | 1 | Низкая | 10200 | 59 | 1300 | 1100 | ||||
МАВО 1.420.01.01.03.03.01 | 24,5 | 500 | 19,3 | 74,3 | 3 | 1,2 | 1 | Высокая | 12200 | 64 | 1300 | 1100 | ||||
МАВ01.420.01.01.03.03.01 | 21,5 | 440 | 15,4 | 74,3 | 3 | 1,2 | 1 | Н изкая | 9700 | 59 | 1300 | 1100 | ||||
МАВО 1.420.01.01.04.03.01 | 29,7 | 605 | 16,2 | 99,1 | 4 | 1.2 | 1 | Высокая | 11800 | 64 | 1300 | 1100 | ||||
МАВО 1.420.01.01.04.03.01 | 25,9 | 530 | 12,9 | 99,1 | 4 | 1.2 | 1 | Низкая | 9300 | 59 | 1300 | 1100 | ||||
МАВО 1.420.01.02.02.01.01 | 26,7 | 545 | 15 | 66,1 | 2 | 1.6 | 2 | Высокая | 23000 | 67 | 1700 | 1100 | ||||
МАВО 1.420.01.02.02.01.01 | 24,1 | 490 | 12,3 | 66,1 | 2 | 1,6 | 2 | Низкая | 18000 | 62 | 1700 | 1100 | ||||
МАВО 1.420.01.02.03.01.01 | 36,5 | 745 | 12,8 | 99,1 | 3 | 1,6 | 2 | Высокая | 21600 | 67 | 1700 | 1100 | ||||
МАВО1.420.01.02.03.01.01 | 31,9 | 650 | 10 | 99,1 | 3 | 1,6 | 2 | Низкая | 16600 | 62 | 1700 | 1100 | ||||
МАВО 1.420.01.02.04.01.01 | 45,8 | 935 | 25,2 | 132,2 | 4 | 1,6 | 2 | Высокая | 20400 | 67 | 1700 | 1100 | ||||
МАВО 1.420.01.02.04.01.01 | 39,2 | 800 | 19,2 | 132,2 | 4 | 1,6 | 2 | Низкая | 15400 | 62 | 1700 | 1100 | ||||
МАВ01.420.01.02.02.02.01 | 31,9 | 650 | 25,5 | 82,6 | 2 | 2 | 2 | Высокая | 24300 | 67 | 2100 | 1100 | ||||
МАВО 1.420.01.02.02.02.01 | 29 | 590 | 21,4 | 82,6 | 2 | 2 | 2 | Низкая | 19400 | 62 | 2100 | 1100 |
Каждый теплообменник испытывается в бассейне (рис.5) воз духом под давлением 26...28 бар. Отметка «ИСПЫТАН» проставляется в паспорте. Для увеличения жесткости в конструкцию дополнительно вводятся поддерживающие перегородки, защищающие от повреждения тонкие медные трубки. Кроме основного ряда агрегатов воздушного охлаждения (см. таблицу) имеется возможность рассчитывать и изготовлять любые нестандартные модификации, например, с центробежными вентиляторами.
ДРАЙ-КУЛЛЕРЫ (СУХИЕ ГРАДИРНИ) «МАВО.520»
Для замены существующих обычных «мокрых» градирен, отличающихся повышенным расходом воды, относительно низкой эффективностью охлаждения жидкости и высокой подверженностью коррозии конструкционных элементов, фирма «ВЕЗА» предлагает поставку драй-куллеров полной заводской готовности собственного производства на базе современных технологий.
Теплообменник «МАВО.520» создан для работы на водных растворах незамерзающих жидкостей различных концентраций. (Технические характеристики «МАВО.520» могут быть высланы по почте.) Кроме пищевой промышленности, супермаркетов и хладокомбинатов драй-куллеры эффективно применяются совместно с чиллерами с водяными конденсаторами в системах кондиционирования воздуха. В этом случае компрессорный агрегат можно разместить в звукоизолированных технических помещениях, а драй- куллер установить на крыше или специальной площадке.
ФРЕОНОВЫЕ ИСПАРИТЕЛИ С КОНВЕКТИВНОЙ И ПРИНУДИТЕЛЬНОЙ ЦИРКУЛЯЦИЕЙ ВОЗДУХА
Существующие в данный момент на заводе «ВЕЗА» технологические возможности позволяют изготовлять батареи с максимальным шагом пластин 4,2...4,6 мм, что сокращает время между отпайками. Поэтому построение малогабаритных воздухоохлаждающих агрегатов на базе осевых вентиляторов для температур -8...-5 °C и особенно для температур выше 0 °C вполне возможно.
В конце 2000 г. фирма «ВЕЗА» намерена представить ряд воздухоохладителей на базе осевых вентиляторов 0315...630 мм .
РЕКУПЕРАТИВНЫЕ ТЕПЛООБМЕННИКИ ДЛЯ СКВ
В настоящее время тарифы на тепло, газ и электроэнергию стремительно догоняют мировой уровень, что позволяет более реально оценивать применение рекуперации с промежуточным тепло носителем или тепловым насосом (рис.6). Фирма «ВЕЗА» предоставляет широкие возможности для решения задач подбора теплообменников-утилизаторов собственного производства. Особенность подбора состоит в большой свободе выбора по параметрам (габариты, гидравлика, КПД ).

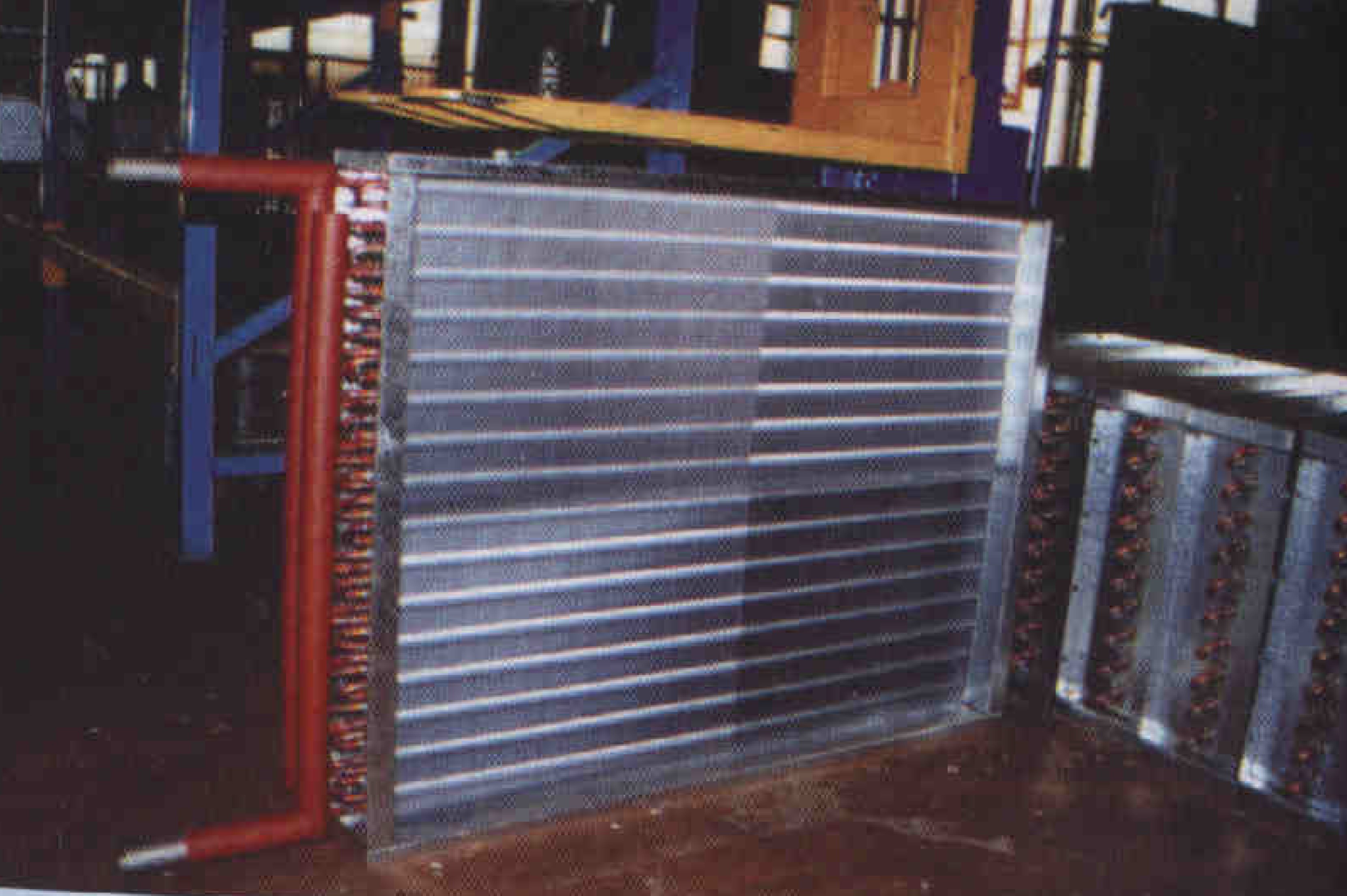

Рис. 6. Рекуперативные теплообменники для систем кондиционировнаия воздуха
ВОЗДУХОНАГРЕВАТЕЛИ И ОХЛАДИТЕЛИ ДЛЯ СКВ
На сегодняшний день в Москве и других городах России смонтированы тысячи центральных и мини-систем кондиционирования с нагревателями и воздухоохладителями, работающими как на перегретой воде, так и на воде с температурой 6...8 °C, а также на растворах гликоля и пропиленгликоля, и, конечно же, на фреонах.
Зачастую ошибки при подборе, монтаже или обслуживании таких систем приводят к авариям и разрушению теплообменников со всеми вытекающими отсюда последствиями. В последние 3 года техотделом фирмы «ВЕЗА» рассчитывается и сдается в производство до 1000 теплообменников только для замены импортных изделий. Кроме того, квалифицированный ремонт осуществляется на месте или с демонтажем и вывозом на завод «ВЕЗА». Срок за мены составляет обычно до 3 недель, а срочно - до 1 недели, при этом предоставляется заводская гарантия, а также квалифицированные консультации.
