Теплоснабжение с использованием тепловых насосов как альтернатива прямому сжиганию органического топлива или электроотоплению, получает все большее распространение в мире, являясь основным средством экономии невозобновляемых источников энергии. Кондиционирование воздуха, создавая комфортные условия в странах с умеренным климатом, постепенно становится жизненно необходимой частью быта в жарких странах. В последние годы пристальное внимание обращено на комбинированные системы теплохолодоснабжения (СТХС), способные выполнять функции как холодильной машины (ХМ), так и теплового насоса (TH).

Важной особенностью применения СТХС в странах с жарким климатом является возможность использования в качестве источника низкопотенциальной теплоты (ИНТ) для ее работы в режиме TH окружающего воздуха, температура которого не опускается ниже О °С. Поэтому здесь можно использовать обратимые СТХС (лето - зима), включающие также и круглогодичное горячее водоснабжение (ГВС).

В настоящей работе рассматриваются вопросы, связанные с расчетом СТХС для типового жилого дома в столице Египта Каире. В качестве критерия энергетической эффективности таких многоцелевых систем принят эксергетический КПД. Экономическая эффективность системы оценивается по стоимости выработанной энергии с учетом термодинамической ценности потоков теплоты, имеющих различный температурный потенциал [3].
Сегодня в Каире комфортные условия, как правило, обеспечиваются только в элитных домах дорогостоящими и энергетически неэффективными средствами (автономные кондиционеры, электрообогрев, электробойлеры и др.). Использование рационально спроектированных относительно дешевых и экономичных СТХС позволит расширить сферу комфортного жизнеобеспечения населения.

Большую часть застройки Каира составляют пятиэтажные десятиквартирные жилые дома, на каждом этаже которых расположено по две квартиры, рассчитанные на семью в среднем из 5 человек. Такой типовой дом (см. фото) и рассматривается в качестве объекта применения комбинированной СТХС.



Типовой 5-этажный жилой дом в Каире



Ограждающие конструкции дома выполнены из бетонных плит с теплоизоляцией из минерального войлока. Полезная площадь дома и объем жилых помещений составляют соответственно 855 м2 и 2479,5 м3. Площади поверхности окон на каждом этаже, ориентированных на север/юг/запад/восток, равны соответственно 18/18/3/3 м2. Дом обеспечен холодной водой от городской сети, оборудован естественной вытяжной системой вентиляции из кухонь. Централизованная система горячего водоснабжения и отопления отсутствует. В индивидуальном порядке квартиры могут быть оборудованы электронагревателями воды и напольными кондиционерами, выбор которых определяется финансовыми возможностями хозяина квартиры, а не технико-экономической целесообразностью.

Комфортные условия проживания в рассматриваемом жилом доме, а именно: поддержание требуемого уровня температуры и относительной влажности воздуха в помещениях, а также круглогодичное горячее водоснабжение целесообразно обеспечивать с помощью СТХС парокомпрессионного типа.

Климатические условия на большей части территории Египта соответствуют зоне пустынь и полупустынь. Годовая динамика среднемесячных температур воздушного бассейна на широте Каира представлена в табл. 1.



Таблица 1. Динамика среднемесячных температур воздуха на широте Каира

Месяц

1

2

3

4

5

6

7

8

9

10

11

12

Дневная температура, °С

21

22

24

27

30

32

33

33

31

29

26

23

Ночная температура, °С

8

9

11

14

17

20

21

22

20

18

14

10


На основании анализа систематизированных данных по дневной и ночной температурам воздуха в летний и зимний периоды обычного года приняты исходные условия расчета СТХС (табл. 2). Расчетные температуры воздуха в помещениях принимали, исходя из требований поддержания комфортных условий жизнедеятельности человека, которые регламентируются соответствующими санитарными нормами. Температуры теплоносителей при максимальных нагрузках охлаждения, отопления и ГВС, выбранные с учетом рационального использования теплообменников в помещениях дома, также приведены в табл. 2. По температурным условиям календарный год в Египте может быть разделен на два сезона: зимний (декабрь-март) и летний (апрель-ноябрь).



Таблица 2. Исходные данные для расчета СТХС

Исходные условия

Летний период (апрель-ноябрь)

Зимний период (декабрь-март)

Среднесуточная температура атмосферного воздуха, °С (К)

24 (297)

16 (289)

Максимальная дневная температура атмосферного воздуха, °С

33

24

Минимальная ночная температура атмосферного воздуха, °С

14

Средняя температура воды, °С

27

22

Температура воздуха в помещении, °С

24

21

Температура хладоносителя, °С: на входе в МТХС на выходе из МТХС

20

8

Температура теплоносителя, °С: на входе в МТХС на выходе из МТХС

30

40

Температура воды TBC, °С: на входе в МТХС на выходе из МТХС

27

55

22

60

Холодопроизводительность, кВт: максимальная минимальная средняя за период

120

25

72,5

Теплопроизводительность, кВт: максимальная минимальная средняя за период

70

15

42,5

Тепловая мощность ГВС, кВт

12

15

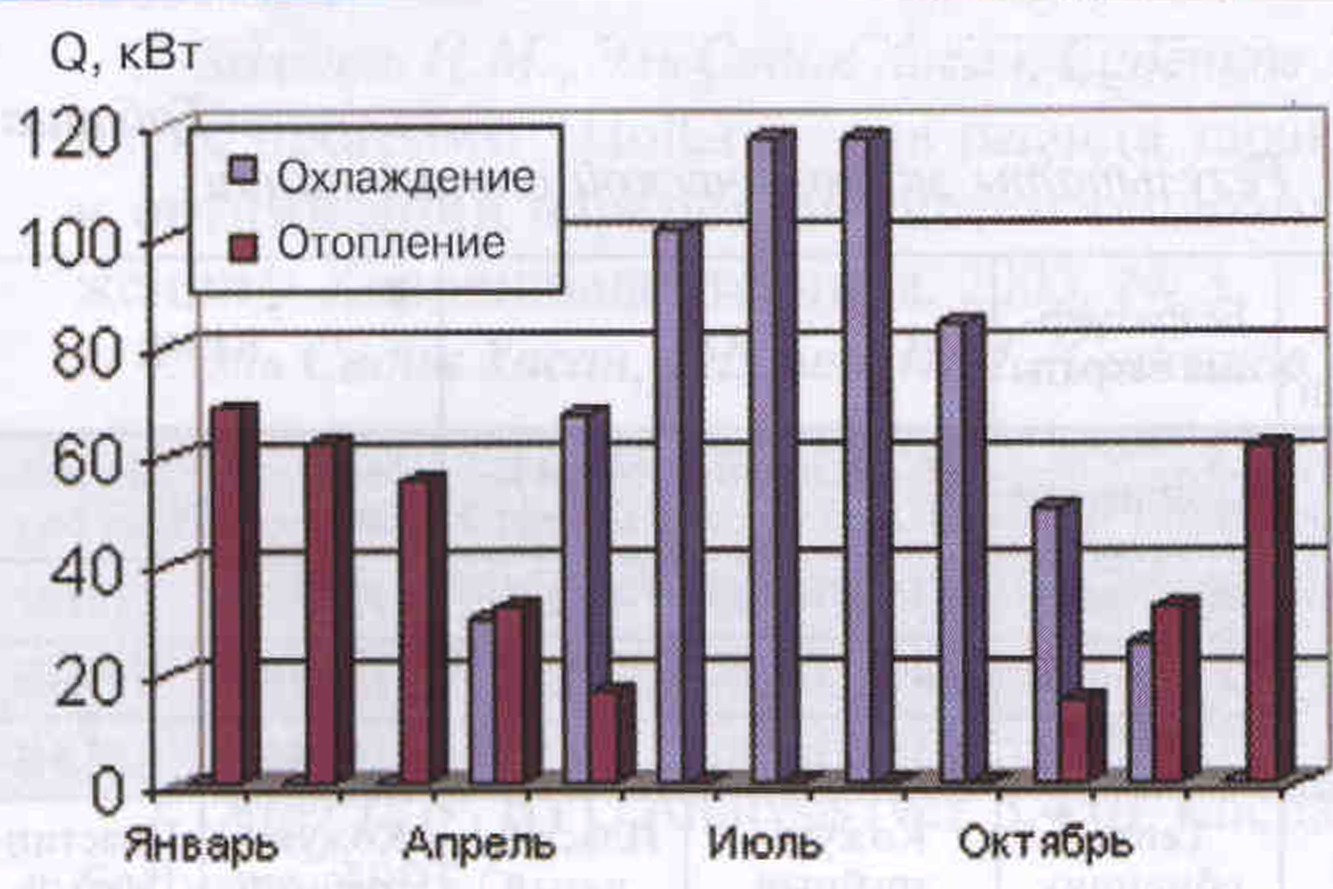

Теплотехнический расчет годового распределения нагрузок теплоснабжения, холодопотребления (рис. 1) и ГВС для выбранного дома при исходных температурах (см. табл. 2) был проведен с учетом строительных характеристик здания по программе BTU Analysis [5].



Рис. 1. Расчетная диаграмма годового теплохолодопотребления жилого дома



По результатам расчета выбраны нагрузки отопления, охлаждения и ГВС для летнего и зимнего периодов работы СТХС (см. табл. 2). При этом учтено, что СТХС должна обеспечить максимальную холодо- и теплопроизводительность.

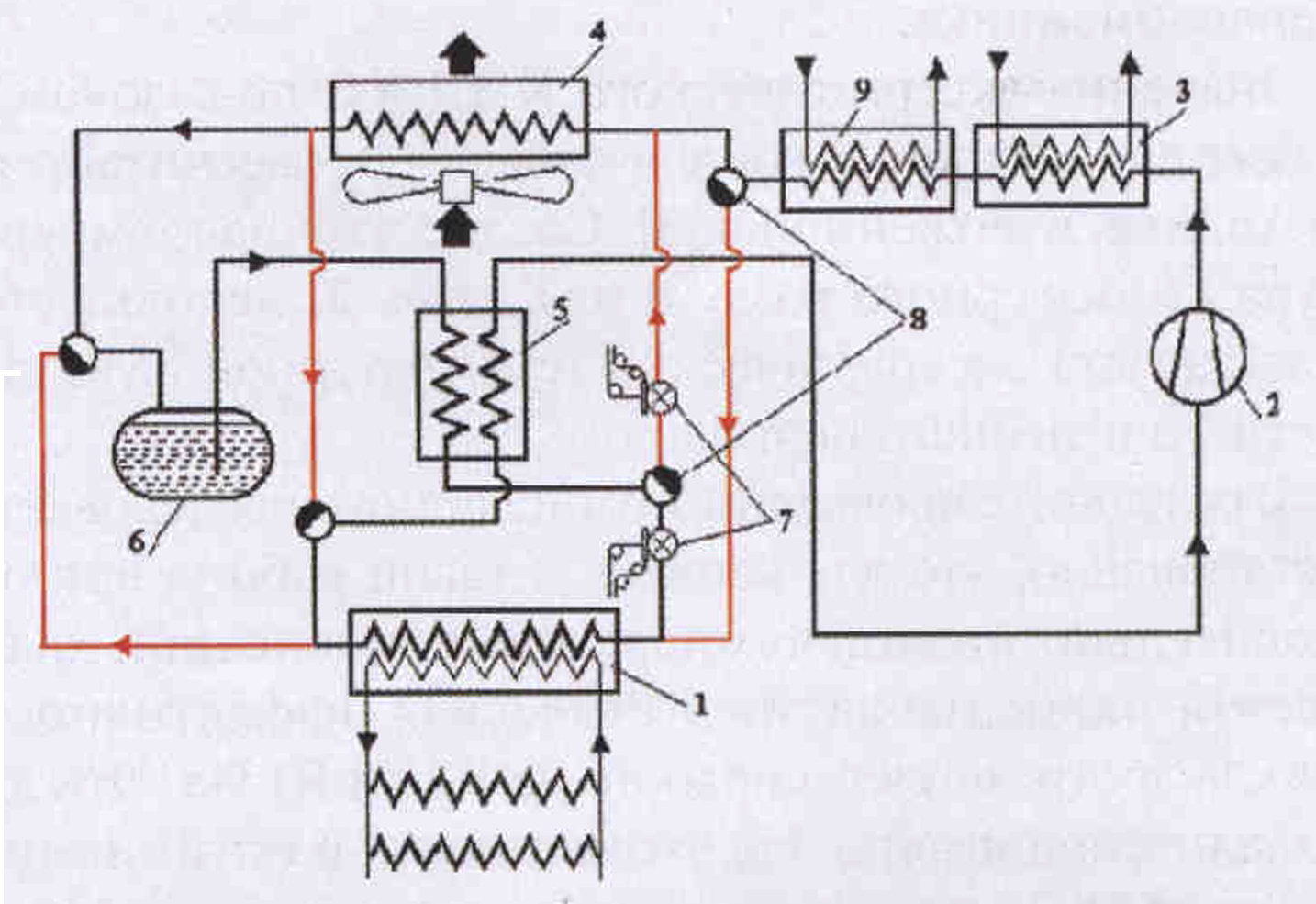

Для обеспечения круглогодичного охлаждения, отопления и ГВС типового жилого дома предложена схема обратимой парокомпрессионной машины (МТХС) как основного элемента СТХС (рис. 2). Летний режим работы МТХС обозначен черными линиями, зимний — красными. Переключение режимов осуществляется с помощью вентилей 8.



Рис. 2. Принципиальная тепловая схема обратимой МТХС: 1 — теплообменник рабочее вещество — теплоноситель (сетевая вода), работающий как испаритель в летний период и как конденсатор в зимний; 2 — одноступенчатый компрессор; 3 — теплообменник рабочее вещество - вода для ГВС; 4 — теплообменник рабочее вещество - воздух, работающий как воздушный конденсатор в летний период и как испаритель в зимний; 5 — регенеративный теплообменник; 6 — ресивер; 7 — регулирующая арматура; 8 — запорная арматура; 9 — дополнительный теплообменник-подогреватель технической воды



Для предлагаемой схемы МТХС было проведено расчетное исследование энергетических характеристик и экономических показателей при работе на четырех рабочих веществах: моновешествах (R22 и R134a) и смесевых хладагентах (R404A и R407C). Рабочие вещества выбраны из числа хладагентов среднего давления с учетом их доступности и экологической безопасности [6].

Энергетическая оптимизация компрессорной системы (КС) - основного элемента МТХС - проведена путем сравнения эксергетических КПД циклов (табл. 3) без регенерации (1 ) и регенеративных циклов (2), а для смесевых зеотропных хладагентов R404A и R407C также регенеративных циклов без докипания (*) и с докипанием (**) [2] жидкого хладагента в регенеративном теплообменнике.



Таблица 3. Сравнение циклов при энергетической оптимизации КС

Показатели

R22

R134a

R407*

R407C**

R404A*

R404A**

1

2

1

2

1

2

1

2

1

2

1

2

Давление кипения р0, МПа

0,5838

0,3496

0,585

0,604

0,7183

0,7194

Давление конденсации pк, МПа

1,729

1,1597

1,836

1,836

2,0885

2,0885

πe=pк/p0

2,962

3,317

3,135

3,04

2,908

2,903

Удельная объемная холодопроизводительность qv, кДж/м3

3726

3703

2367

2457

3659

3715

3782

3856

3531

3971

3532

3977

ηе, лето

0,41

0,447

0,346

0,423

0,389

0,398

0,401

0,413

0,338

0,371

0,339

0,374

ηе, зима

0,543

0,591

0,423

0,503

0,469

0,515

0,481

0,532

0,44

0,507

0,446

0,512

ηе, ср. год.

0,429

0,519

0,425

0,489

0,429

0,457

0,441

0,473

0,39

0,439

0,392

0,443



Значения эксергетического КПД КС по сезонам, а также его среднегодовое значение ηсср.год рассчитаны по методике, изложенной в [3]. Среднесуточная температура атмосферного воздуха (см. табл. 2) используется для расчета эксергетической температурной функции летнего и зимнего периодов.

В результате проведенного численного исследования установлено, что для данных условий работы при относительно низкой температуре конденсации хладагента наибольшая энергетическая эффективность цикла достигается при работе на R22 и R134a. Эти два хладагента приняты для экономической оптимизации КС и МТХС.

Экономическую оптимизацию КС проводили путем расчета вариантов безразмерных затрат [1]:

ZОКС=(1ηэεе+jкм1Q¯Pξкмtξэ)Е¯,   (1)

где ηэ - КПД привода компрессора;

εе - эффективный холодильный коэффициент;

jкм=Yкм/Vт, (кг·ч)/м3,

Yкм — масса компрессора, кг,

Vт — теоретическая объемная производительность компрессора, м3/ч;

Q=Q0/Vт, (кВт·ч)/м3,

Q0 — холодопроизводительность, кВт;

Р — доля отчислений от балансовой стоимости оборудования на реновацию;

t - время работы системы, ч;

ξкм _ Удельная стоимость компрессора, долл./кг;

ξэ - стоимость электроэнергии, долл./(кВт•ч). В расчетах принято ξэ =0,05 долл./(кВт ч);

E=Q0Eл(з)

ΣEл(з) — суммарная эксергия, кВт [3].

Для сравнения были выбраны бессальниковые компрессоры двух модельных рядов (двух различных фирм), технико-экономические характеристики которых даны в табл. 4. Производительность компрессора выбрана из условия обеспечения требуемой холодопроизводительности с использованием двух компрессоров с учетом сезонного изменения холодильных и отопительных нагрузок (см. рис. 1).



Таблица 4. Технико-экономические характеристики бессальниковых компрессоров

Модельный ряд

Типоразмер

Vт, м3

Число цилиндров

ηЭ

jкм, кг/(м3/с)

ξкм, долл./кг

1

1 (для R22)

73,6

4

0,708

9929,34

19,1

2 (для R134a)

110,5

6

0,656

7297,74

21,5

2

1 (для R22)

83,9

6

0,529

7809,29

23,25

2(для R134а)

126,7

6

0,474

6478,29

23,65


Экономическую оптимизацию
холодильной машины (МТХС) проводили путем выбора модели основного теплообменника рабочее вещество — сетевая вода. Сравнивали кожухотрубный и пластинчатый теплообменные аппараты с технико-экономическими характеристиками, приведенными в табл. 5.Наименьшие безразмерные затраты обеспечивают компрессоры обоих типоразмеров модельного ряда 1, которые выбраны для комплектации МТХС (см. табл.6).



Таблица 5. Технико-экономические характеристики сравниваемых теплообменников

Теплообменник

ξ, долл./кг

j, кг/м2

k, кВт/(м2·К)

F, м2

Кожухотрубный

15,53

69,48

6,49

1,54

Пластинчатый

26,15

73,14

4,02

1,588



Таблица 6. Результаты экономической оптимизации

Объект экономической оптимизации

КС

Безразмерные затраты

R22

R134a

Компрессор

Модельный ряд 1

Модельный ряд 2

Модельный ряд 1

Модельный ряд 2

Z0КC, лето

6,155 (100%)

112%

119,8%

137%

Z0КC, зима

2,991 (100%)

118,6%

116,8%

141,4%

Z0КC, г

9,146 (100%)

114,2%

118,8%

138,6%

МТХС

Теплообменник

Кожухотрубный

Пластинчатый

Кожухотрубный

Пластинчатый

Z0MTXC, лето

8,08 (100%)

104,2%

112,4%

116,7%

Z0MTXC, зима

4,81 (100%)

104,7%

107,8%

112,7%

Z0MTXC, г

12,89 (100%)

104,4%

110,7%

115,2%



Безразмерные затраты для МТХС рассчитывали следующим образом:

ZОМТ ХС=(1ηэεе+jкм1QPξкмtξэ+jk(Qk/Q0)θkkkPξktξэ+jИ1θИкИPξИtξэ+jВ.ТϖВ.Т.q0ξВ.Т.tξэ)Е,   (2)

где: j= Y/F, кг/м2;

ωв.т=Fв.т/GI, (м2·с)/кг;

Y - масса, кг;

F — площадь теплообменной поверхности, м2;

GI массовый расход хладагента, кг/с;

Qк тепловая нагрузка конденсатора, кВт;

ξ удельная стоимость, долл./кг

θ температурный напор, °С;

k — коэффициент теплопередачи, кВт/(м2•К);

q0 удельная холодопроизводительность, кДж/кг.

Индексы: и испаритель; к — конденсатор; в.т. вспомогательный теплообменный аппарат.

По результатам экономической оптимизации МТХС (табл. 6) выбран испаритель-конденсатор кожухотрубного типа.

В результате проведенных оптимизационных расчетов выбрано основное и вспомогательное оборудование в соответствии со схемой (см. рис. 3). С помощью программы «HolCon» [3] рассчитаны внешние характеристики МТХС (тепло- и холодопроизводительность, сумма эксергий и эксергетический КПД) для летнего и зимнего режимов работы при изменении температур теплоносителей и температуры окружающей среды.

Эти характеристики позволяют определить параметры работы МТХС при температурных условиях, отличных от указанных в табл. 2.

Разработанная методика и программа «HolCon» [3] позволяют проводить оптимизацию и расчет характеристик СТХС (ХМ, TH) парокомпрессионного типа для работы в любых температурных условиях с различным составом оборудования.

×
