Grasso International liquid chillers

Abstract

The FX P series of chillers includes 18 types. Each machine includes the world-proven Grasso screw compressor. The FX P chillers range from 200 to 5,800 kW at an output temperature of 6 °C.

Full Text

Серия холодильных машин (чиллеров) FX P включает 18 типов. В состав каждой машины входит прекрасно зарекомендовавший себя во всем мире винтовой компрессор фирмы «Грассо». Диапазон холодопроизводительности чиллеров FX P — от 200 до 5800 кВт при температуре охлаждаемой жидкости на выходе 6 °С. В качестве хладагента применяется только аммиак, удовлетворяющий всем требованиям, предъявляемым сегодня к хладагентам с точки зрения озонобезопасности и воздействия на окружающую среду. Чиллеры оснащены пластинчатыми теплообменниками - испарителем и конденсатором (конструкция РР), смонтированными на общей раме. Благодаря специально разработанной конструкции компактного жидкостного ресивера количество хладагента в системе очень мало. Чиллеры серии FX Р характеризуются необычайно высоким значением КПД и, как следствие этого, прекрасно подходят для случаев, когда необходимо использовать их в максимально возможное количество часов в году. По этой причине холодильные машины серии FX Р идеально подходят как для получения промышленного холода, так и для систем кондиционирования воздуха.

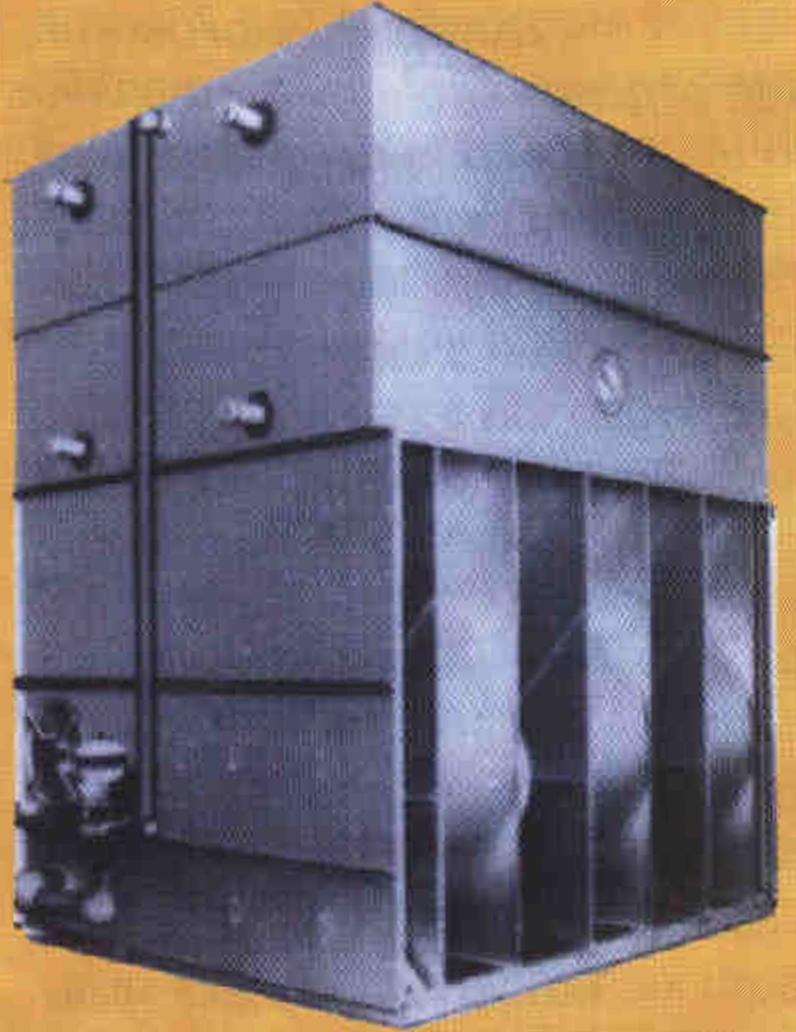

Фото 1

Таблица

Тип машины	Тип компрессора	Холодопроизводительность, кВт	Габаритные размеры, мм
FXP200	С	209	2100x1700x2200
FXP250	D	245	2100x1700x2200
FXP300	Е	294	2100x1700x2200
FXP350	G	348	2100x1700x2200
FXP450	Н	445	3400x2000x2300
FXP550	L	525	3400x2000x2300
FXP650	М	646	3700x2100x2650
FXP800	N	795	3950x2200x2650
FXP900	P	855	1000x2100x2650
FXP1100	R	1027	4200x2200x2650
FXP1300	S	1274	4200x2200x2650
FXP1700	V	1647	4600x2500x2900
FXP2400	Y	2306	5000x2500x3650
FXP2800	Z	2761	6500x2800x3650
FXP3300	α	3260	6700x3000x3650
FXP4200	ß	4269	6500x4000x5000
FXP5000	γ	4923	7000x4500x5000
FXP5800	δ	5828	7500x4500x5000
Температура охлажденной воды 6°С, температура воды на входе в конденсатор 32°С. Перегрев 5°С, переохлаждение 0°С. Хладагент NH3.

При необходимости чиллеры могут работать при температуре кипения до -25°С с использованием хладоносителей: пропиленгликоль, этителенгликоль, растворы NaCl, CaCl₂ (при этом применяются титановые теплообменники) и др.

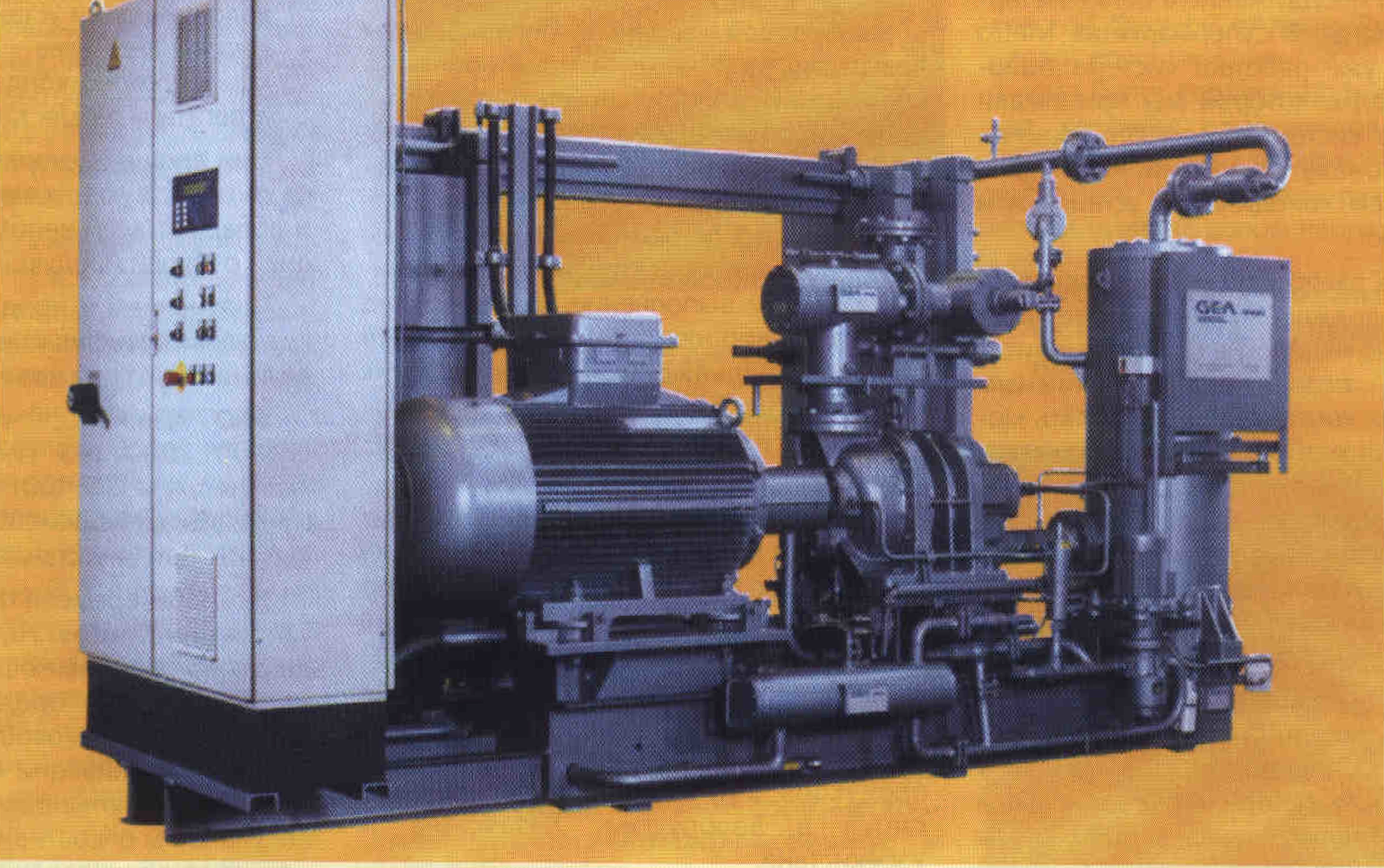

Фото 2

Каждый чиллер поставляется полностью собранным, с надежно выполненными сварными соединениями, оснащенным силовым щитов с программируемой микропроцессорной системой управления фирмы SIEMENS. Варианты конструкций LP и VP также представляют собой полностью собранные холодильные машины, однако конденсаторы (соответственно воздушный и испарительный) устанавливаются отдельно непосредственно при монтаже холодильных машин.
