Method for evaluating efficiency of refrigeration units based on single-stage compression cycle

Full Text

Разработанная методика представляет собой алгоритм по определению затрат работы на компенсацию производства энтропии по элементам системы [1] с учетом свойств хладагентов. Методика позволяет проводить анализ, как на этапе проектирования, так и в процессе эксплуатации холодильной установки.

В данной статье рассматривается методика анализа цикла одноступенчатого сжатия с однократным дросселированием как наиболее часто применяемого в холодильных установках.

Свойства хладагента в узловых точках цикла определяются по методике, предложенной Э.И. Вайнфельдом и П.Н. Монтиком [2] с дополнениями, позволяющими использовать ее для анализа холодильных установок.

В качестве исходных данных принимаются следующие величины:

t_o – температура кипения хладагента в испарителе, °С;

T_o – температура кипения хладагента в испарителе, К;

T_к – температура конденсации хладагента, К;

t_к – температура конденсации хладагента, °С;

ΔТ_{пер_исп} – перегрев в испарителе, К;

ΔТ_{пер_вс} – перегрев на всасывании в компрессор, К;

ΔТ_по – переохлаждение жидкого хладагента, К;

t_н – температура нагнетания компрессора, °С;

η_ад – адиабатный КПД компрессора, %;

t_п – температура в охлаждаемом объеме, °С;

t_ос – температура окружающей среды, °С.

Исходные данные могут быть использованы как расчетные, так и измеренные в процессе работы холодильной установки и зарегистрированные системой мониторинга, что позволяет производить анализ в реальном времени.

По известным значениям t_o и t_к определяем соответствующие давления насыщенных паров хладагента:

${\mathrm{p}}_{\mathrm{o}}={\mathrm{e}}^{{\mathrm{D}}_0+{\mathrm{D}}_1\times {\mathrm{T}}_{\mathrm{o}}+\frac{{\mathrm{D}}_2}{{\mathrm{T}}_{\mathrm{o}}}}$, (1)

${\mathrm{p}}_{\mathrm{к}}={\mathrm{e}}^{{\mathrm{D}}_0+{\mathrm{D}}_1\times {\mathrm{T}}_{\mathrm{к}}+\frac{{\mathrm{D}}_2}{{\mathrm{T}}_{\mathrm{к}}}}$, (2)

где D₀, D₁, D₂– коэффициенты, применяемые для расчета свойств хладагента.

Если хладагент является зеотропной смесью, то по найденным значениям давления определяются значения температур на линии насыщенной жидкости:

${\mathrm{Т}}_{\mathrm{о}\_\mathrm{нас}.\mathrm{ж}}=\frac{({\mathrm{D}}_{0\_\mathrm{ж}}-{\mathrm{lnp}}_{\mathrm{o}})-\sqrt{{({\mathrm{D}}_{0\_\mathrm{ж}}-{\mathrm{lnp}}_{\mathrm{o}})}^2-4\times {\mathrm{D}}_{1\_\mathrm{ж}}\times {\mathrm{D}}_{2\_\mathrm{ж}}}}{-2\times {\mathrm{D}}_{1\_\mathrm{ж}}}$, (3)

${\mathrm{Т}}_{\mathrm{к}\_\mathrm{нас}.\mathrm{ж}}=\frac{({\mathrm{D}}_{0\_\mathrm{ж}}-{\mathrm{lnp}}_{\mathrm{к}})-\sqrt{{({\mathrm{D}}_{0\_\mathrm{ж}}-{\mathrm{lnp}}_{\mathrm{к}})}^2-4\times {\mathrm{D}}_{1\_\mathrm{ж}}\times {\mathrm{D}}_{2\_\mathrm{ж}}}}{-2\times {\mathrm{D}}_{1\_\mathrm{ж}}}$. (4)

Эти уравнения могут быть использованы и в том случае, если известны давления конденсации и кипения, коэффициенты D нужно брать с индексом «ж» для насыщенной жидкости, без индекса – для насыщенного пара.

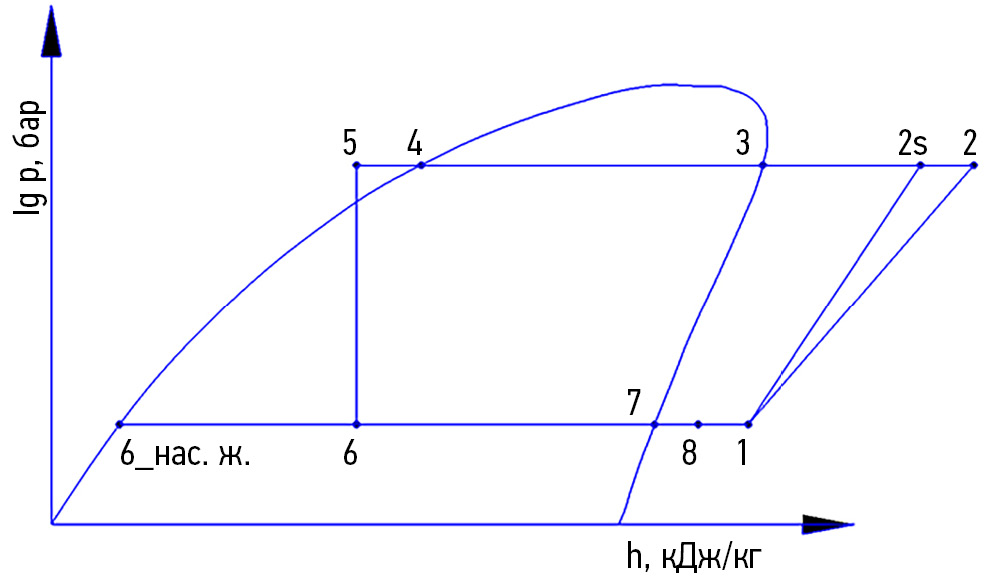

Цикл с указанием узловых точек на диаграмме энтальпия-давление представлен на рис. 1.

Рис. 1. Принципиальная схема цикла одноступенчатого сжатия с однократным дросселированием.

Fig. 1. Schematic diagram of single-stage compression cycle with single throttling.

Давление в узловых точках цикла определяется равенствами:

p₁ = p₆ = p₇ = p₈ = p_o , (5)

p₂ = p_2s = p₃ = p₄ = p₅ = p_к . (6)

По известным значениям температур, перегрева и переохлаждения можно определить следующие параметры:

t₇ = t_o , (7)

t₈ = t₇ + ΔT_{пер_исп} , (8)

t₁ = t₈ + ΔT_{пер_вс} , (9)

t₃ = t_к , (10)

t₄ = t_{к_нас ж} , (11)

t₅ = t₄ – ΔT_по . (12)

Для дальнейших расчетов используются величины температур в Кельвинах и параметр $\theta$, который определяется как:

$\mathrm{\theta }=\frac{\mathrm{T}}{100}$. (13)

Значения энтропии и энтальпии в идеальном газовом состоянии в точках 1, 3, 7, 8 вычисляются согласно:

${\mathrm{h}}_0={\mathrm{C}}_0\times \mathrm{T}+50\times \mathrm{C}\times {\mathrm{\theta }}^2+{\mathrm{C}}_1$, (14)

${\mathrm{s}}_0={\mathrm{C}}_0\times \mathrm{lnT}+\mathrm{C}\times \mathrm{\theta }+{\mathrm{C}}_2$, (15)

где h₀ и s₀ – энтальпия ( $\frac{кДж}{кг}$ ) и энтропия ( $\frac{кДж}{кг\times К}$ ) в состоянии идеального газа, соответственно.

Энтальпия и энтропия в точках 1, 3, 7, 8 рассчитывается по следующим зависимостям:

$\mathrm{h}={\mathrm{h}}_0+\mathrm{p}\times (-{\mathrm{B}}_2\times {\mathrm{\theta }}^2+3\times {\mathrm{B}}_3\times {\mathrm{\theta }}^{-2})$, (16)

$\mathrm{s}={\mathrm{s}}_0-\mathrm{R}\times \mathrm{lnp}+\mathrm{p}\times {10}^{-2}\times (-{\mathrm{B}}_1-2\times {\mathrm{B}}_2\times \mathrm{\theta }+2\times {\mathrm{B}}_3\times {\mathrm{\theta }}^{-3})$ (17)

Энтропия в точке 4 и энтропия насыщенной жидкости при давлении p_o (s_{6_насж}) определяются как:

$\mathrm{s}={\mathrm{d}}_0+{\mathrm{d}}_1\times {\mathrm{\theta }}^{-1}+{\mathrm{d}}_2\times {\mathrm{\theta }}^4$. (18)

Энтальпия в точках 4, 5, 6_нас.ж в зависимости от соответствующих значений температур можно вычислить согласно формуле:

$\mathrm{h}={\mathrm{a}}_0+{\mathrm{a}}_1\times \mathrm{\theta }+{\mathrm{a}}_2\times {\mathrm{\theta }}^5$. (19)

Энтальпию в точке 5 и энтропию в точке 2s определяем как:

h₆ = h₅ , (20)

s_2S = s₁ . (21)

Начальное значение температуры нагнетания из условия адиабатного сжатия задается согласно

${\mathrm{T}}_{2\mathrm{s}\_\mathrm{нач}}={\mathrm{T}}_1\times {\left(\frac{{\mathrm{p}}_{\mathrm{к}}}{{\mathrm{p}}_{\mathrm{o}}}\right)}^{\frac{\mathrm{k}-1}{\mathrm{k}}}$. (22)

На основании полученного значения рассчитываем значение энтропии s_{2s_пром} по формуле (17), сравниваем это значение с s_2s, и, в случае отклонения, корректируем начальное значение температуры, после чего повторяем расчет до тех пор, пока не получим равенство энтропий. Затем фиксируем найденное значение T_2s. Находим ${\theta }_{2s}$, h_{2s_0}, h_2s по выражениям (13), (14), (16), соответственно.

Далее в зависимости от известных величин – непосредственно измеренной температуры Т₂ или значения адиабатного КПД компрессора η_ад – расчет производится следующим образом:

• если известно измеренное значение температуры Т₂, то определяем значение h₂ по зависимостям (14) и (16) и рассчитываем адиабатный КПД компрессора по формуле:

${\mathrm{\eta }}_{\mathrm{ад}}=\frac{{\mathrm{h}}_{2\mathrm{s}}-{\mathrm{h}}_1}{{\mathrm{h}}_2-{\mathrm{h}}_1}$, (23)

• если в расчетах задаемся статистическим значением адиабатного КПД, то энтальпия в точке 2 будет равна:

${\mathrm{h}}_2={\mathrm{h}}_1+\frac{{\mathrm{h}}_{2\mathrm{s}}-{\mathrm{h}}_1}{{\mathrm{\eta }}_{\mathrm{ад}}}$. (24)

Принимаем за начальное значение температуры в точке 2 найденное ранее значение температуры T_2s. Рассчитываем промежуточное значение энтальпии в точке 2 h_{2_пром} по зависимостям (14), (16) и сравниваем его с полученным ранее значением h₂. После этого корректируем значение температуры и повторяем расчет до тех пор, пока не выполнится условие

h_{2_пром} = h₂ , (25)

Принимаем значение температуры T₂ равным значению, при котором выполнилось равенство (25).

Находим ${\theta }_2$, s_{2_0}, s₂ по выражениям (13), (15) и (17), соответственно.

Энтропию переохлажденной жидкости (точка 5) находим описанным далее способом. Разделим диапазон между точками 4 и 5 на 40 равных интервалов температур (эмпирическое значение, достаточное для определения энтропии в точке 5, далее расчет ведем по следующей формуле:

${\mathrm{s}}_5={\mathrm{s}}_4-\sum _{\mathrm{i}=1}^{40}\left(\frac{{\mathrm{h}}_{\mathrm{i}}-{\mathrm{h}}_{\mathrm{i}+1}}{{\mathrm{T}}_{\mathrm{i}}-{\mathrm{T}}_{\mathrm{i}+1}}\times \ln \frac{{\mathrm{T}}_{\mathrm{i}}}{{\mathrm{T}}_{\mathrm{i}+1}}\right)$. (26)

Интервалы отсчитываются от точки 4 к точке 5.

Энтропию точки 6 определяем как сумму энтропий насыщенного пара и насыщенной жидкости в пропорциях образовавшихся после дросселирования:

${\mathrm{s}}_6=\frac{{\mathrm{h}}_6-{\mathrm{h}}_{6\_\mathrm{нас}.\mathrm{ж}}}{{\mathrm{h}}_7-{\mathrm{h}}_{6\_\mathrm{нас}.\mathrm{ж}}}\times {\mathrm{s}}_7+\frac{{\mathrm{h}}_7-{\mathrm{h}}_6}{{\mathrm{h}}_7-{\mathrm{h}}_{6\_\mathrm{нас}.\mathrm{ж}}}\times {\mathrm{s}}_{6\_\mathrm{нас}.\mathrm{ж}}$. (27)

Определим основные характеристики цикла:

• удельная массовая холодопроизводительность

${\mathrm{q}}_{\mathrm{o}}={\mathrm{h}}_8-{\mathrm{h}}_6$, (28)

• минимальная необходимая удельная работа для генерации холода

${\mathrm{l}}_{\min }={\mathrm{q}}_{\mathrm{o}}\times \frac{{\mathrm{T}}_{\mathrm{ос}}-{\mathrm{T}}_{\mathrm{п}}}{{\mathrm{T}}_{\mathrm{п}}}$, (29)

• адиабатная работа сжатия

${\mathrm{l}}_{\mathrm{ад}}={\mathrm{h}}_{2\mathrm{s}}-{\mathrm{h}}_1$, (30)

• действительная затрачиваемая удельная работа сжатия

${\mathrm{l}}_{\mathrm{сж}}={\mathrm{q}}_{\mathrm{кд}}-{\mathrm{q}}_{\mathrm{o}}={\mathrm{h}}_2-{\mathrm{h}}_5-({\mathrm{h}}_8-{\mathrm{h}}_6)=\frac{{\mathrm{l}}_{\mathrm{ад}}}{{\mathrm{\eta }}_{\mathrm{ад}}}$, (31)

• степень термодинамического совершенства

${\mathrm{\eta }}_{\mathrm{терм}}=\frac{{\mathrm{l}}_{\min }}{{\mathrm{l}}_{\mathrm{сж}}}$, (32)

• холодильный коэффициент при адиабатном процессе сжатия

${\mathrm{\epsilon }}_{\mathrm{ад}}=\frac{{\mathrm{q}}_{\mathrm{о}}}{{\mathrm{l}}_{\mathrm{ад}}}$, (33)

• действительное значение холодильного коэффициента

${\mathrm{\epsilon }}_{\mathrm{д}}=\frac{{\mathrm{q}}_{\mathrm{o}}}{{\mathrm{l}}_{\mathrm{сж}}}$. (34)

Определим удельную величину необходимой работы для компенсации производства энтропии в основных рабочих процессах холодильной машины по следующим зависимостям:

${\mathrm{\Delta l}}_{\mathrm{кд}}={\mathrm{\Delta l}}_{\mathrm{пк}}+{\mathrm{\Delta l}}_{\mathrm{кк}}$, (35)

где

${\mathrm{\Delta l}}_{\mathrm{пк}}=({\mathrm{h}}_{2\mathrm{s}}-{\mathrm{h}}_3)-{\mathrm{T}}_{\mathrm{ос}}\times ({\mathrm{s}}_{2\mathrm{s}}-{\mathrm{s}}_3)$, (36)

${\mathrm{\Delta l}}_{\mathrm{кк}}={\mathrm{T}}_{\mathrm{ос}}\times ({\mathrm{h}}_3-{\mathrm{h}}_5)\times \left(\frac{1}{{\mathrm{T}}_{\mathrm{ос}}}-\frac{1}{{\mathrm{T}}_{\mathrm{к}}}\right)$. (37)

Из соотношения (35), видно, что необходимые удельные затраты работы сжатия для компенсации производства энтропии в конденсаторе складываются из суммы необходимых удельных затрат работ для компенсации производства энтропии при охлаждении паров хладагента от температуры нагнетания до температуры насыщения Δl_пк и конденсации паров хладагента в конденсаторе Δl_кк.

Необходимые удельные затраты работы сжатия для компенсации производства энтропии при дросселировании:

${\mathrm{\Delta l}}_{\mathrm{др}}={\mathrm{Т}}_{\mathrm{ос}}\times ({\mathrm{s}}_6-{\mathrm{s}}_5)$. (38)

Необходимые удельные затраты работы сжатия для компенсации производства энтропии в испарителе при передаче теплоты от охлаждаемого объекта в цикле при средней температуре воздуха в потребителях (кипение жидкого хладагента):

${\mathrm{\Delta l}}_{\mathrm{и}.\mathrm{кип}}=\left({\mathrm{h}}_7-{\mathrm{h}}_6\right)\times {\mathrm{T}}_{\mathrm{ос}}\times \frac{{\mathrm{T}}_{\mathrm{п}}-{\mathrm{T}}_{\mathrm{o}}}{{\mathrm{T}}_{\mathrm{o}}\times {\mathrm{T}}_{\mathrm{п}}}$. (39)

Необходимые удельные затраты работы сжатия для компенсации производства энтропии в испарителе при передаче теплоты q_о от охлаждаемого объекта в цикле при средней температуре воздуха в потребителях (перегрев хладагента в испарителе):

${\mathrm{\Delta l}}_{\mathrm{и}.\mathrm{пер}}={\mathrm{Т}}_{\mathrm{п}}\times ({\mathrm{s}}_8-{\mathrm{s}}_7)-({\mathrm{h}}_8-{\mathrm{h}}_7)$. (40)

Общие необходимые удельные затраты работы сжатия для компенсации производства энтропии в испарителе:

${\mathrm{\Delta l}}_{\mathrm{и}}={\mathrm{\Delta l}}_{\mathrm{и}.\mathrm{кип}}+{\mathrm{\Delta l}}_{\mathrm{и}.\mathrm{пер}}$. (41)

Необходимые удельные затраты работы сжатия для компенсации производства энтропии при перегреве хладагента на участке от выхода из испарителя до входа в компрессор:

${\mathrm{\Delta l}}_{\mathrm{пер}}={\mathrm{Т}}_{\mathrm{ос}}\times ({\mathrm{s}}_1-{\mathrm{s}}_8)-({\mathrm{h}}_1-{\mathrm{h}}_8)$. (42)

Суммируя величины необходимых удельных затрат работы сжатия для компенсации производства энтропии во всех элементах холодильной машины, находим расчетную величину адиабатной работы сжатия:

${\mathrm{l}}_{\mathrm{ад}.\mathrm{р}}={\mathrm{l}}_{\min }+{\mathrm{\Delta l}}_{\mathrm{кд}}+{\mathrm{\Delta l}}_{\mathrm{др}}+{\mathrm{\Delta l}}_{\mathrm{и}}+{\mathrm{\Delta l}}_{\mathrm{пер}}$. (43)

Энергетические потери в компрессоре:

${\mathrm{\Delta l}}_{\mathrm{км}}={\mathrm{l}}_{\mathrm{сж}}-{\mathrm{l}}_{\mathrm{ад}.\mathrm{р}}$. (44)

Расчетная работа сжатия:

${\mathrm{l}}_{\mathrm{сж}.\mathrm{р}}={\mathrm{l}}_{\mathrm{ад}.\mathrm{р}}+{\mathrm{\Delta l}}_{\mathrm{км}}$. (45)

Чтобы результаты компенсации производства энтропии были более наглядными, минимальные работы целесообразно выражать в процентах от расчетной работы сжатия.

Проверку результатов анализа проведем путем сравнения с результатами энтропийно-статистического анализа, проведенного в [3] для одноступенчатого цикла на хладагентах R22 и R134а

Исходные данные для анализа представлены в таблице 1.

Таблица 1. Исходные данные для анализа

Table 1. Initial data for analysis

Результаты анализа для одноступенчатого цикла приведены в таблице 2.

Таблица 2. Результаты анализа одноступенчатого цикла

Table 2. Results of single-stage cycle analysis

ЗАКЛЮЧЕНИЕ

Погрешность расчетов по предлагаемой методике не превышает 5%, что достаточно для практического применения.

Применение данной методики позволяет определить элементы и процессы с наибольшими потерями и принять меры для повышения эффективности работы холодильной системы.

Методика может быть использована для создания интеллектуальных систем управления работой холодильных систем.
