A mixture of carbon dioxide and dimethyl ether as a refrigerant for ground air conditioning system
- Authors: Zharov A.A.1, Garanov S.A.1, Talyzin M.S.1, Kovalchuk N.A.1
-
Affiliations:
- Bauman Moscow State Technical University
- Issue: Vol 110, No 3 (2021)
- Pages: 171-178
- Section: Original Study Articles
- URL: https://freezetech.ru/0023-124X/article/view/551799
- DOI: https://doi.org/10.17816/RF551799
- ID: 551799
Cite item
Abstract
BACKGROUND: The selection of refrigerants for modern air conditioning systems (ACS) in ground facilities is a multidisciplinary task. Particularly, meeting the required energy efficiency of the refrigeration cycle as well as ensuring ecological safety of production, operation, and utilization of the refrigeration system. Herein, the working pressure levels of the refrigeration cycle considerably affect the availability, cost, and safety of the refrigeration equipment. The fire safety of the working substance is also important.
AIM: To investigate the feasibility of a mixture of dimethyl ether and carbon dioxide as refrigerant for energy efficient and safe application of ACS in ground facilities.
METHODS: Comparative analysis of a simple one-stage vapor–compression cycle using traditional working substances (R22 and R410A) and the proposed working substance, which is in the form of a mixture of dimethyl ether and carbon dioxide, using packages, such as Mathcad, HYSYS, CoolPack, and REFPROP, was performed.
Results: An ecofriendly mixture of dimethyl ether and carbon dioxide with low global warming potential and zero ozone depletion potential was proposed as refrigerant. Increasing the percentage of dimethyl ether in the blend reduces the temperature glide in the gas cooler, a property of CO2, and pressures at which the blend operates. The mixture has limited operational properties due to the flammability of dimethyl ether, but its environmental performance makes the material of some practical interest.
CONCLUSION: Fire safety of the proposed working substance was calculated. The concentration of dimethyl ether in the mixture at which it becomes flammable and unsafe for ACS was determined to be 8.3%.
With an increase in the dimethyl ether content in the mixture with CO2 from 4% to 8%, the refrigeration coefficient of the cycle increases from 2.53 to 2.88, but it is 1.57 times less than that of R410A.
The difference in operating pressures between the used non-ecological refrigerants and proposed mixture was determined. Results indicate that the mixture of dimethyl ether and carbon dioxide is currently inapplicable to mass production compressors, which use R410A as refrigerant. The condensation pressure of the most effective and nonflammable mixture of dimethyl ether and CO2 (with dimethyl ether concentration of 8%) is 101 bar against 30 bar for R410A.
Therefore, we intend to evaluate test mixtures of dimethyl ether with other substances in the future.
Full Text
ВВЕДЕНИЕ
Выбор хладагентов для современных систем кондиционирования воздуха (СКВ) наземных объектов представляет собой многопрофильную задачу. В частности, необходимо обеспечить требуемую энергоэффективность холодильного цикла, экологическую безопасность производства, эксплуатации и утилизации холодильной установки. При этом важную роль играют уровни рабочих давлений в цикле, которые влияют на доступность, стоимость и безопасность холодильного оборудования. Важной также является и пожарная безопасность рабочего вещества.
Начиная с 1970-х годов с целью минимизации вредного воздействия на окружающую среду стали вводиться ограничения на использование определенных групп хладагентов, таких, как хлорфторуглероды (ХФУ), разрушающие озоновый слой [1], доказательство чему было обнаружено в 1987 [2]. Последствия разрушения озонового слоя описаны в [3] и [4]. Поворотными моментами, повлекшими к кардинальному изменению динамики используемых веществ, стали Монреальский ([5], [6]) и Киотский ([7], [8]) протоколы, закрепившие экологичность вещества как весомый критерий при его выборе.
Экологичность хладагента оценивается по двум параметрам — потенциалу истощения озонового слоя (ODP) и потенциалу глобального потепления (GWP). Первый — показывает насколько вещество опасно для озонового слоя, второй — насколько данное рабочее вещество может способствовать процессу глобального потепления климата. За единицу потенциала истощения озонового слоя принят коэффициент хладагента R11. За единицу потенциала глобального потепления принят коэффициент диоксида углерода.
Наибольшее распространение в настоящее время имеют СКВ с парокомпрессионными холодильными циклами. До недавнего времени в парокомпрессионных установках кондиционирования воздуха ХФУ были основным рабочим телом. ХФУ получаются из углеводородов посредством замещения атомов водорода атомами хлора и фтора. Согласно положениям Монреальского протокола [9], принятого в 1987 году, использование таких хладонов было прекращено в большинстве стран, а с 2013 года в Российскую Федерацию запрещен ввоз озоноразрушающих веществ и содержащей их продукции. Результаты влияния человечества на парниковый эффект, в том числе, в силу использования неэкологичных хладонов в течение 20-го века, представлены в [10]. Следует отметить, что с каждым новым улучшением в методологии [10] прогнозы норвежских и американских ученых становятся все более мрачными.
С учетом вышесказанного, наиболее оптимальной заменой ХФУ в СКВ являются природные хладагенты. К их числу можно отнести воздух, воду, аммиак, пропан, изобутан, диоксид углерода, дметиловый эфир (ДМЭ) и др. Одним из примечательных хладонов с точки зрения экологичности является R1234yf. Однако, в рамках данной работы он не будет рассматриваться в силу его высокой стоимости и отсутствия производства данного хладона в России.
Вызывает особый интерес диоксид углерода, поскольку он озонобезопасен, имеет единичный потенциал глобального потепления, пожаробезопасен, в малых концентрациях нетоксичен, экологичен. Однако, среди его особенностей наблюдается более высокий уровень рабочих давлений по сравнению с традиционными хладагентами (от 40 до 140 бар, вместо 6–26 бар для традиционного озонобезопасного хладагента R407C), более высокая тройная точка (-56,6 °С) и более низкая критическая точка (31,06 °С). На практике, тройная точка связана с выпадением сухого льда, что следует учитывать при эксплуатации системы в регионах с пониженной температурой окружающей среды.
При равных условиях, диоксид углерода несколько проигрывает пропану и аммиаку [11].
Использование диоксида углерода в СКВ в условиях умеренного или более жаркого климата возможно только в транскритических циклах [12], в которых и наблюдаются повышенные давления.
Для снижения рабочих давлений в цикле СКВ при использовании СО2 возможно применение не чистого СО2, а его смеси с веществом, имеющим в тех же условиях значительно меньшие давления. Одним из таких веществ является ДМЭ, исследованием которого довольно долго занималась кафедра «Холодильной и криогенной техники, систем кондиционирования и жизнеобеспечения» МГТУ имени Н.Э. Баумана [13].
Диметиловый эфир — сопродукт производства этилового спирта, стоит меньше бензина, экологически безопасен и эффективен. С точки зрения экологии также нужно отметить, что диметиловый эфир можно получить гидрогенизацией из диоксида углерода [14], что вносит дальнейший вклад в борьбу человечества с парниковыми газами. Обычно, диметиловый эфир хранится в жидком виде, и может быть альтернативой существующим топливам как сам по себе [15, 16], так и в составе смеси [17]; например, при использовании в дизельных двигателях они производят меньше шума [18], и сами двигатели при переходе на диметиловый эфир изменять не обязательно [19]. Однако, он среднетоксичен и горюч.
ПОСТАНОВКА ЗАДАЧИ
Целью исследования является изучение смеси диметилового эфира и диоксида углерода на предмет возможности энергоэффективного и безопасного применения в СКВ. У диметилового эфира и диоксида углерода имеются недостатки, которые препятствуют их практическому применению в полной мере. Горючие вещества, такие как диметиловый эфир использовать небезопасно, особенно это касается кондиционеров большой мощности. В свою очередь, диоксид углерода при его использовании в парокомпрессионных циклах для СКВ будет иметь более высокий диапазон давлений по сравнению с традиционными хладагентами (от 40 до 140 бар), что требует более прочного и дорогостоящего оборудования, чем при использовании традиционных хладагентов, таких как R410A.
Предполагается, что можно составить такую смесь диметилового эфира и диоксида углерода, которая будет одновременно негорючей или горючей в разрешенных пределах и, в то же время, будет иметь ощутимо более низкие уровни давления, в идеальном случае равные давлениям в системах с R410A, что позволит использовать массово производимое холодильное оборудование для R410A (главным образом компрессоры).
Первая задача, которая была поставлена — подбор концентрации компонентов смеси на основании критериев пожарной безопасности. Предварительный расчет показал, что при концентрации диметилового эфира, превышающей 8,3% от смеси, смесь становится горючей, поэтому сравнение с уже используемыми веществами R22 и R410A будет проведено для концентраций диметилового эфира от 4 до 8%.
Конечная задача настоящей работы — сравнение холодопроизводительности данных веществ в рамках простого парокомпрессионного цикла (рис. 1), что позволит сделать вывод о том, возможно ли использование уже производимых серийно компрессоров для данной смеси.

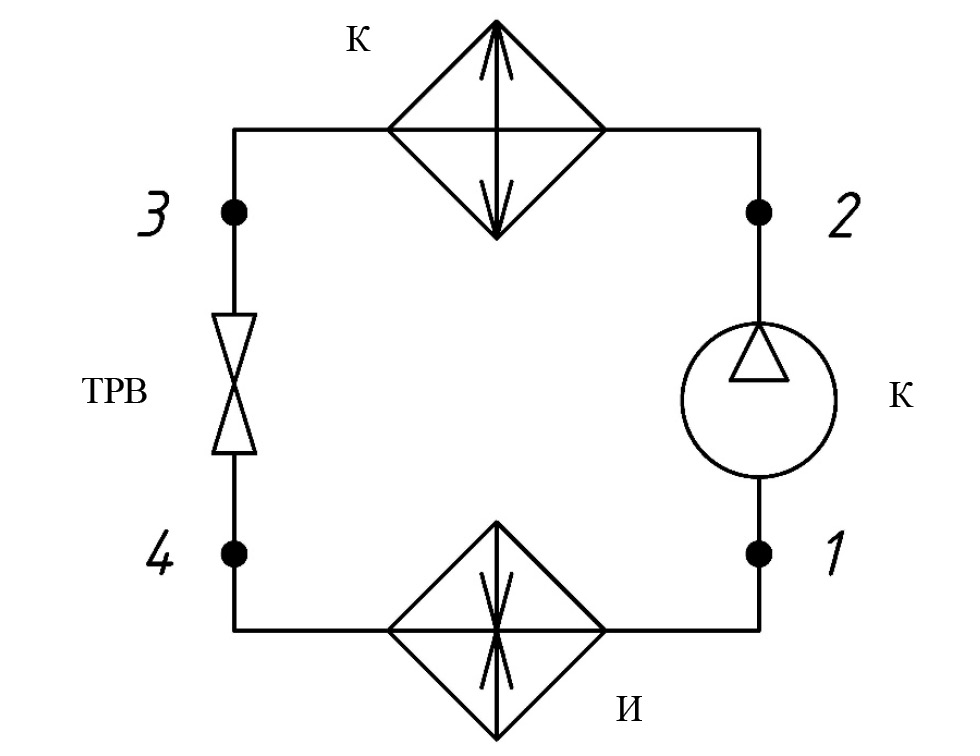

Рис. 1. Схема простого парокомпрессионного цикла. Км — компрессор, К — конденсатор, ТРВ — дроссель (терморегулирующий вентиль), И — испаритель.
Fig. 1. Schematic of a simple vapor–compression cycle. Km — compressor, K — condenser, ТРВ — thermostatic control valve (throttle), and И — evaporator.
Таблица 1. Сравнительная таблица свойств хладагентов
Table 1. Comparative table of refrigerant properties
Вещество | ODP | GWP | Доп. концентрация, ppm |
R22 | 0,05 | 1810 | 1000 |
R410A | 0 | 2088 | 1000 |
R744 (СО2) | 0 | 1 | 1400 |
R-E710 (ДМЭ) | 0 | 0,3 | 1000 |
МЕТОДЫ
Простой парокомпрессионный цикл был рассмотрен в рамках работ [20] и [21]. Сравнительная таблица свойств используемых в рамках работы хладагентов представлена в таблице 1.
Исходные данные: требуемая холодопроизводительность, объемный или массовый расход воздуха на входе в испаритель, температура и относительная влажность воздуха на входе в испаритель и температура воздуха на выходе из испарителя, температура охлаждающего воздуха на входе в конденсатор, барометрическое давление. Первоначально задается недорекуперация в теплообменниках — конденсаторе и испарителе, исходя из чего, определяется температура конденсации хладагента.
Для расчета могут использоваться расчетные пакеты Mathcad, HYSYS, CoolPack и REFPROP.
Алгоритм расчета:
- Определяются координаты точки 1 — всасывание в компрессор, перегрев отсутствует, точка находится на линии насыщенного пара.
- Определяются координаты точки 2 — нагнетание из компрессора, изоэнтропное сжатие (принято для проведения сравнительной оценки); соответствует энтропии точки 1 и давлению при температуре конденсации хладагента.
- Определяются координаты точки 3 — при температуре конденсации хладагента она находится на линии насыщенной жидкости.
- Определяются координаты точки 4 — соответствует выходу из дросселя (ТРВ), следовательно, энтальпии точки 3 и температуре точки 1.
- Определяется теплоемкость воздуха при нормальном давлении и средней температуре воздуха в испарителе.
- Определяется требуемый массовый расход хладагента по соотношению:
(1)
где Gвозд — массовый расход воздуха; ср.возд — теплоемкость воздуха, найденная в 5); Tвход.и , Твыход.и — температура на входе и выходе из испарителя; h1, h4 — энтальпии точек, соответствующих всасыванию в компрессор и выходу из дросселя.
- Определяется работа изоэнтропного сжатия в компрессоре:
1км = h2 – h1 (2)
где h2 — точка, соответствующая концу процесса сжатия;
- Определяется холодильный коэффициент:
(3)
где Qx — требуемая холодопроизводительность; Nкм— мощность компрессора, затрачиваемая при изоэнтропном сжатии.
В рамках данной работы приняты следующие исходные данные: температуру кипения хладагента 7 °С, перегрев хладагента в испарителе 10 °С, температура воздуха окружающей среды 35 °С, следовательно, для субкритических циклов температура конденсации 50 °С, а переохлаждение 5 °С, а для транскритических циклов — температура хладагента на выходе из газоохладителя 45 °С.
РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ
Предложена экологичная смесь диметилового эфира и диоксида углерода с малым GWP и нулевым ODP.
Результаты расчетов простых парокомпрессионных циклов на выбранных для сравнения хладагентах представлены в таблице 2.
Таблица 2. Зависимость холодильного коэффициента в цикле в зависимости от вещества
Table 2. Dependence of the refrigeration coefficient on the cycle and substance
Состав смеси | Процентное соотношение | Уровень давлений кипения-конденсации, бар |
|
R22 | 100 | 6–19 | 5,08 |
R410A | 100 | 10–30 | 4,52 |
R744; R-E710 | 96; 4 | 39–105 | 2,53 |
R744; R-E710 | 95; 5 | 38–104 | 2,65 |
R744; R-E710 | 94; 6 | 38–103 | 2,74 |
R744; R-E710 | 93; 7 | 38–102 | 2,82 |
R744; R-E710 | 92; 8 | 37–101 | 2,88 |
R-E710 | 100 | 3–11 | 5,38 |
Увеличение процентного содержания диметилового эфира в смеси уменьшает температурный глайд в газоохладителе, являющийся свойством СО2, а также уменьшает давления, при которых работает смесь. В связи с горючестью диметилового эфира эксплуатационные свойства смеси ограничены, однако, с точки зрения экологических показателей, данный вариант представляет некоторый интерес для практического использования.
Расчет показал, что предложенная смесь ДМЭ и СО2 менее энергоэффективна, чем уже используемые вещества, с точки зрения холодильного коэффициента. Следует отметить, что чистый ДМЭ работает на близких с сравниваемыми веществами диапазонах давлений, однако его горючесть и токсичность ограничивают его применение. Имеет смысл попробовать смесь диметилового эфира с другим хладагентом.
ЗАКЛЮЧЕНИЕ
- Проведен расчет по пожарной безопасности. Определена концентрация диметилового эфира в смеси, при которой смесь становится горючей и небезопасной для применения в системах кондиционирования, равная 8,3%.
- С увеличением содержания диметилового эфира в смеси ДМЭ и СО2 в пределах от 4 до 8% увеличивается холодильный коэффициент цикла с 2,53 до 2,88, но он в 1,57 раза меньше, чем у R410A.
- Определена разница рабочих давлений между применяемыми неэкологичными хладагентами и предлагаемой к использованию смесью. Она позволяет сделать вывод, что в текущем виде смесь диметилового эфира и диоксида углерода неприменима на компрессорах массового производства, используемых для хладагента R410A. Давление конденсации наиболее эффективной и негорючей смеси ДМЭ и СО2 (с концентрацией ДМЭ 8%) составляет 101 бар против 30 бар для R410A.
- В дальнейшем предполагается проверять смеси диметилового эфира с другими веществами.
ДОПОЛНИТЕЛЬНО
Вклад авторов. Все авторы внесли существенный вклад в разработку концепции и подготовку статьи, прочли и одобрили финальную версию перед публикацией.
Конфликт интересов. Авторы заявляют об отсутствии конфликта интересов, связанного с подготовкой и публикацией статьи.
Источник финансирования. Авторы заявляют об отсутствии внешнего финансирования при проведении исследования и подготовке публикации.
ADDITIONAL INFORMATION
Authors’ contributions. All authors made a substantial contribution to the conceptual development and preparation of this article and read and approved the final version before publication.
Competing interests. The authors declare that they have no competing interests.
Funding source. This study was not supported by external sources of funding.
