Climatic test chamber KK-40I manufactured by Frigodesign
- Authors: Velyukhanov V.I.1
-
Affiliations:
- Frigodesign
- Issue: Vol 93, No 5 (2004)
- Pages: 14-15
- Section: Articles
- URL: https://freezetech.ru/0023-124X/article/view/101682
- DOI: https://doi.org/10.17816/RF101682
- ID: 101682
Cite item
Full Text
Abstract
One of the activities of the Frigodesign company is the design and manufacture of non-standard refrigeration equipment. Climate test chambers are one of the most difficult areas of activity from an engineering point of view, since the cold supply and heating systems, ventilation and air conditioning designed for the chamber, connected by a common control and registration system information, should promptly and accurately ensure the temperature and humidity conditions inside the chamber necessary for periodic testing of commercial equipment. The KK-40I climate test chamber manufactured by Frigodesign, after installation at the customer’s site, was certified by representatives of the State Standard for conducting climatic tests in accordance with GOST 238330-95.
Full Text
Климатическая испытательная камера типа КК-40И предназначена для проведения периодических испытаний торгового холодильного оборудования ( шкафы, камеры, прилавки, витрины) в соответствии с ГОСТ 238330-95 «Оборудование холодильное торговое».
Сборно-разборная камера из пенополиуретановых сэндвич-панелей имеет внутренний объем 42 м3. Для загрузки испытываемых объектов (например, холодильных витрин типа FV 650 с габаритами 2030x710x865 мм и типа FVS 1200 с габаритами 2030x1295x815 мм) камера снаб
жена двухстворчатыми распашными дверями со световым проемом размером 1500x2150 мм и прозрачным окном размером 400x500 мм из двойного вакуумного стеклопакета с уплотнением и запорным устройством.
Пол выполнен из пенополиуретановых сэндвич-панелей с усиленным покрытием из алюминиевого рифленого листа, рассчитанным на нагрузку 200 кг на каждое колесо, что позволяет завозить объекты испытаний на грузовых тележках.
Холодильная установка климатической камеры выполнена на базе полугерметичного поршневого компрессора BITZER (Германия) с выносным воздушным конденсатором.
Скорость воздуха в камере ре
гулируется изменением частоты вращения привода вентилятора. Равномерное поле скоростей воздуха и температуры в камере создается воздуховодами специальной конструкции.
Климатическая камера снабжена автоматической системой контроля и управления, обеспечивающей технические характеристики, приведенные ниже, в диапазоне температур 10.. .55 °C и относительной влажности воздуха в камере 35-95 %.
Система управления и контроля климатической камерой выполнена на базе приборов немецкой фирмы Jumo. Оборудованием камеры управляет программируемый регулятор, позволяющий в автоматическом режиме проводить испытания торгового оборудования по заданной программе. На его цветном графическом дисплее отображаются в виде текста на русском языке и пиктограмм вся информация о состоянии оборудования, текущие значения температуры, влажности и других рабочих параметров. Два экранных регистратора с цветными графическими дисплеями с экраном размером 5,7", установленные на лицевой панели электрощита, позволяют измерять, записывать, хранить, воспроизводить на дисплее и выдавать на внешний компьютер до 72 измеряемых параметров, а также информацию об открытии двери в камере и о состоянии холодильных компрессоров испытуемых объектов. Отображение параметров производится на цветном дисплее, при этом имеется возможность представлять данные измерений в виде диаграмм и в цифровом виде. Программирование режимов работы приборов можно осуществлять либо восемью клавишами, либо с помощью внешнего компьютера. Конфигурация системы отображения защищает его от неправомерного доступа с помощью кодового числа. Вся информация на дисплеях приборов отображается на русском языке.
Основные технические характеристики климатической
испытательной камеры КК-40И
Диапазон изменения параметра | |
Точность регулирования температуры в объеме, °C* | ±1 |
Точность регулирования влажности в объеме, %* | ±5 |
Градиент температур в объеме по вертикали, °С/м, менее* | 2 |
Разность температур воздуха у пола и потолка, °C, менее * Разность между температурой поверхности стен | 6 |
и потолка камеры и температурой воздуха, измеренной на таком же уровне, °C, менее* | 2 |
Точность измерения температуры, °C* | ±0,5 |
Точность измерения влажности, %* | ±3 |
Измерения давления по классу точности | 0,5 |
Регулирование скорости воздуха внутри камеры, м/с, в пределах | 0,1...0,3 |
Точность измерения скорости воздуха внутри камеры, м/с* | ±0,05 |
Измерения напряжения, тока, частоты и мощности по классу точности | 0,5 |
Освещенность внутри камеры на высоте 1 м над уровнем пола, лк Компенсация тепловой мощности, излучаемой испытуемым | 600±100 |
образцом внутри камеры, Вт, не менее | 6500 |
Автоматическая блокировка и аварийная сигнализация Автоматизация проведения испытаний по заранее | Есть |
заданной программе | Есть |
Суммарная установленная мощность оборудования, кВт | 94 |
Потребляемая мощность (в зависимости от режима работы), кВт | 6...50 |
* Указанные технические характеристики приведены в соответствии
с ГОСТ 238330 95. На самом деле испытательная камера КК-40И обеспечивает значительно более высокую точность и меньшие значения градиентов и разности температур.

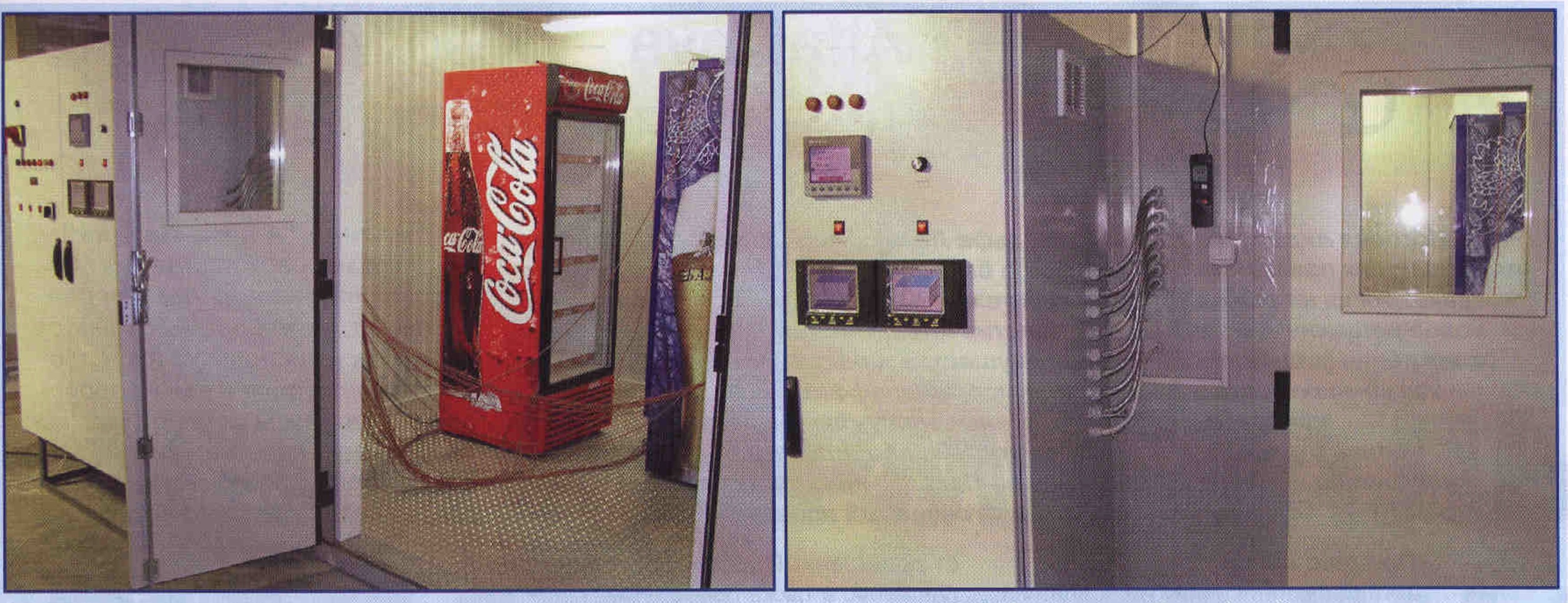

Внешний вид испытательной климатической камеры КК-40И фирмы «Фригодизайн»
Измеряемые значения аналоговых входов определяют непрерывно с периодом опроса 125 мс. По этим измерениям составляются отчеты и контролируются предельные значения. В зависимости от программируемого периода хранения и сохраняемого значения (минимального/максимального, среднего/текущего) результаты измерений переносятся в оперативную память прибора. Данные, накопленные в оперативной памяти, периодически сохраняются в автоматическом режиме на дискете.
Логический модуль, подключенный к экранному регистратору, работает совместно с ним в режиме обмена информацией. Это дает возможность выполнять любые математические операции с измеренными величинами: вычислять разность температур, среднюю температуру по 12 и по 3 точкам, суммарное потребление электроэнергии за определенный период времени, коэффициент рабочего времени компрессоров испытуемых объектов и многое другое.
Информация на внешний компьютер передается через интерфейс RS 232. Программа обработки данных работает в формате WINDOWS и позволяет отображать, архивировать, распечатывать на принтере и обрабатывать информацию, полученную с экранного регистратора, а также конвертировать данные в формат Excel.
Испытательная камера была передана заказчику с комплектом технической документации, в которую входили формуляр, инструкция по эксплуатации, свидетельства о поверке приборов и датчиков, а также сертификаты соответствия. Все измерительное оборудование занесено в Государственный реестр средств измерений Российской Федерации и поставлено заказчику поверенным.
По разработанной методике специалисты фирмы «Фригодизайн» совместно с метрологами Госстандарта и представителями заказчика провели аттестацию данной камеры.
В настоящее время фирма «Фригодизайн» работает над проектом низкотемпературной испытательной камеры с температурой до -70 °C.
